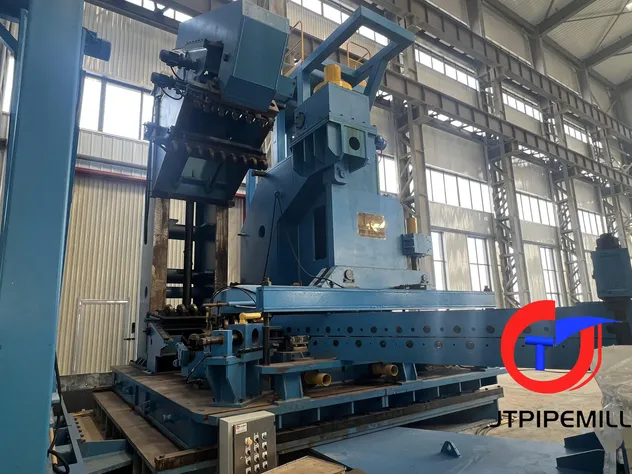

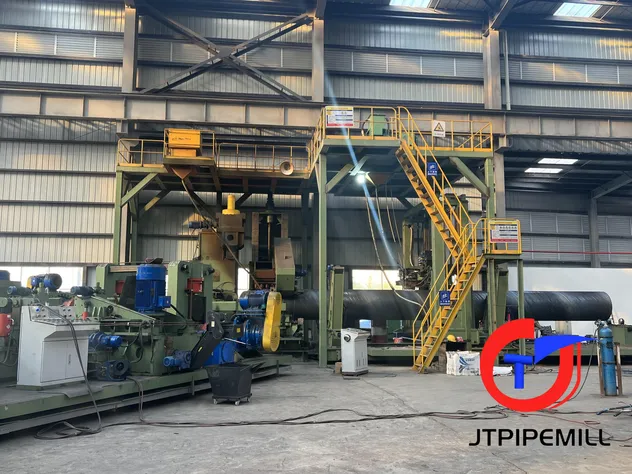

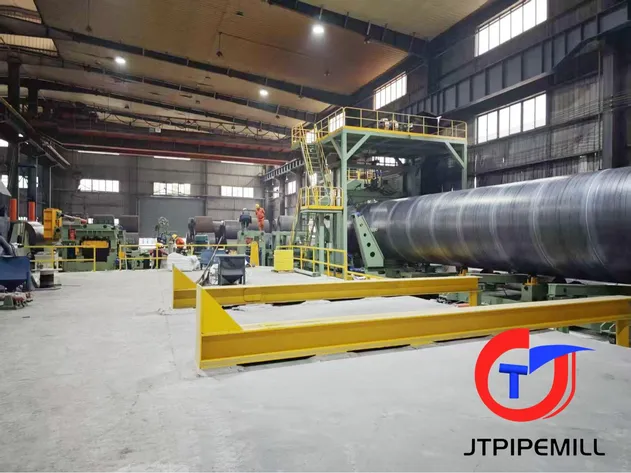

La máquina de tubería soldada por arco sumergido en espiral de doble cara es el principal producto de nuestra empresa, después de varias orejas de exploración y mejora continua, el nivel tecnológico de la fábrica de tubería soldada en espiral ha estado en la posición líder en el mundo, también es el socio más confiable y leal de las fábricas de tuberías de acero.
Se utiliza para abrir y nivelar la bobina de acero a través de la máquina, y luego la introduce en la máquina de formación en algunos ángulos, utilizando el principio de la máquina redonda de tres rodillos, complementado por algunos ángeles, se forma la tubería redonda continua. Y la soldadura en espiral continua se suelda mediante una máquina de soldadura por arco sumergido. Cuando la bobina de acero se desenrolla, nivelando y cortando la soldadura a tope, la máquina soldada de tubería espiral debe detenerse y esperar. Después de que la soldadura a tope de la bobina de acero se haya completado, la tubería espiral soldada se inicia para la producción. La máquina de tubería soldada por arco sumergido adopta el modelo de producción discontinua, que tiene la ventaja de menos inversión y operación simple. Los productos cumplen la norma GB9711.

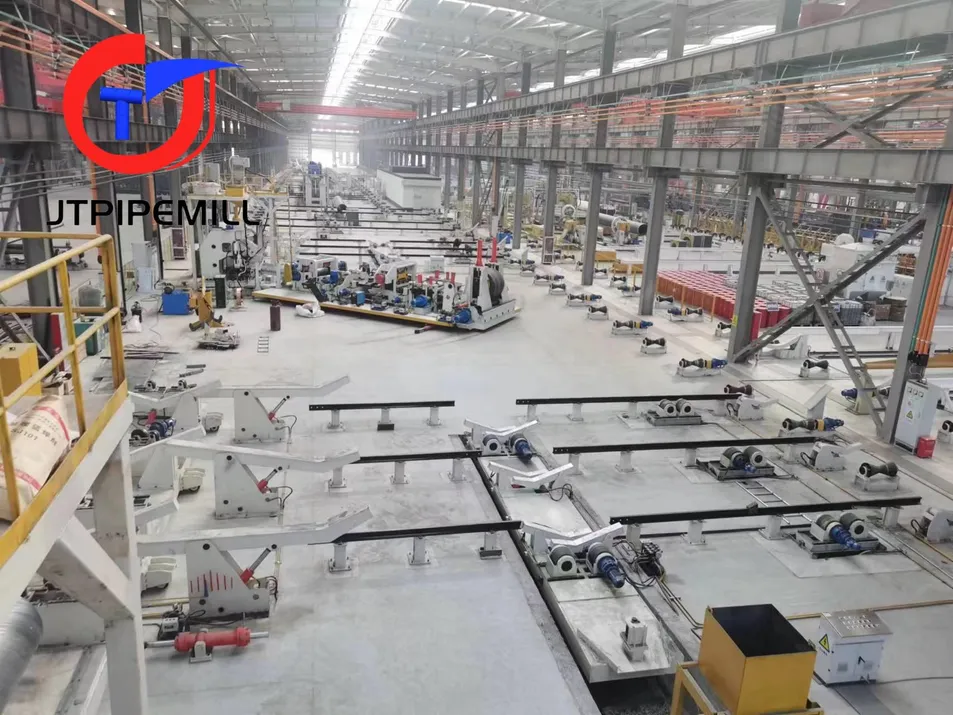

Bobina de carga — Decoiler — nivelación — soldadura a cizalla y a tope — Edge miller/Edge trimmer — entregar máquina — prependiente y guía — formación — soldadura interior — soldadura exterior — Corte de seguimiento — retirada — Reparación de soldadura — extensión del extremo del tubo — Inspección de rayos X — Prueba hidrostática — Biselado — inspección UT — película final de tubería — medición de peso y longitud — marcado — recogida.
(Configuraciones personalizadas disponibles bajo petición.)
| Modelo de máquina | Diámetro de tubo (mm) | Anchura de bobina (mm) | Grosor de pared (mm) |
|---|---|---|---|
| JT-426 | Φ219-Φ426 | 300-600 | 3-14 |
| JT-529 | Φ219-Φ529 | 300-800 | 3-14 |
| JT-630 | Φ219-Φ630 | 300-1000 | 3-16 |
| JT-720 | Φ219-Φ720 | 300-1250 | 3-16 |
| JT-820 | Φ219-Φ820 | 350-1250 | 4-18 |
| JT-1020 | Φ273-Φ1020 | 350-1300 | 4-18 |
| JT-1420 | Φ325-Φ1420 | 500-1550 | 4-20 |
| JT-1620 | Φ426-Φ1620 | 500-1550 | 4-20 |
| JT-1820 | Φ508-Φ1820 | 500-2000 | 5-22 |
| JT-2020 | Φ508-Φ2020 | 500-2000 | 5-26 |
| JT-2540 | Φ508-Φ2540 | 500-2000 | 5-26 |
| JT-3220 | Φ720-Φ3220 | 1000-2000 | 5-30 |
| JT-3620 | Φ720-Φ3620 | 1000-2000 | 5-30 |
| JT-3820 | Φ720-Φ3820 | 1000-2000 | 5-30 |

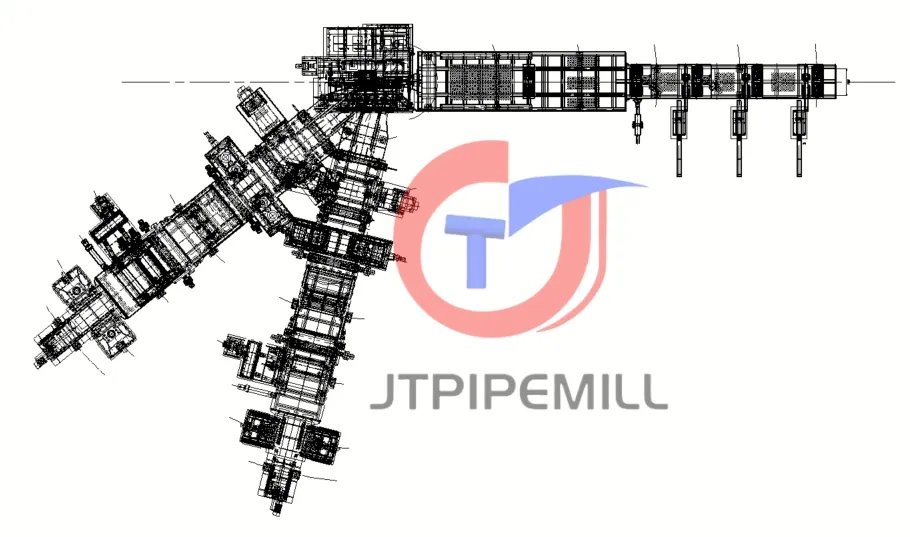

Los dibujos CAD detallados y los diagramas dimensionales están disponibles para su descarga o a petición. Nuestro equipo de ingeniería puede proporcionar diseños a medida para satisfacer los requisitos específicos del proyecto.
