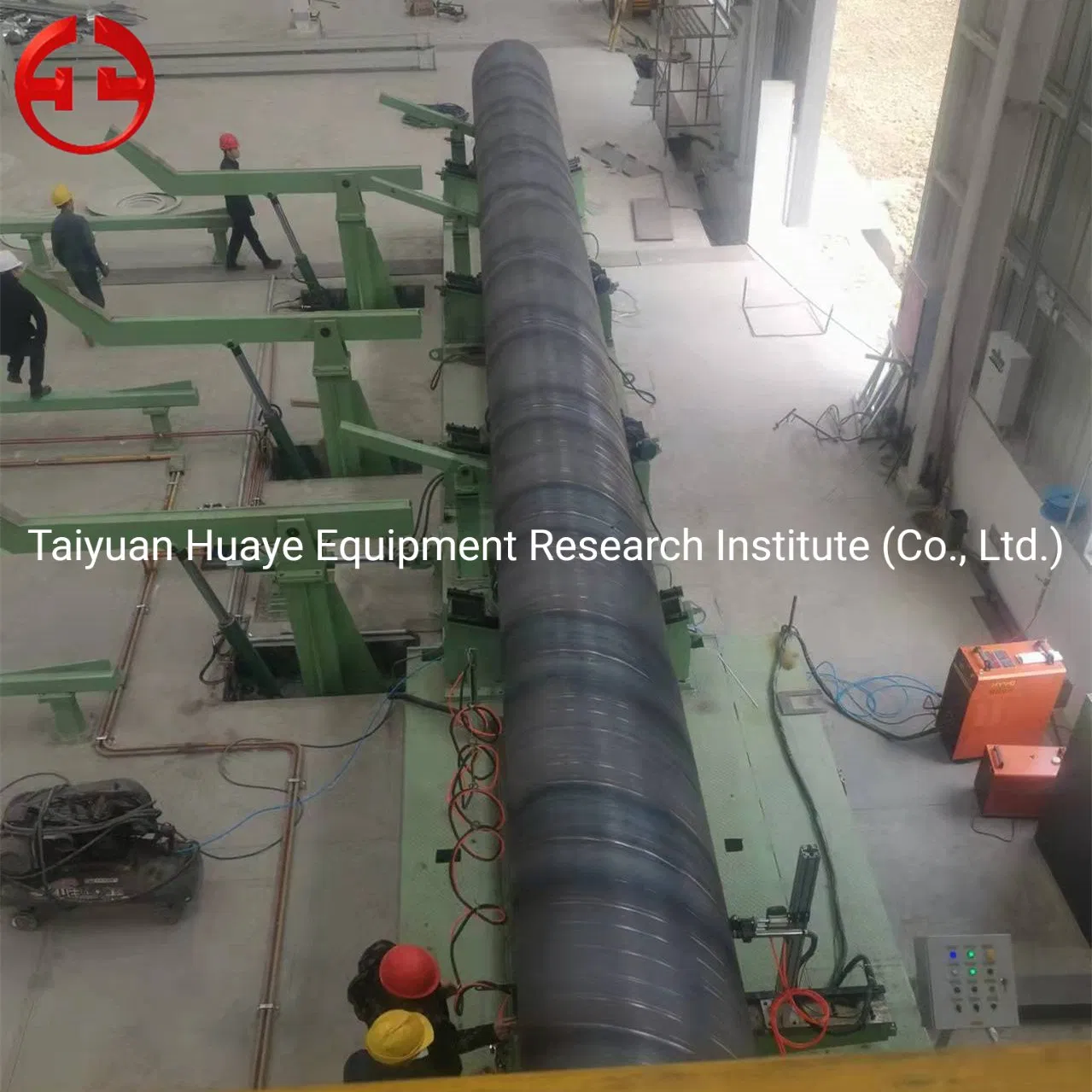

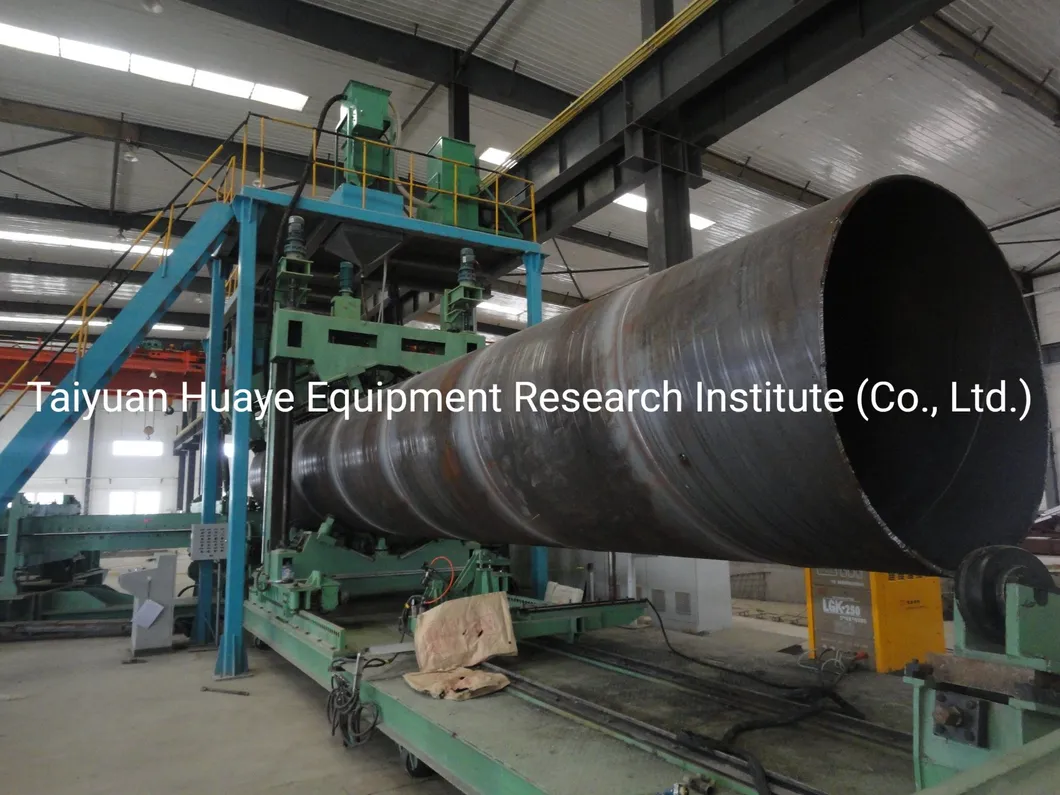

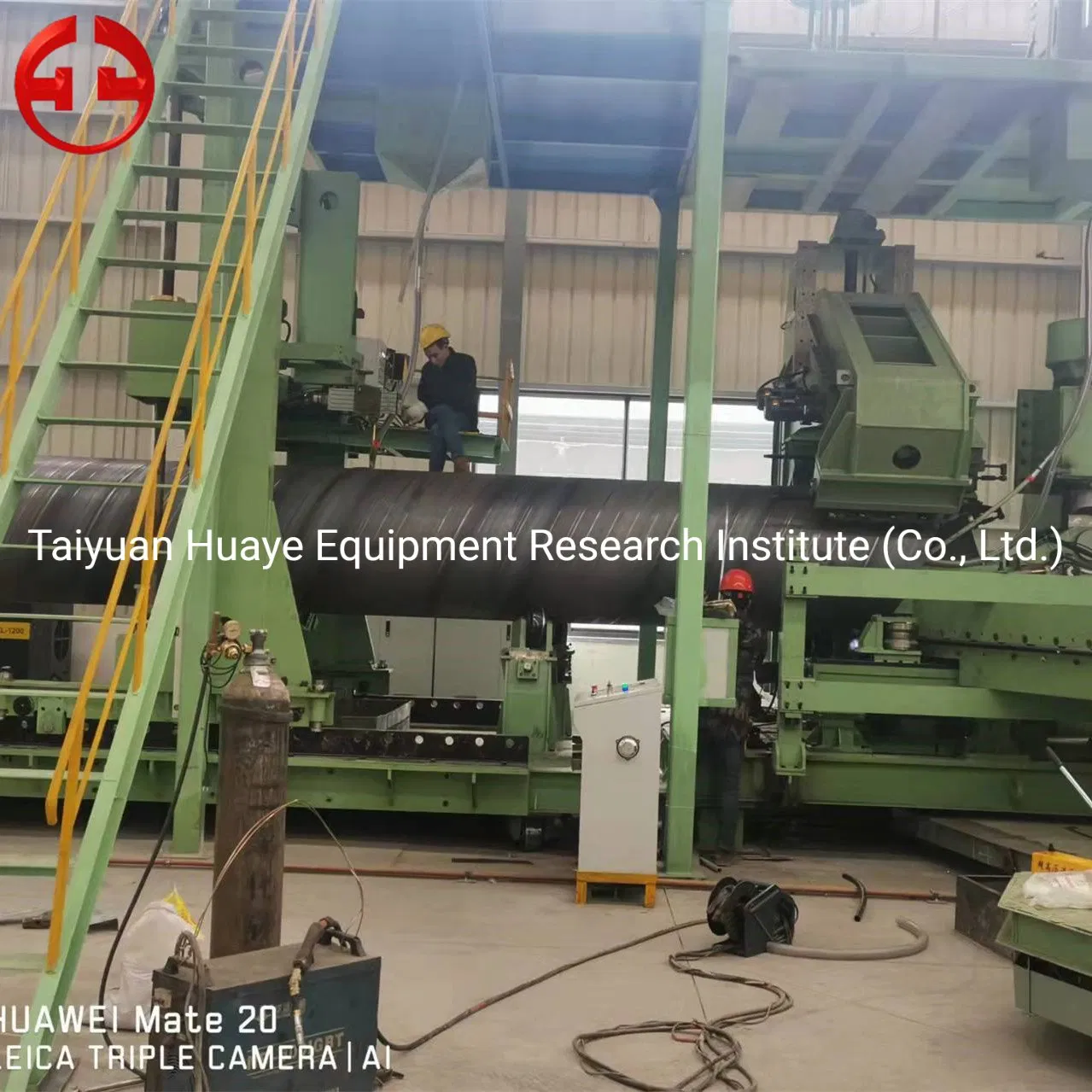

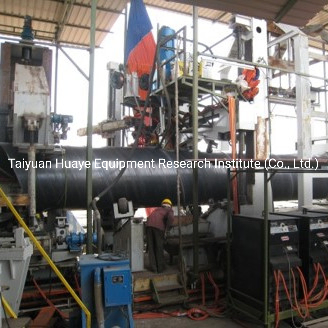

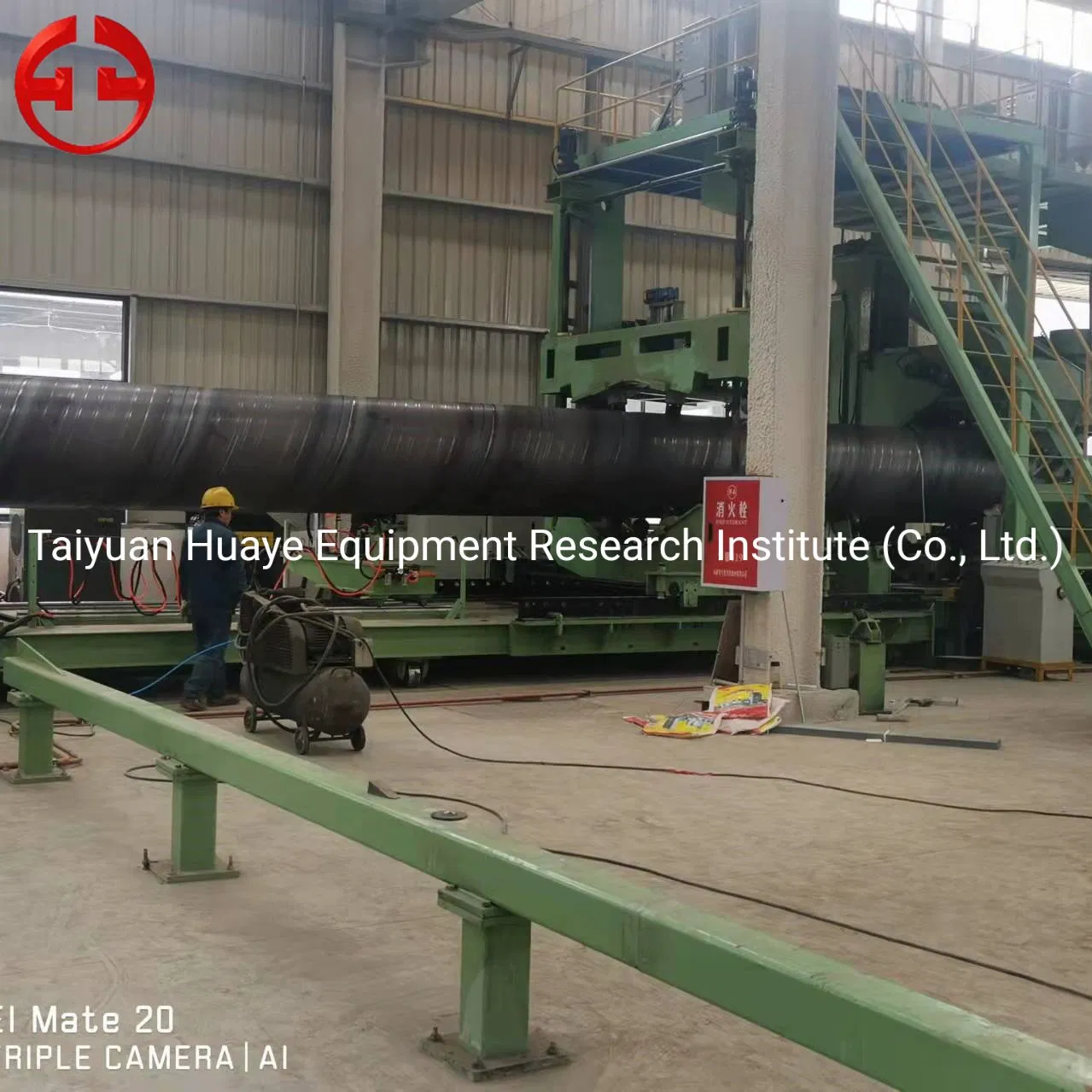

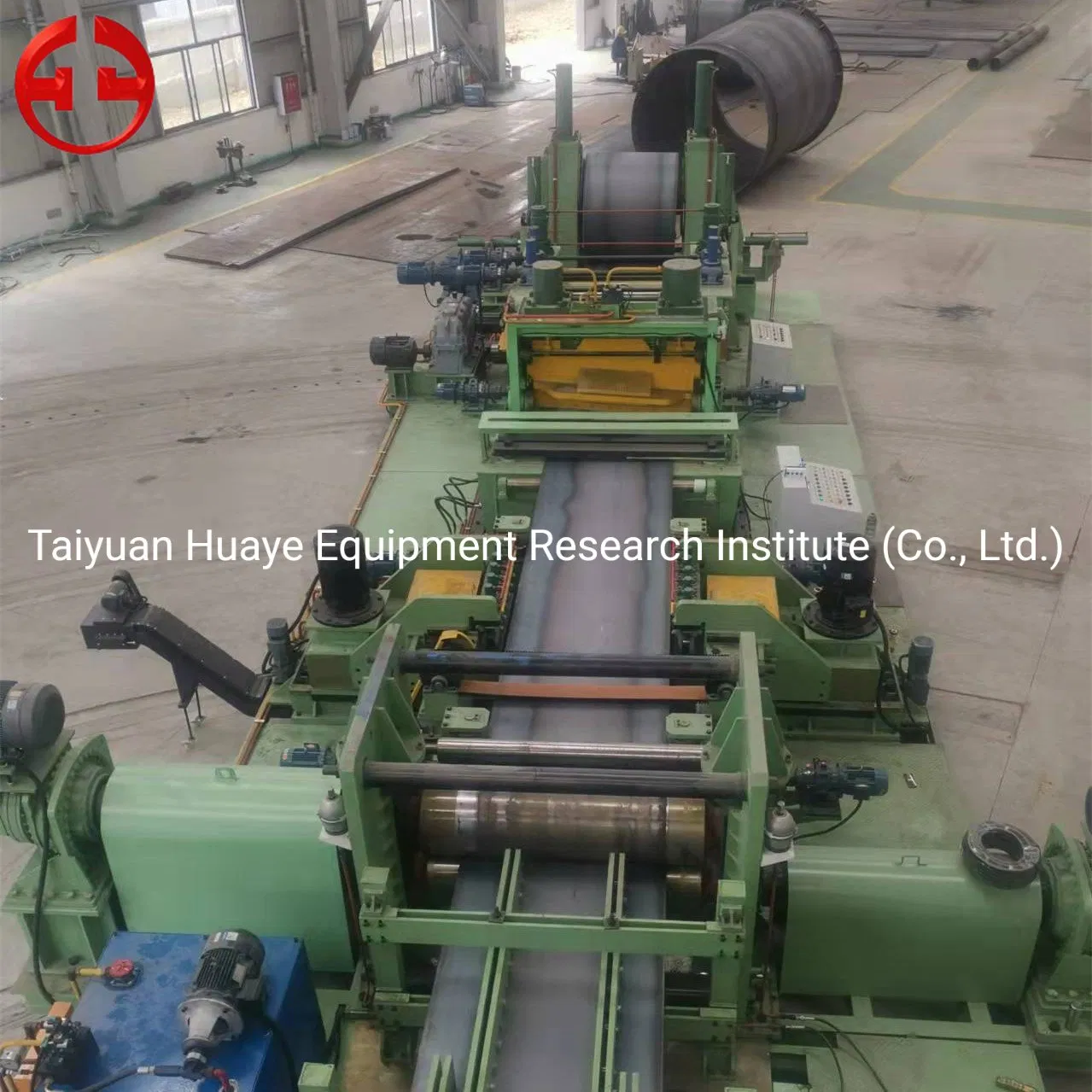

Introducción: La fábrica de tuberías de sierra, también llamada soldadora de arco sumergido en espiral, incluye un equipo de producción completo y equipo de pruebas. Es capaz de producir tuberías estándar API-5L para la distribución de agua, petróleo, gas y la construcción. Debido a su bajo costo, alta automatización de la producción y estructura de equipo simple, las tuberías soldadas en espiral son gradualmente aceptadas por más y más industrias, garantizando un gran desarrollo futuro.
Diseño y Selección del Modelo: El modelo del equipo se clasifica y divide en función del diámetro de la tubería, el grosor de la pared y el ancho de la placa. Por ejemplo, para un diámetro máximo de tubería de 1220 mm, un grosor de pared de 12 mm y un ancho de placa de 1550 mm, el modelo correspondiente de equipo es LH1550-1220-12.
Distribución del Taller: Se requiere un espacio con una anchura mínima de 20 metros y una longitud mínima de 30 metros. El área de almacenamiento puede determinarse de acuerdo con las condiciones reales del sitio. Una correcta planificación y racionalización del diseño del taller es fundamental para optimizar los costes de producción futuros.
| Especificaciones Técnicas del Proyecto | |
|---|---|
| Material compatible | Q235-Q345, X52~X70 |
| Grosor de la bobina | 6 ~ 25,4 mm (para X60 ≤ 22 mm) |
| Anchura de la bobina | 1000 a 2000 mm |
| Diámetro Interno (D.I.) de bobina | Φ610 / Φ760 mm |
| Diámetro Exterior (D.O.) de bobina | Φ1300 - Φ2200 mm |
| Peso máximo de la bobina | ≤ 35 Toneladas |
| Diámetro de la tubería terminada | Φ355 ~ Φ1426 mm |
| Espesor de pared de la cañería | 6 ~ 25,4 mm |
| Peso unitario de la tubería | Máx. 10,5 Toneladas |
| Longitud de la tubería | 8 - 12 metros |
El modelo del equipo se determina según el diámetro exterior de la tubería, el espesor de pared y el ancho de la placa de acero. Por ejemplo, el modelo LH1550-1220-12 está diseñado para un diámetro máximo de 1220 mm, un grosor de 12 mm y un ancho de placa de 1550 mm.
Se requiere un área con un ancho no menor a 20 metros y una longitud no menor a 30 metros. El área adicional para almacenamiento de bobinas y tuberías terminadas puede planificarse según el espacio disponible en el terreno.
El sistema es apto para procesar acero de grados Q235, Q345, y aceros de alta resistencia API que van desde X52 hasta X70.
Esta fábrica de tuberías permite la producción de tubos con diámetros exteriores desde Φ355 mm hasta Φ1426 mm, con un espesor de pared que va desde 6 mm hasta los 25,4 mm.
El equipo tiene capacidad para soportar y procesar bobinas de acero con un peso máximo de hasta 35 toneladas.
Las tuberías soldadas en espiral producidas por esta máquina tienen un rango de longitud estándar de 8 a 12 metros.
