Lados doble arco sumergido en espiral máquina de tubo soldado es el principal producto de nuestra empresa, después de varios años de exploración y la mejora continua, la espiral del molino de tubo soldado el nivel de tecnología ha sido en la posición de liderazgo en el mundo, es también el más fiable y fiel colaborador de las fábricas de tubos de acero.
Máquina de tubo en espiral:

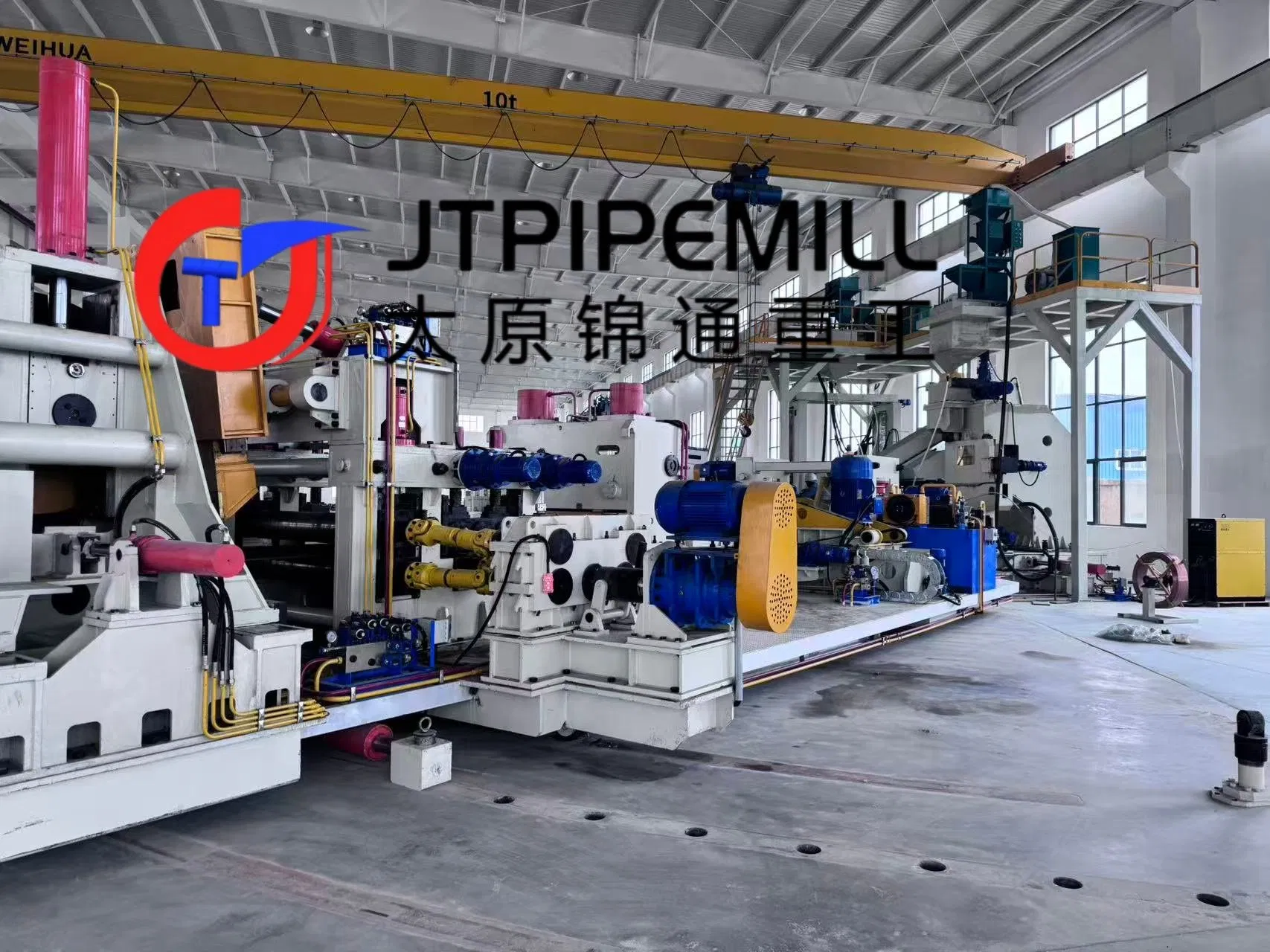

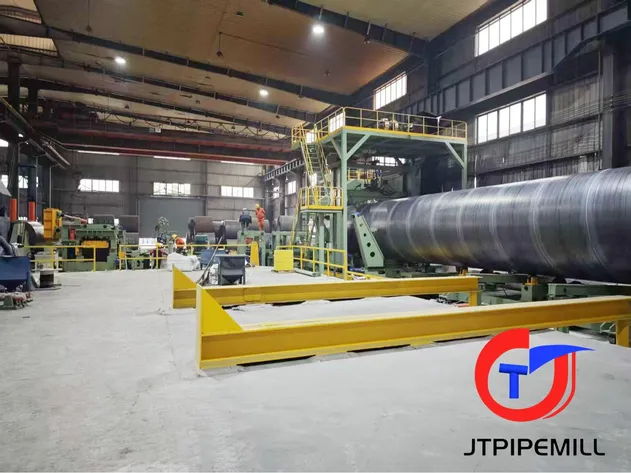

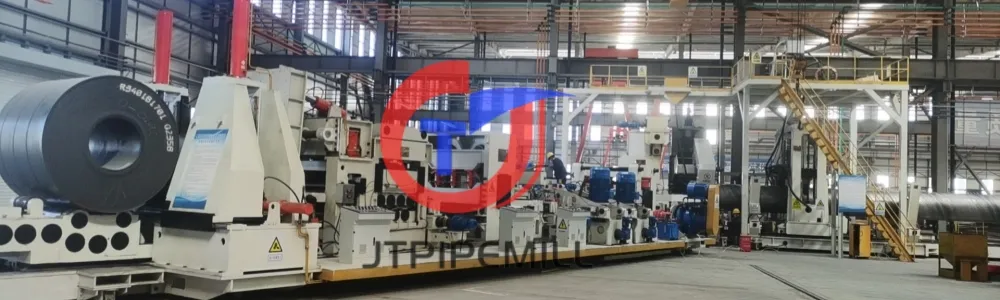

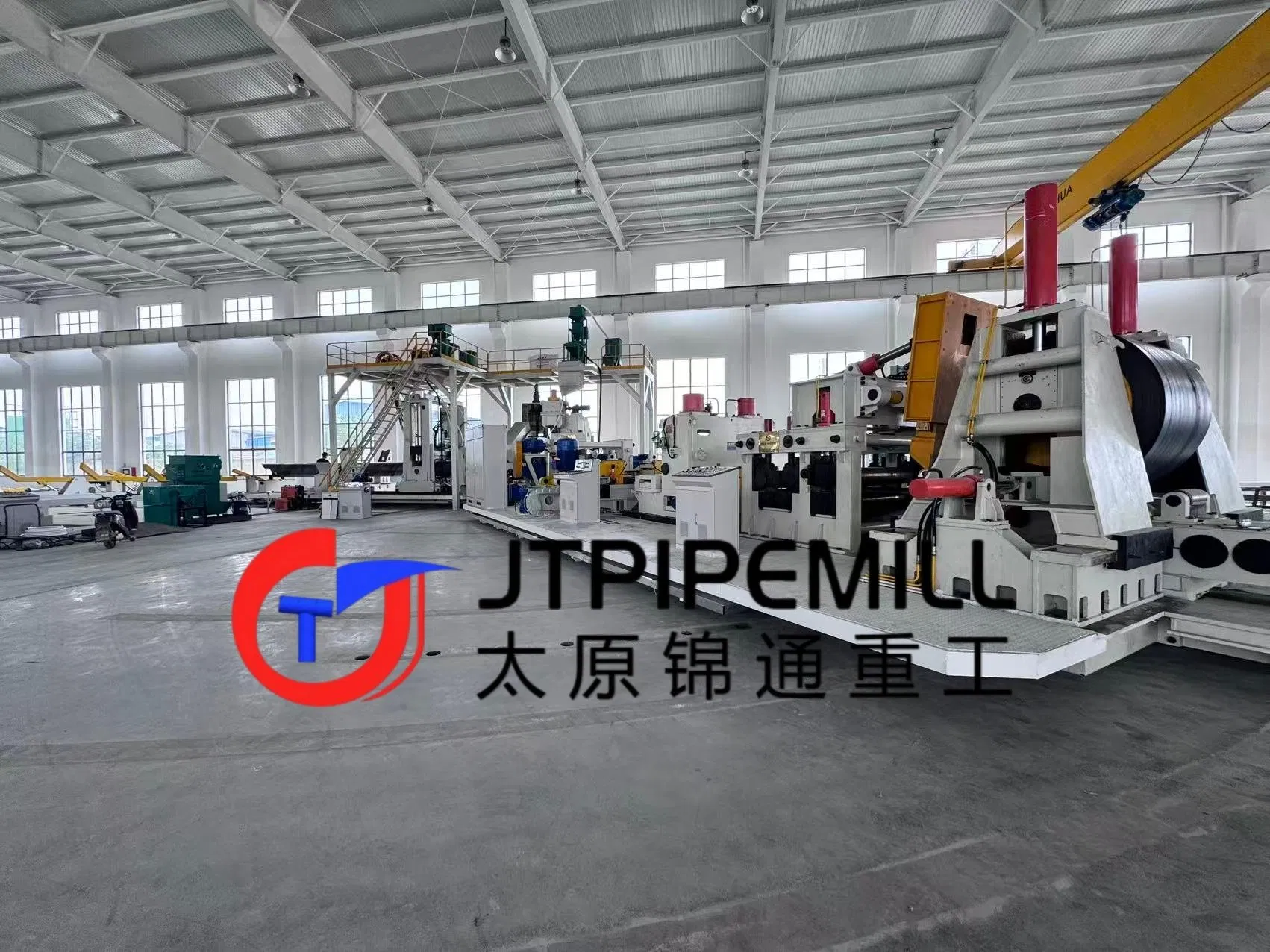

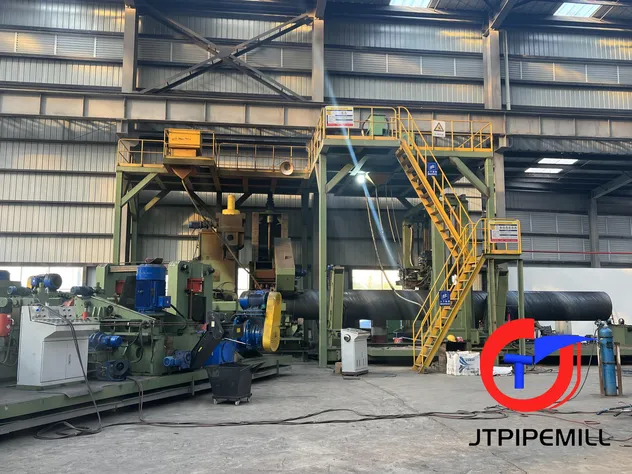

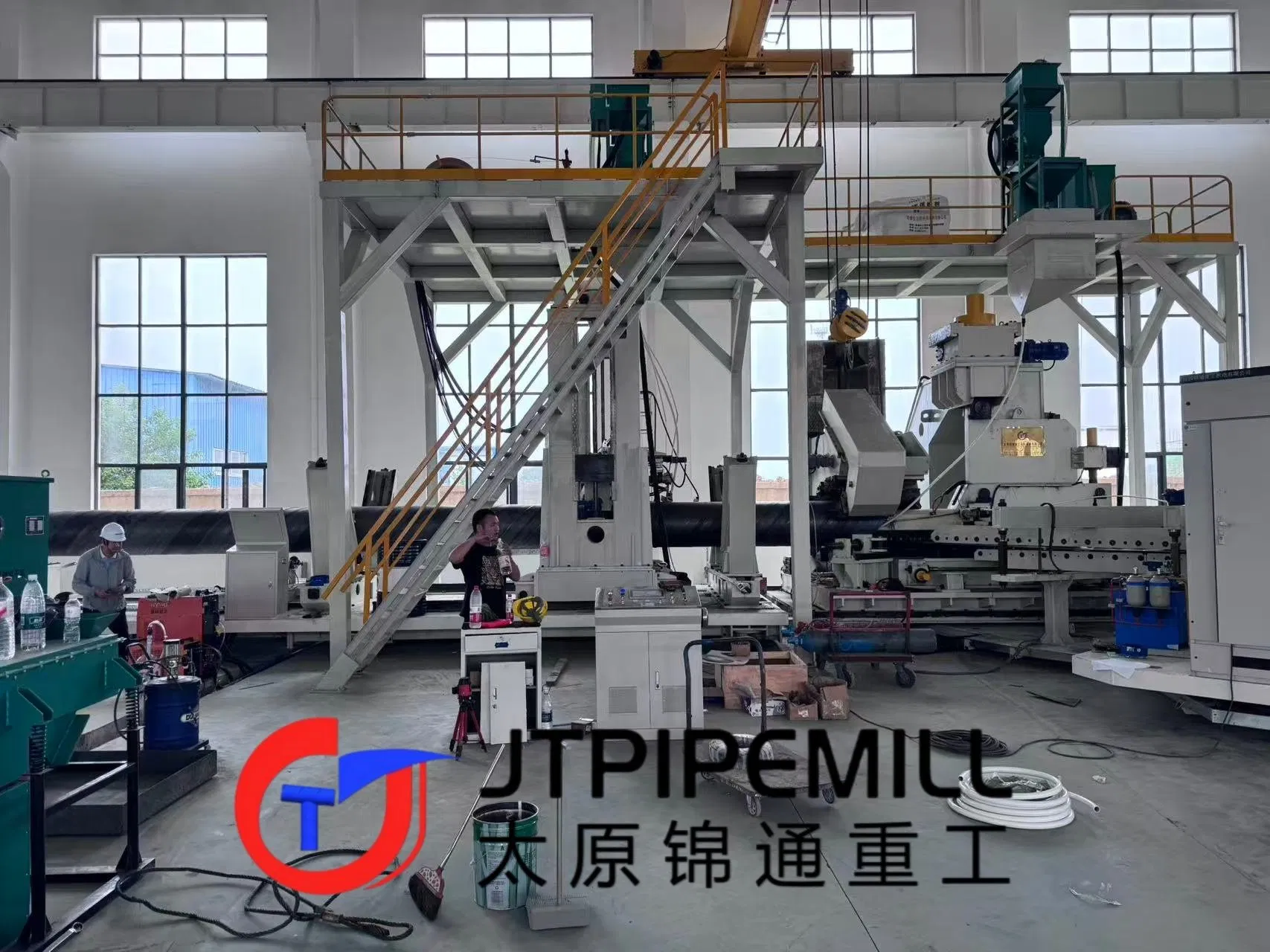

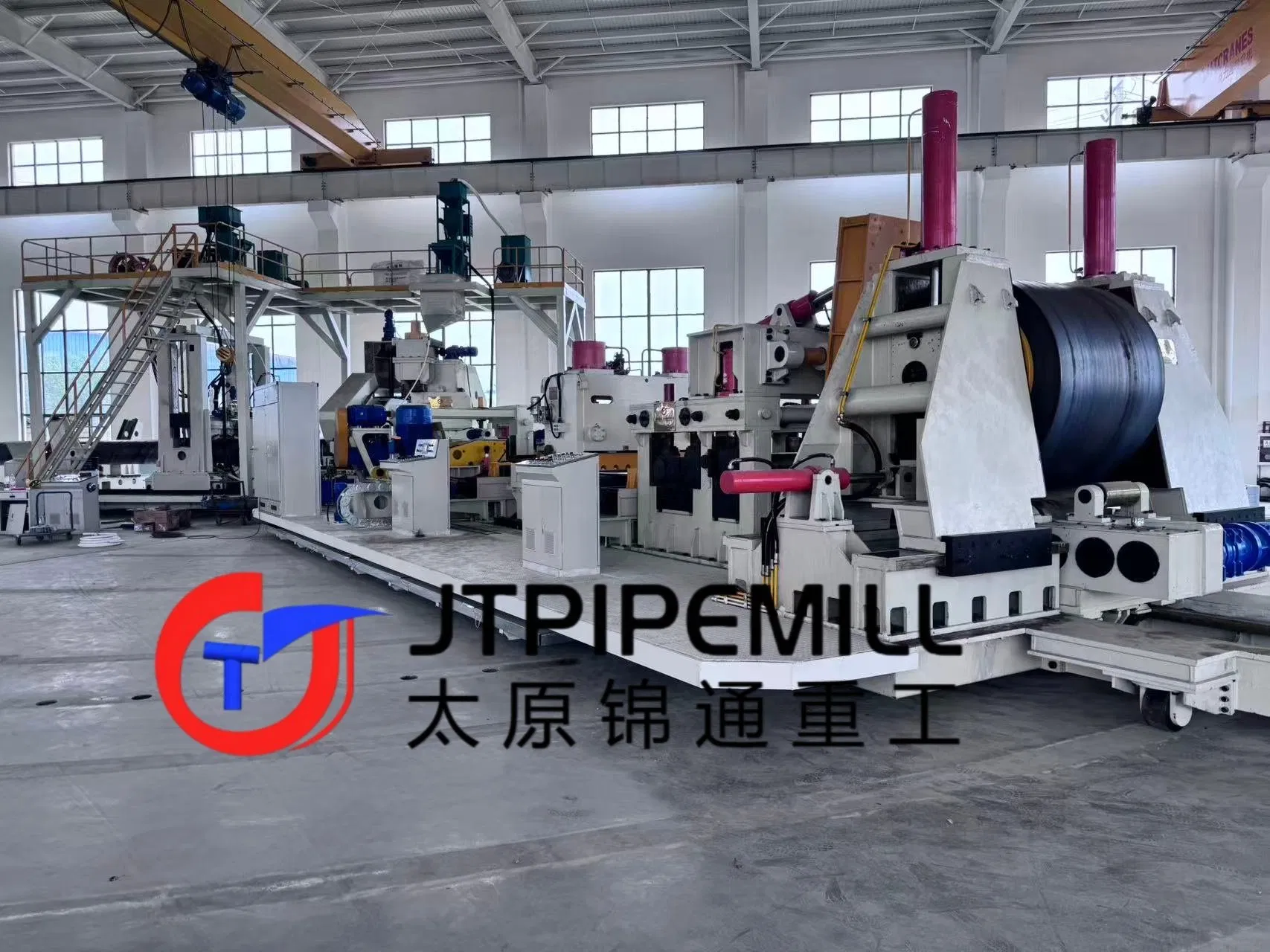

Se trata de utilizar para abrir y el nivel de la bobinas de acero a través de la máquina, y luego introducirla en la máquina formadora en algunos ángulos, utilizando el principio de tres rodillos máquina redondo, complementado con algunos de los ángeles, la ronda continua tubo está formado. Y la espiral continua de soldadura es soldado por máquina de soldadura por arco sumergido. Cuando la bobina de acero desenrollar, nivelación y corte de la soldadura a tope, el tubo en espiral máquina de soldadura debe parar y esperar. Después de la soldadura de empalme de bobinas de acero se ha completado, el tubo en espiral soldada molino es de iniciación para la producción. Arco sumergido del tubo de la soldado de la máquina adopta el modelo de producción discontinua, que tiene la ventaja de menos inversión y funcionamiento sencillo. Los productos cumplen el estándar GB9711.
Proceso de la tecnología de producción:

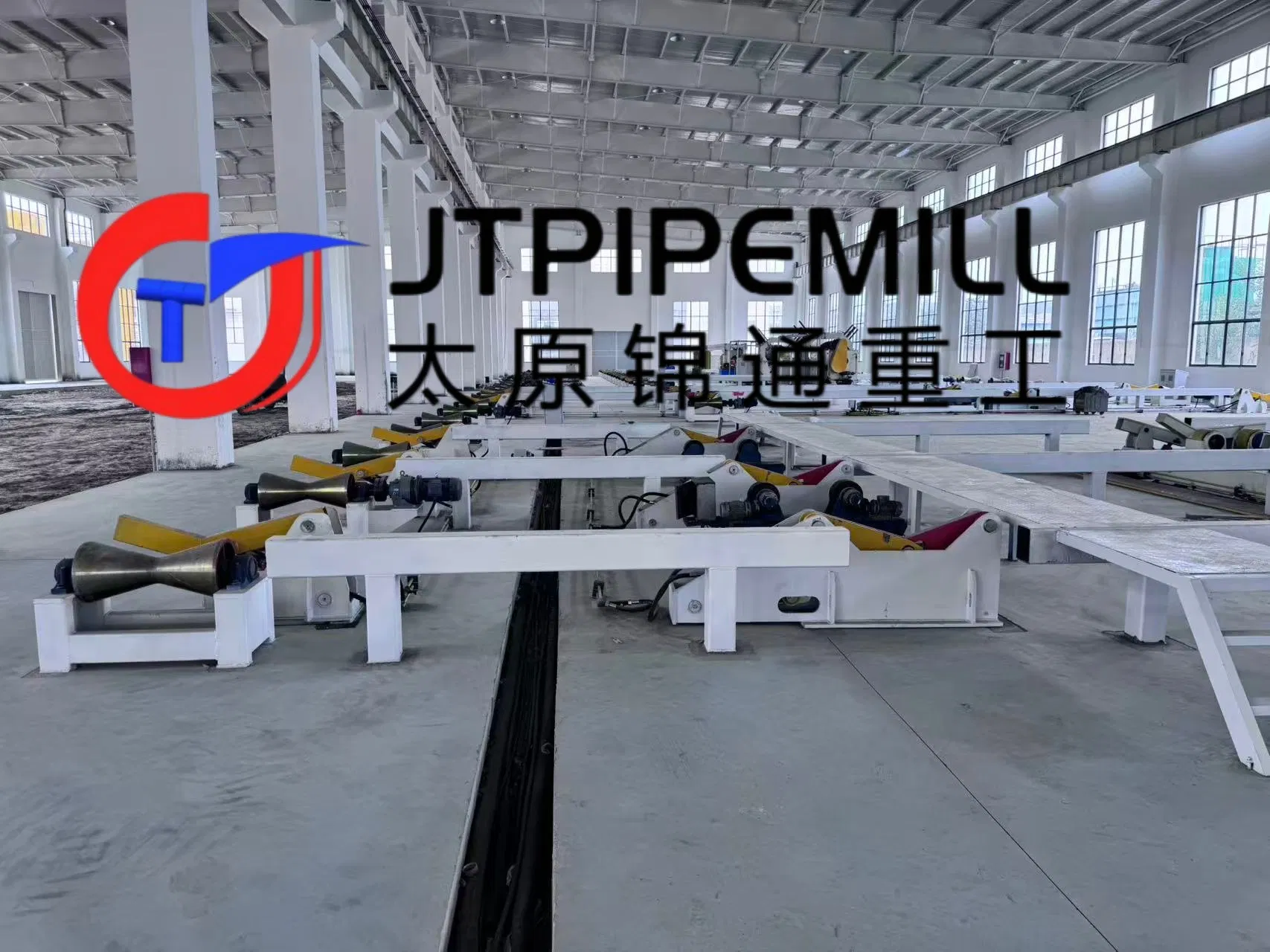

La bobina de carga - Decoiler - Nivelación - corte y soldadura a tope - Borde miller/Edge barbero - entregar la máquina - anteponer y orientar la formación - - Soldadura interior - exterior de la soldadura - Seguimiento de cortar - tirando hacia afuera - Reparación de soldaduras, extremo del tubo expander - inspección de rayos X - Prueba Hidrostática - biselado - UT el extremo del tubo de inspección - Cine - la ponderación y la medición de longitud - Marcas - Colección.
(Configuraciones personalizadas disponibles bajo petición).
| El modelo de máquina | Diámetro del tubo (mm) | El ancho de bobina (mm) | Espesor de pared (mm) |
|---|---|---|---|
| JT-426 | Φ219-Φ426 | 300-600 | 3-14 |
| JT-529 | Φ219-Φ529 | 300-800 | 3-14 |
| JT-630 | Φ219-Φ630 | 300-1000 | 3-16 |
| JT-720 | Φ219-Φ720 | 300-1250 | 3-16 |
| JT-820 | Φ219-Φ820 | 350-1250 | 4-18 |
| JT-1020 | Φ273-Φ1020 | 350-1300 | 4-18 |
| JT-1420 | Φ325-Φ1420 | 500-1550 | 4-20 |
| JT-1620 | Φ426-Φ1620 | 500-1550 | 4-20 |
| JT-1820 | Φ508-Φ1820 | 500-2000 | 5-22 |
| JT-2020 | Φ508-Φ2020 | 500-2000 | 5-26 |
| JT-2540 | Φ508-Φ2540 | 500-2000 | 5-26 |
| JT-3220 | Φ720-Φ3220 | 1000-2000 | 5-30 |
| JT-3620 | Φ720-Φ3620 | 1000-2000 | 5-30 |
| JT-3820 | Φ720-Φ3820 | 1000-2000 | 5-30 |

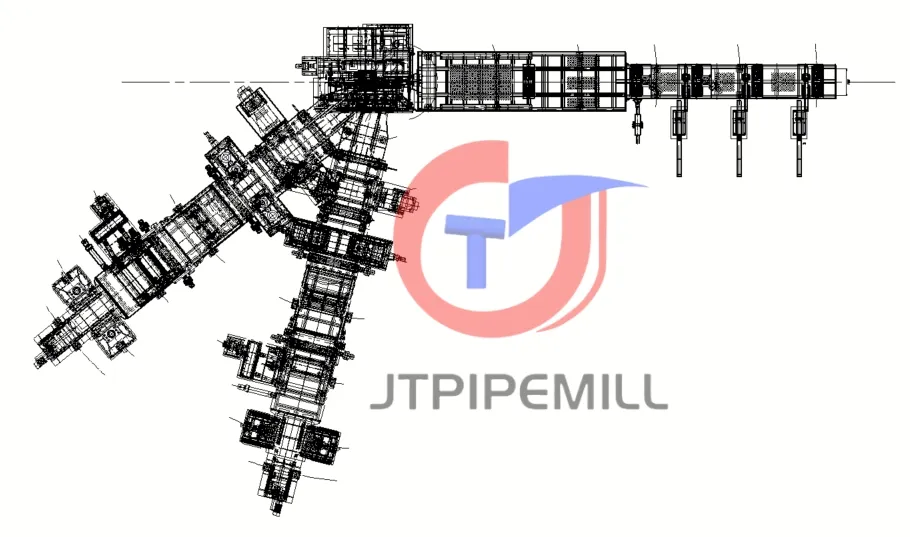

CAD detallados dibujos y diagramas dimensionales están disponibles para descargar o a petición. Nuestro equipo de ingeniería puede proporcionar diseños adaptados para satisfacer los requisitos específicos del proyecto.
Somos un destacado fabricante chino de máquina de tubo en espiral, Beveler probador, la hidrostática y la placa de la máquina de mecanizado con más de 20 años de experiencia. El certificado ISO 9001 y CE, exportamos a más de 15 países, ofreciendo mecanismos confiables respaldados por la I+D innovación y el estricto control de calidad.
