| No | Modelo | De (mm) | Anchura de la placa (mm) | Grosor (mm) | Peso de la bobina (tonelada) | Potencia (kw) | Superficie del piso(m) |
|---|---|---|---|---|---|---|---|
| 1 | LH-400 | Φ219-Φ426 | 400-750 | 5-10 | 10 | 180 | 18x180 |
| 2 | LH-500 | Φ219-Φ529 | 400-800 | 5-11 | 15 | 200 | 18x180 |
| 3 | LH-600 | Φ219-Φ630 | 450-1050 | 6-12,7 | 20 | 240 | 21x180 |
| 4 | LH-700 | Φ219-Φ720 | 500-1250 | 5-14 | 20 | 260 | 21x180 |
| 5 | LH-800 | Φ219-Φ820 | 500-1300 | 6-18 | 30 | 380 | 24x180 |
| 6 | LH-1000 | Φ219-Φ1020 | 500-1300 | 6-20 | 30 | 390 | 24x180 |
| 7 | LH-1400 | Φ325-Φ1420 | 500-1560 | 6-22 | 30 | 400 | 26x180 |
| 8 | LH-1600 | Φ426-Φ1620 | 500-1560 | 6-25,4 | 40 | 510 | 30 x 180 |
| 9 | LH-1800 | Φ508-Φ1820 | 1100-1600 | 8-25,4 | 40 | 510 | 30 x 180 |
| 10 | LH-2400 | 508-Φ2540 | 1200-2000 | 8-25,4 | 40 | 530 | 30 x 180 |
| 11 | LH-3000 | Φ508-Φ3048 | 1200-2000 | 8-25,4 | 40 | 530 | 30 x 180 |
Se proporcionan instalaciones de ventilación o recogida de polvo para el proceso de soldadura, el proceso de fresado de placas de acero, la soldadura de reparación de juntas de soldadura, la recuperación de fundente y otros lugares de trabajo. Se han establecido ventiladores eléctricos para que la concentración de humo de soldadura sea inferior a 4mg/Nm³ y otros polvos sean inferiores a 8mg/Nm³.
Se seleccionan equipos de bajo nivel de ruido y se implementan salas de operaciones con aislamiento acústico donde el nivel de ruido se mantiene por debajo de los 70dB(A). Además, se proveen orejeras o tapones protectores para los operarios que transiten por el taller.
La detección de defectos mediante rayos X se realiza en salas con blindaje de plomo y cemento de cristal pesado, debidamente señalizadas. Para la luz de arco generada por la soldadura, se equipa a los operarios con filtros de protección ocular personales.
Dispone de sistemas de aire acondicionado en las salas eléctricas, despachos y oficinas operativas para asegurar el rendimiento técnico de los componentes electrónicos y el bienestar del personal. El taller también cuenta con calefacción central durante la época invernal.
La optimización del diseño de los equipos de flexión en frío, planos de ingeniería, fabricación e instalación se realiza mediante software avanzado de diseño asistido por ordenador.
Se cuenta con líneas de procesamiento de primer nivel, instrumentación para ensayos físicos, sistemas de ensayos no destructivos y laboratorio de análisis químicos para el control de calidad.
Se adopta la tecnología de inspección digital avanzada garantizando los estándares requeridos en la producción de tubos soldados de costura recta y en espiral, acompañado de un soporte técnico preventa y postventa integral.

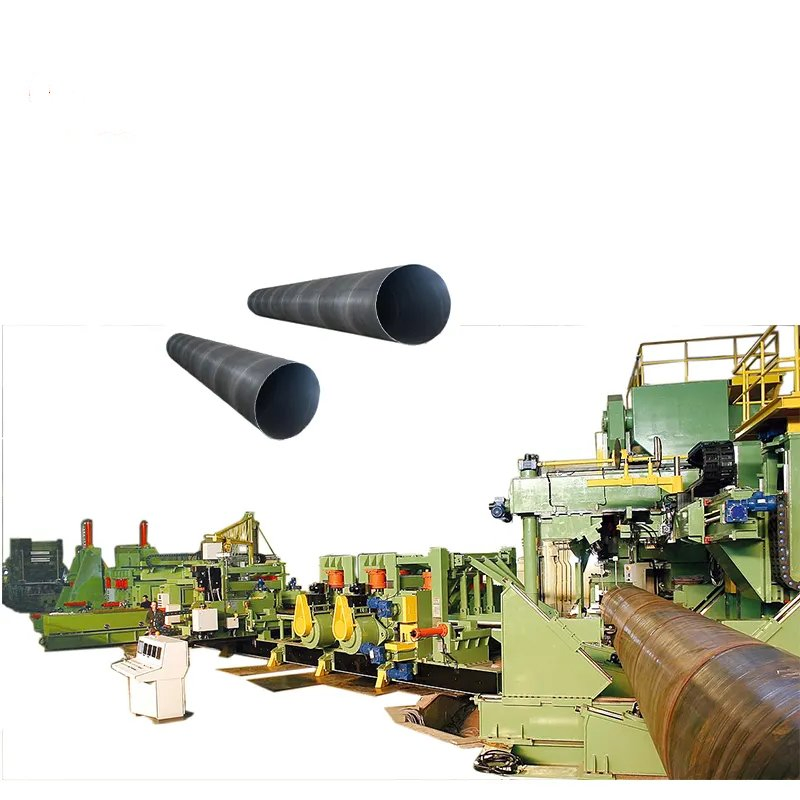

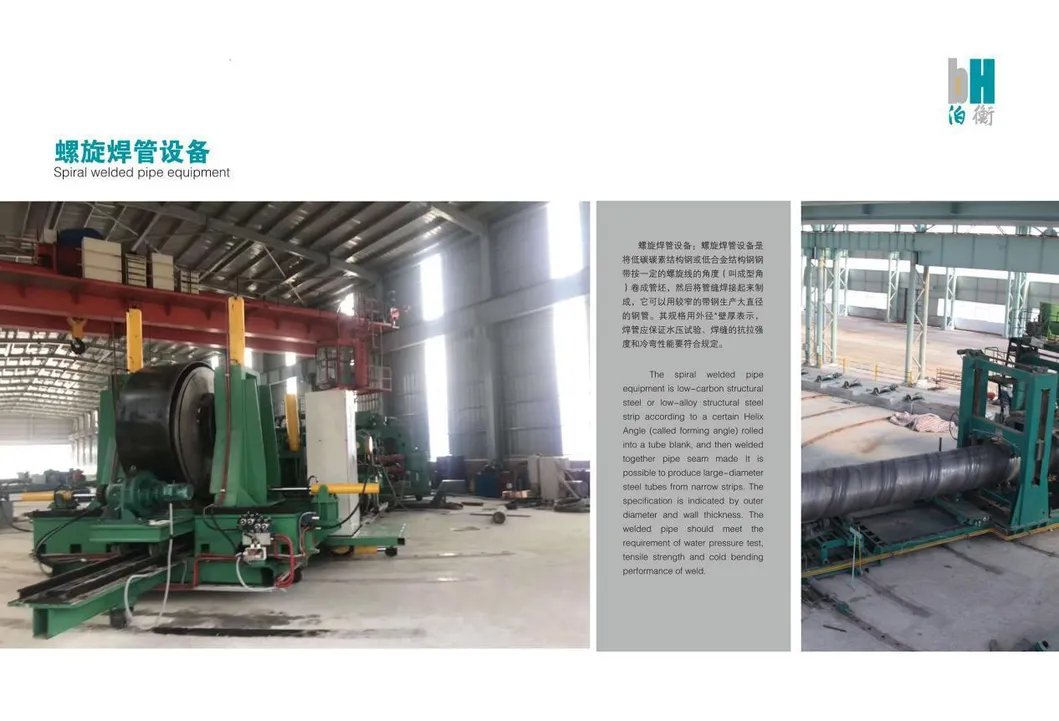

El equipo procesa principalmente tiras de acero al carbono y acero estructural de baja aleación para la fabricación de tuberías soldadas en espiral.

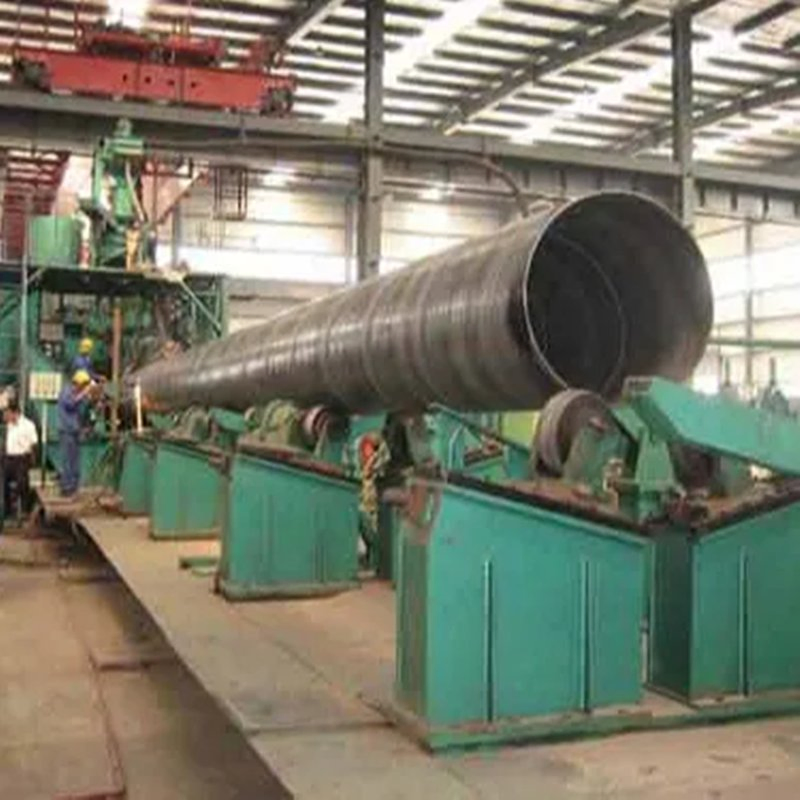

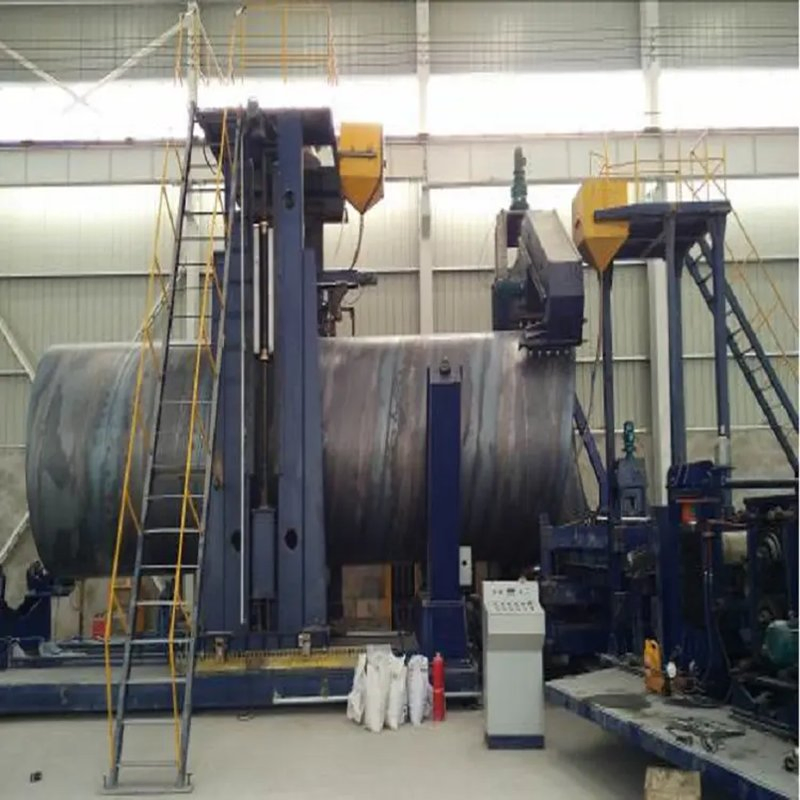

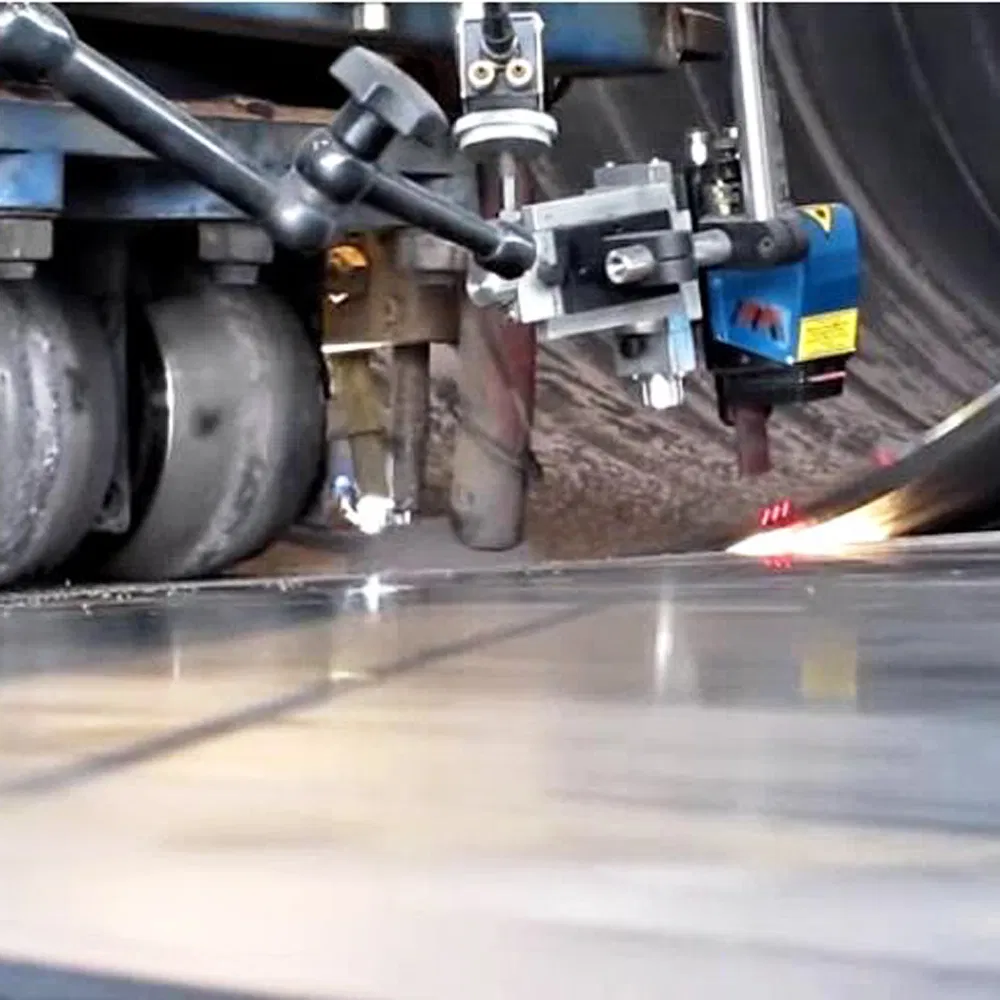

La máquina LH-1600 es capaz de fabricar tuberías con un diámetro exterior de entre Φ426 mm y Φ1620 mm, y con un rango de espesor de pared de 6 mm a 25,4 mm.
Se dispone de cabinas de control aisladas acústicamente que mitigan el nivel de ruido por debajo de 70dB(A), además de requerir protección auditiva individual para los técnicos de taller.
Se realizan pruebas exhaustivas que incluyen ensayos de tracción, flexión en frío, pruebas hidráulicas e inspecciones no destructivas mediante sistemas especializados de detección por rayos X.
Sí, está equipado con sistemas de ventilación localizada y extracción de polvo que aseguran que el humo de soldadura no supere los límites ocupacionales recomendados (< 4mg/Nm³).
