molino de tubos espirales de pulgada para sistemas de tuberías de agua soluciones eficientes para compras B2B globales

Personalización:	Disponible
Servicio postventa:	servicio de ventas
Garantía:	2 años

Visión General

Información Básica

Material de la tubería

Acero carbono

Condición

Nuevo

Personalizado

Aplicación

Industria

Tipo

Línea de producción de tubería

Anchura de bobina

1250-1550mm

Industria

Tubo de sierra

Paquete de Transporte

Embalaje para navegar

Origen

China

Código del HS

851531

Capacidad de Producción

45000 toneladas por año

Descripción de Producto

Molino de tubería soldado en espiral

La máquina de tubería soldada por arco sumergido en espiral de doble cara es el producto principal de fabricación. Después de varios años de exploración y mejora continua, el nivel tecnológico de la fábrica de tubería soldada en espiral se mantiene en una posición líder, siendo el socio más confiable y leal para las plantas de tuberías de acero.

Máquina de tuberías en espiral: Se utiliza para abrir y nivelar la bobina de acero a través de la máquina, introduciéndola en la formadora en ángulos específicos. Utilizando el principio de la máquina redonda de tres rodillos, complementado por rodillos guía, se forma la tubería redonda continua. La soldadura en espiral continua se realiza mediante una máquina de soldadura por arco sumergido.

Cuando la bobina de acero se desenrolla para la nivelación y soldadura a tope del extremo, el proceso de la tubería se detiene momentáneamente. Tras completar la soldadura a tope de la bobina de acero, se reinicia la producción continua. Adopta un modelo de producción discontinua de alta eficiencia, ideal por su menor inversión y operación simple. Los productos cumplen estrictamente con la norma GB9711.

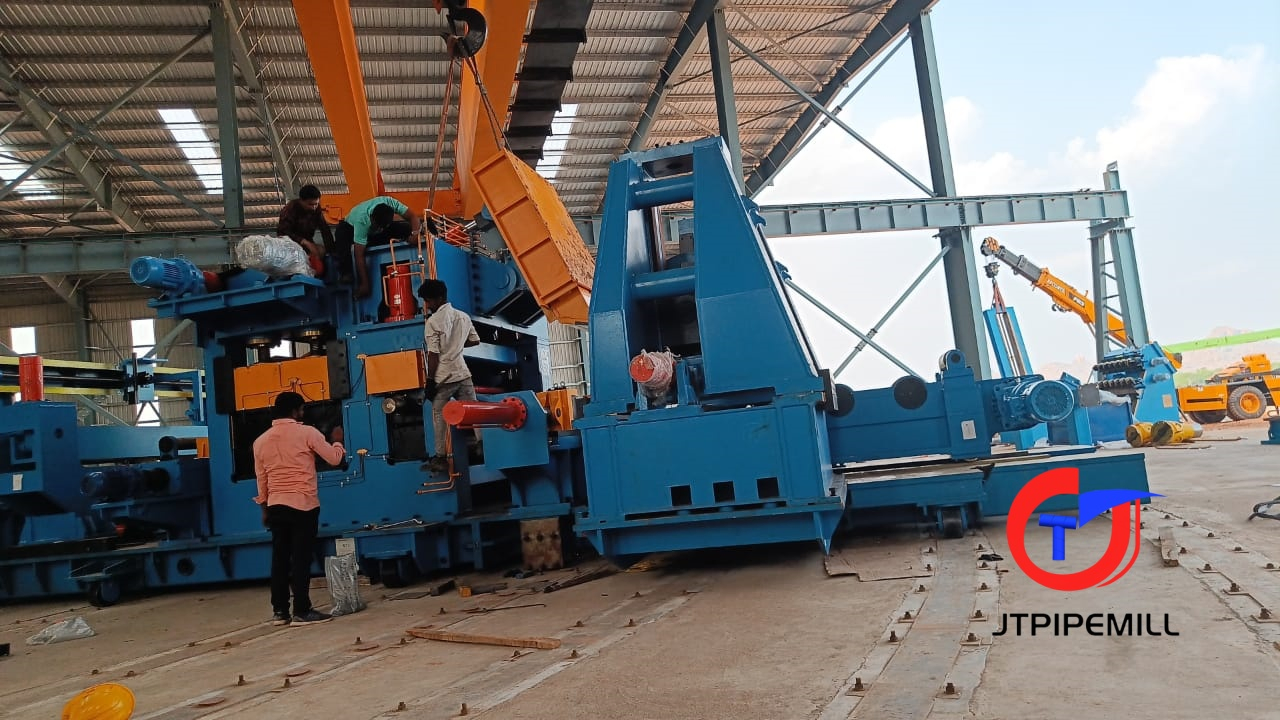

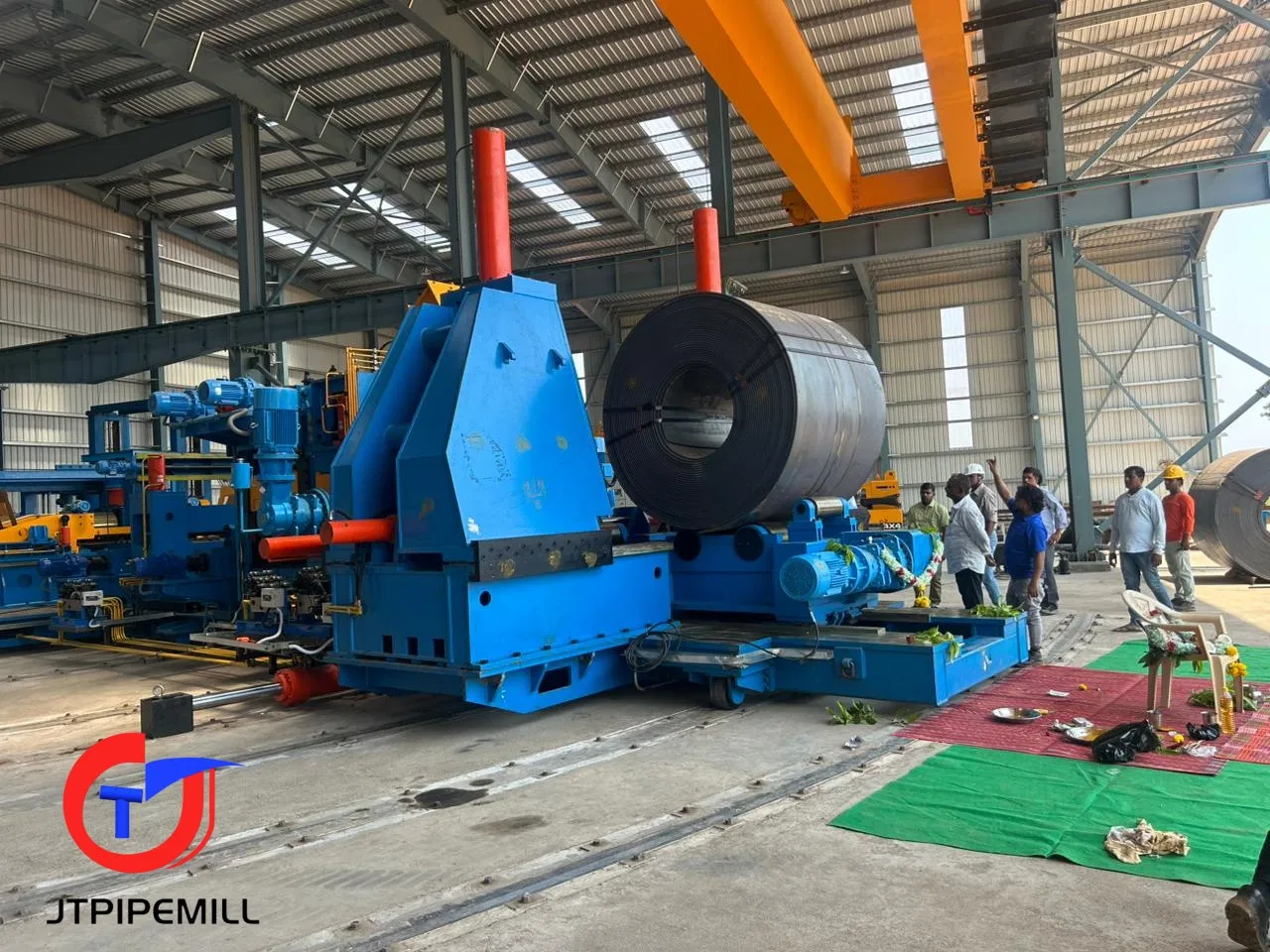

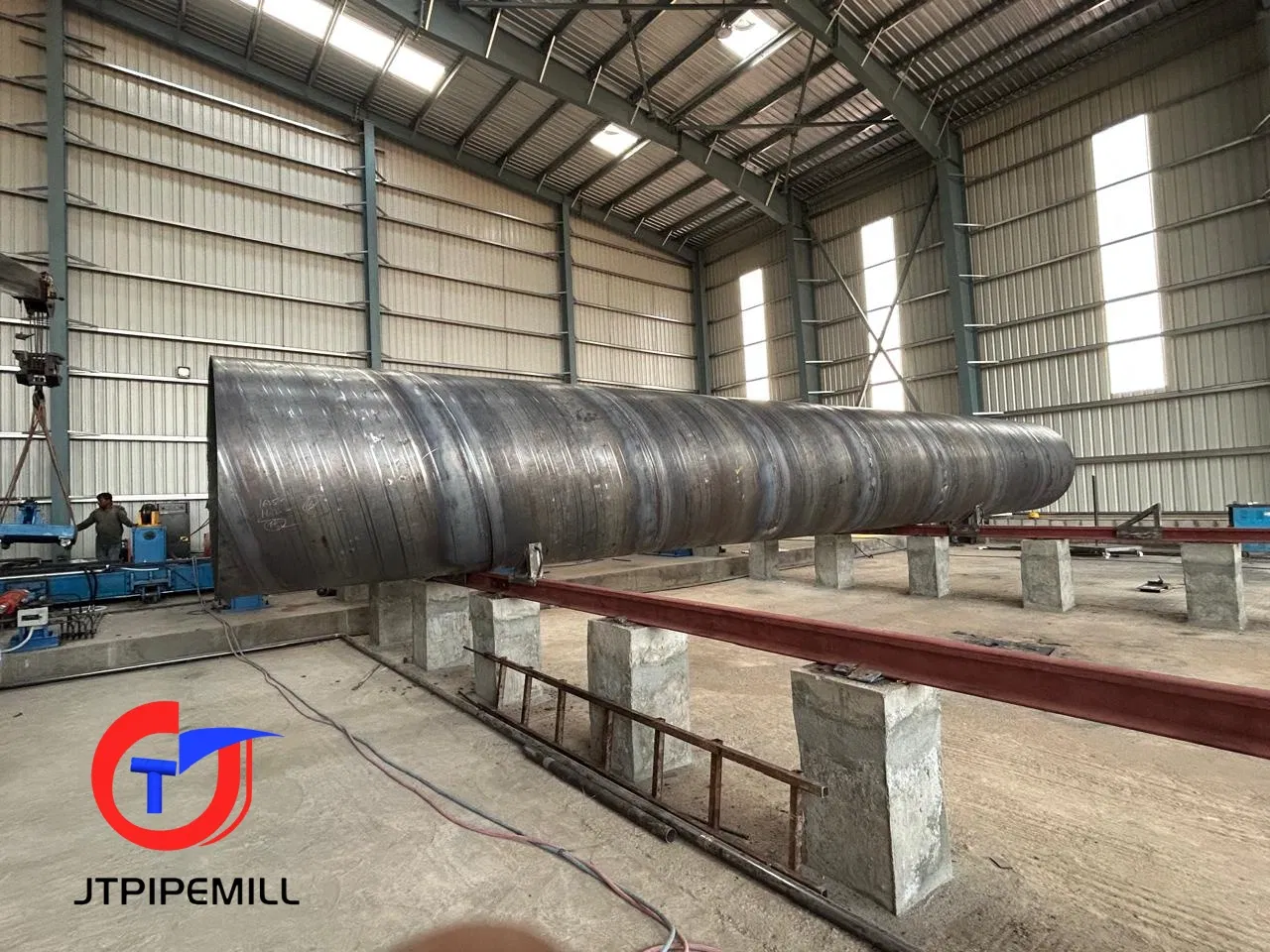

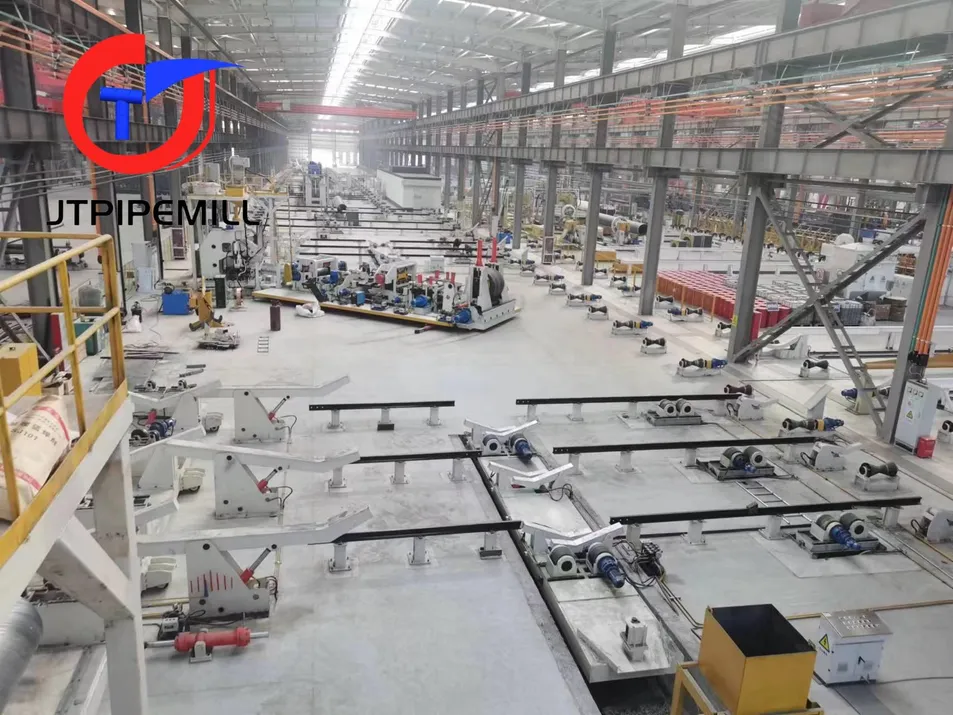

Molino de Tubos Espirales para Tubos de Agua

Proceso de Tecnología de Producción

Bobina de carga — Decoiler — Nivelación
Soldadura a cizalla y a tope — Edge miller/Edge trimmer
Entregar máquina — Prependiente y guía — Formación
Soldadura interior — Soldadura exterior — Corte de seguimiento
Retirada — Reparación de soldadura — Extensión del extremo del tubo
Inspección de rayos X — Prueba hidrostática — Biselado
Inspección UT — Película final de tubería — Medición de peso y longitud — Marcado — Recogida

Clasificación por Propósito del Producto

La tubería soldada en espiral se divide según los siguientes propósitos de aplicación:

Modelo estándar (Estándar Internacional): Utilizado principalmente para tuberías de transmisión de gas y petróleo a larga distancia. El material, la calidad del acero y los requisitos de inspección de la máquina son sumamente exigentes.
Modelo nacional normalizado: Principalmente aplicado para el transporte de gas natural a corta distancia, tuberías de agua y redes de distribución urbana.
Tubería estructural y de columna: Los requisitos de calidad y material son elevados, situándose justo debajo de las normas de conducción de hidrocarburos.

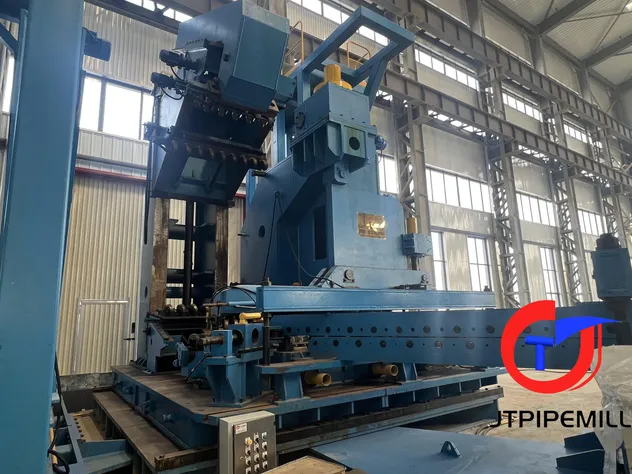

Máquina de tuberías soldadas en espiral 26mm×3660

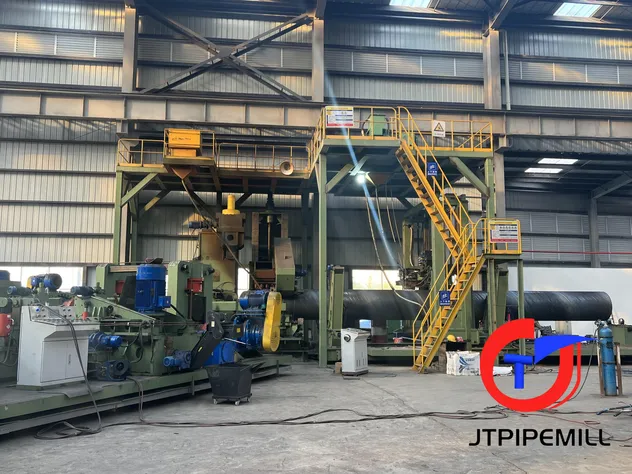

Molino de tubería soldada en espiral 28mm×3820

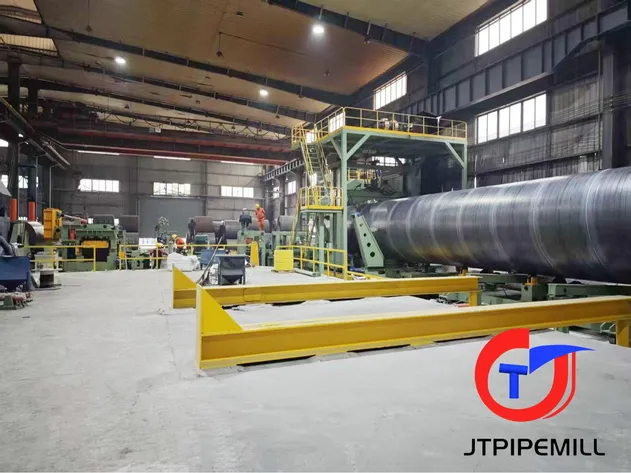

Máquina de tuberías soldadas en espiral 26mm×3660

Especificación

Especificaciones Técnicas

(Configuraciones personalizadas disponibles bajo petición)

Modelo de máquina	Diámetro de tubo (mm)	Anchura de bobina (mm)	Grosor de pared (mm)
JT-426	Φ219-Φ426	300-600	3-14
JT-529	Φ219-Φ529	300-800	3-14
JT-630	Φ219-Φ630	300-1000	3-16
JT-720	Φ219-Φ720	300-1250	3-16
JT-820	Φ219-Φ820	350-1250	4-18
JT-1020	Φ273-Φ1020	350-1300	4-18
JT-1420	Φ325-Φ1420	500-1550	4-20
JT-1620	Φ426-Φ1620	500-1550	4-20
JT-1820	Φ508-Φ1820	500-2000	5-22
JT-2020	Φ508-Φ2020	500-2000	5-26
JT-2540	Φ508-Φ2540	500-2000	5-26
JT-3220	Φ720-Φ3220	1000-2000	5-30
JT-3620	Φ720-Φ3620	1000-2000	5-30
JT-3820	Φ720-Φ3820	1000-2000	5-30

Dibujos y Cotas

Los dibujos CAD detallados y los diagramas dimensionales están disponibles para su descarga o a petición del cliente. Nuestro equipo de ingeniería ofrece diseños a medida para satisfacer los requisitos específicos de cada proyecto.

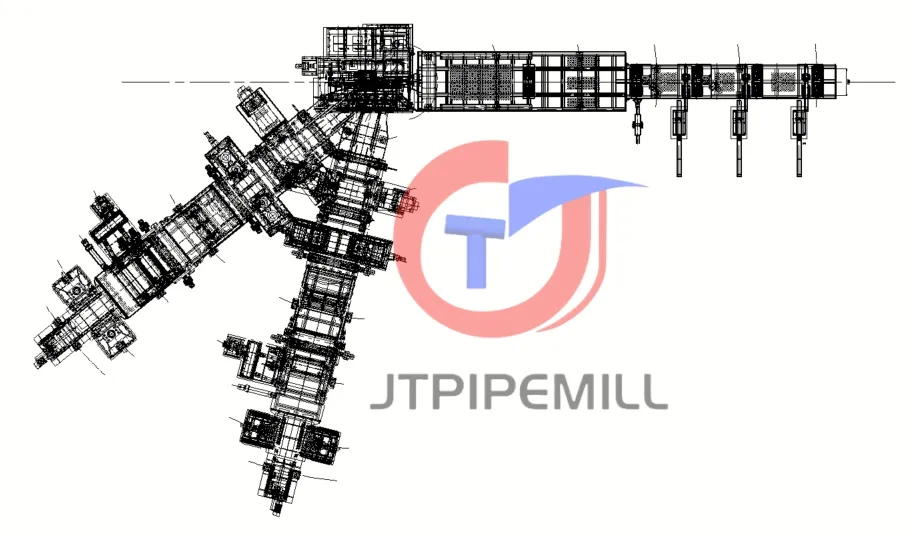

Esquema Técnico y Dimensiones de la Maquinaria

Servicio Posventa

Garantía estándar: 12 meses después de la puesta en marcha exitosa de la máquina.
Garantía ampliada: Cobertura opcional disponible de hasta 24 meses.
Asistencia global: Soporte técnico 24/7 y suministro continuo de piezas de repuesto.
Formación profesional: Programas de capacitación en el sitio o entrenamiento remoto en operaciones y mantenimiento.

Calidad y Capacidades de Producción

¿Por qué elegir nuestra maquinaria?

Capacidades integrales de personalización OEM/ODM.
Precios altamente competitivos con la mejor relación calidad-precio.
Estructuras robustas y componentes de alta gama.
Logística eficiente para envíos rápidos a nivel global.
Soluciones completas de proyectos llave en mano (Turnkey).

Otros Productos Relacionados

Máquinas de tubos soldadas por alta frecuencia (HF ERW).
Máquinas de corte de precisión.
Líneas de corte longitudinal y corte a la longitud de la chapa.
Líneas de producción de tubos sin costura con laminación en caliente.
Laminadores en frío avanzados.

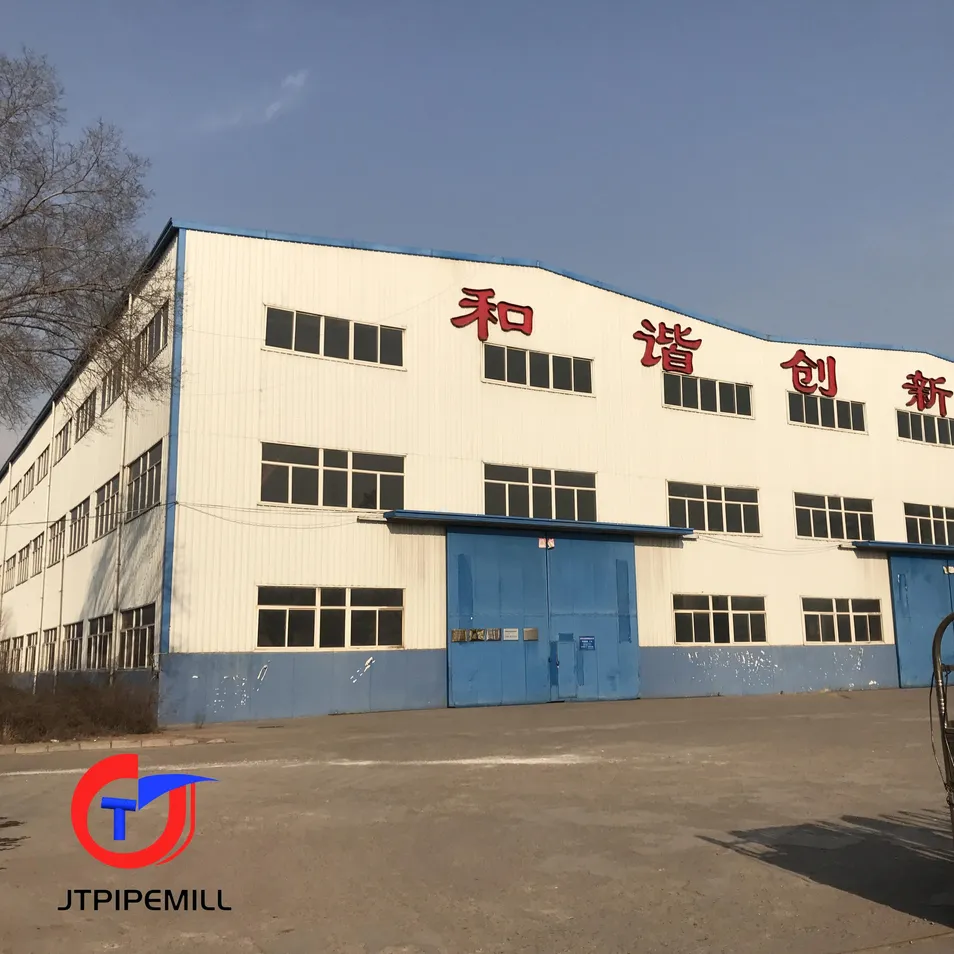

Inspección de calidad de molino de tubos

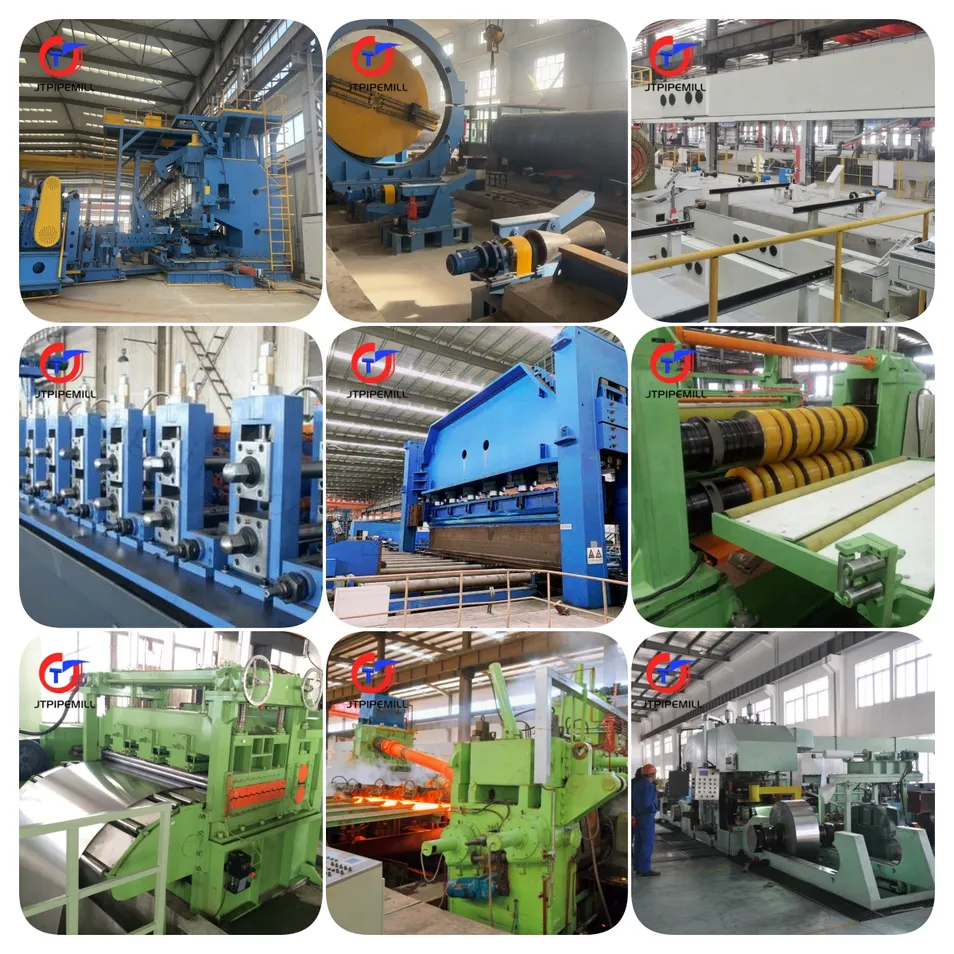

Procesamiento de tubería de alta precisión

Preguntas Frecuentes (FAQ)

¿Cuál es el plazo de entrega para el suministro de los equipos?

Los modelos estándar se procesan y envían en un periodo de 15 a 30 días. Para unidades de configuración personalizada o a medida, el plazo de entrega es de 60 a 90 días.

¿Se ofrece servicio técnico de instalación y puesta en marcha en el extranjero?

Sí. Enviamos a nuestros ingenieros directamente a las instalaciones del cliente para realizar la instalación completa, puesta a punto, pruebas operativas y la formación del personal local.

¿Es posible solicitar dimensiones y configuraciones personalizadas?

Totalmente. Ofrecemos la opción de adaptar los parámetros técnicos de la maquinaria y los accesorios auxiliares de acuerdo a las necesidades particulares de su proyecto.

¿Qué documentación se proporciona para la exportación del producto?

Suministramos el juego de documentos completo para el despacho de aduana, el cual incluye la factura comercial, la lista de embalaje, el conocimiento de embarque (B/L), certificados de conformidad (como COC/CE) y los manuales técnicos pertinentes.

¿Cuáles son las vías para iniciar una consulta o formalizar un pedido?

Puede comunicarse con nosotros a través de nuestro formulario de contacto en el sitio web para solicitar una cotización detallada. Nuestro departamento de ventas lo guiará paso a paso para confirmar su pedido.

¿Qué normativas internacionales de calidad cumplen las tuberías producidas?

Las líneas de producción están diseñadas para fabricar tuberías que satisfagan estrictamente la norma estándar de calidad GB9711, aptas para proyectos exigentes de distribución de agua, gas e infraestructuras urbanas.
