Información Básica
Material de la tubería
Acero carbono
Personalizado
Personalizado
Tipo
Tubo de la máquina de soldadura
peso máx. de bobina
22 toneladas
anchura de bobina
500-1560mm
diámetro exterior de la bobina
1200-1800mm
tipo de molino
espiral izquierda
tipo de soldadura a tope
soldadura automática de arco subfusionado de un solo hilo
tipo de formación
plegado de tres rodillos y control exterior
Paquete de Transporte
en desnudo
Capacidad de Producción
15-30/año
Descripción de Producto
Introducción:
Se especializa en el diseño, desarrollo y fabricación de diferentes tipos de molinos de tubos. Esto incluye el molino de tubos soldados en espiral, molino de tubos ERW, la máquina de biselado y refrentado de extremos, el probador hidrostático, equipos de acabado de tuberías, líneas de corte longitudinal y corte a medida de alta precisión, la máquina de expansión de tubos, la enderezadora de tubos y otras maquinarias relacionadas.
Nuestros molinos de tubos han demostrado una alta eficiencia, bajo mantenimiento y ahorro de energía durante 30 años de práctica. Ofrecemos un paquete completo de servicios que abarca desde el diseño, la fabricación, la instalación, la puesta en marcha y la orientación técnica.
La máquina de fabricación de tubos es un producto desarrollado a lo largo de años de investigación para combinar la experiencia práctica con la tecnología avanzada del mercado. El proceso de producción e inspección, desde las bobinas de tiras hasta los tubos terminados, pasa por docenas de procesos en el área principal y en el área de acabado de la soldadura de tubos.

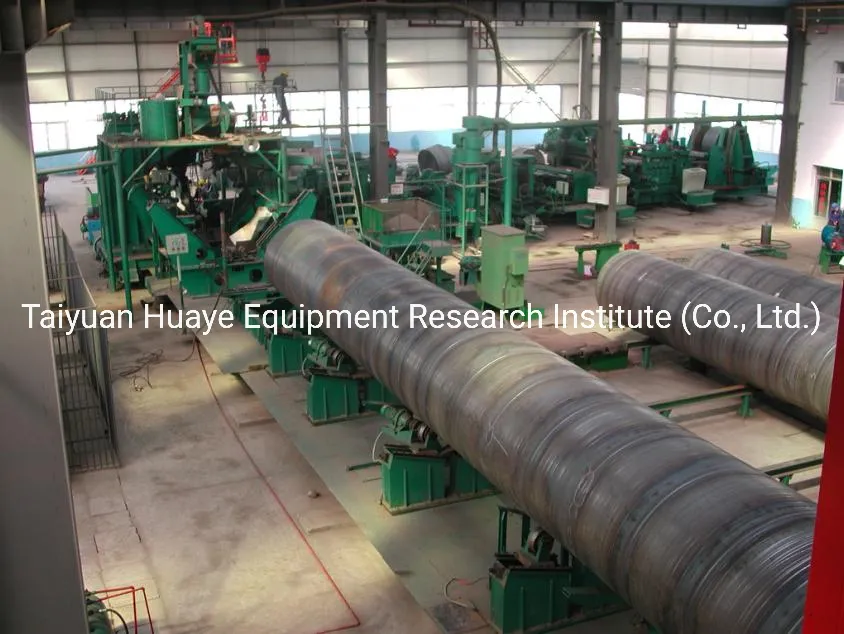

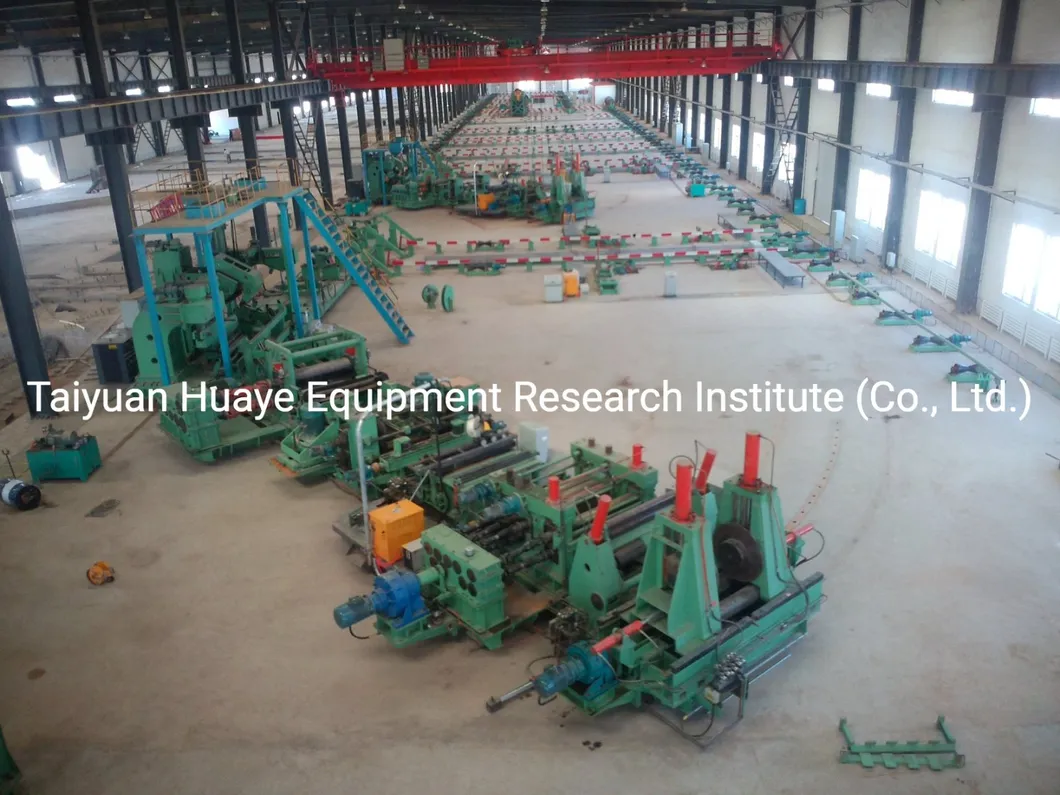

El flujo de producción de la máquina de fabricación de tubos consta de dos partes principales: la sección del molino y la sección de acabado.
1. La Sección de Molino
Preparación de la bobina → Uncoiler → Nivelador de pellizco (2 rodillos de pellizco; 5 rodillos de nivelación) → Control de posición de la tira → Esquila y soldadura a tope → Control de posición de la tira → Cizalla rotativa → Control de posición de la tira → Fresadora de bordes → Limpieza de superficie → Pulido de superficie → Máquina de entrega → Pre-doblado → Vigas de guía → Control de posición de la tira → Máquina de formación → Soldadura interior → Soldadura exterior → Corte por plasma → Eliminación de escoria → Transportador de tubo
2. La Sección de Acabado
(Inspección de rayos X) → Reparación de soldadura → Fin de cara y biselado → Bastidor de transición → Prueba hidrostática → (Inspección ultrasónica y reparación de soldadura) → Almacenamiento de tubos
Partes de la Máquina en la Línea de Trabajo

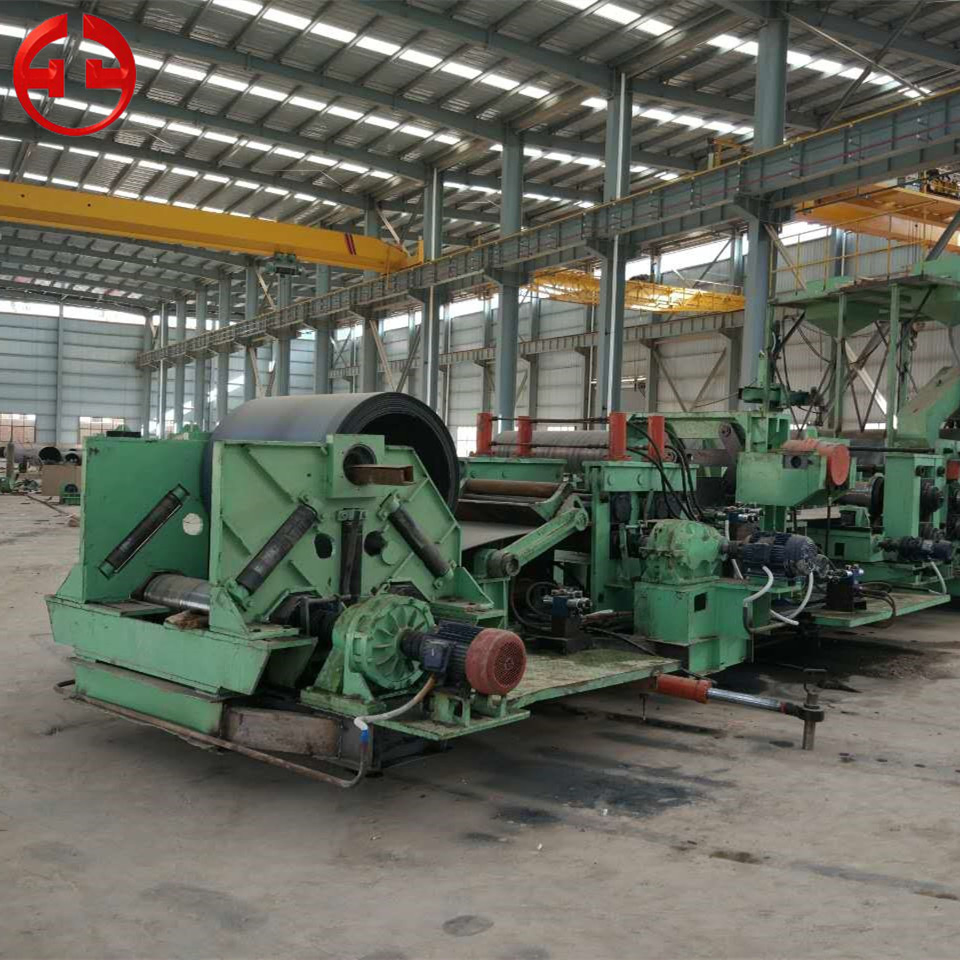

- 1) Sin enrollar
- 2) Pinchar y nivelación de la máquina
- 3) Manual/rollo eléctrico
- 4) Corte y butt-soldadora
- 5) Cizalla rotativa
- 6) Entrega la máquina
- 7) Junta guía
- 8) Unidad de formación
- 9) Puente Delantero
- 10) Dentro/fuera de dispositivo de soldadura
- 11) El puente trasero
- 12) Volando vio cortador
- 13) Piezas enterradas
- 14) Sistema hidráulico
- 15) El sistema eléctrico
- 16) Dentro/fuera de la soldadora
- 17) El culo a soldar coche
- 18) Cortadora de plasma
- 19) Dispositivo de procesamiento de flujo de soldadura
- 20) Biselado y al final frente a la máquina
- 21) Probador hidráulico
- 22) Equipo de acabado
Modelos y Componentes
Preguntas Frecuentes (FAQ)
Qué materiales puede procesar este molino de tubos
Este molino está diseñado específicamente para procesar bobinas de acero al carbono (como el material Q235) para la fabricación de tubos soldados.
Cuál es el rango de diámetro y grosor que puede producir la máquina
La máquina puede producir tubos con un diámetro exterior (d.e.) de entre 426 y 1420 mm, y con un grosor de pared de 6 a 14 mm.
Qué tipo de tecnología de soldadura y formación utiliza

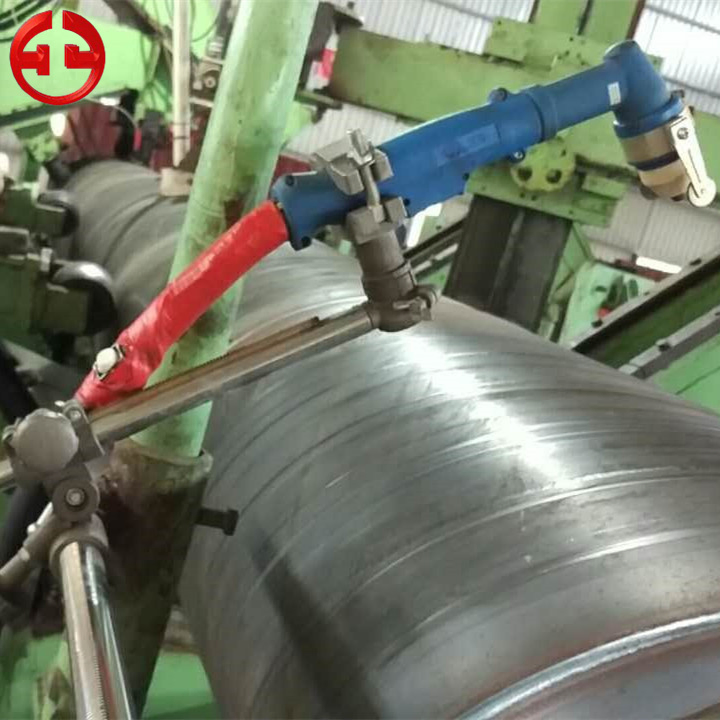

Utiliza un sistema de formación mediante plegado de tres rodillos con control exterior y un método de soldadura automática de arco subfusionado de un solo hilo.
Cómo se garantiza la calidad de los tubos producidos
El proceso incluye una rigurosa sección de acabado que cuenta con pruebas hidrostáticas, inspección de rayos X e inspección ultrasónica para detectar y reparar cualquier defecto en la soldadura.
Cuál es el peso y dimensiones máximas que admite de las bobinas
La máquina admite un peso máximo de bobina de hasta 22 toneladas, con un ancho de bobina de 500 a 1560 mm y un diámetro exterior de bobina de 1200 a 1800 mm.
Ofrecen servicios adicionales más allá del suministro de la maquinaria
Sí, se proporciona un paquete completo de servicios que incluye el diseño a medida de la línea de producción, la fabricación, la instalación en planta, la puesta en marcha y la orientación técnica para la operación.
