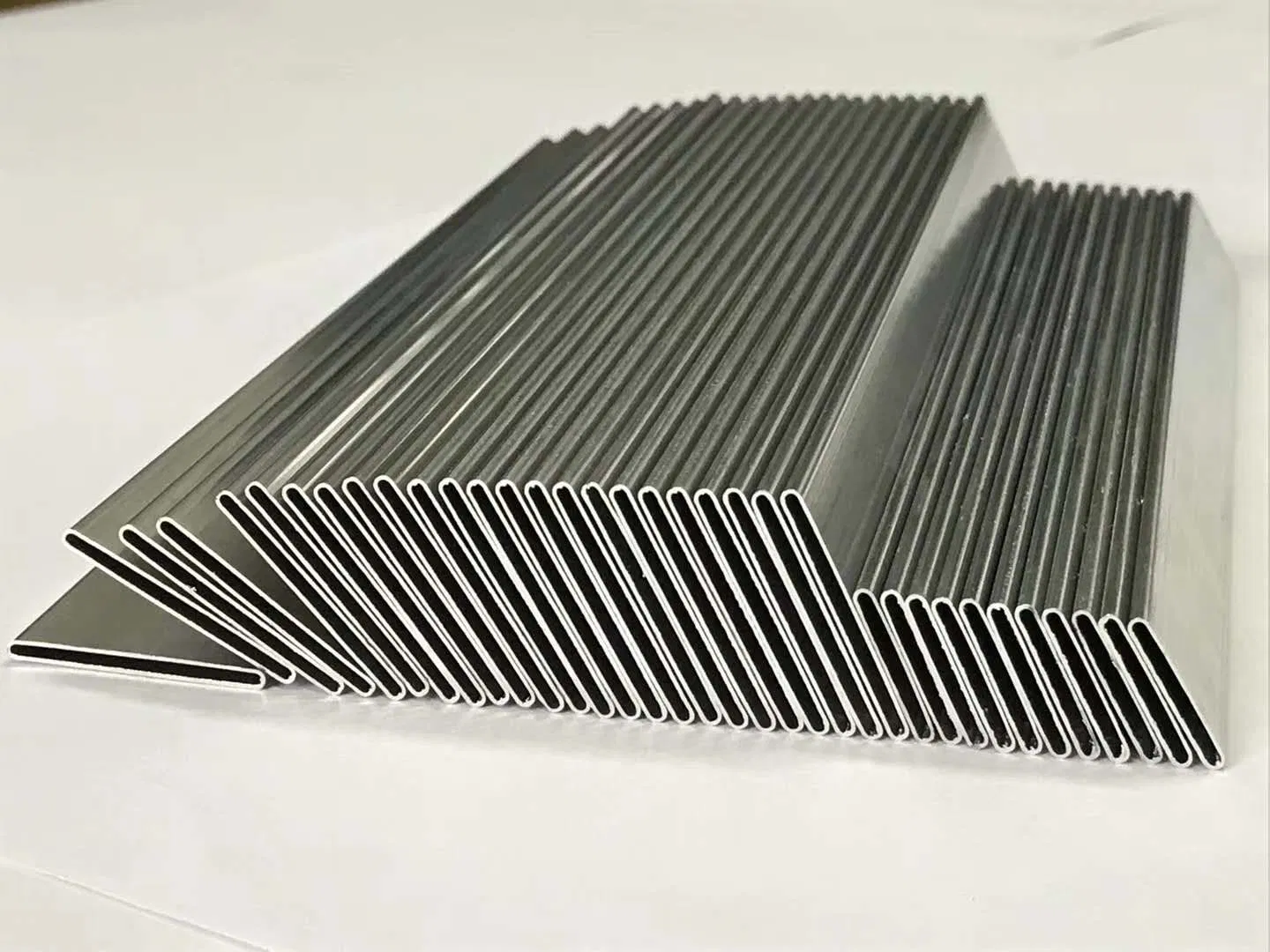

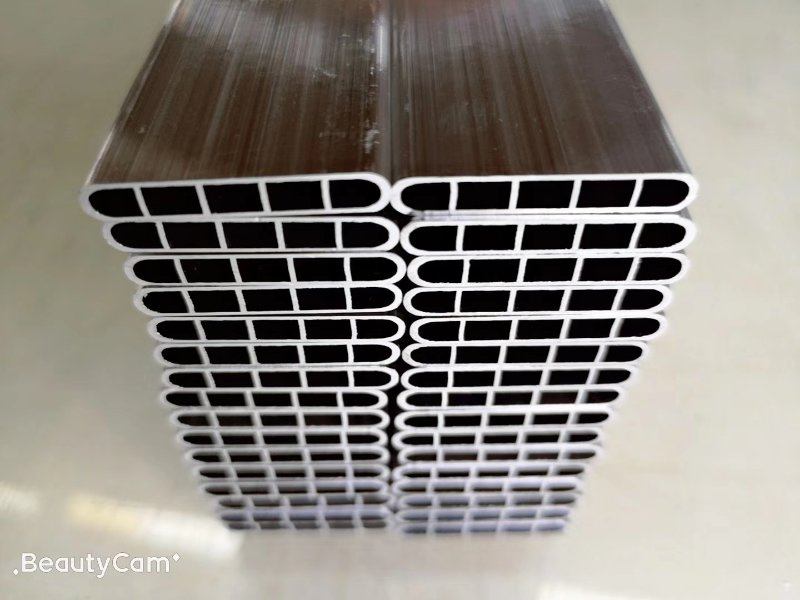

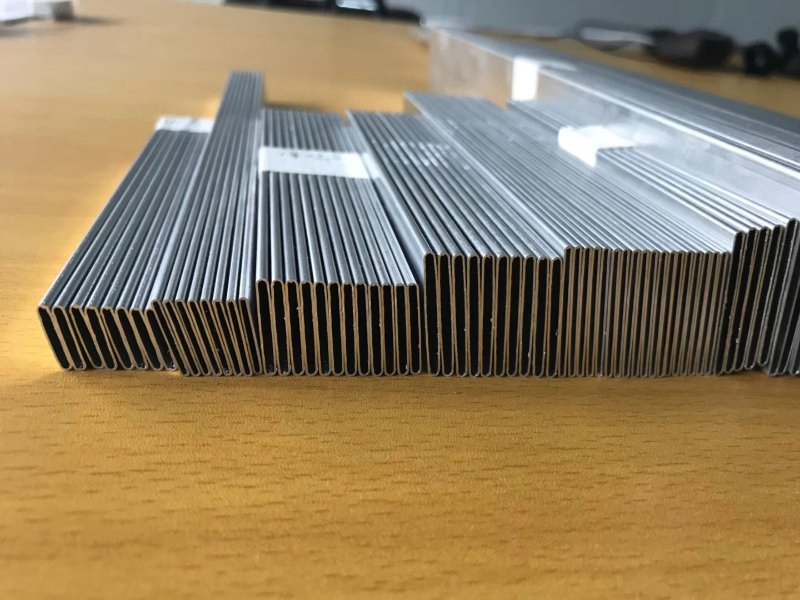

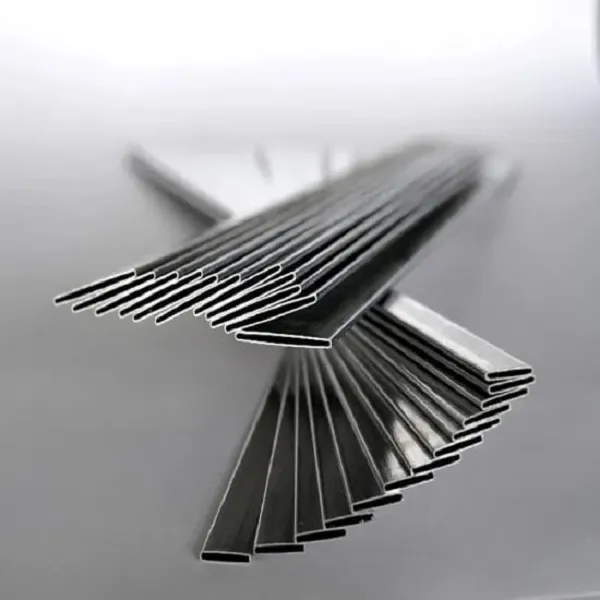

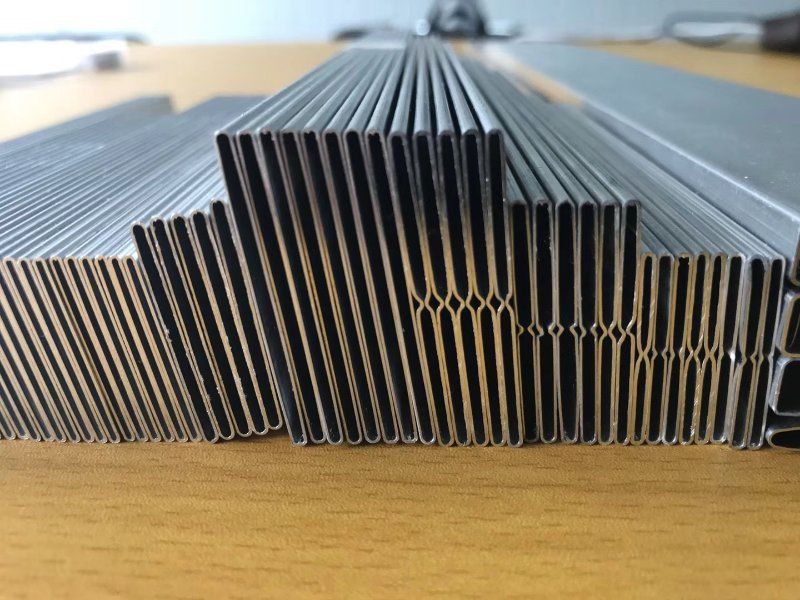

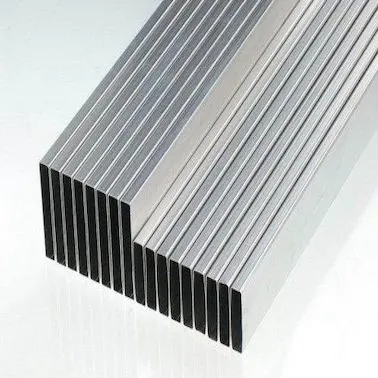

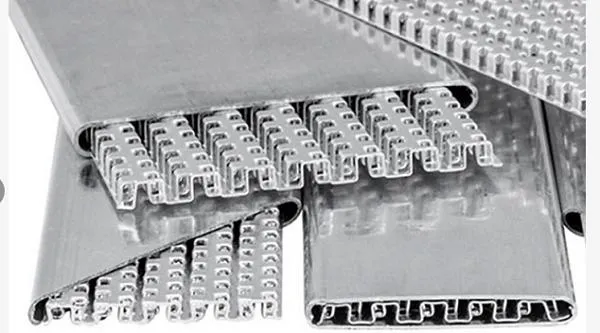

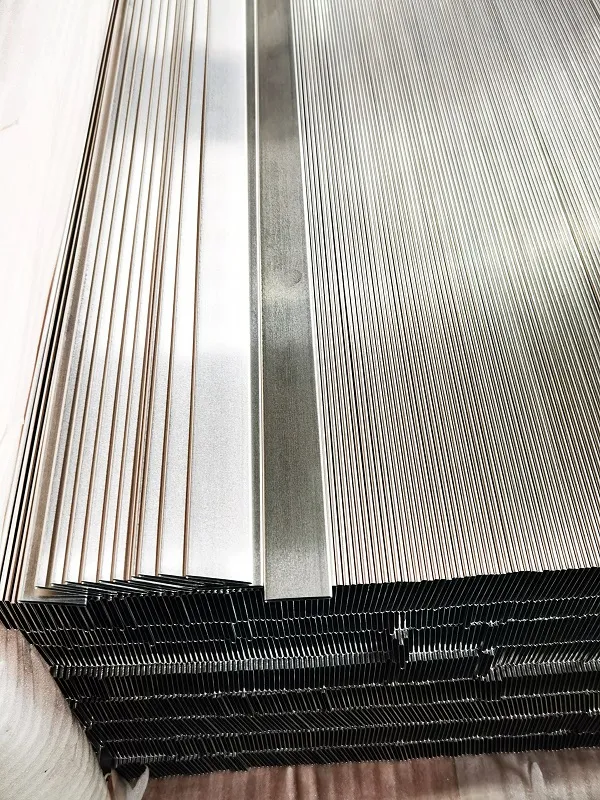

El método de fabricación de alta frecuencia soldada radiador tubo se forma una superficie plana tiras de aluminio en un tubo, a continuación, conecte los bordes a través de un proceso de soldadura de alta frecuencia, y realizar la soldadura de costura sin utilizar ningún material de relleno. A continuación, ajustar el tamaño del tubo soldado hasta el tamaño exacto y la tolerancia son alcanzados.

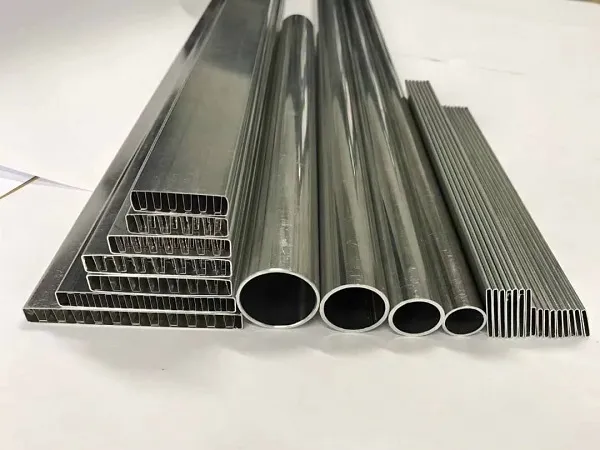

Soldado de alta frecuencia del tubo del radiador es una especie de tubo compuesto. La principal diferencia entre los tubos de extrusión de tubos y es que pueden tener los materiales de la capa de soldable de diferentes aleaciones de aluminio. Generalmente, el material del núcleo es de 3003, y el revestimiento de aleación soldable es 4343 o 4045. Es ampliamente utilizado en la producción de tubos de intercambiador de calor para horno o llama soldadura, de sacrificio y resistencia a la corrosión.
| Soldado de alta frecuencia tubo radiador (Altura * R * espesor) | |
|---|---|
| 12 * 5 * 1. 0.26/0.28 | 42 * 2.0 * 0.35/0.40 |
| 12 * 1,71 * 0.26/0.28 | 22 * 1.5 * 0.30/0.32 |
| 12 * 2.0 * 0.26/0.28 | 20 * 2.0 * 0.30/0.32 |
| 13 * 1,75 * 0.26/0.28/0,30 | 32 * 2.0 * 0.30/0.32/0.35/0.40 |
| 14,55 * 1. 5 * 0.26/0.28/0,30 | 25 * 2.0 * 0.30/0.32/0.40 |
| 25.5 * 2.0 * 0.28/0.30 | 14,55 * 2.0 * 0.26/0.28/0,30 |
| 16 * 1.4 * 0.26/0.30/0.32 | 25.5 * 1,75 * 0.28/0.30 |
| 16 * 1.5 * 0.26/0.28/0.30/0.32 | 26 * 1.2 * 0.28/0.30 |
| 16 * 1,71 * 0.28/0.30/0.32 | 26 * 1.4 * 0.26/0.30/0.32 |
| 16 * 1.8 * 0.28/0.30/0.32 | 26 * 1.5 * 0.30/0.32 |
| 16 * 2.0 * 0.28/0.30/0.32/0.35 | 26 * 1.6 * 0.30/0.32 |
| 16 * 2.5 * 0.28/0.30 | 26 * 2.0 * 0.30/0.32/0.35/0.40 |
| 16.5 * 1,75 * 0.28/0.30 | 27 * 1.5 * 0.30 |
| 18 * 1.5 * 0.30/0.32 | 27 * 1.2 * 0.30 |
| 18 * 1.6 * 0.30/0.32 | 32 * 1,75 * 0.28/0.30/. |
El tubo de radiador soldada de alta frecuencia se utiliza principalmente en los radiadores de automóviles y el condensador.
Las características del tubo radiador soldada de alta frecuencia son: Alta velocidad de soldadura, una pequeña zona afectada por el calor de la soldadura, de soldadura no se puede limpiar la pieza, tubos de pared delgada se puede soldar tubos de metal, y puede ser soldado.
