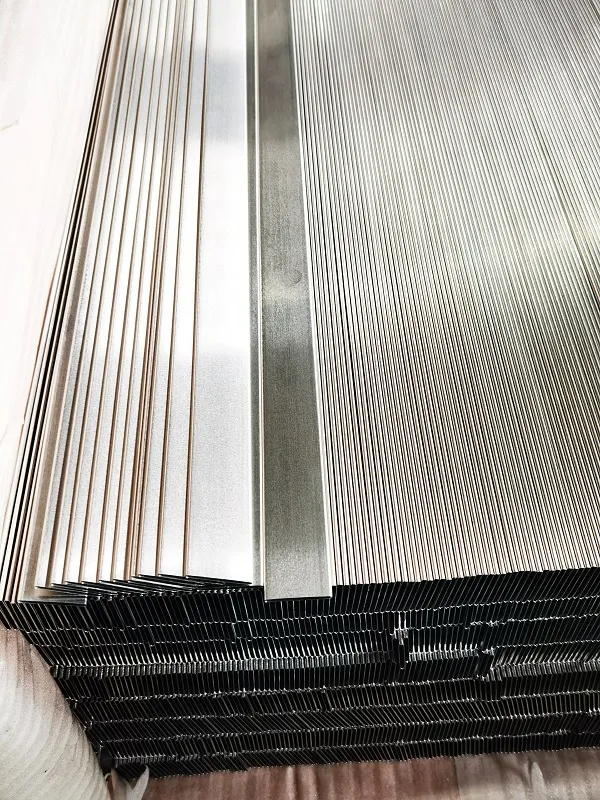

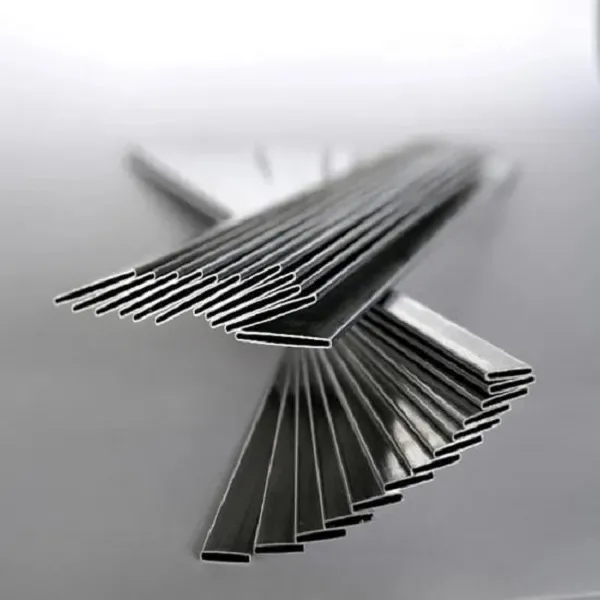

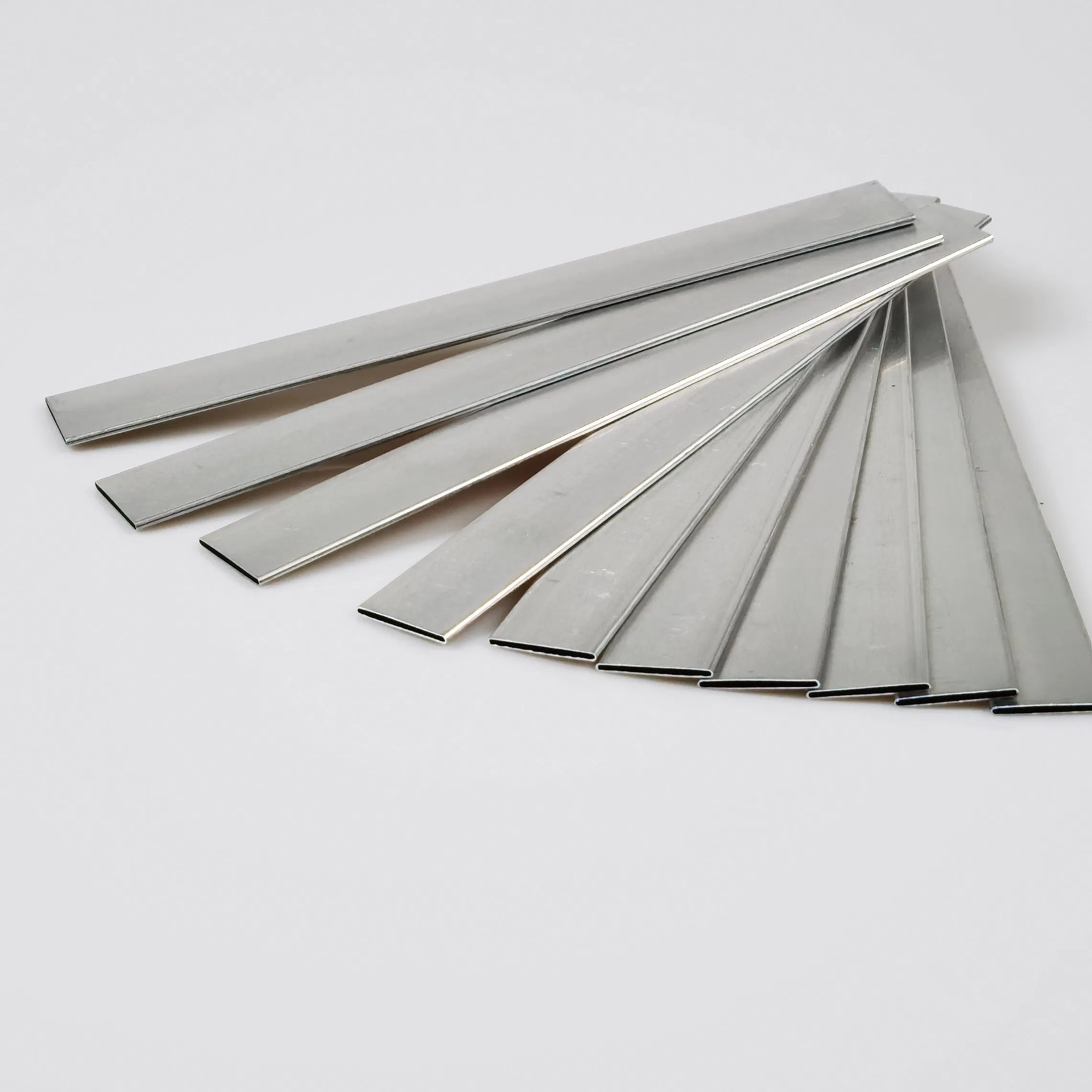

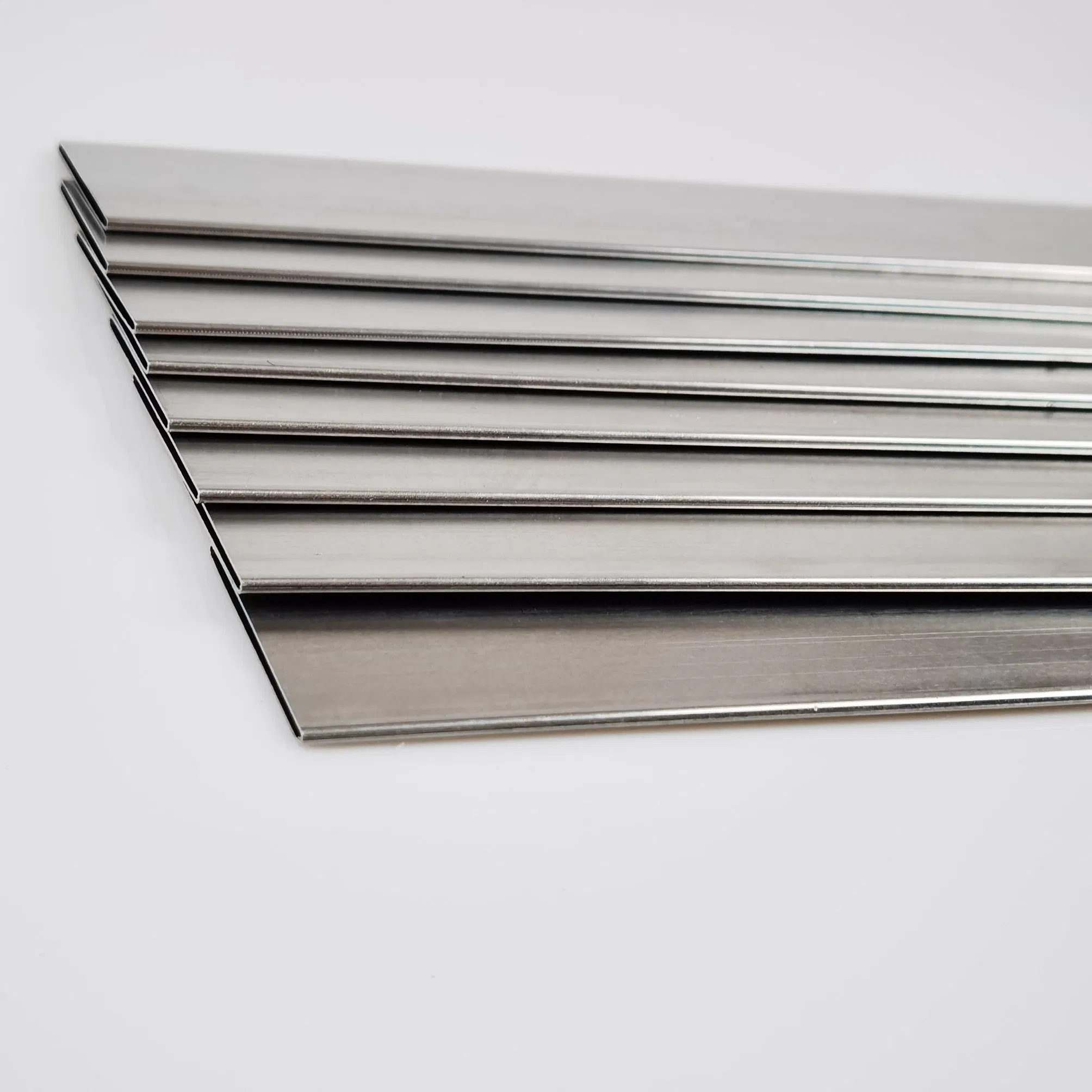

El método de fabricación del tubo de radiador soldado de alta frecuencia es formar una tira de aluminio plana en un tubo, luego conectar los bordes a través de un proceso de soldadura de alta frecuencia, y realizar soldadura de costura sin utilizar ningún material de relleno. A continuación, ajuste el tamaño de la tubería soldada hasta que se alcance el tamaño y la tolerancia exactos.

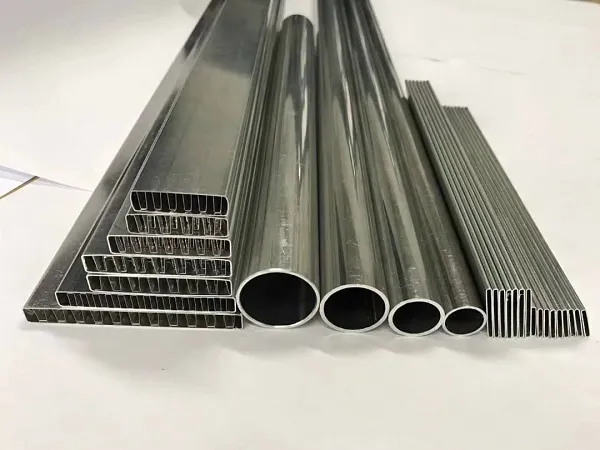

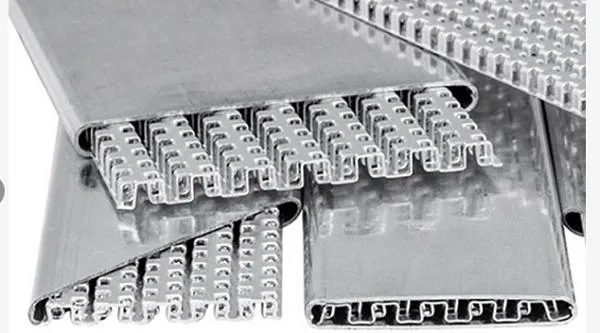

El tubo de radiador soldado de alta frecuencia es una especie de tubo compuesto. La principal diferencia entre los tubos extruidos y los tubos de extracción es que pueden tener materiales de capa soldables de diferentes aleaciones de aluminio. Generalmente, el material del núcleo es 3003, y la aleación soldable de revestimiento es 4343 o 4045. Se utiliza ampliamente en la producción de tubos de intercambiador de calor para hacer hornos o llama de soldadura fuerte, y tiene resistencia a la corrosión sacrificial.
| Tubo de radiador soldado de alta frecuencia (altura * R * grosor) | |
|---|---|
| 12*1.5*0,26/0,28 | 42*2,0*0,35/0,40 |
| 12*1,71*0,26/0,28 | 22*1,5*0,30/0,32 |
| 12*2,0*0,26/0,28 | 20*2,0*0,30/0,32 |
| 13*1,75*0,26/0,28/0,30 | 32*2,0*0,30/0,32/0,35/0,40 |
| 14,55*1.5*0,26/0,28/0,30 | 25*2,0*0,30/0,32/0,40 |
| 25,5*2,0*0,28/0,30 | 14,55*2,0*0,26/0,28/0,30 |
| 16*1,4*0,26/0,30/0,32 | 25,5*1,75*0,28/0,30 |
| 16*1,5*0,26/0,28/0,30/0,32 | 26*1,2*0,28/0,30 |
| 16*1,71*0,28/0,30/0,32 | 26*1,4*0,26/0,30/0,32 |
| 16*1,8*0,28/0,30/0,32 | 26*1,5*0,30/0,32 |
| 16*2,0*0,28/0,30/0,32/0,35 | 26*1,6*0,30/0,32 |
| 16*2,5*0,28/0,30 | 26*2,0*0,30/0,32/0,35/0,40 |
| 16,5*1,75*0,28/0,30 | 27*1,5*0,30 |
| 18*1,5*0,30/0,32 | 27*1,2*0,30 |
| 18*1,6*0,30/0,32 | 32*1,75*0,28/0,30 |
Aplicación: El tubo de alta frecuencia soldado del radiador utilizado principalmente en radiadores de automóviles y condensadores.
Características: Alta velocidad de soldadura, pequeña zona afectada por el calor de soldadura. La soldadura no requiere limpiar la pieza de trabajo, lo que permite soldar tubos de paredes finas y diversos tubos metálicos.
