Descripción de Producto
| No. |
Las normas |
Material |
Aplicación |
| 1 |
ASTM A498 |
El carbono y aleación de carbono |
Intercambiador de calor para la refinería de petróleo y plantas petroquímicas |
| 2 |
ASTM A1012 |
Aleación de acero inoxidable y dúplex |
El condensador y el intercambiador de calor para las plantas de energía y petroquímica |
| 3 |
La norma ASTM B359 / ASME SB359 |
Aleación de cobre y cobre |
Intercambiador de calor para las plantas petroquímicas, condensador y evaporador por las plantas de energía |
| 4 |
La norma ASTM B891 |
Titanio y aleación de titanio |
El condensador y el intercambiador de calor de vapor y las centrales nucleares |
| 5 |
La norma ASTM B924 |
Aleación de níquel |
El condensador y el intercambiador de calor para las plantas químicas |
Aleación de cobre de cobre y tubos de aletas de alta

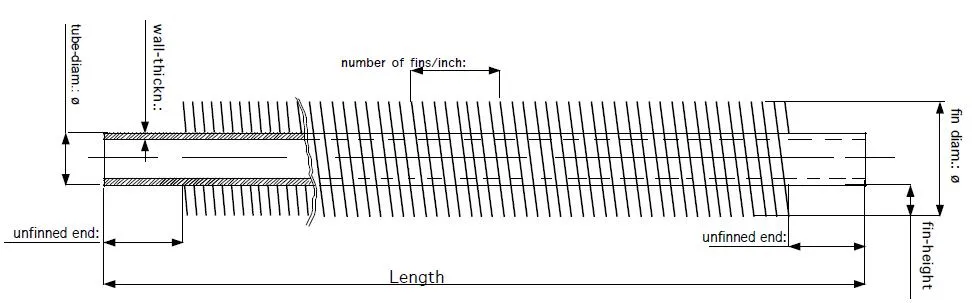

| El tema |
Las aletas/ Pulg. |
Dimensiones nominales(mm) |
La sección de aletas Dimensiones (mm) |
Outsurface Area (m2/m) |
Relación de superficie. En el. |
Inside cross sectional area (mm2) |
| El diámetro interior |
Espesor de pared. |
El diámetro interior real |
El espesor de pared(min). |
Fin de diámetro (Min). |
Diámetro de la raíz (Min). |
| El tubo de aletas de alta |
7 |
15,88 |
1.651 |
16.03 |
88 |
1.549 |
19,05 |
0.536 |
10.62 |
201.7 |
| 22.23 |
1.651 |
22.38 |
88 |
1.549 |
25.40 |
0.713 |
10.13 |
393.5 |
| 8 |
22.23 |
1.651 |
22.38 |
88 |
1.549 |
25.40 |
0.790 |
11.24 |
393.2 |
| 9 |
15,88 |
1.651 |
16.03 |
88 |
1.549 |
19,05 |
0,664 |
13,18 |
201.7 |

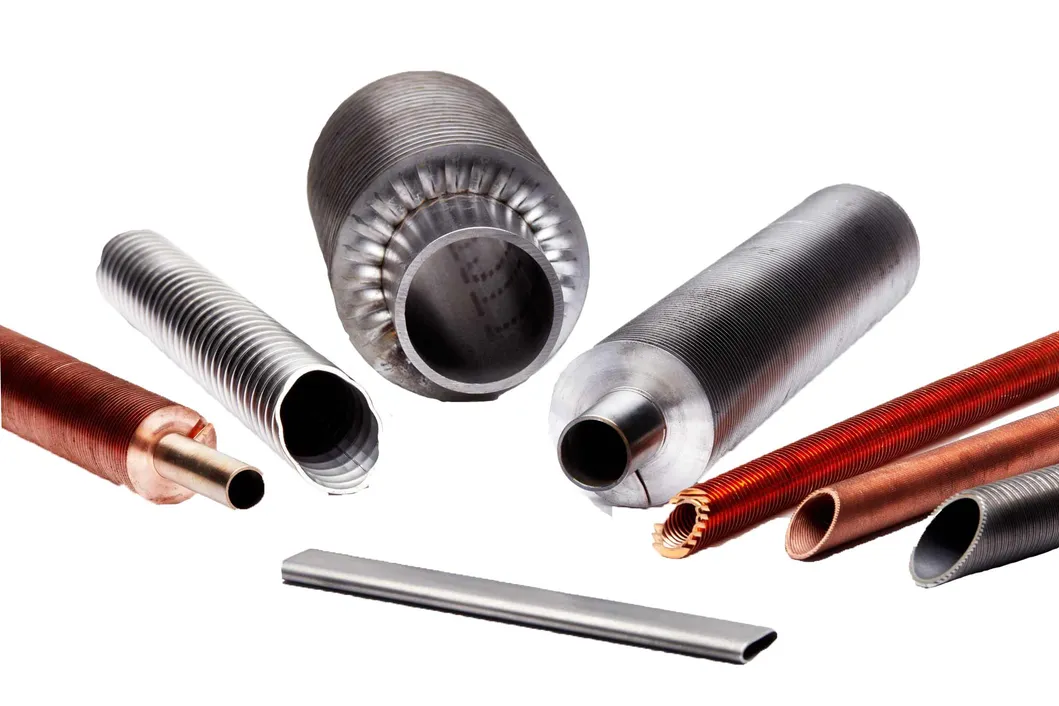

Los tubos de aletas para secador o el refrigerador o intercambiador de calor
| Tipo |
Descripción |
El tubo de Base |
Fin de la especificación (mm) |
| El D.E. (Mm) |
El tono de aletas |
La altura de la aleta |
Fin de espesor |
| Embedded |
G-type fin tueb |
16-63 |
2.1-5 |
<17 |
~0.4 |
| Alzan |
Solo combinada de metal metal |
8-51 |
1.6-10 |
<17 |
0,2-0,4 |
| Las aletas bajo el tubo tubo de aleta de tipo T |
10-38 |
0.6-2 |
<1.6 |
~0.3 |
| Tubo de bambú de tubo corrugado |
16-51 |
De entre 8-30 |
<2,5 |
/ |
| Herida |
L/kl/tipo de tubo de aletas de ll |
16-63 |
2.1-5 |
<17 |
~0.4 |
| Cadena |
El tubo de aleta de la cadena |
25-38 |
2.1-3.5 |
<20 |
0,2-0,5 |

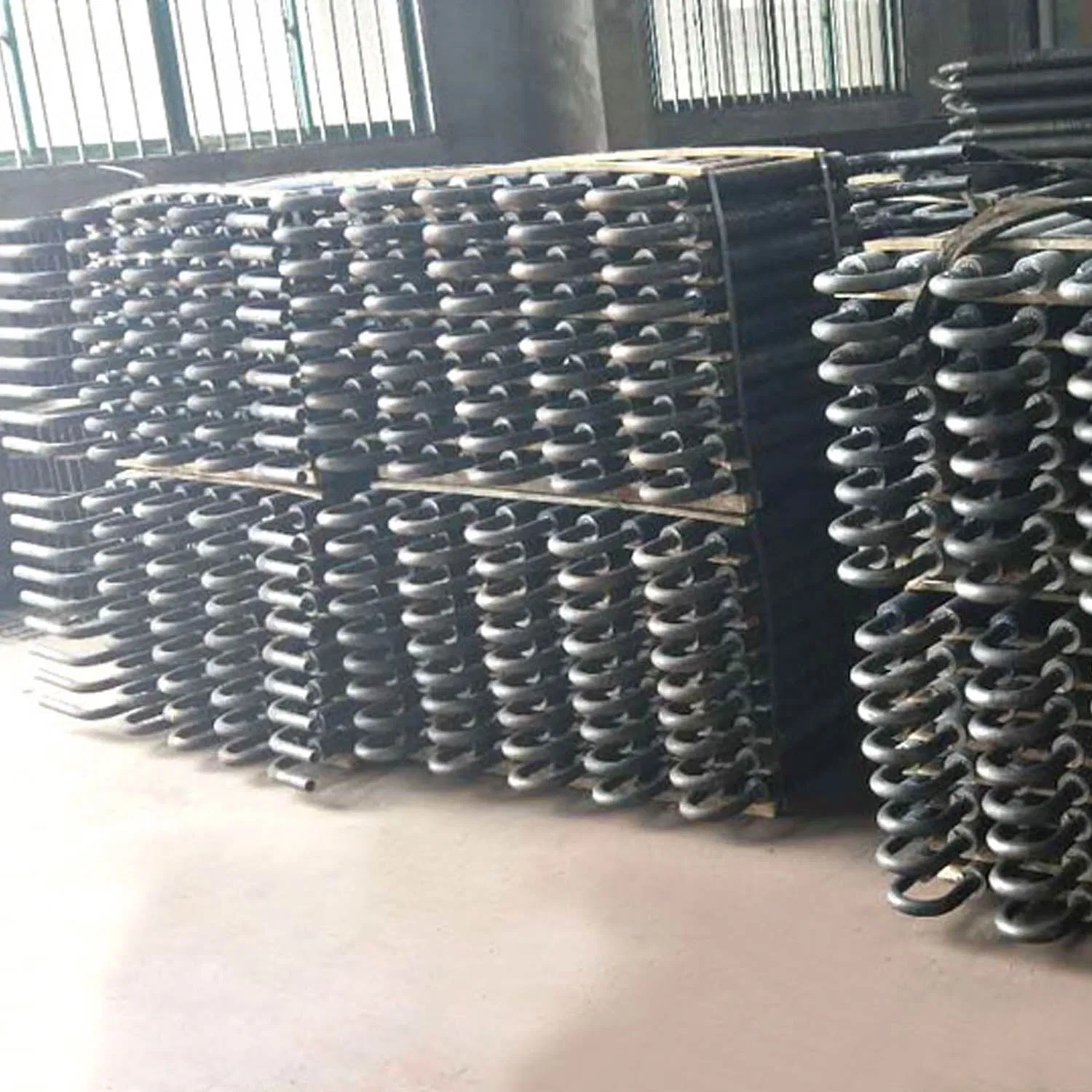

| Tipo U |
El tubo de tipo U |
16-38 |
/ |
/ |
/ |
| La soldadura |
Soldadura de tubo de aletas de HF- |
16-219 |
3-25 |
5-30 |
0.8-3 |
| H/HH tipo tubo de aletas |
25-63 |
De entre 8-30 |
<200 |
1,5-3,5 |
| El tubo de aleta Studed |
25-219 |
De entre 8-30 |
5-35 |
Φ5-20 |

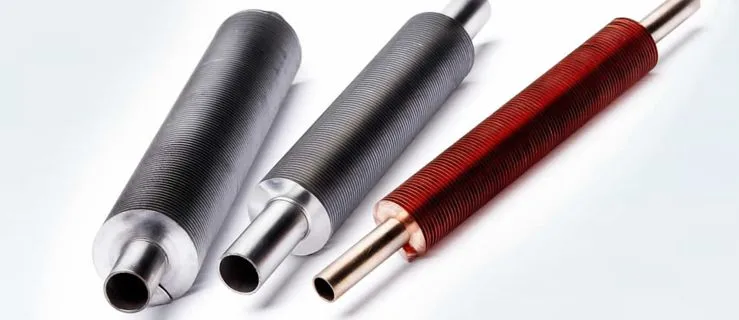

Los tubos de aletas alta también se denominan los tubos de extrusión. El finning es alcanzado por la extrusión del fin del tubo.
Este método de construcción es muy diferente de las ranuras de la corte en el tubo como se hace a menudo por personas que están en busca de un acceso directo o que no saben mejor.
Un alto fin tubo está formado por el paso de un tubo a través de un conjunto de rodillos que forman las aletas en el material principal del tubo, haciéndola fluir en la forma deseada.

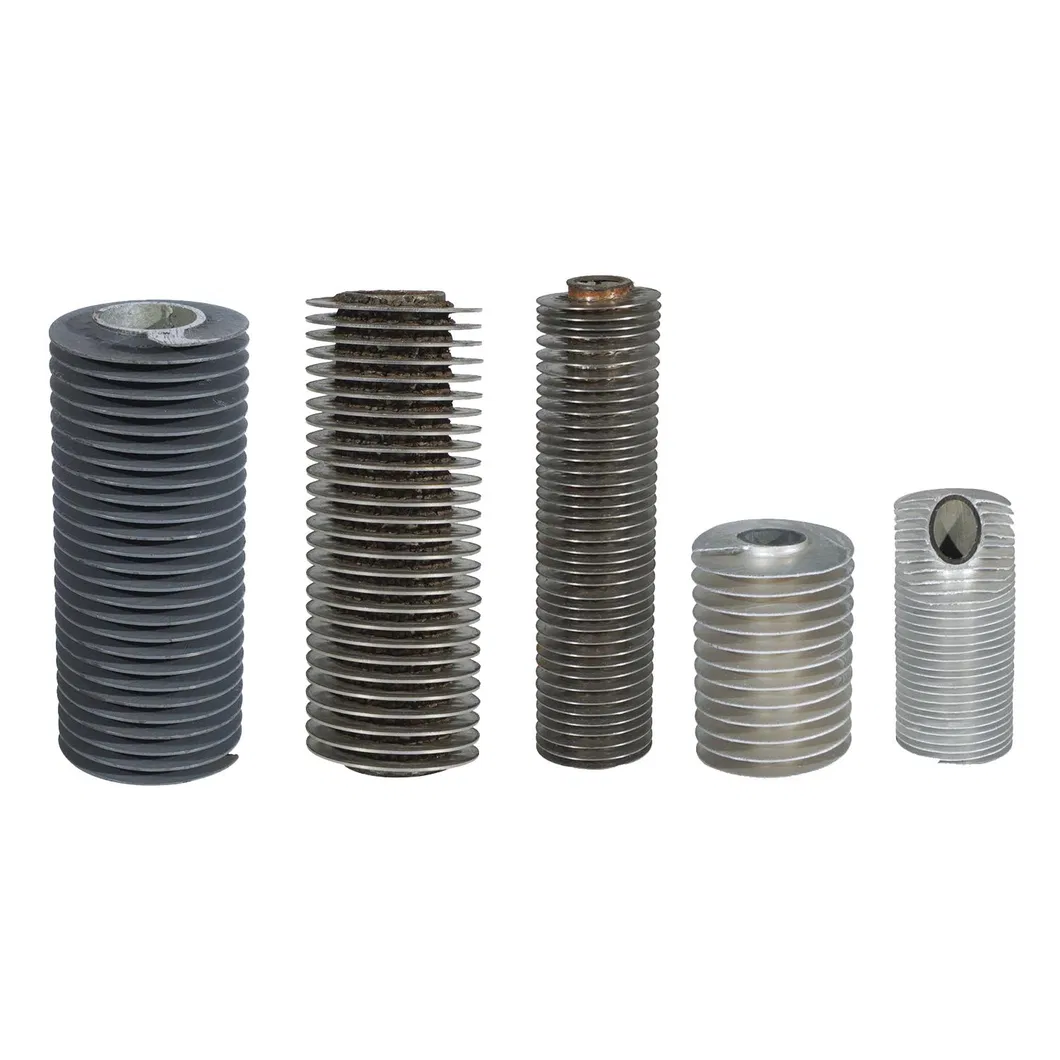

Los tubos de aletas de alta consisten básicamente en un tubo de metal, rodeado por una tira de aluminio o a veces, la banda de cobre. Esta banda puede ser aplicado en diferentes maneras. Se hace una distinción, entre otros, entre un tipo L, un tipo KL, un tipo ll, un tipo G (= integrado) o un tipo extruidas. Con el cercenamiento de extrusión de las aletas son producidos de un tubo de aluminio en lugar de tiras de aluminio. El tubo de metal puede ser de diferentes tipos de metal, dependiendo de la aplicación de los tubos de aletas de alta. Dentro de un intercambiador de calor, los medios calientes se ejecuta a través de los tubos de aletas y calienta el tubo de aluminio y las aletas. El tubo de metal se calienta, después de que transfiere su calor a las aletas de aluminio. Estas aletas, a continuación, asegúrese de que el calor se transfiere en el aire ambiente.
Preguntas Frecuentes (FAQ)
¿Qué es un tubo con aletas y para qué sirve?
Un tubo con aletas es un conducto diseñado para incrementar el área de superficie exterior, lo que mejora significativamente la eficiencia del intercambio de calor en sistemas de refrigeración o calefacción industrial.
¿Cuáles son las aplicaciones típicas de los tubos con aletas?
Se utilizan ampliamente en condensadores, evaporadores, intercambiadores de calor para refinerías de petróleo, plantas petroquímicas, centrales eléctricas y aplicaciones industriales de calderas.
¿Qué materiales se emplean en su fabricación?
El tubo base puede ser de acero al carbono, acero inoxidable, cobre, titanio o níquel, mientras que las aletas suelen fabricarse en aluminio o cobre debido a su excelente conductividad térmica.
¿Cuál es la diferencia entre los tubos extruidos y otros tipos de aletas?
Los tubos de aletas extruidas (aletas altas) se forman mediante el paso del material base por rodillos para dar forma a las aletas. Esto asegura una máxima transferencia térmica a diferencia de las aletas simplemente adheridas o cortadas en el tubo.
¿Es posible fabricar tubos con aletas bajo especificaciones personalizadas?
Sí, todos los parámetros como el diámetro del tubo, el paso de las aletas, el espesor de la pared y los materiales se pueden personalizar para cumplir con los requerimientos específicos de su aplicación industrial.
