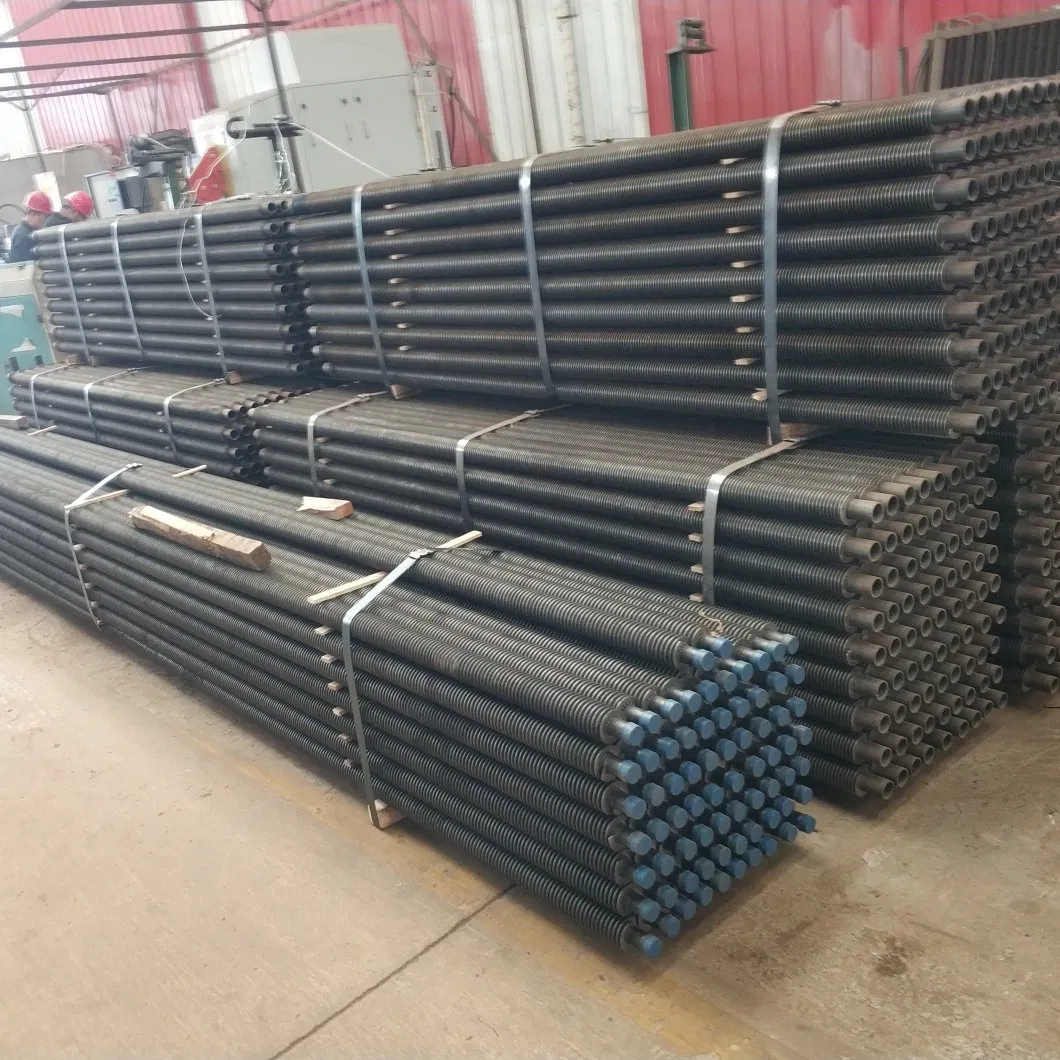

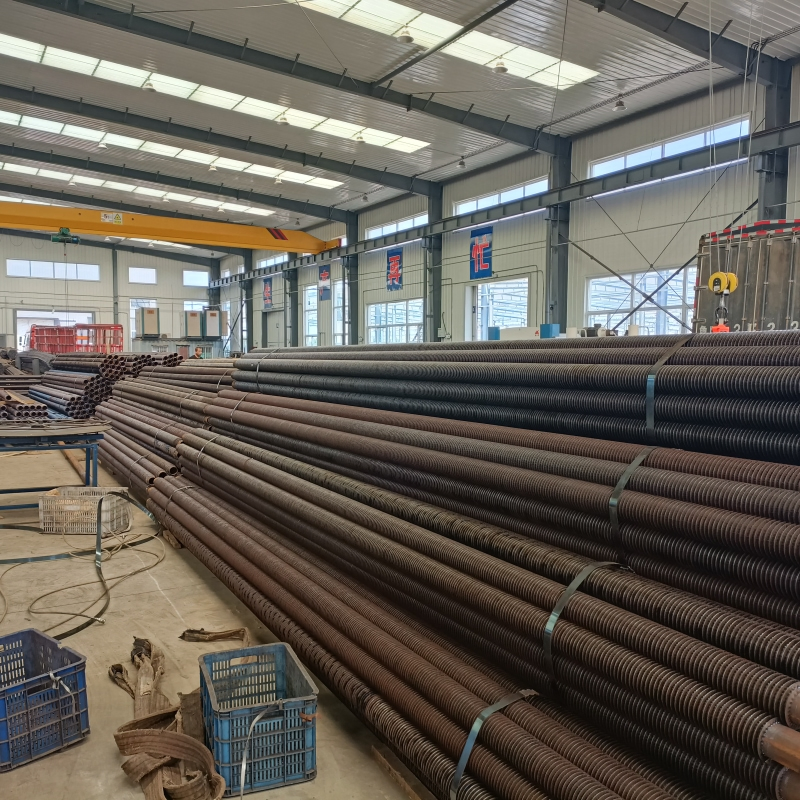

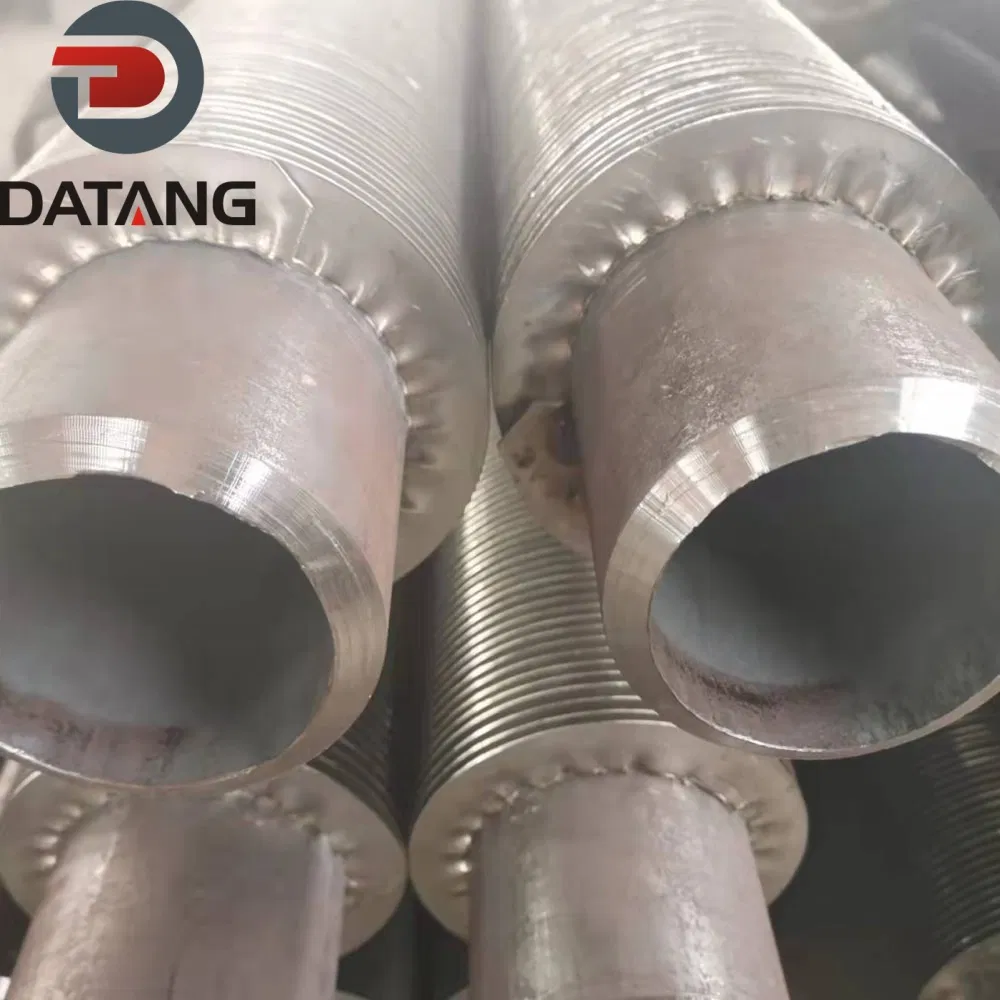

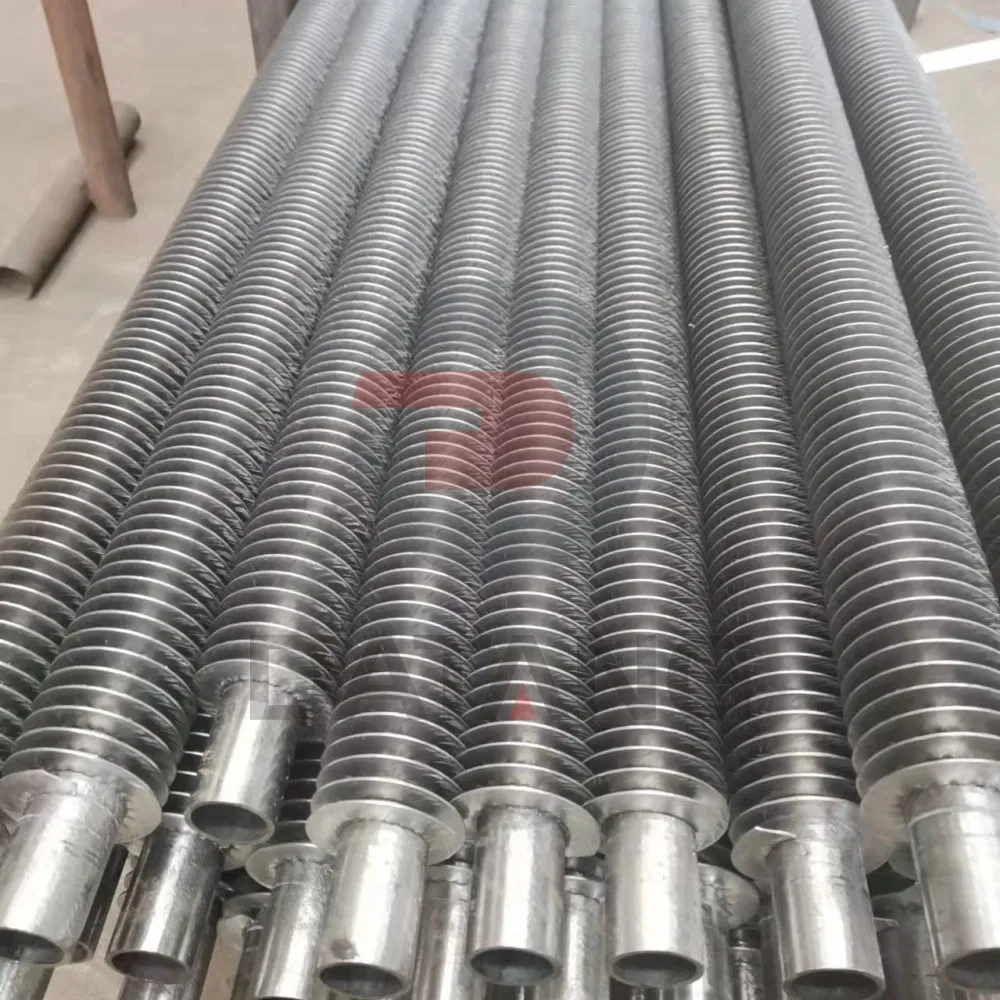

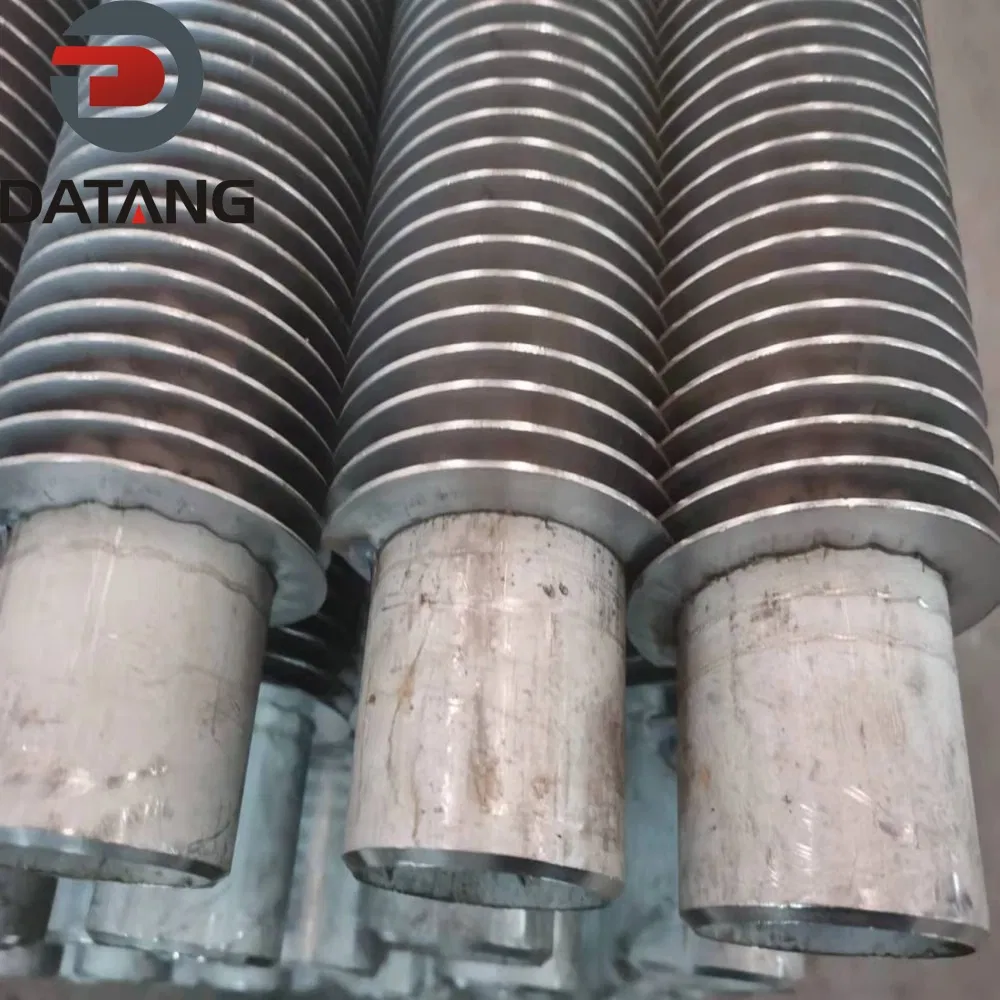

Las aletas son fabricadas por espiral enrollado la aleta alrededor del tubo base y la tubería. Durante el bobinado la aleta se suelda continuamente por soldadura de alta frecuencia dando el enlace más robusto entre la aleta y el tubo.
Este tipo de tubo se utiliza específicamente donde la aplicación implica una gran cantidad de tensiones mecánicas como vibraciones continuas. La unión de soldadura entre el tubo y la aleta también garantiza que se logre una eficiencia de transferencia de calor casi perfecta, proporcionando los rangos de temperatura de funcionamiento más altos.
Estos tubos de aletas se utilizan en radiadores, precalentadores de aire, sistemas de recuperación de calor residual, y calderas. Son altamente preferidos en industrias como centrales eléctricas, industrias químicas, plantas de acero y sistemas de enfriamiento.
Resistencia mecánica: Excelente (puede limpiarse con chorros de alta presión a diferencia de otros tubos de aletas, reduciendo el tiempo de inactividad y aumentando la vida útil).
Protección contra la corrosión: Moderada
Rango de temperatura: Hasta un máximo de 500 grados C

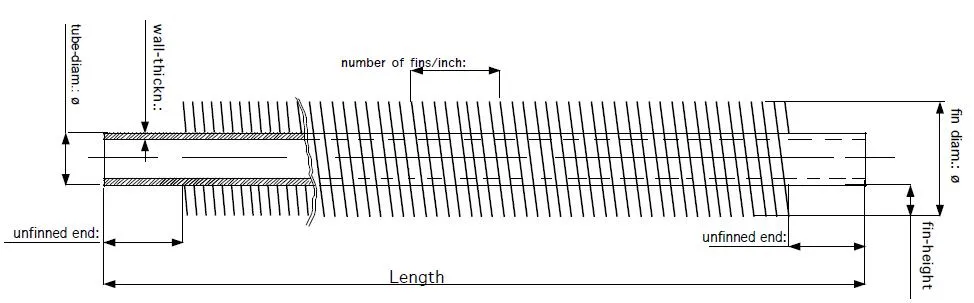

| No. | Detalles | Rango de Fabricación |
|---|---|---|
| 1 | Material del tubo base | Acero inoxidable, acero al carbono, acero aleado, titanio, cobre, acero inoxidable dúplex, e Inconel, etc. |
| 2 | Diámetro exterior del tubo base | 16,00 mm a 225,00 mm (½" NB a 8" NB) |
| 3 | Espesor del tubo base | 2,50 mm y más |
| 4 | Longitud del tubo base | 500 mm mín. A 12000 mm |
| 5 | Material de la aleta | Acero al carbono, acero aleado y acero inoxidable |
| 6 | Espesor de la aleta | 0,80 mm a 2,50 mm |
| 7 | Densidad de la aleta | 79 FPM (2 FPI) A 276 FPM (7 FPI) |
| 8 | Altura de la aleta | 9,8 mm a 25,00 mm |
| 9 | Extremos desnudos | Según los requisitos del cliente |
| 10 | Capacidad de fabricación | 3,00,000 metros por año |
Aplicable en refrigeradores posteriores, refrigeradores de aire, calentadores de aire, enfriadores de aire de carga, condensadores, calentadores de convección, calentadores eléctricos, evaporadores, refrigeradores de fluidos, refrigeradores de gas, tuberías de calor, refrigeradores de hidrógeno, secadoras industriales, refrigeradores intermedios, calentadores de inmersión, refrigeradores de aceite, radiadores, refrigeración, recuperación de disolventes e intercambiadores de calor de vapor a aire.

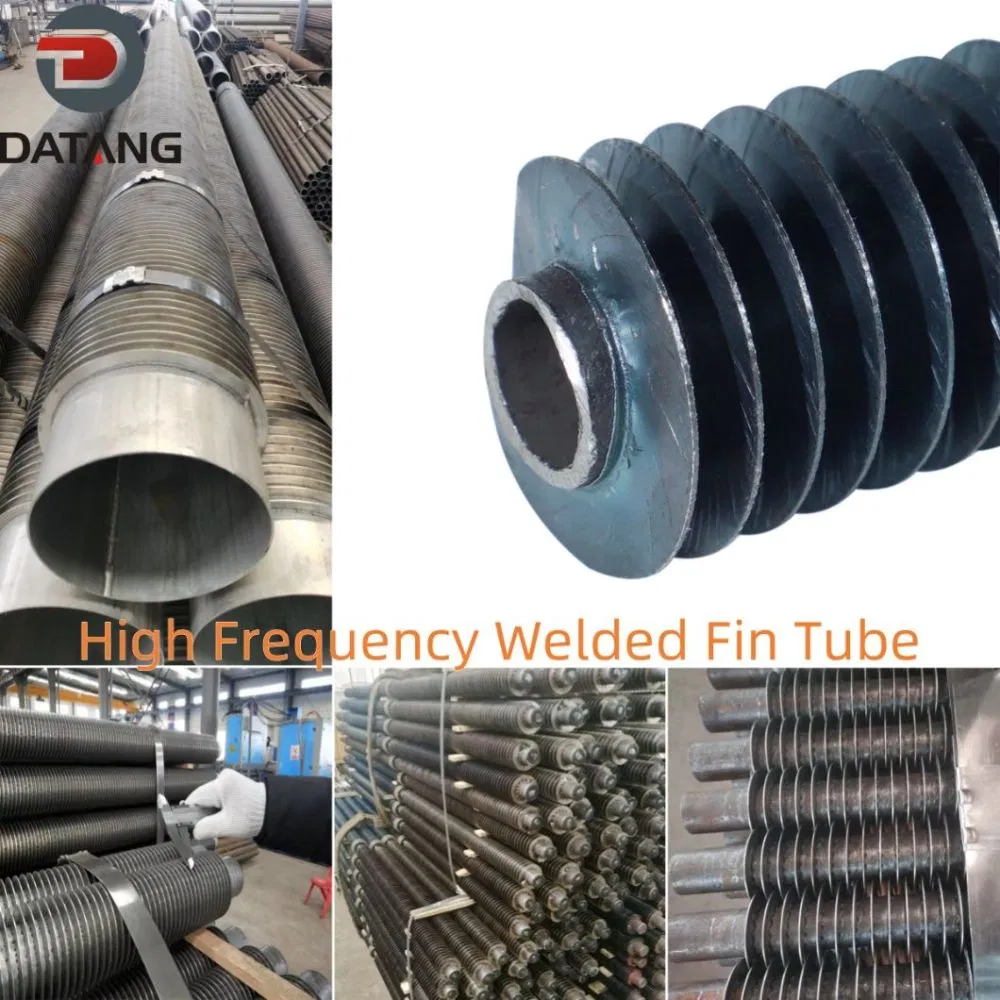

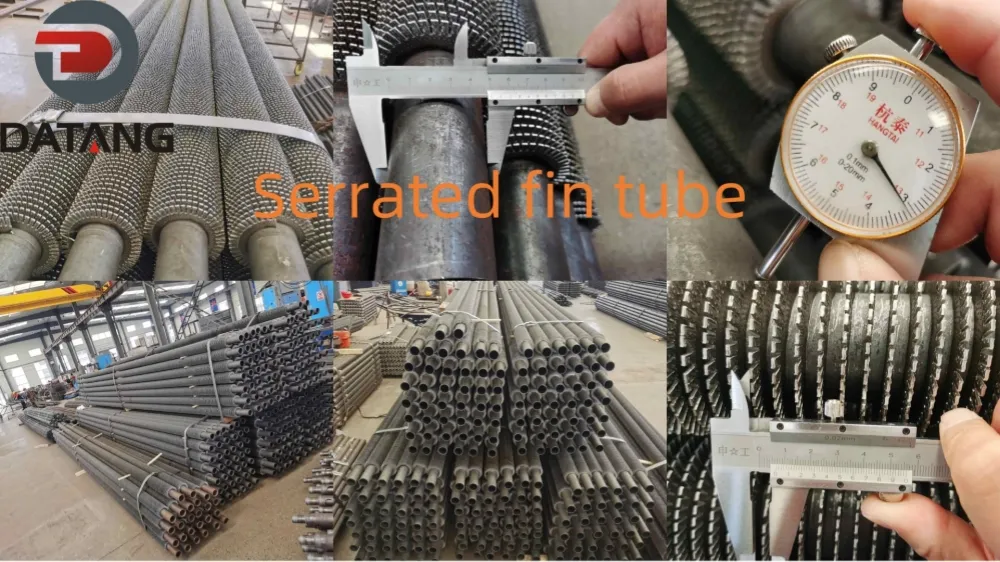

La aleta de acero, sólida o dentada, se enrolla helicoidalmente y se suelda de forma continua al tubo por soldadura de alta frecuencia. Esto produce un enlace aleta-tubo homogéneo y limpio sin material de soldadura adicional, garantizando un flujo térmico altamente eficiente y una excelente resistencia a la corrosión.
Flexión del tubo: Equipado con tecnología de flexión en frío simple o dúplex para manipular ambos extremos en una sola operación, asegurando la alineación exacta en diámetros de 31 mm a 76 mm.
Protección contra la corrosión: Aplicación opcional de revestimiento protector en las superficies externas según las especificaciones del diseño requerido.

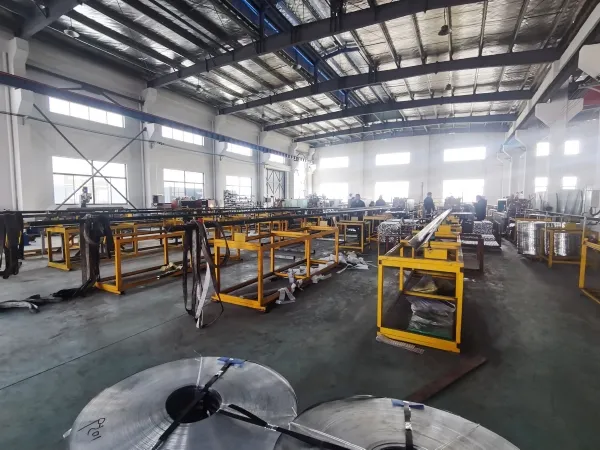

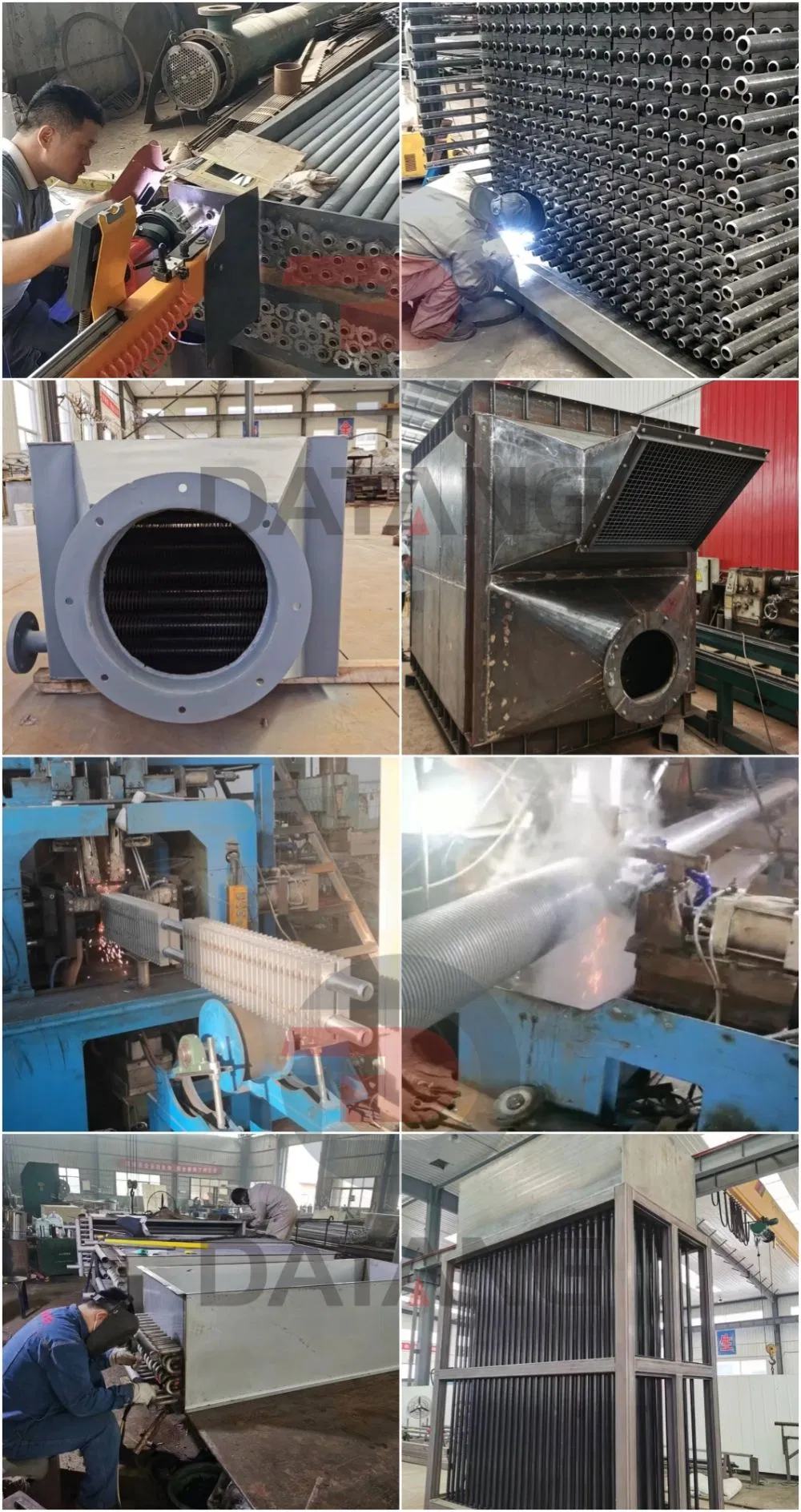

Contamos con un equipo técnico y de ventas profesional dedicado a diseñar soluciones personalizadas para cada proyecto. Disponemos de instalaciones avanzadas para la fabricación de diversos tipos de tubos con aletas:
| Producto | Tipo | Material Tubo | Material Aleta | Dimensión Tubo (mm) | Dimensión Aleta |
|---|---|---|---|---|---|
| Tubo con aletas del intercambiador de calor | Tubo de entrada extruido | Todo tipo de material | Aluminio A1100 | 15,88 ~ 50,8 | 7 ~ 11,5 FPI / Max 16mm Altura |
| Tubo en L (Envoltura) | Todo tipo de material | Cobre C1100, C1220 | 12,70 ~ 50,8 | 7 ~ 11,5 FPI / Max 16mm Altura | |
| Tubo G-Fin (Incorporado) | Todo tipo de material | Aluminio A1100, A1050, A1060 | - | - | |
| Tubo de aletas soldadas AF | Acero al carbono / Inoxidable / Aleado | Acero al carbono / Inoxidable / Aleado | 12,70 ~ 160 | 1,5 ~ 7 FPI / Espesor 0,8 ~ 3,2mm | |
| Aleación de cobre integral | C12200, C11000, C70600 | C12200, C11000, C70600 | 15,88 ~ 22,23 | 5 ~ 9 FPI / Max 12mm Altura | |

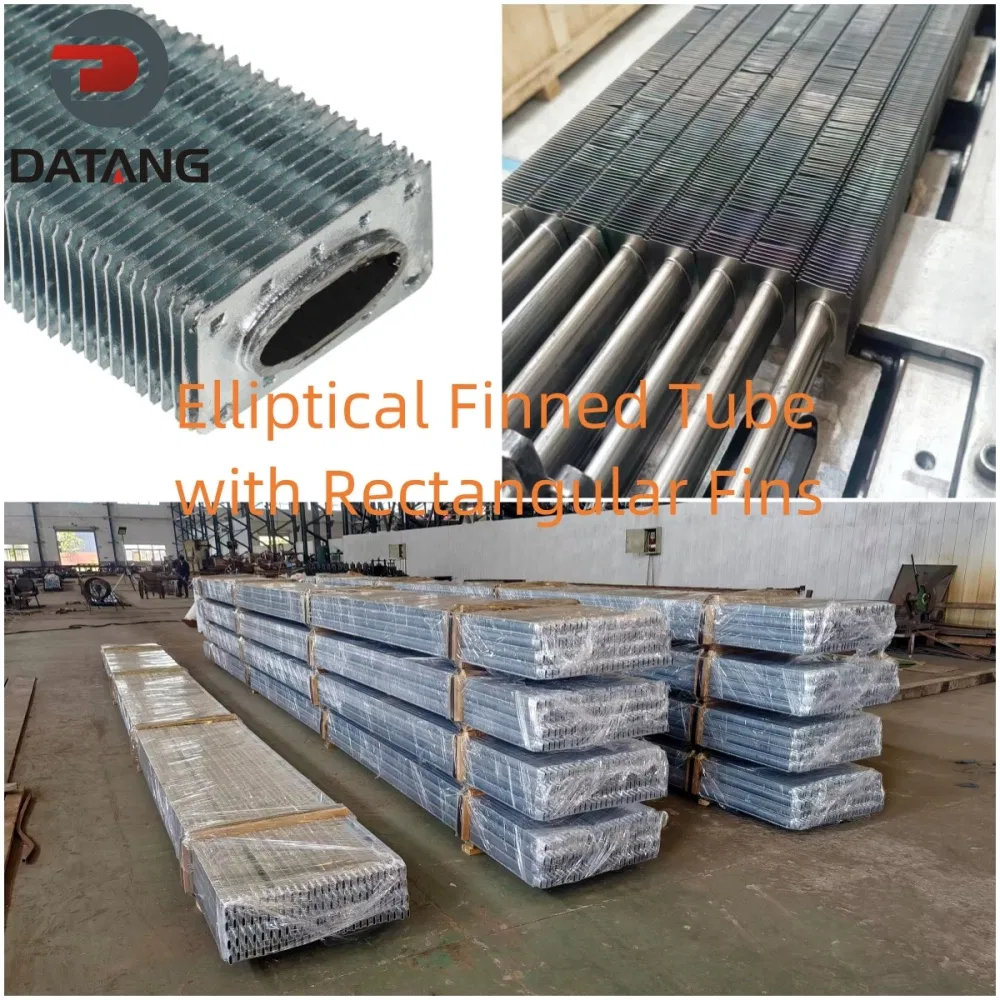

| Tubo ovalado con aletas | Acero carbono / Inoxidable / Aleación / Cobre | Acero carbono / Inoxidable / Aleación / Cobre | Todos los tamaños | 5 ~ 15 FPI | |
| Tubo de entrada monometálica | Acero al carbono, inoxidable, titanio, latón | - | 9,52 ~ 40 | 12, 16, 19, 28 FPI | |
| Tubo corrugado | Tubo corrugado estándar | Todo tipo de material | - | 6,35 ~ 40 | 2 ~ 9 FPI |

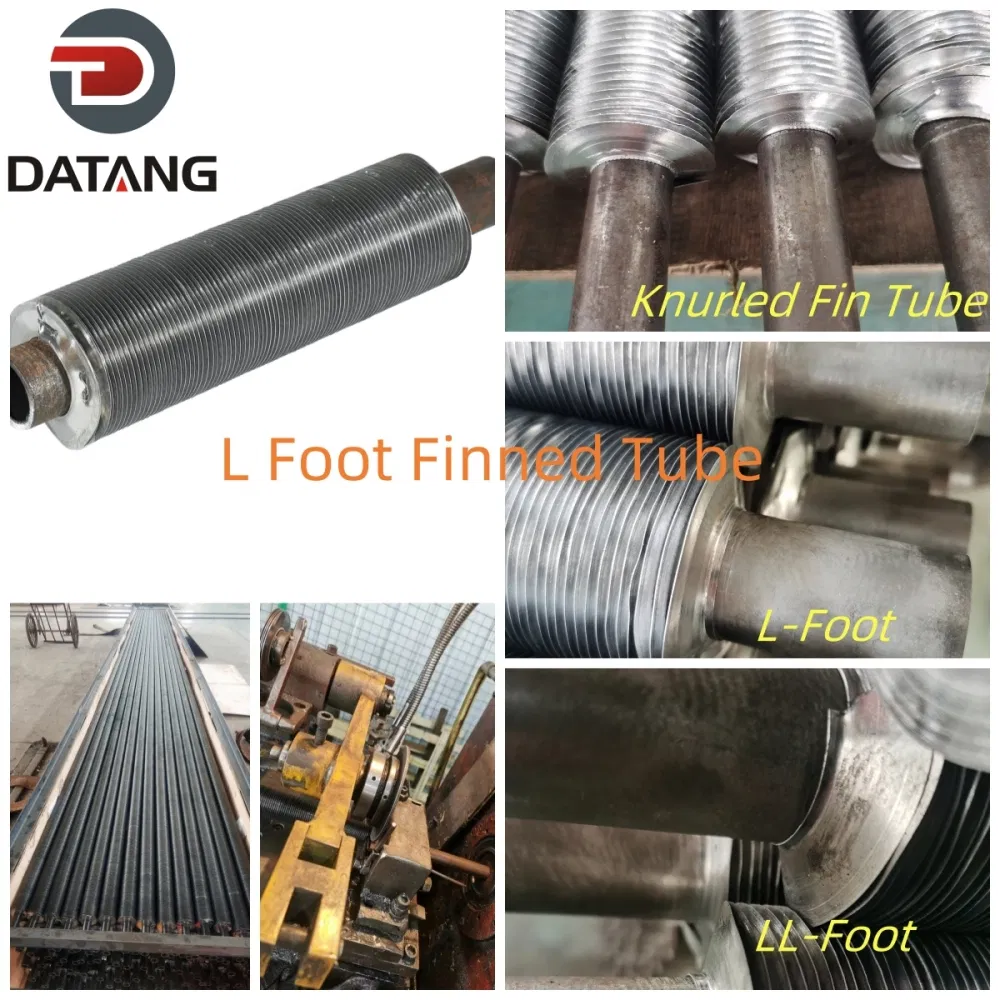

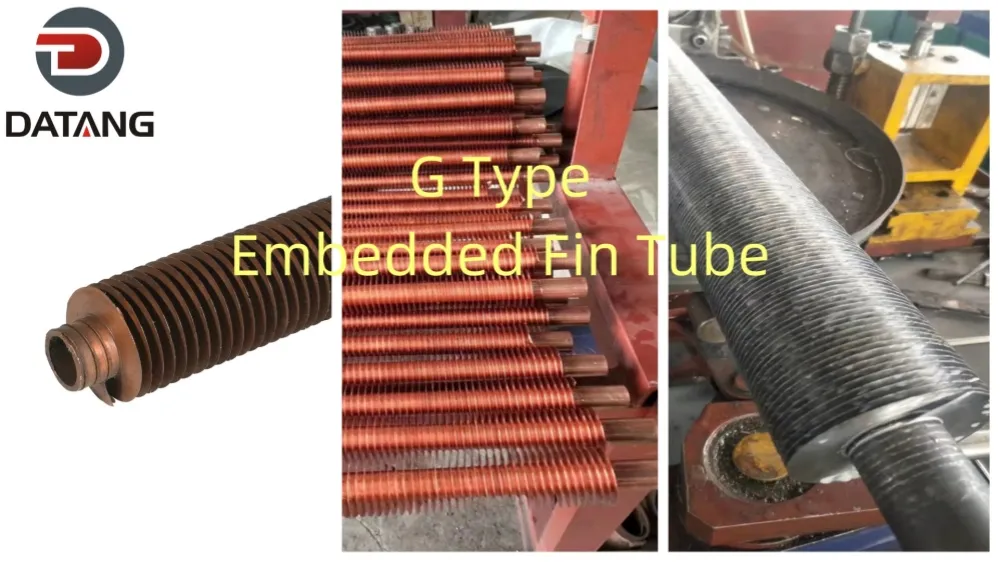

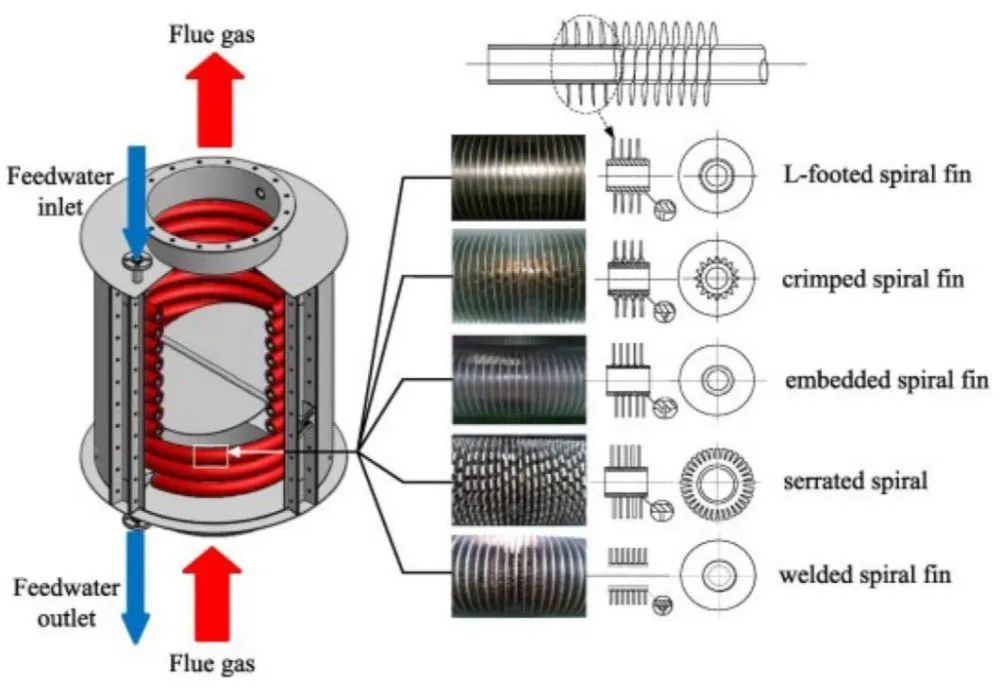

Variedad de tecnologías de aletas: Ofrecemos tubos con aletas de tensión (L-fin, LL-fin, KL-fin), tubos con aletas incrustadas (G-fins) y tubos con aletas extruidas, diseñados principalmente para sistemas de enfriamiento de aire y aplicaciones de transferencia térmica de alta exigencia.

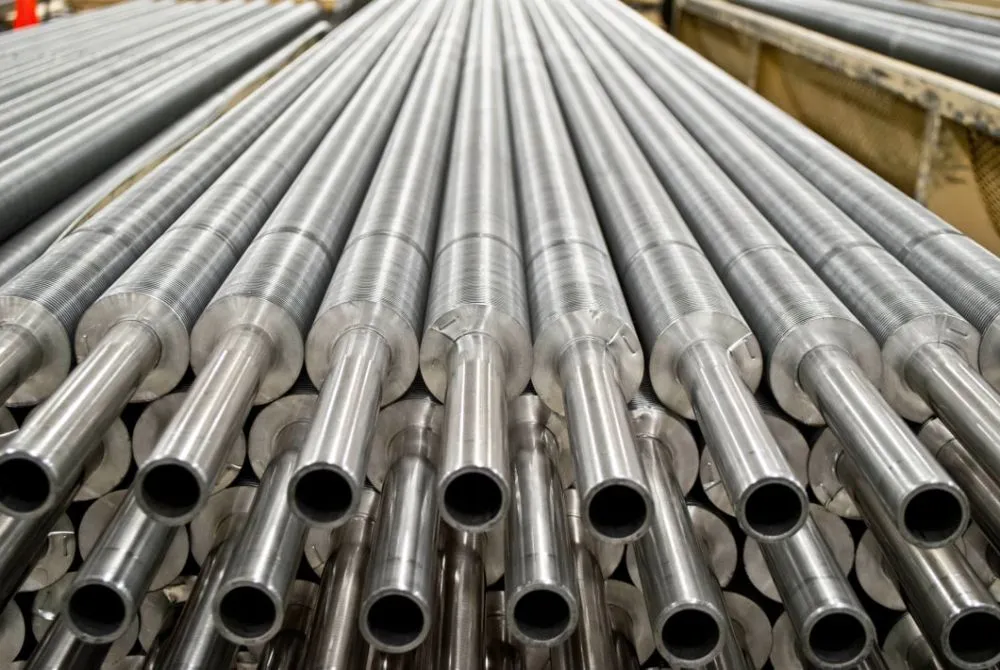

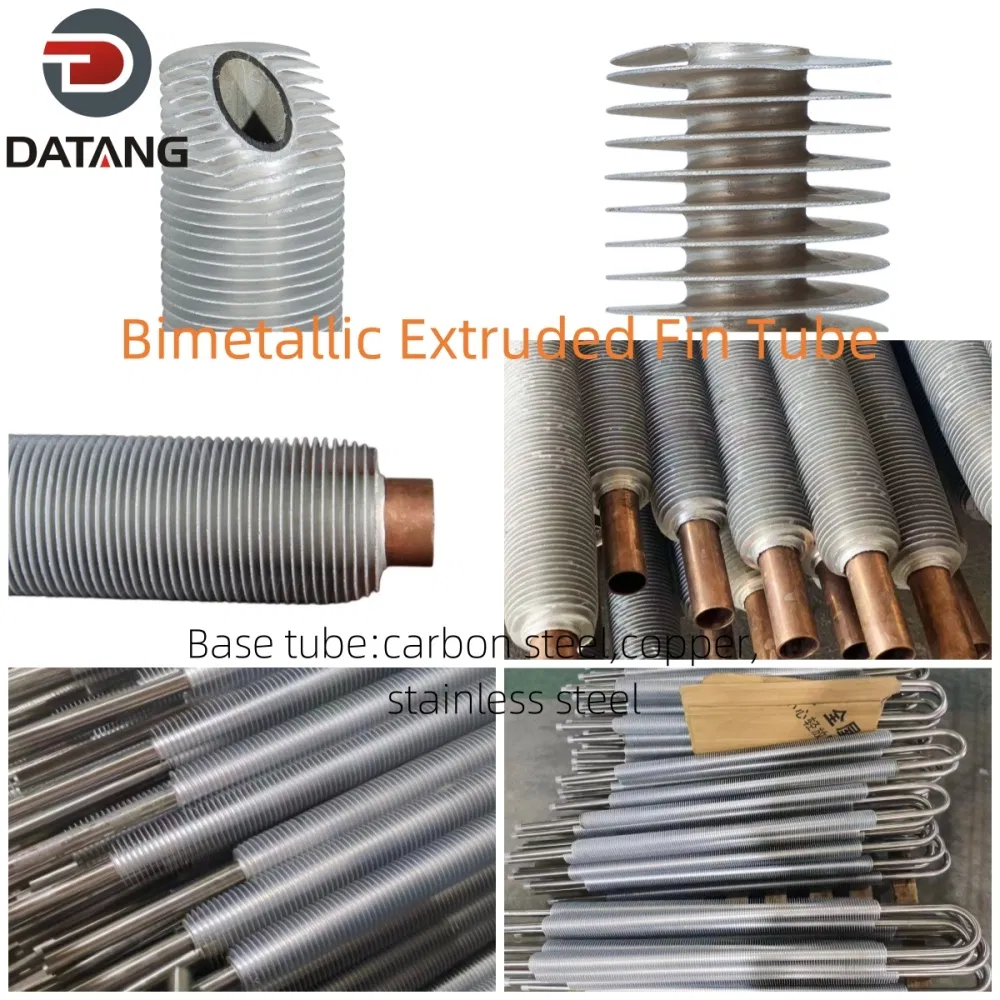

Formado por un tubo bimetálico que consta de un tubo exterior de aluminio y un tubo interior de prácticamente cualquier material base. Este proceso ofrece un acoplamiento perfecto bajo una alta presión de extrusión (1200 psi), lo que resulta en una transferencia térmica de rendimiento óptimo y una protección anticorrosiva superior al cubrir completamente el tubo base.
Rango térmico: Soporta hasta un máximo de 300 grados C
Resistencia mecánica: Excelente limpieza mediante chorros de alta presión sin deformación de la aleta.
Somos un fabricante y mayorista de renombre que exporta a los mercados mundiales durante 18 años. Contamos con un equipo técnico y de ventas profesional para diseñar soluciones a medida y proporcionar la personalización de productos requerida por su proyecto.
Personalizamos intercambiadores de calor de tubos con aletas, refrigeradores de aire, radiadores, economizadores, condensadores y vaporizadores/evaporadores. Disponemos de un amplio inventario que incluye tubería sin soldadura de acero al carbono de alta calidad, tubería de ERW, tubería de SSAW y tubería de acero aleado para la fabricación rápida de tubos con aletas. También están disponibles racores de tubería y bridas complementarias.
