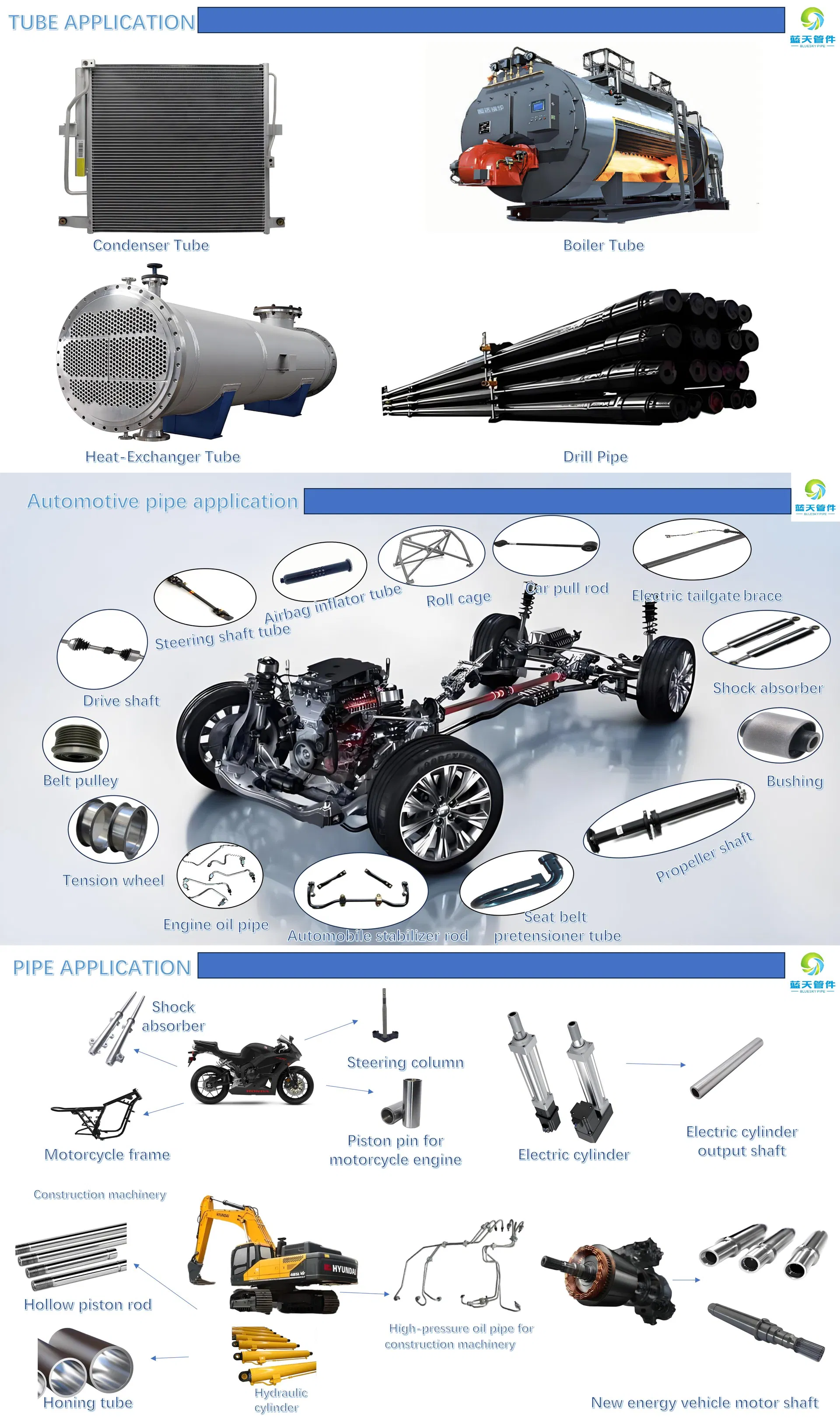

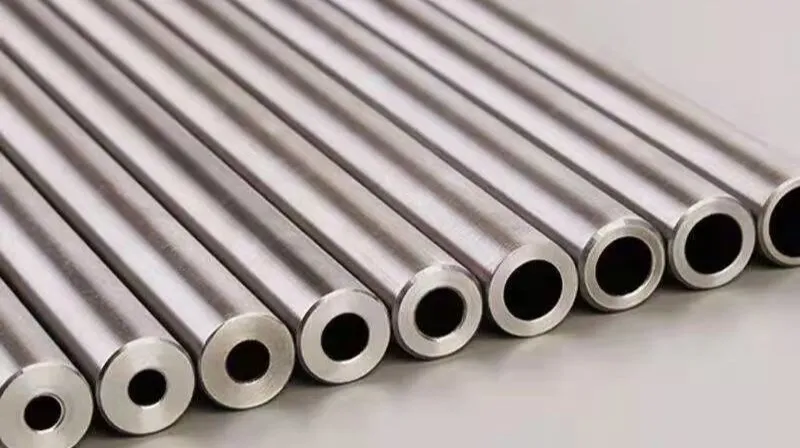

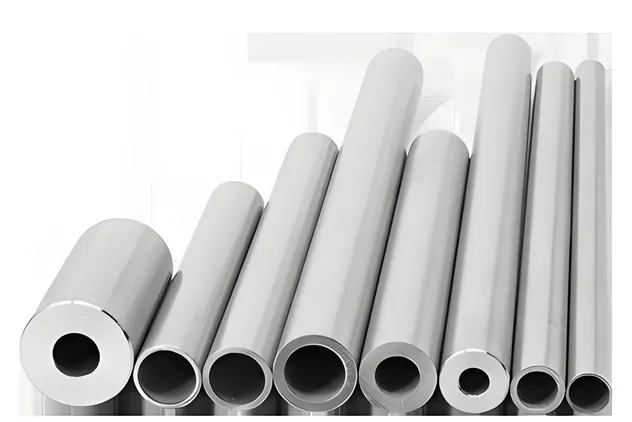

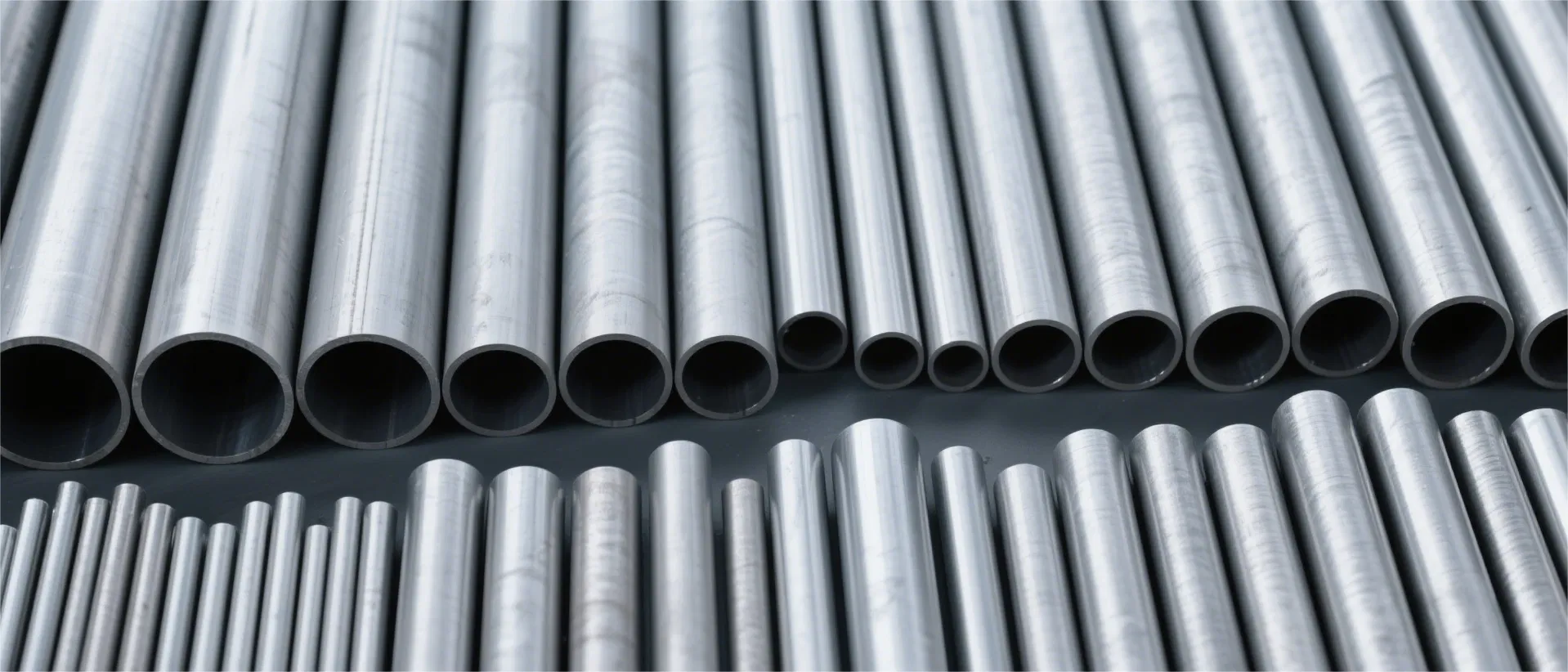

Un tubo de acero de precisión es un cilindro de acero hueco fabricado con alta precisión dimensional, tolerancias estrictas y excelente calidad de superficie, típicamente a través de procesos como dibujo en frío o laminado en frío. Estos tubos se utilizan en aplicaciones donde el ajuste exacto, el rendimiento y la resistencia son críticos, como en sistemas hidráulicos y neumáticos, la industria automotriz y aeroespacial. Los tipos comunes incluyen el Mandrel dibujado sobre (DOM), sin costuras (CDS/HRS), y soldado (ERW), y está disponible en formas redondas, cuadradas y rectangulares.
Norma Aplicable: ASTM A519 / EN10305-1 / EN10305-4 / DIN 2391 / GB3639 / YB4675

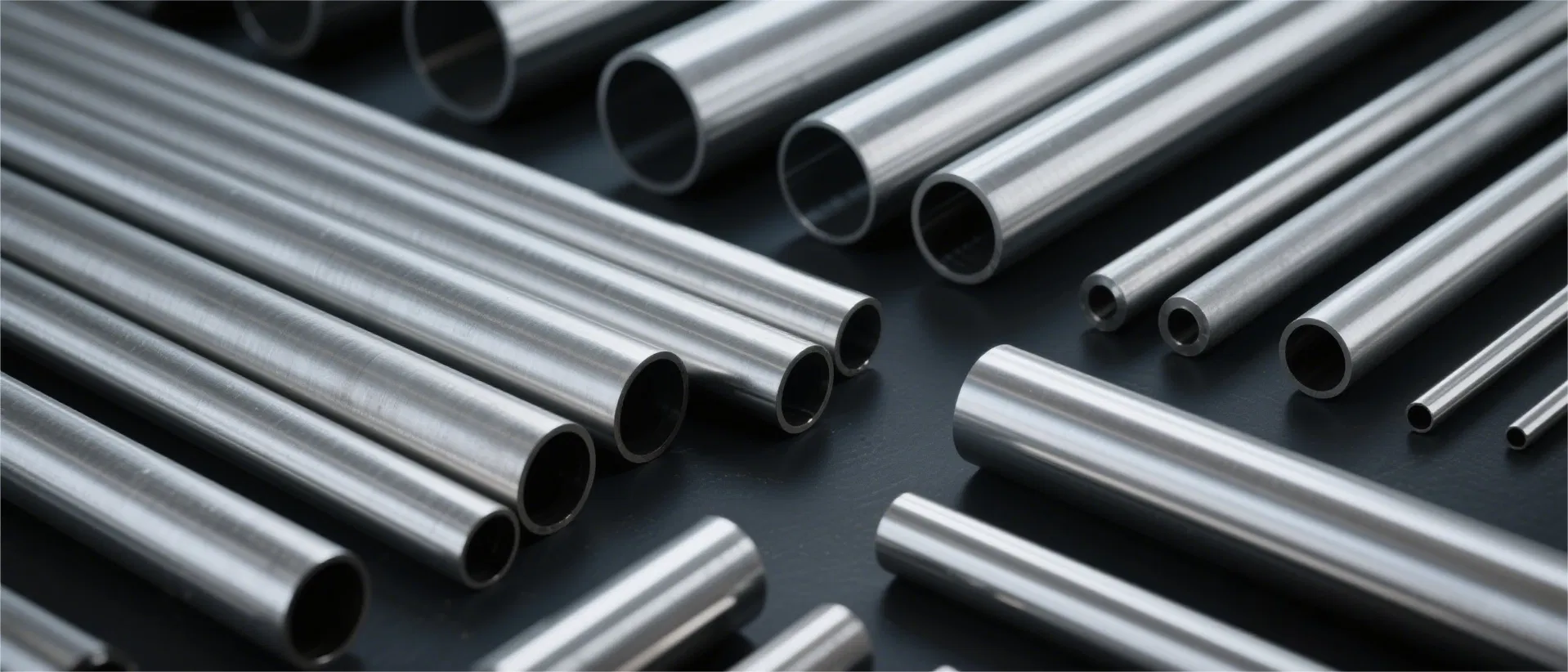

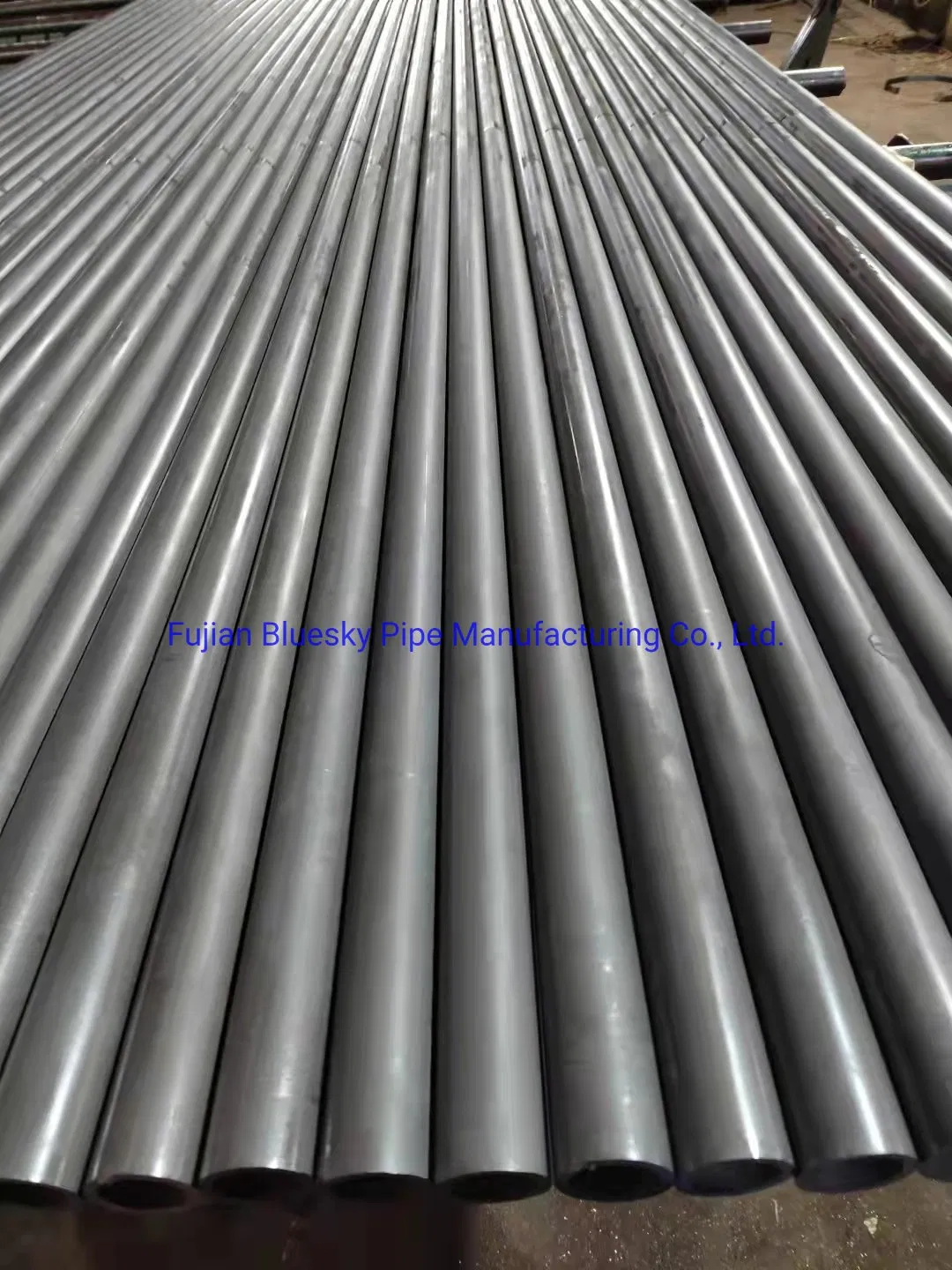

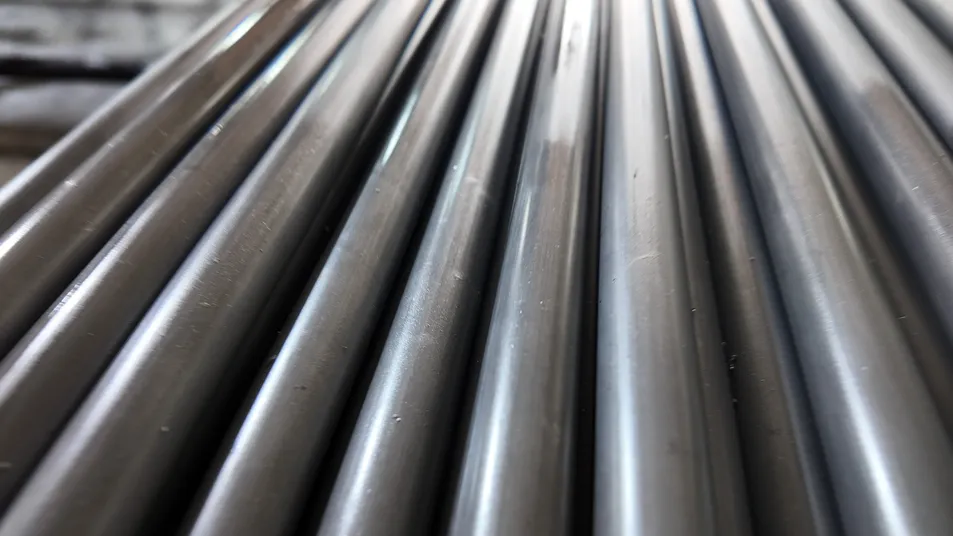

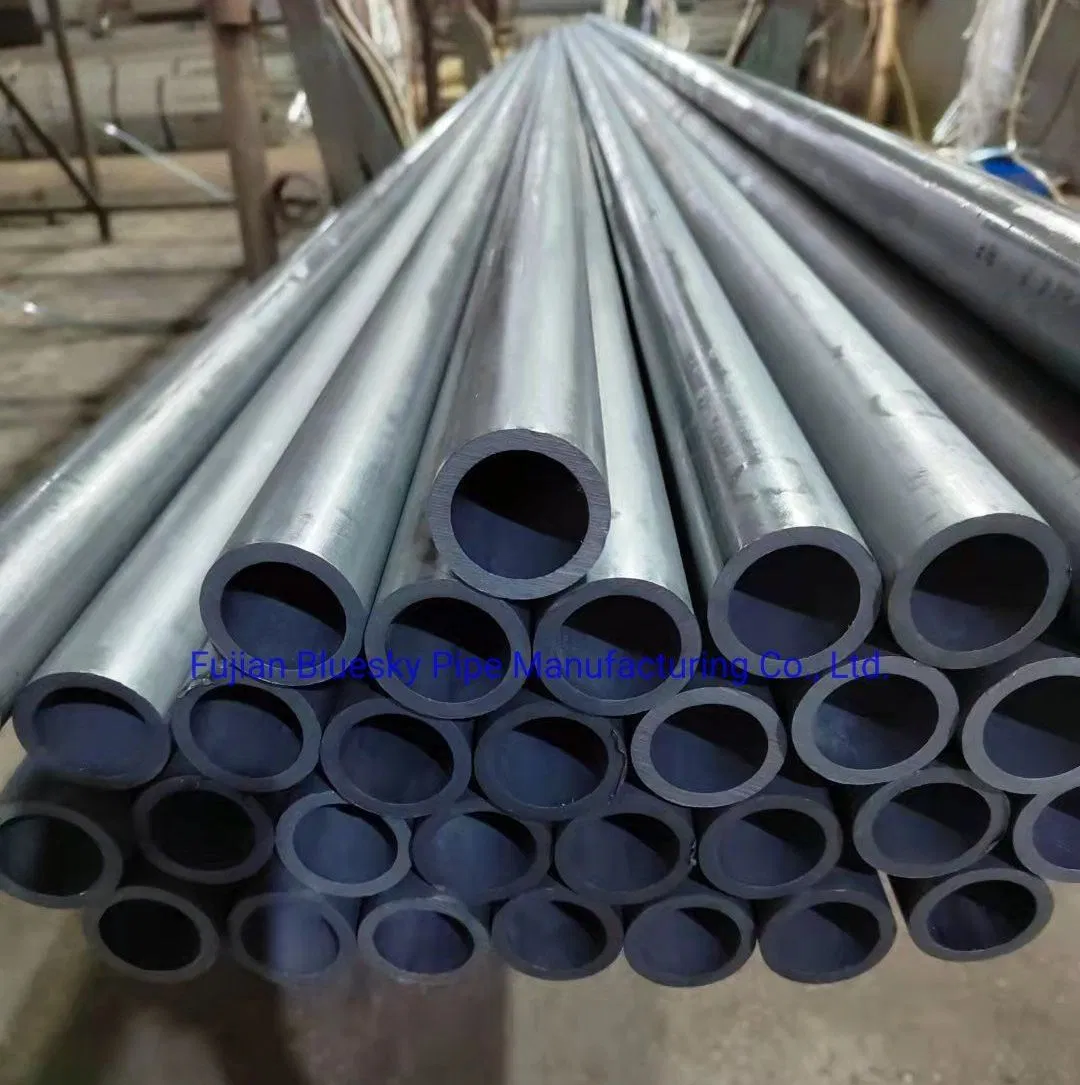

Los tubos de acero sin soldadura de precisión son tubos de acero duraderos y de alta precisión fabricados sin soldaduras para aplicaciones que requieren resistencia y precisión, como sistemas hidráulicos y neumáticos. Se producen a partir de palanquillas de acero sólido y luego en frío o laminado en caliente para lograr tolerancias ajustadas, superficies lisas y espesor de pared uniforme.
Norma Aplicable: EN10305-2 / EN 10305-6 / ASTM A513 Tipo 5 y 6 / DIN2393 / DIN2394 / GB31315
Los tubos soldados laminados o de extracción en frío de precisión son tubos de acero de alta precisión fabricados por bandas de acero de soldadura y, a continuación, en frío para lograr una precisión dimensional superior. Comúnmente conocidos como tubos DOM, ofrecen tolerancias ajustadas (0,015mm - 0,02mm) y excentricidad mínima.
Norma Aplicable: EN10305-5 / ASTM A513 / ASTM A519 / DIN 2395 / GB3094

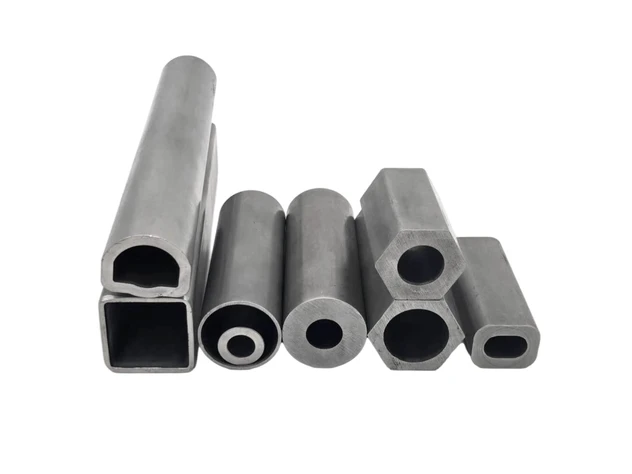

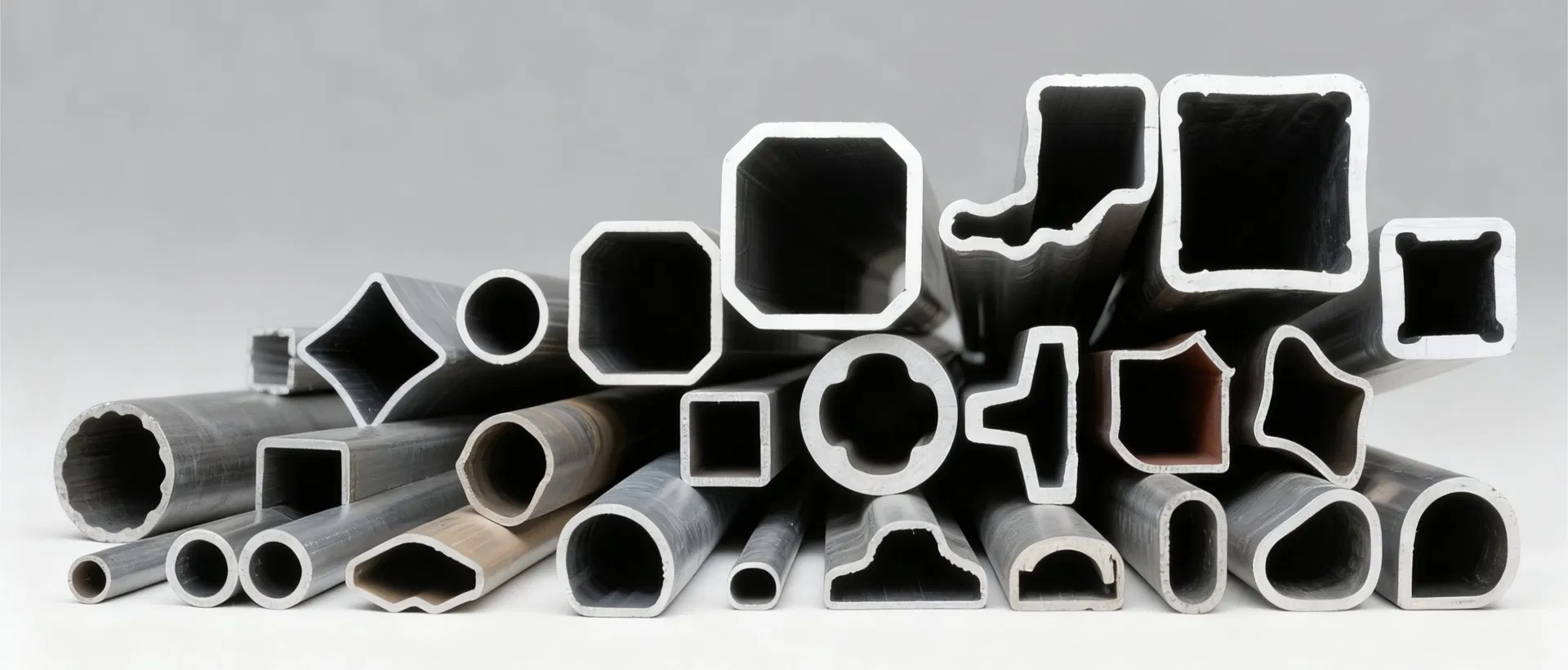

Un tubo con forma de precisión es un tubo fabricado para tener tolerancias muy ajustadas y una forma transversal específica (cuadrado, rectangular, ovalado, etc.). Se utilizan en la industria aeroespacial, automoción y construcción por su alta resistencia y precisión dimensional.

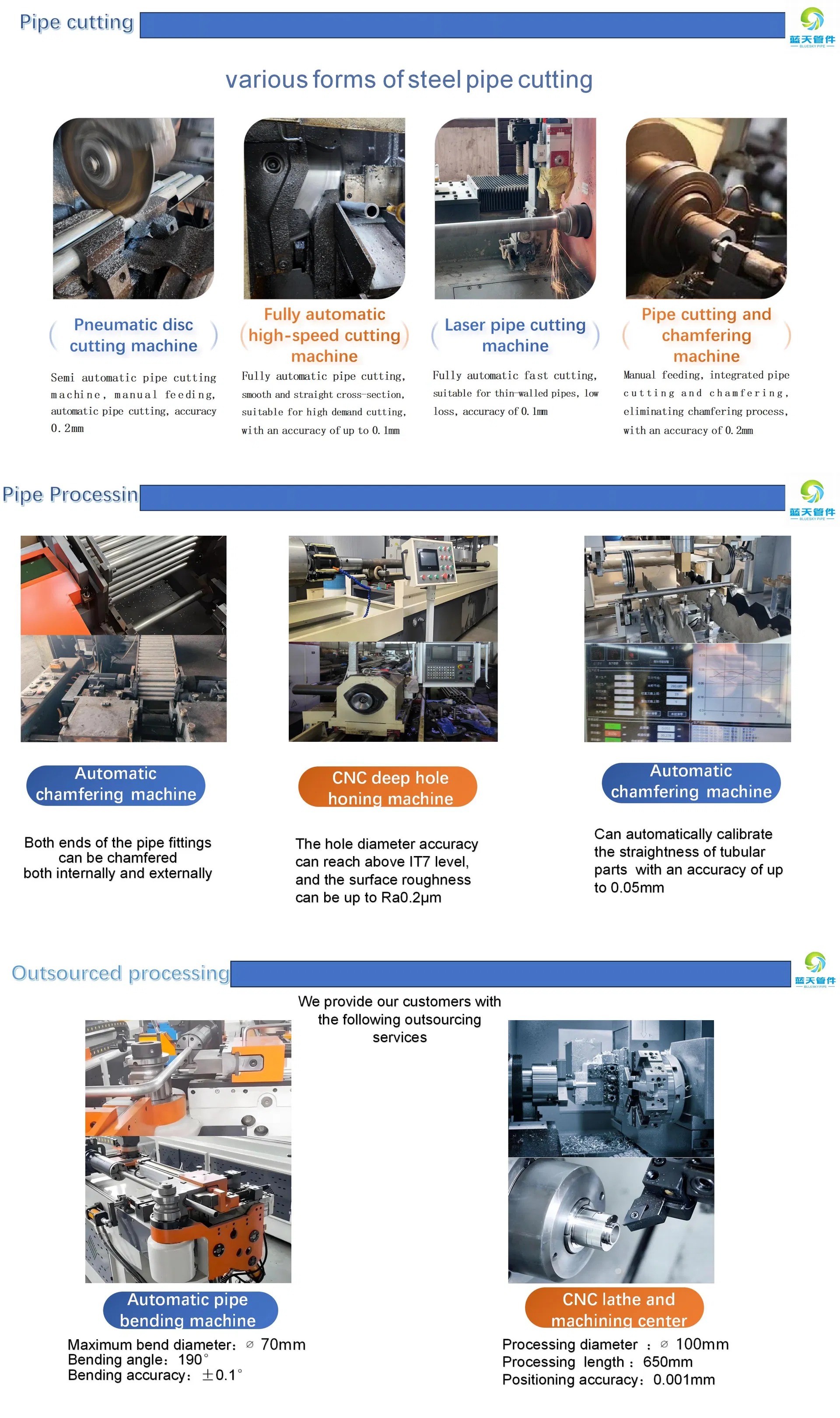

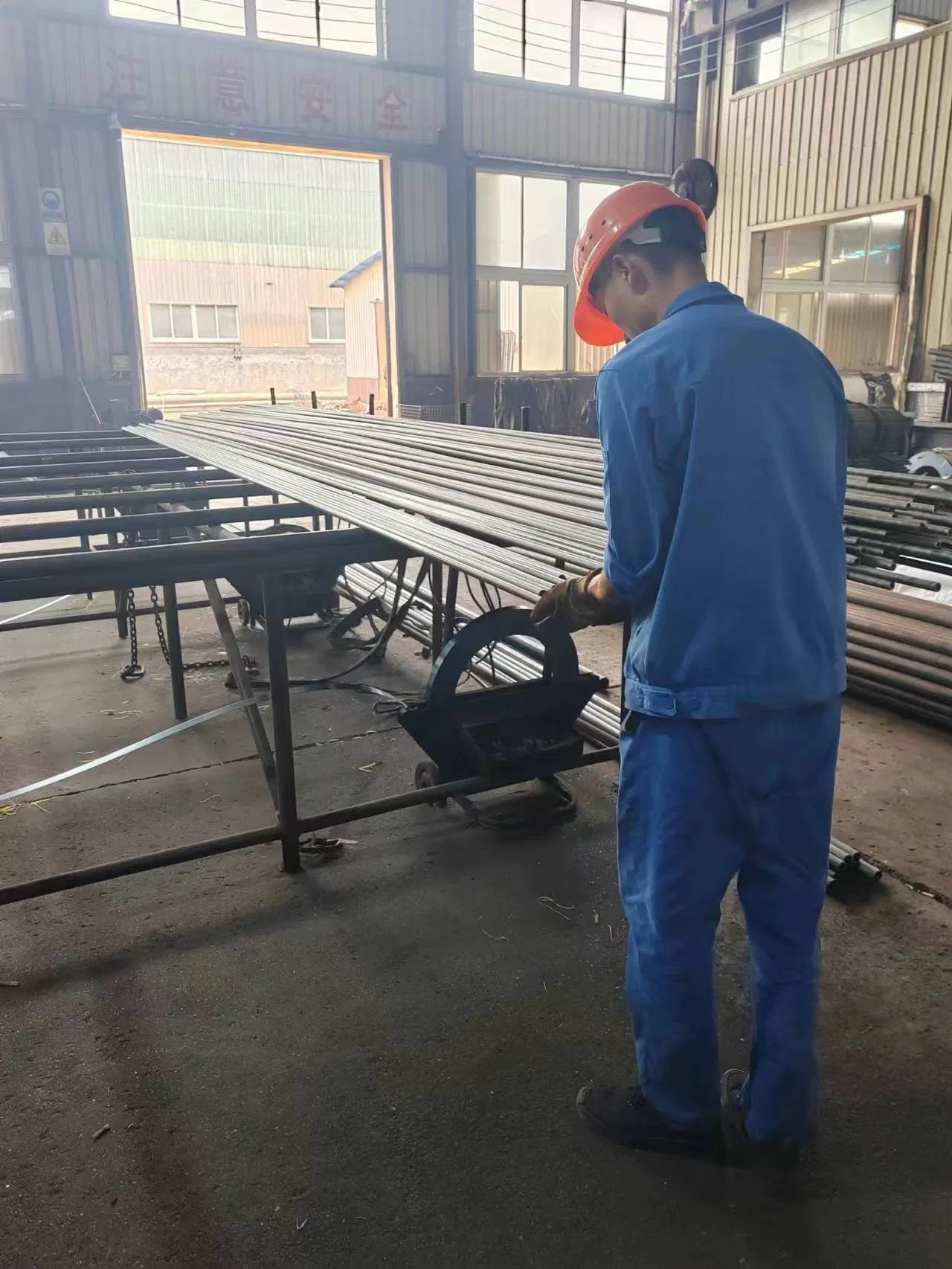

Aceptamos la personalización del producto y contamos con múltiples formas de corte para tubos de acero. Tras el procesamiento, la rectitud de nuestro tubo de diámetro pequeño puede alcanzar 0,05 mm. Estos componentes se utilizan principalmente como ejes huecos o rodillos para motores eléctricos.

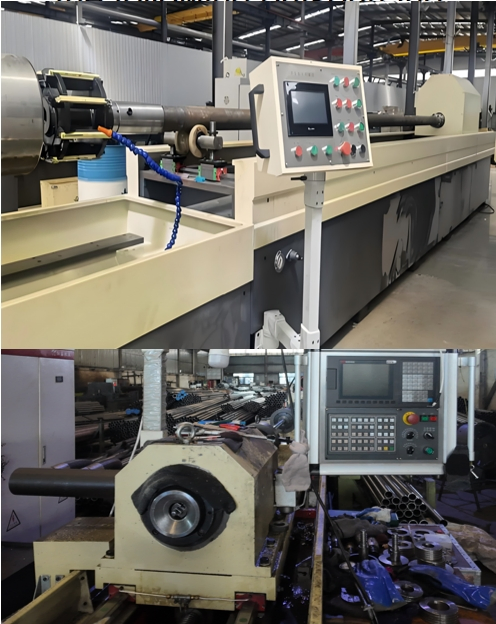

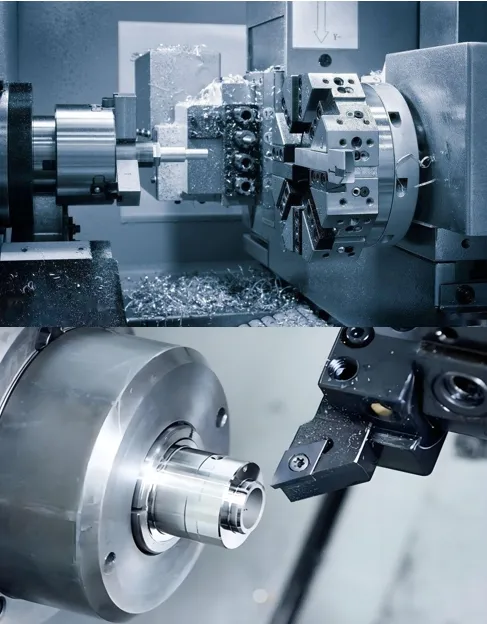

También proporcionamos servicios de procesamiento integral, incluyendo rectificado de precisión, doblado y mecanizado CNC avanzado para todo tipo de tuberías industriales.
La precisión del diámetro del taladro puede alcanzar por encima del nivel IT7 y la rugosidad de la superficie interior hasta Ra0.2μm.

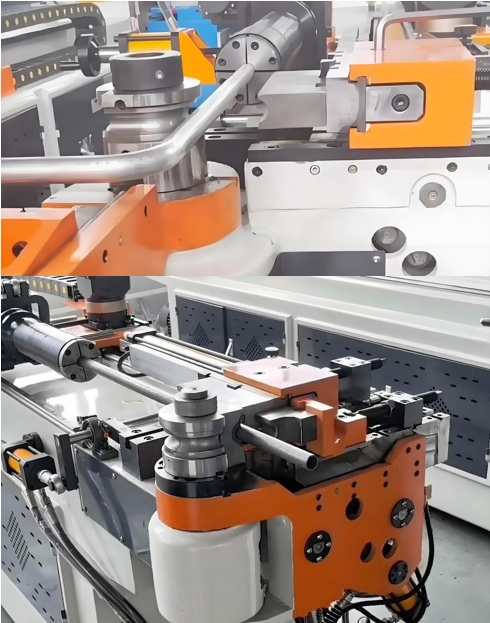

Diámetro máximo de curvatura: ∅70mm. Ángulo máximo de flexión: 190° con una precisión de ±0,1°.
Diámetro de transformación: ∅100mm. Longitud de procesamiento: 650mm con precisión de posicionamiento de 0,001mm.

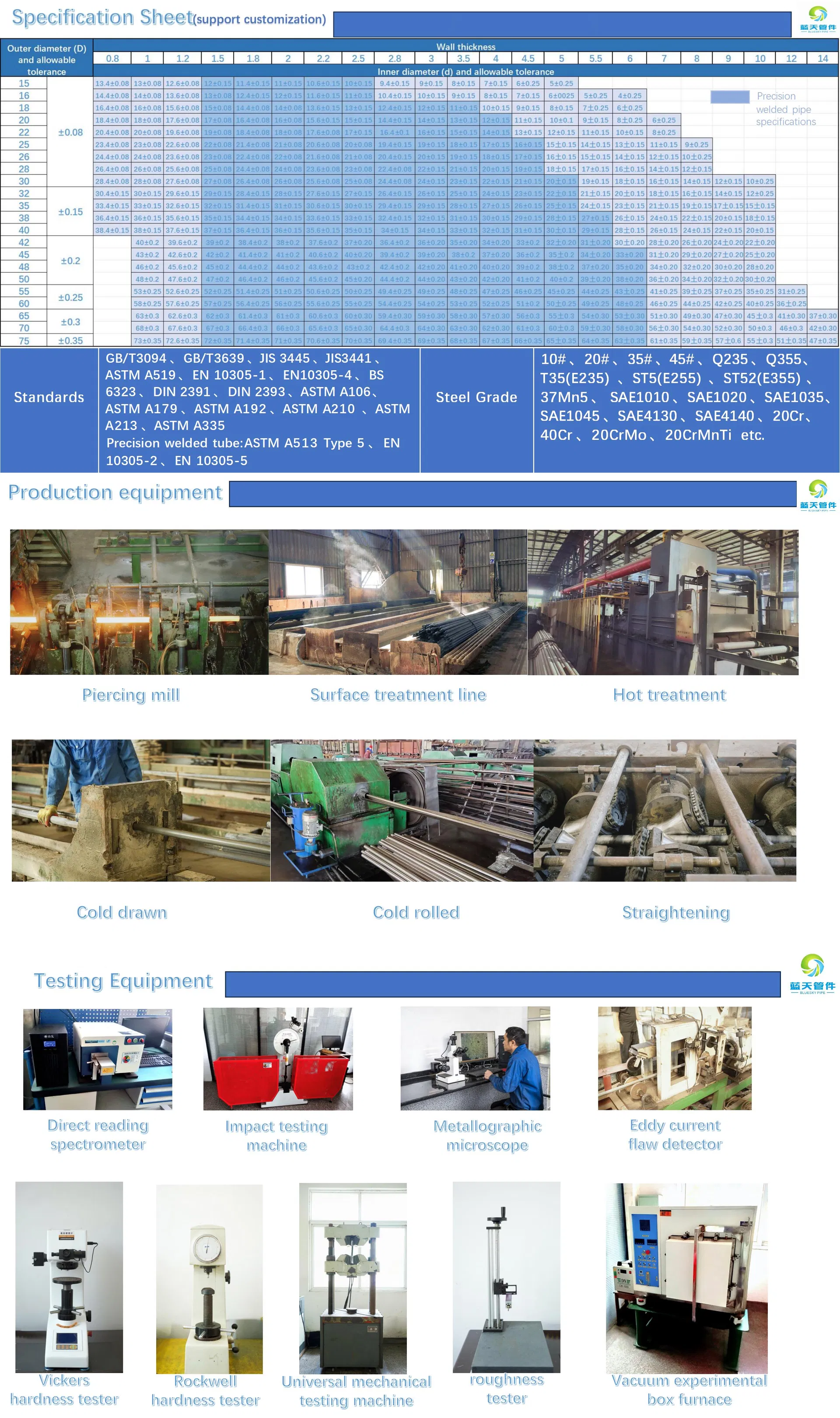

| Tipo de Tubo y Norma | Espesor de pared (Métrico) | Espesor de pared (Imperial) | |
|---|---|---|---|
| Tubo soldado: ASTM A513 Tipo 5 o EN 10305-2 | 1,5 - 6 mm | 0,06 - 0,23 pulg. | |
| Tubo sin soldadura: ASTM A519 / EN10305 / DIN2391 / GB3639 | 1 - 14 mm | 0,039 - 0,55 pulg. | |
| Grado de Acero | 1010, 1020, 1035, 1040, 1340, 1524, 4130, 4140, E195, E235, E275, E355, o personalizado | ||
| Paquete | Caja de madera, bolsa de tela impermeable o personalizado | Tiempo de entrega | 25 - 40 días |
| Plazo de pago | T/T, L/C | Condiciones comerciales | EXW, FOB, CFR, CIF |
| MOQ | 1 tonelada | Tratamiento de superficie | Aceite protector, fosfatación, pulido |
| Tolerancias de Diámetro (ASTM A513 TIPO 5 / A519; GB3639; EN10305; DIN2391) | ||||
|---|---|---|---|---|
| Rango de Tamaño OD [mm] | Tolerancia Superior DE | Tolerancia Inferior DE | Tolerancia Superior ID | Tolerancia Inferior ID |
| 12,70 a 43,75 | +0,13 | 0,00 | 0,00 | -0,13 |
| 43,18 a 53,31 | +0,15 | 0,00 | 0,00 | -0,15 |
| 53,34 a 63,47 | +0,18 | 0,00 | 0,00 | -0,18 |
| 63,50 a 73,63 | +0,20 | 0,00 | 0,00 | -0,20 |
| Referencia de Equivalencia de Materiales Internacionales | |||||
|---|---|---|---|---|---|
| GB (China) | TCT (Rusia) | ASTM (EE. UU.) | JIS (Japón) | NF (Francia) | DIN (Alemania) |
| 10 | 10 | 1010, 1012 | S10C | XC10 | C10, CK10 |
| 20 | 20 | 1020 | S20C | XC18 | C22, CK22 |
| 35 | 35 | 1035 | S35C | XC35, C35 | C35, CK35 |
| 45 | 45 | 1045 | S45C | XC45 | C45, CK45 |
| 42CrMo | 38XM | 4140 | SCM440 | 42CD4 | 42CrMo4 |
