Información Básica
No. de Modelo.
IR-B steel pipe
Tipo
sin Costura
Técnica
laminado en frío, dibujado en frío, pulido
Material
Aleación de acero
Tratamiento de superficies
tubo desnudo
Uso
Tubo de caldera, Hidráulico / Automóvil de tuberías, Industria de Maquinaria, Proposito especial
Sección Forma
Círculo
tamaño
10mm~60mm
longitud
longitud fija, aleatoria
finalizar el procesamiento
extremos lisos
superficie
tubo desnudo, pintura antioxidante
Paquete de Transporte
embalaje estándar para navegar
Especificación

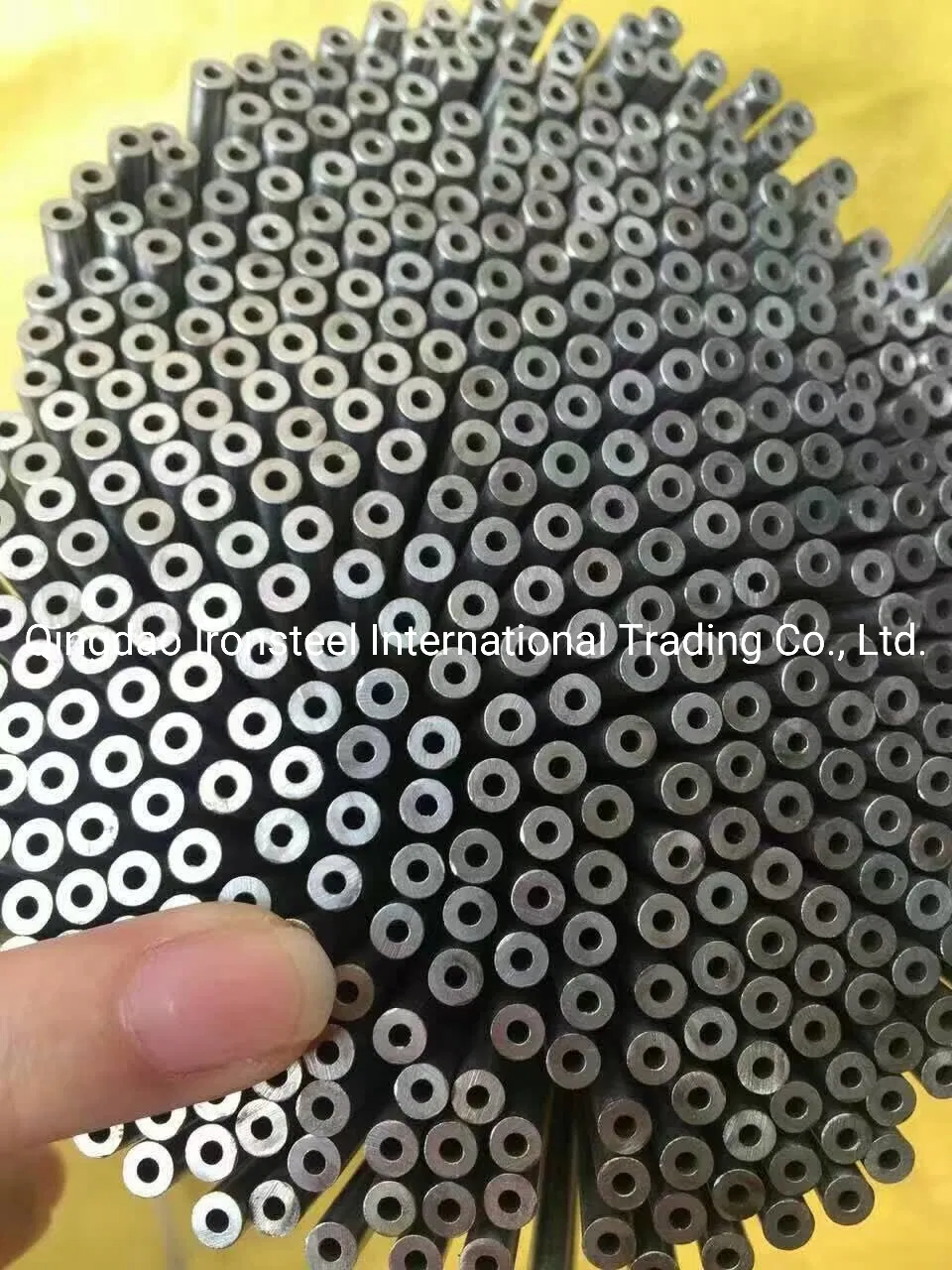

diámetro pequeño de 10mm a 60mm
Marca Comercial
hierro y acero
Origen
China
Código del HS
73045910
Capacidad de Producción
2000tons por mes
Descripción de Producto

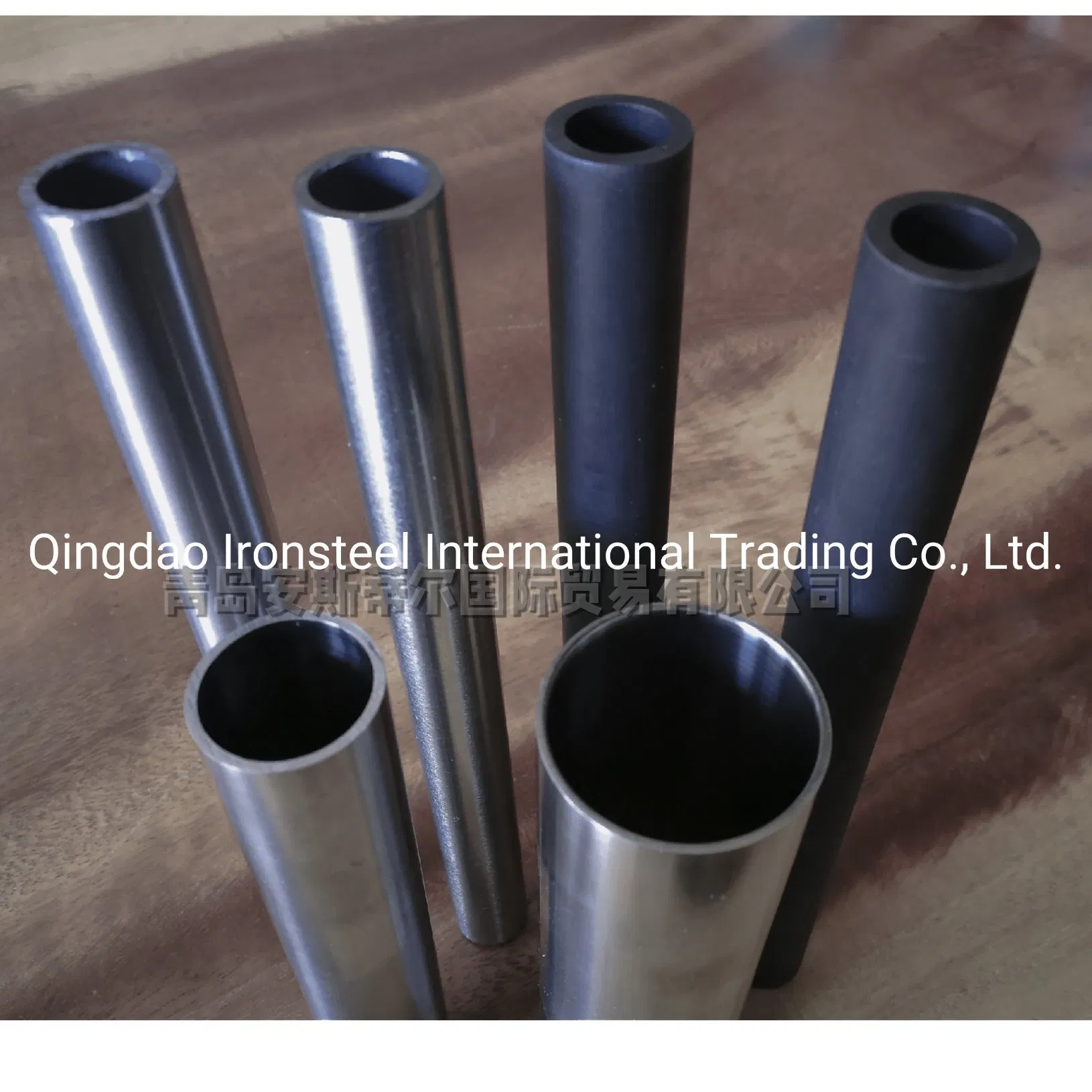

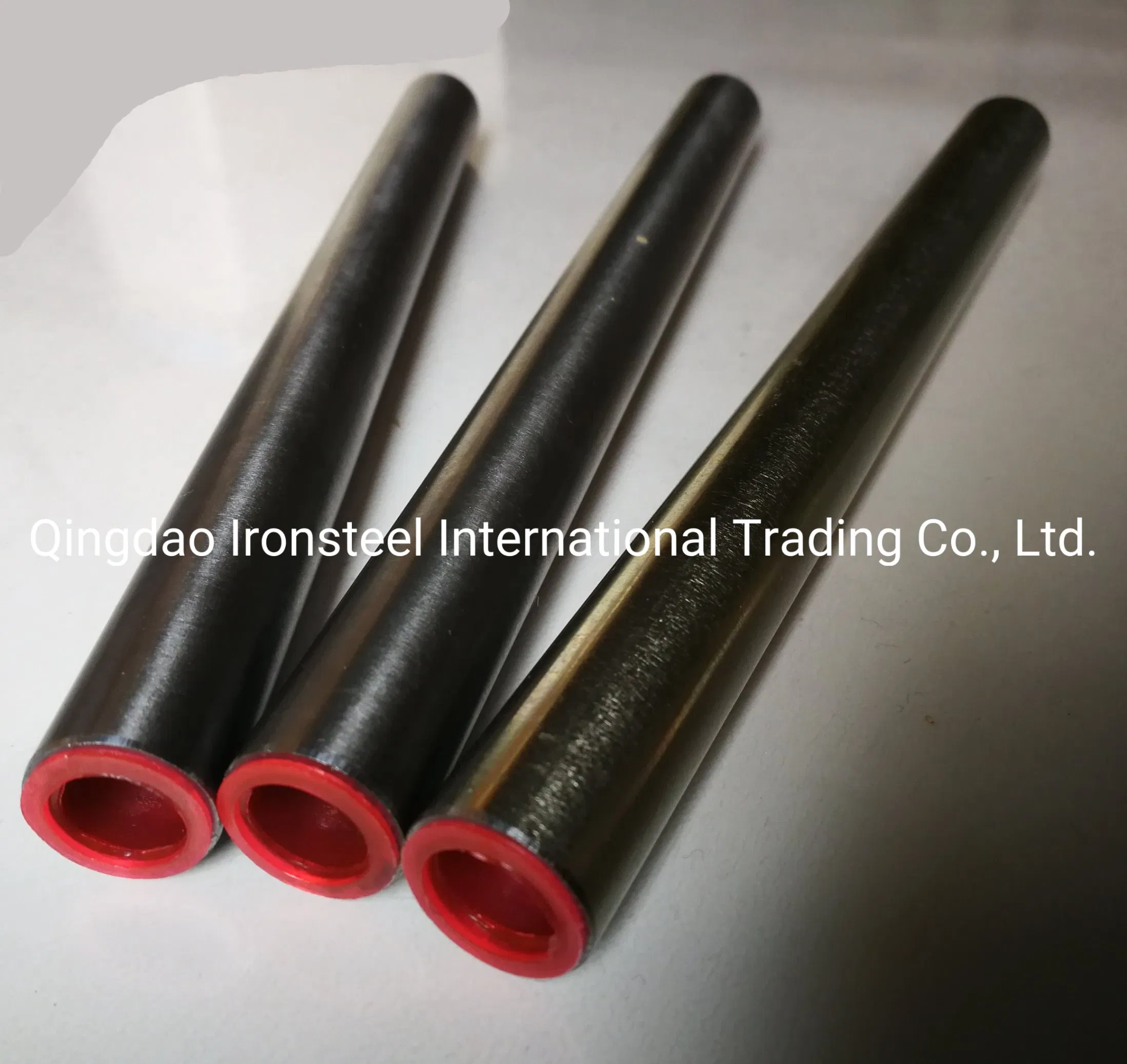

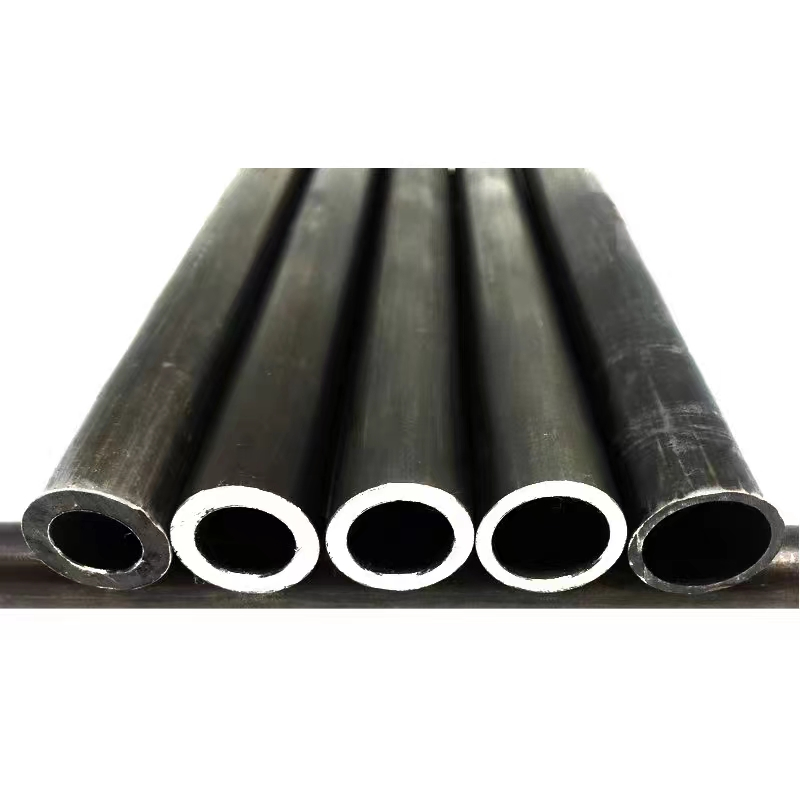

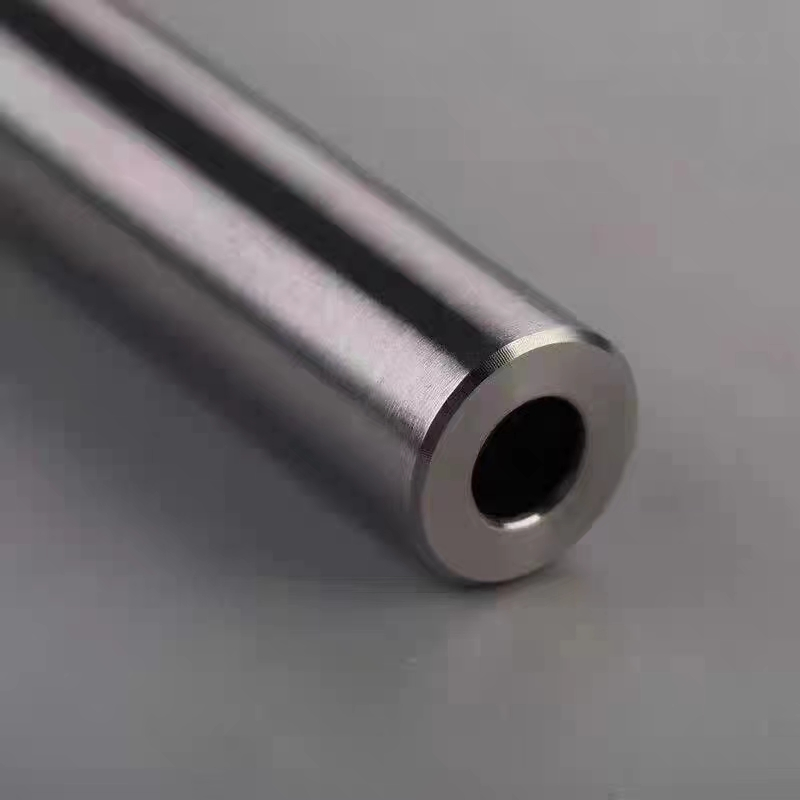

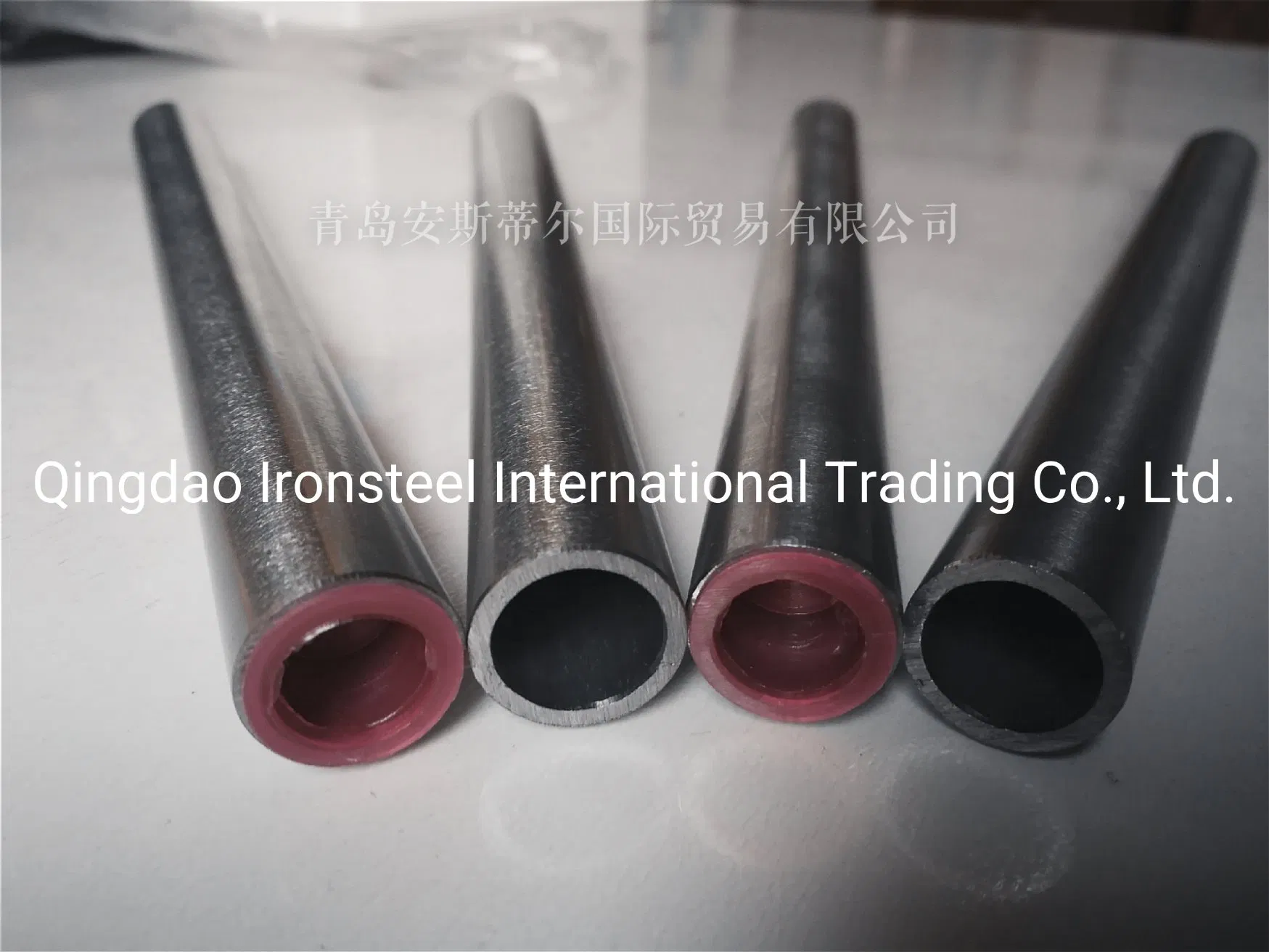

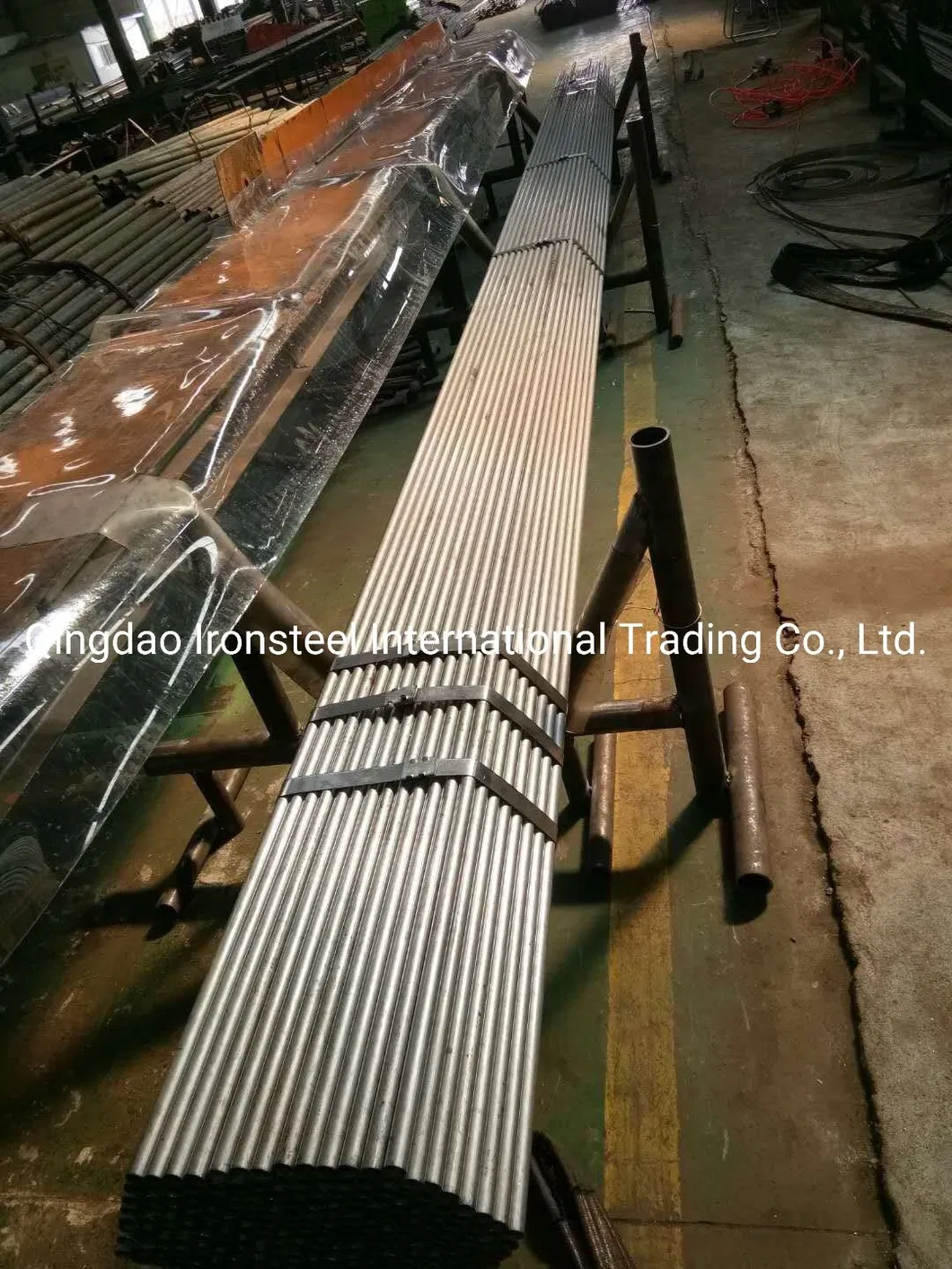

ST52 Tubo de acero sin costura para cilindro hidráulico
- GB3087 estándar nacional de China
- GB5310 estándar nacional de China
- SA210 ASME boiler and Pressure Vessel código ASME
- SA213 de la ASME boiler and Pressure Vessel código ASME
- DIN17175 estándar industrial Deutsches~
📋 Aplicación:
- Como los tubos en el lado caliente de baja y media presión calderas (normalmente con la presión de funcionamiento no superiores a 5.88Mpa y la temperatura de funcionamiento por debajo de 450 °C).
- Como los tubos en los lados de la napa de alta presión calderas, overheaters, reheaters economizadores y tubos para la industria petroquímica (con la presión de funcionamiento por encima de 9.8Mpa y la temperatura de funcionamiento que oscilan entre 450°C a 650°C).
Especificaciones de tubo de acero:
| Forma de procesamiento |
I.D. mm |
Longitud |
La rectitud |
I.D. Tolerancia |
I.D. Rugosidad (RA) |
| Laminados en frío |
30-100 |
≤ 12 mts. |
0.3-1.0 / 1000 |
H8-H10 |
0.4-1.6 um |
| Dibujada en frío |
30-250 |
≤ 12 mts. |
H8-H10 |
0.8-1.6 um |
| Afile |
40-500 |
≤ 12 mts. |
H8-H9 |
0.4-0.8 um |
| SRB |
50-250 |
≤ 9 M |
H8 |
0.1-0.4 um |
La tolerancia de Identificación y WT
| El tamaño del interior de diámetro (mm) |
Tolerancia de ID |
Tolerancia de espesor de pared |
| 30 |
+0.0330 |
+0.0520 |
+0.0840 |
< 120mm (OD): ±5%
> 120mm hasta 210mm: ±7,5%
> 210mm: ±10%
|
| >30-50 |
+0.0390 |
+0.0620 |
+0.1000 |
| >50-80 |
+0.0460 |
+0.0740 |
+0.1200 |
| >80-120 |
+0.0540 |
+0.0870 |
+0.1400 |
| >120-180 |
+0.0630 |
+0.1000 |
+0.1600 |
| >180-250 |
+0.0720 |
+0.1150 |
+0.1850 |
| >250-315 |
+0.0810 |
+0.1300 |
+0.2100 |
| >315-400 |
+0.0890 |
+0.1400 |
+0.2300 |
📐 Longitud y la tolerancia de corte:
- Longitud ≤ 500 mm: +2mm
- > 500 mm ≤ 2000mm: +3 mm
- > 2000mm ≤ 5000mm: +5 mm
- > 2000mm ≤ 7000mm: +10mm
Estándar: La norma DIN 2391, EN10305
Material: St45, St52, E355
Composición química
| Grado de acero |
Composición química, % (Valores máximos ≤ indicados) |
| C |
Si |
Mn |
P |
S |
Cr |
| St45 |
0.17-0.24 |
0.17-0.37 |
0.35-0.65 |
0.035 |
0.035 |
0.250 |
| ST52(E355) |
≤ 0.22 |
≤ 0.55 |
≤ 1.6 |
0.025 |
0.025 |
0.25 |
| SAE1026 |
0.22-0.28 |
0.15-0.35 |
0.60-0.90 |
0.040 |
0.050 |
/ |
| 27SiMn |
0.24-0.32 |
1.10-1.40 |
1.10-1.40 |
0.035 |
0.035 |
0.300 |
| 20# |
0.17-0.24 |
0.17-0.37 |
0.35-0.65 |
0.035 |
0.035 |
0.250 |
Propiedades mecánicas
| Grado de acero |
BK (Acabado en frío / duro) |
BKS (El frío y alivia el estrés) |
| Rm Mpa |
La elongación A5(%) |
Rm MPa |
ReH MPa |
Elongación A5(%) |
| ST45 |
≥ 550 |
≥ 5 |
≥ 520 |
≥ 375 |
≥ 15 |
| ST52(E355) |
≥ 640 |
≥ 5 |
≥ 600 |
≥ 520 |
≥ 14 |
| SAE1026 |
≥ 640 |
≥ 5 |
≥ 600 |
≥ 510 |
≥ 15 |
| 16mn |
≥ 640 |
≥ 5 |
≥ 600 |
≥ 520 |
≥ 14 |
| 20# |
≥ 550 |
≥ 8 |
≥ 520 |
≥ 375 |
≥ 15 |
🔩 Extremos del tubo:
Los extremos del tubo serán cortados nominalmente plaza para el eje y libres de rebabas.
Condiciones de entrega: BKS
✨ Apariencia:
El tubo tendrá una suave superficie interna y externa compatible con el proceso de trabajo en frío. La superficie interior del tubo debe estar libre de óxido, arañazos y otras irregularidades superficiales.
Preguntas Frecuentes (FAQ)
Q: ¿Qué ventajas ofrece el tubo de acero sin costura ST52?
El tubo ST52 ofrece una alta resistencia mecánica y excelente soldabilidad. Es idóneo para aplicaciones de cilindros hidráulicos y recipientes a presión gracias a su capacidad de soportar altas cargas de trabajo.
Q: ¿Qué tratamientos superficiales e internos tienen los tubos?
Los tubos se procesan mediante técnicas como laminado en frío, estirado en frío, afilado y SRB (Skived and Roller Burnished). Se entregan limpios, libres de óxido y arañazos, con la opción de aplicarles pintura antioxidante.
Q: ¿Cuáles son las normas internacionales de fabricación que cumplen?
Nuestros tubos cumplen rigurosamente con estándares globales clave como la norma DIN 2391, EN10305, así como las especificaciones GB3087, GB5310 y las normativas ASME SA210 y SA213.
Q: ¿Qué tolerancias de diámetro y espesor de pared se manejan?
La tolerancia del diámetro interior (ID) se mantiene bajo las clases H8 a H10 según el proceso de fabricación. El espesor de la pared varía con tolerancias controladas desde un ±5% para tubos con OD menor a 120mm, hasta ±10% para tubos de diámetros superiores a 210mm.
Q: ¿Qué significa la condición de entrega BKS?
La condición BKS (Cold Finished and Stress Relieved) indica que, tras el último proceso de deformación en frío, los tubos se someten a un tratamiento térmico de alivio de tensiones. Esto optimiza sus propiedades mecánicas y asegura una excelente estabilidad dimensional.
Q: ¿Cómo vienen terminados los extremos de los tubos?
Todos los tubos se cortan de forma perpendicular al eje de diseño (extremos lisos) y son sometidos a procesos de desbarbado para asegurar que estén completamente libres de imperfecciones o bordes cortantes.
