Maquinaria Chunyuan
Maquinaria Chunyuan
Somos un fabricante profesional de intercambiador de calor de tubos con aletas. Podemos producir diferentes tipos de tubos con aletas desarrollados y diseñados de acuerdo a sus especificaciones con altos estándares de calidad.
| Materiales de Tubo | Materiales de Fin | Material del Bastidor | Medio Utilizado |
|---|---|---|---|
| Cobre / Acero aleado | Cobre / Acero aleado | Cobre / Aluminio | Agua, aire, vapor, amoníaco, glicol, CO2, R410a, R717, R744 |
| Acero al carbono / Acero inoxidable | Acero al carbono / Acero inoxidable | Acero al carbono / Acero inoxidable | |
| Cu-Ni / Aluminio | Aluminio | Titanio / A solicitud |
| Tamaño de Tubo y Tubos Disponibles | |
|---|---|
| Tubo plano de D.E. | 15,88 / 19,05 / 25,4 / 31,8 / 38,1 / 50,8 / 63,5 / 76,0 mm |
| Diámetro exterior de la tubería del plano | 26,7 / 33,4 / 42,2 / 48,3 / 60,3 / 73,0 / 88,9 / 101,6 / 114,3 / 141,3 / 168,3 y 219,1 mm |
| FPI (Aletas por pulgada) | 8 ~ 11 o según los requisitos de diseño. |
| Materiales de aleta | Aluminio, acero inoxidable, cobre, metales especiales según sea necesario. |
| Altura de la aleta Rango | Aleta sólida: 6,3 a 31,8 mm | Aleta dentada: 12,7 a 38,1 mm |
| Especificaciones Técnicas | |
|---|---|
| Material del tubo base | Acero inoxidable, acero al carbono, aleación de cobre, acero aleado (sin límite teórico) |
| Material de la aleta | Aluminio, aleación de cobre, acero inoxidable, acero al carbono |
| Tubo de aletas temperatura de diseño máx | <450°C |
| Tubo base O.D | 25-165mm |
| Aletas por pulgada | 20 nos (a petición del cliente) |
| Profundidad de aleta | 0,5-3mm |
| Procesamiento de productos | Extruido, incrustado, soldadura de alta frecuencia, etc. |
| Gama de Tipos de Tubo de Aleta | |
|---|---|

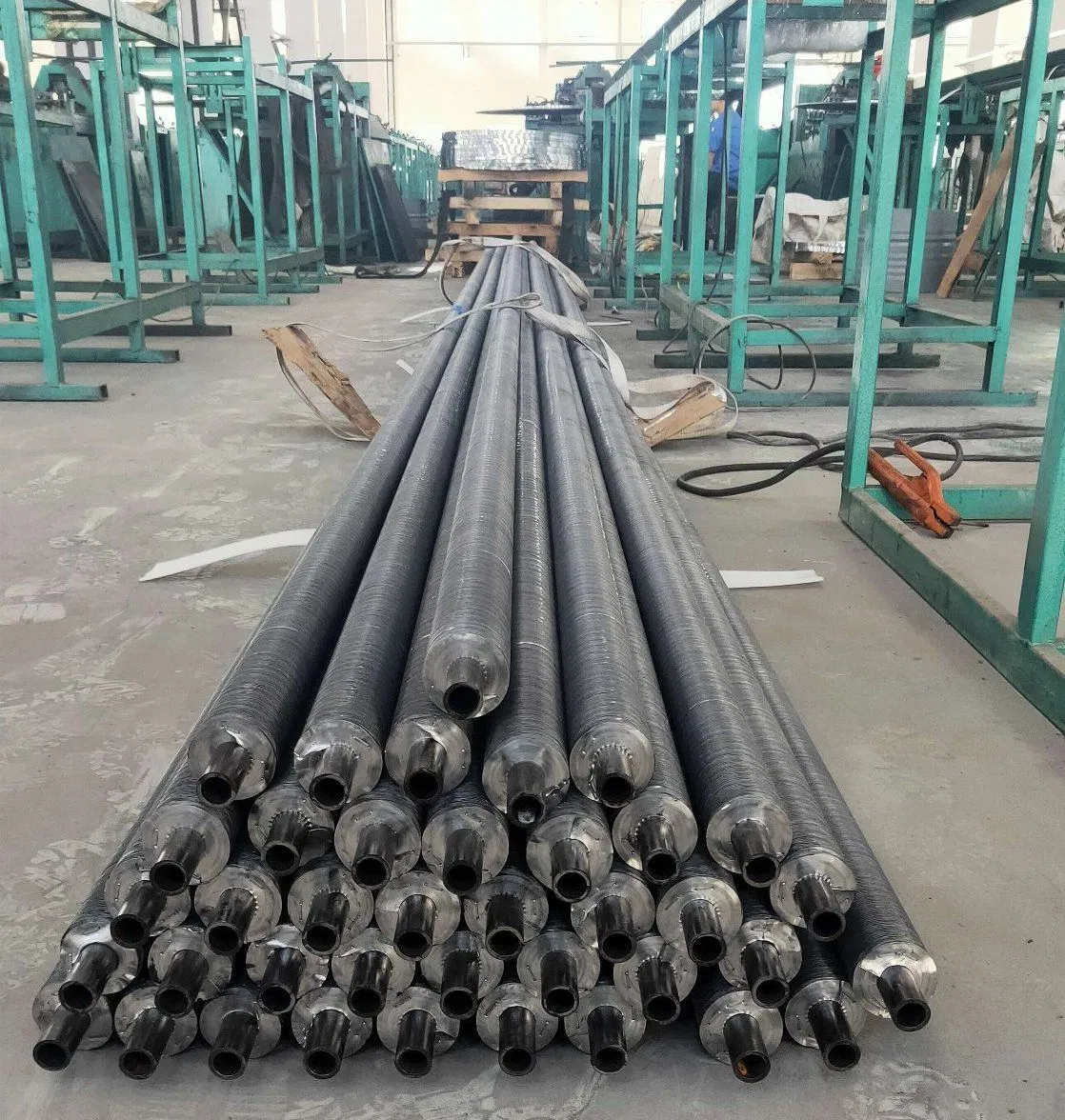

| Tubo de aletas extruidas | Ideal para entornos con altos requisitos de transferencia térmica y protección. |
| Tubos de aletas dentados | Mejor paso y eficiencia en flujos de aire rápidos. |
| Tipo L / Tipo G / Tipo LL | Adecuado para diferentes rangos de temperatura y protección del tubo base. |
| Tipo H / Tipo KL | Diseño especializado para facilitar la limpieza y optimizar el rendimiento. |
| Descripción del Tipo | Material del Tubo | Material de la Aleta | Tamaño del Tubo (mm) |
|---|---|---|---|
| Extruido, aleta L, G (incrustado) | Todo tipo de material aplicable | Aluminio A1050, A6061, A1100, A1050, A1060, Cobre C1100, C1220 | 12,70 ~ 50,8 |
| Aletas soldadas de alta frecuencia Tubo H, HH | Carbono, inoxidable, aleación | Carbono, aleación inoxidable | 12.7 ~ 160 |
| Aleación de cobre y cobre integral Tubo de aletas altas | C12200, C11000, C70600 | C12200, C11000, C70600 | 15,88 ~ 22,23 |
| Tubo con aletas ovaladas / Tornillo prisionero | Carbono, acero inoxidable | Carbono, aleación, acero inoxidable | Todos los tamaños disponibles |
| Tubo de entrada baja, Turbo-C, Turbo-E | Acero al carbono, acero inoxidable, titanio, cobre, latón, níquel aleación | -- | 9.52 ~ 40 |
| Tubo corrugado | Todo tipo de material | -- | 6.35 ~ 40 |
| Tipo | Descripción | Tubo base D.E. (mm) | Paso de aleta (mm) | Altura de aleta (mm) | Aleta gruesa (mm) |
|---|---|---|---|---|---|
| Incrustado | Tipo G aleta tueb | 16-63 | 2.1 ~ 5 | <17 | ~0,4 |
| Extruido | Metal combinado / Aleta baja tipo T | 8-51 | 0,6 ~ 10 | <17 | 0,2-0,4 |
| Corrugado | Tubo de bambú corrugado | 16-51 | 8.0 ~ 30 | <2,5 | / |
| Herida | Tubo de aleta tipo L/KL/LL | 16-63 | 2.1 ~ 5 | <17 | ~0,4 |
| Cadena | Tubo de aleta de cuerda | 25-38 | 2,1 - 3,5 | <20 | 0,2-0,5 |

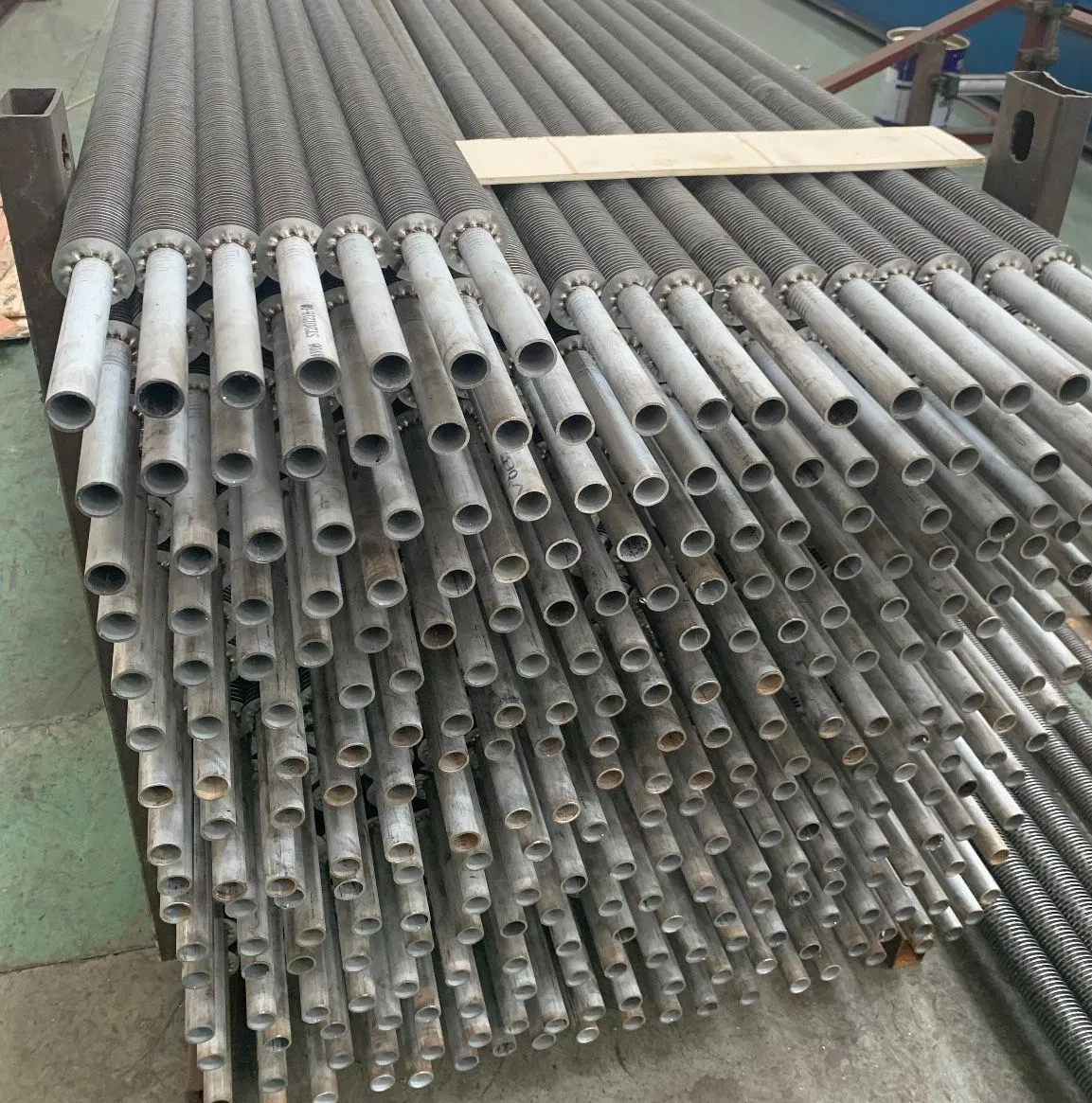

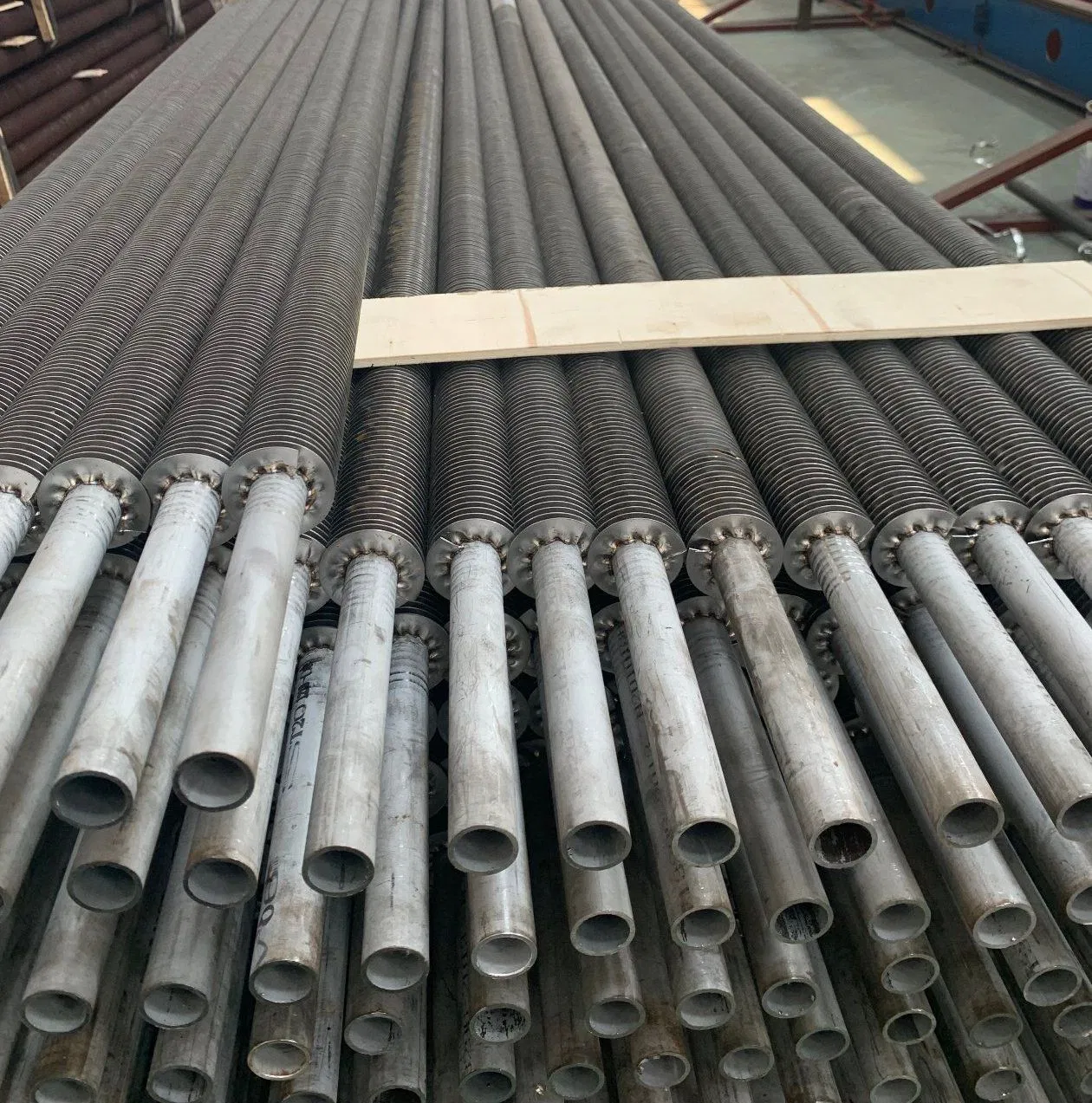

| Soldadura | Aletas soldadas HF / H/HH / Repuesta | 16-219 | 3 ~ 30 | 5 ~ 200 | 0.8 - 3.5 |
Tubo de acero al carbono sin costuras de baja entrada ASTM A179: Este estándar cubre tubos de acero sin costuras de bajo carbono estirados en frío de espesor mínimo de pared para tubos, intercambiadores de calor, condensadores y sistemas de transferencia de calor afines.
Composición química (Grado A179): Carbono (0,06-0,18%), Manganeso (0,27-0,63%), Fósforo (máx 0,035%), Azufre (máx 0,035%).
Propiedades mecánicas: Límite elástico ≥180 MPa, Resistencia a la tracción ≥325 MPa, Elongación ≥35%.

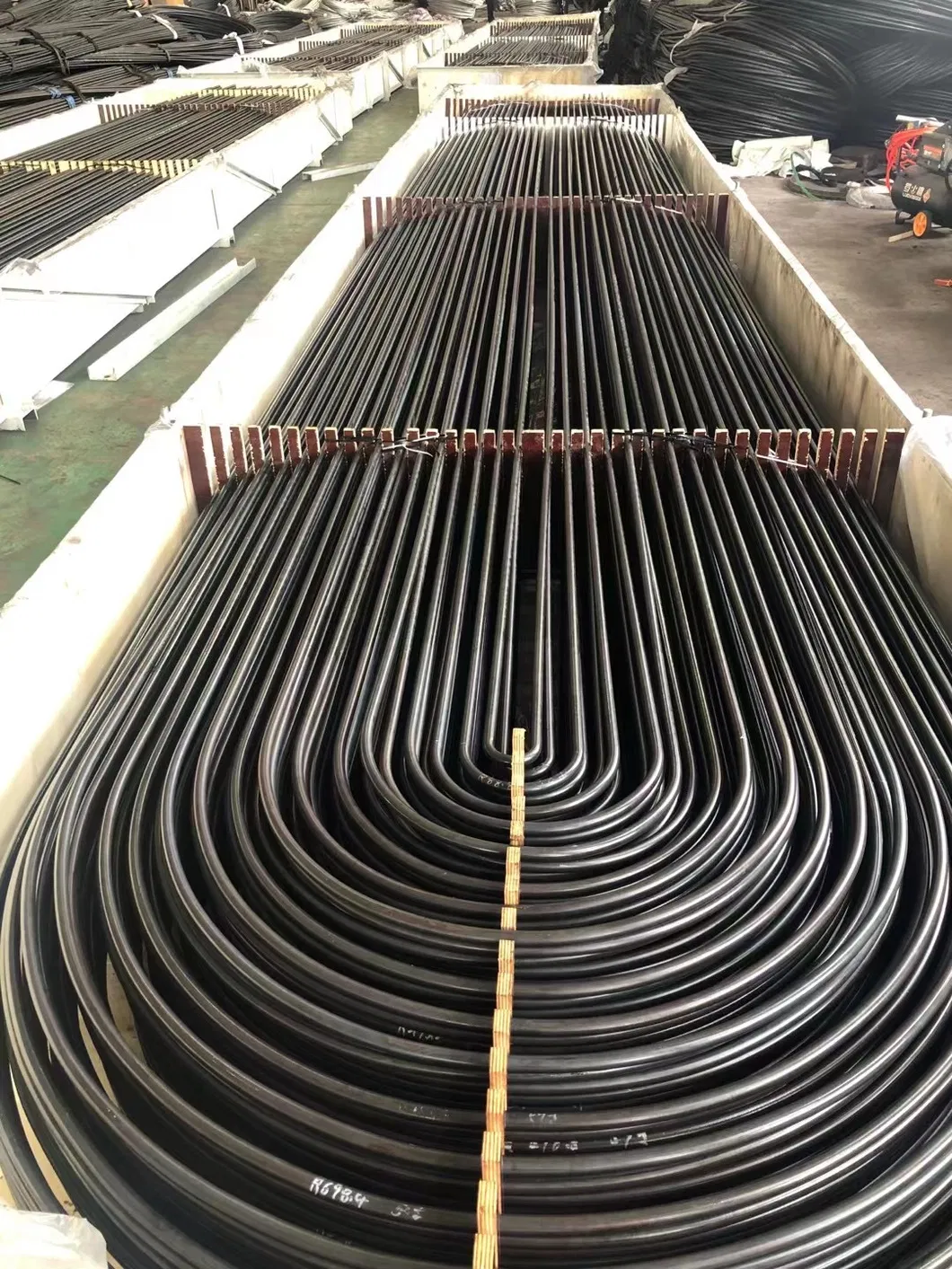

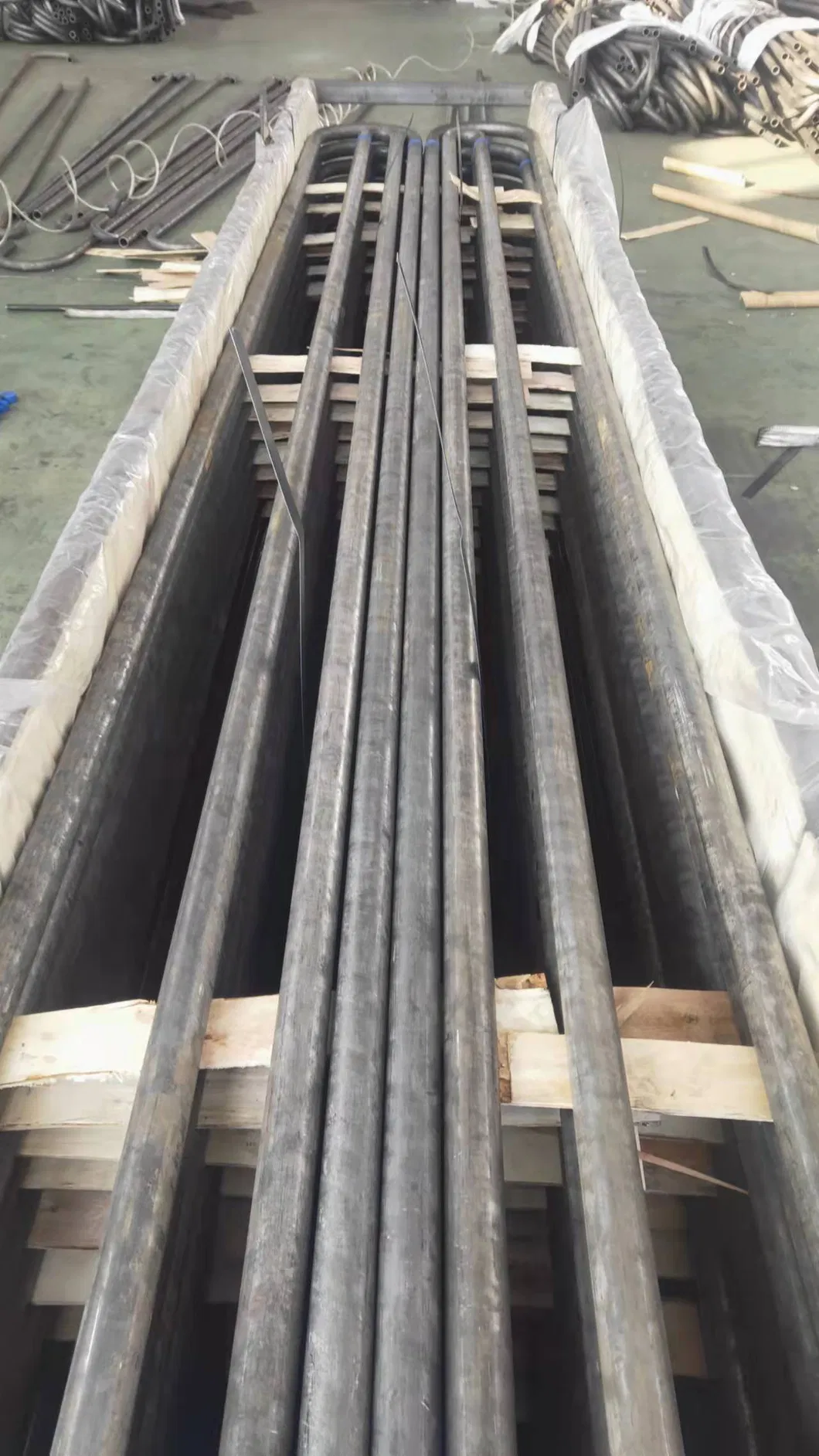

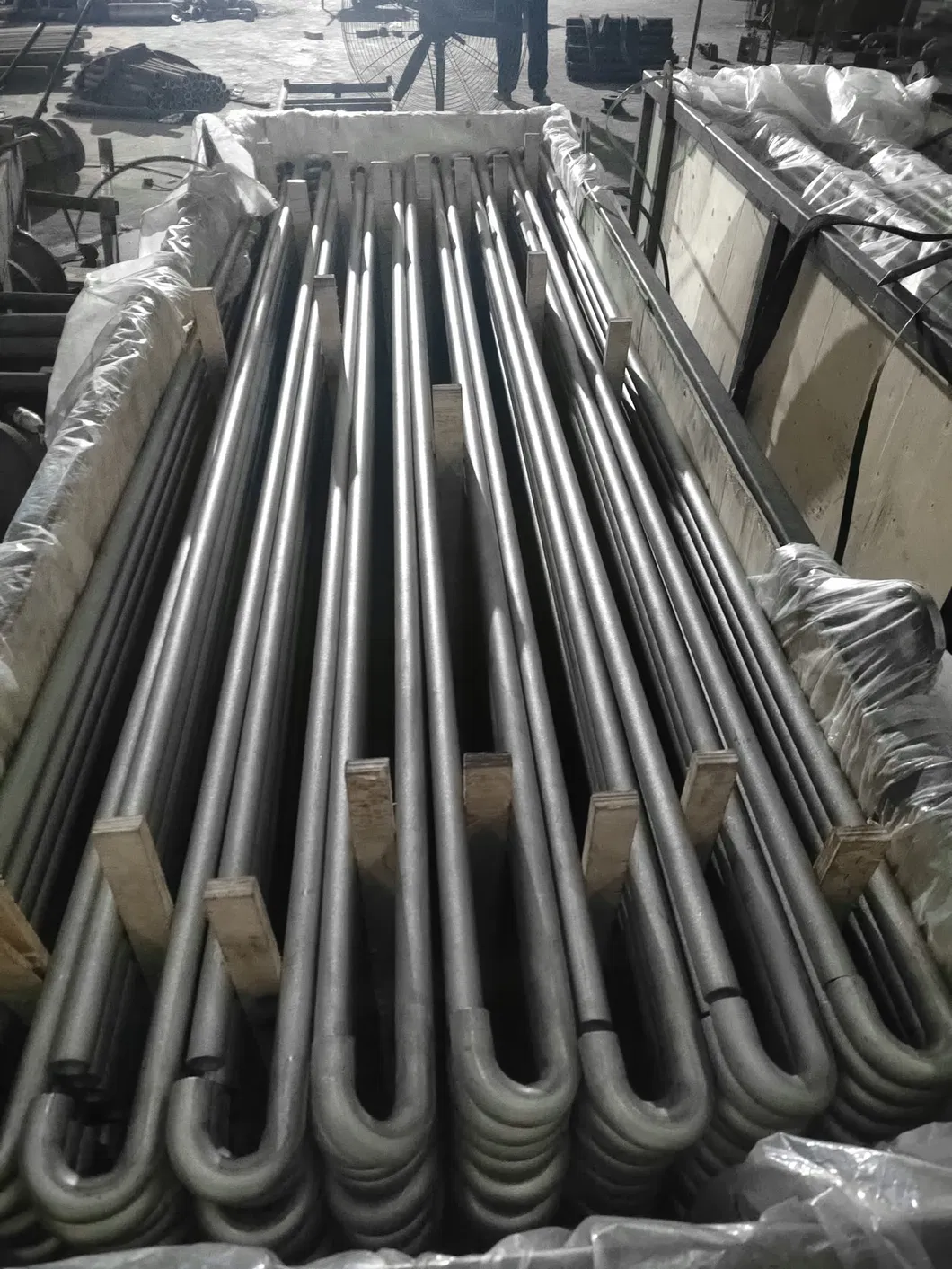

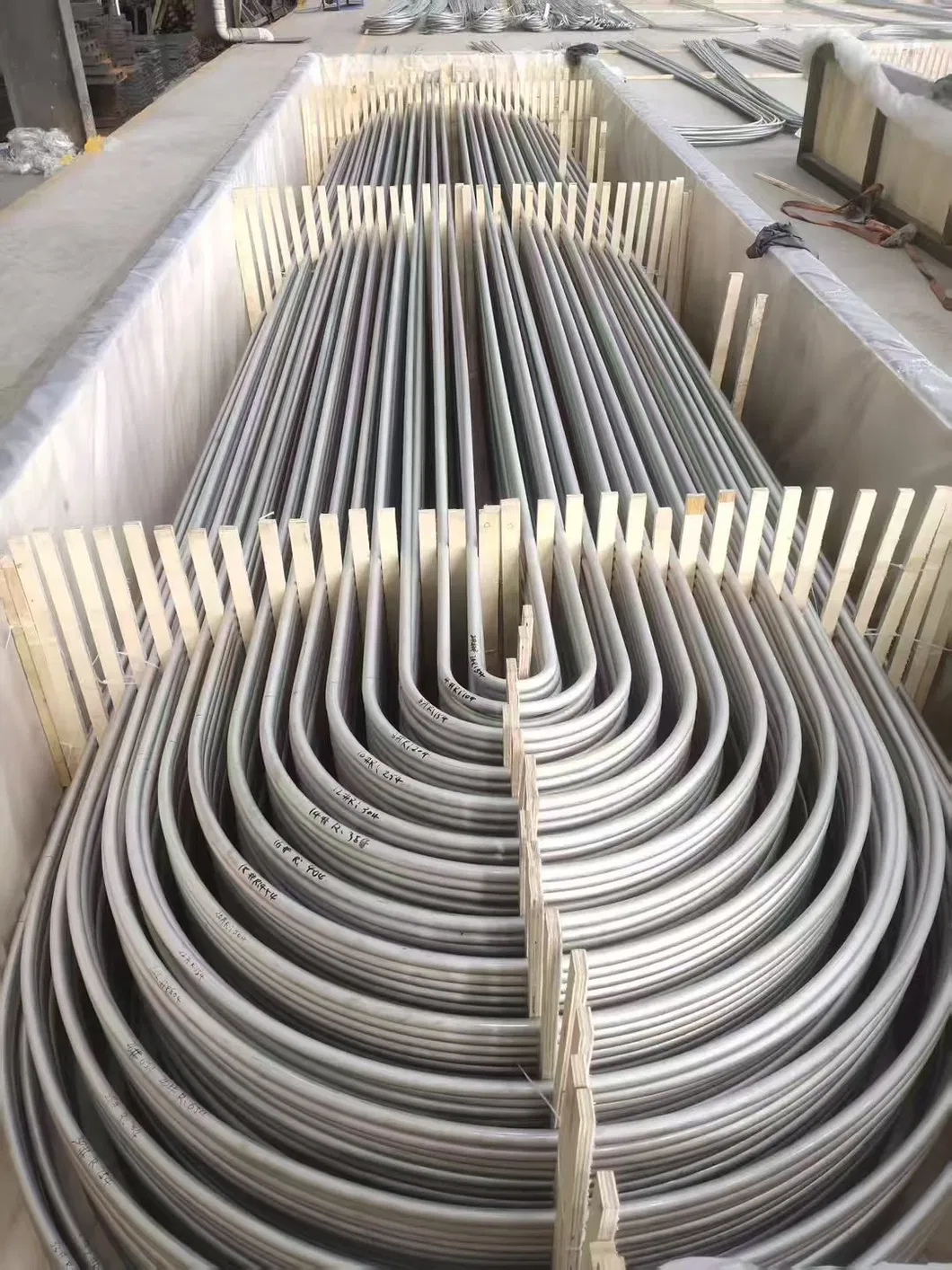

TUBO DE CURVA EN U, TUBO DE CURVA EN J
Perfil de Fabricación:
Somos un fabricante líder de tuberías de metal industrial de alto rendimiento, especializado en aleaciones de acero, acero al carbono, acero inoxidable y productos de aleación a base de cobre-níquel. Con instalaciones estratégicamente ubicadas, ofrecemos soluciones de tuberías de confianza global que combinan tecnología de vanguardia, un riguroso control de calidad y una experiencia incomparable.
