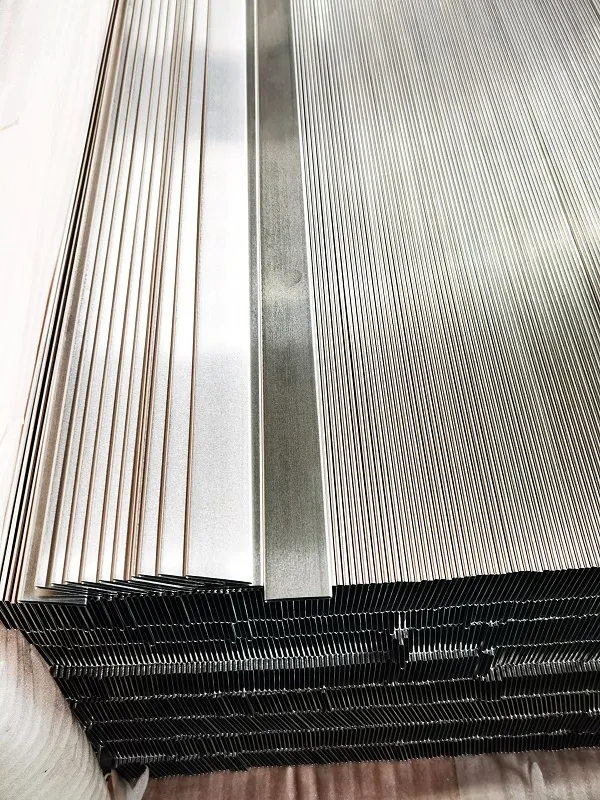

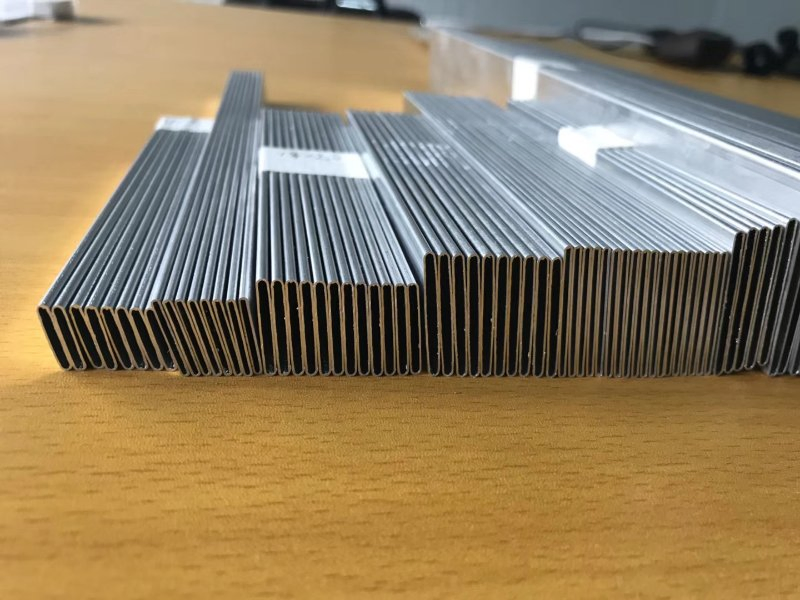

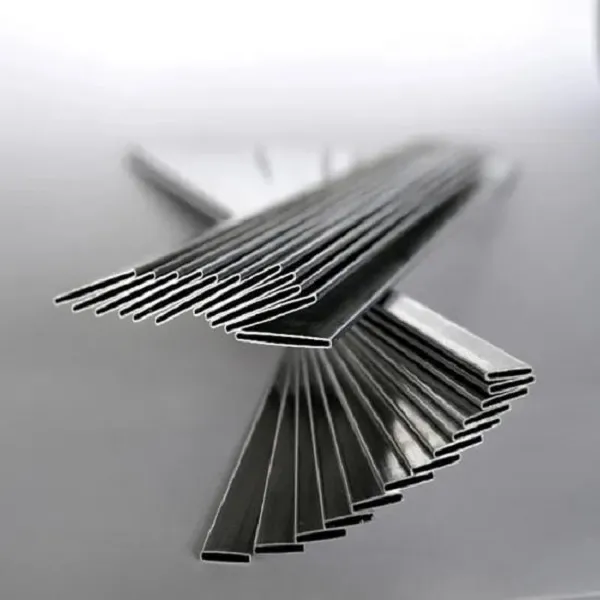

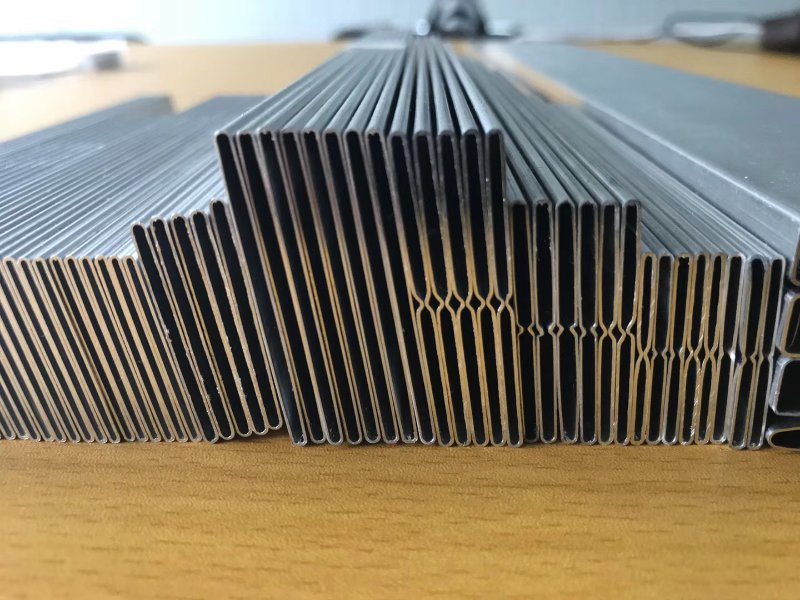

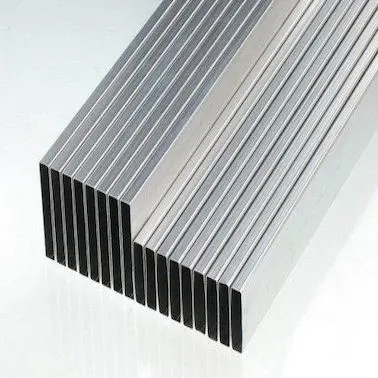

El método de fabricación del tubo de radiador soldado de alta frecuencia consiste en formar tiras de aluminio planas en un tubo, conectar luego los bordes a través de un proceso de soldadura de alta frecuencia y realizar la soldadura de costura sin utilizar ningún material de relleno. Posteriormente, se ajusta el tamaño del tubo soldado hasta alcanzar las dimensiones exactas y la tolerancia requerida.
El tubo de radiador soldado de alta frecuencia es un tipo de tubo compuesto. La principal diferencia respecto a otros tubos es que puede incorporar materiales de recubrimiento soldables de diferentes aleaciones de aluminio. Generalmente, el material del núcleo es de aleación 3003 y el revestimiento soldable es de aleaciones 4343 o 4045. Se emplea ampliamente en la producción de tubos para intercambiadores de calor, hornos o soldadura por llama, proporcionando resistencia a la corrosión y protección de sacrificio.
| Soldado de alta frecuencia tubo radiador (Altura * R * Espesor) | |
|---|---|
| 12 * 5 * 1.0.26/0.28 | 42 * 2.0 * 0.35/0.40 |
| 12 * 1.71 * 0.26/0.28 | 22 * 1.5 * 0.30/0.32 |
| 12 * 2.0 * 0.26/0.28 | 20 * 2.0 * 0.30/0.32 |
| 13 * 1.75 * 0.26/0.28/0.30 | 32 * 2.0 * 0.30/0.32/0.35/0.40 |
| 14.55 * 1.5 * 0.26/0.28/0.30 | 25 * 2.0 * 0.30/0.32/0.40 |
| 25.5 * 2.0 * 0.28/0.30 | 14.55 * 2.0 * 0.26/0.28/0.30 |
| 16 * 1.4 * 0.26/0.30/0.32 | 25.5 * 1.75 * 0.28/0.30 |
| 16 * 1.5 * 0.26/0.28/0.30/0.32 | 26 * 1.2 * 0.28/0.30 |
| 16 * 1.71 * 0.28/0.30/0.32 | 26 * 1.4 * 0.26/0.30/0.32 |
| 16 * 1.8 * 0.28/0.30/0.32 | 26 * 1.5 * 0.30/0.32 |
| 16 * 2.0 * 0.28/0.30/0.32/0.35 | 26 * 1.6 * 0.30/0.32 |
| 16 * 2.5 * 0.28/0.30 | 26 * 2.0 * 0.30/0.32/0.35/0.40 |
| 16.5 * 1.75 * 0.28/0.30 | 27 * 1.5 * 0.30 |
| 18 * 1.5 * 0.30/0.32 | 27 * 1.2 * 0.30 |
| 18 * 1.6 * 0.30/0.32 | 32 * 1.75 * 0.28/0.30 |
El tubo de radiador soldado de alta frecuencia se utiliza principalmente en radiadores de automóviles y condensadores.
Las características principales del tubo de radiador soldado de alta frecuencia incluyen: alta velocidad de soldadura, reducida zona afectada por el calor, no requiere limpieza previa en la soldadura de la pieza, capacidad para soldar tubos de pared delgada y compatibilidad con diversos tipos de metales.
