Transporte por Tuberías, Tubo de caldera, Hidráulico / Automóvil de tuberías, Petróleo / Gas Perforación, Alimentos / Bebidas / Productos lácteos, Industria de Maquinaria, Industria Química, Minería, Construcción y Decoración, Propósito especial.
Descripción de Producto
37mn/34CrMo4/35CrMo/30CrMnSiA/30CrMo/30CrMoE(4130X)/32CrMoE(4142) 4135 Tubo de Acero Sin Costuras para Cilindros de Gas
Introducción del Producto
¿Qué es un tubo de cilindro de alta presión?
El tubo de la botella de gas de alta presión es una clase de tubo de acero sin costuras, comúnmente conocido como tubo de acero sin costuras para cilindros de gas, ampliamente utilizado en todo tipo de tanques de recipientes de alta presión, así como cilindros de gas industriales, cilindros de fuego, cilindros de GNC del vehículo, fabricación de cilindros de bobinado de material compuesto y otros cilindros de gas.
¿Cuáles son los procesos de fabricación de los tubos de alta presión de los cilindros de gas?
El tubo del cilindro de gas de alta presión puede dividirse en laminado en caliente y en frío. El tubo de la botella de gas laminado en caliente se utiliza principalmente para fabricar todo tipo de recipientes a presión, cilindros y otros productos. El cilindro de gas de extracción en frío de tubo de acero sin costura se utiliza principalmente para fabricar cilindros de gas montados en vehículos que requieren peso ligero y espesor de pared delgado, y revestimiento de acero de cilindros de enrollado circular usados en vehículos GNC.
¿Cuáles son las normas de inspección y ensayo de la producción para tubos de cilindros de gas a alta presión?
Las normas nacionales son GB/T 18248 y GB/T 28884, y las normas extranjeras correspondientes son JIS G 3429, ISO 11120, ASTM 372, etc.
¿Cuáles son los principales materiales del tubo del cilindro de alta presión en el país y en el extranjero?
Los principales materiales del tubo de la botella de gas en China son 37mn, 34CrMo4, 35CrMo, 30CrMnSiA, 30CrMo, 34Mn2V.
El principal material de referencia extranjero del tubo del cilindro de gas es: 38Mn6, 30CrMo4, Grupo, 4130X, Grado C, GRADO E, STH11, STH12, STH21, STH22.
Características y ventajas de los tubos de alta presión: Materias primas de alta calidad y su alta pureza de acero, tubo de cilindro de aspiración en frío, el tamaño de la geometría del cuerpo del tubo y la calidad de la superficie interior y exterior, su uniformidad del espesor de la pared y alta precisión, calidad de luz, productividad y rendimiento altamente elevados. Facilitan la conversión de cilindros manufacturados. El diámetro de la tubería del cilindro se puede realizar en 325 ~ 430 mm, con un espesor mínimo de la pared de 3,5 mm; para especificaciones convencionales de cilindros de gas, el tiempo de entrega es más rápido.
Parámetros Técnicos y Detalles de Manufactura

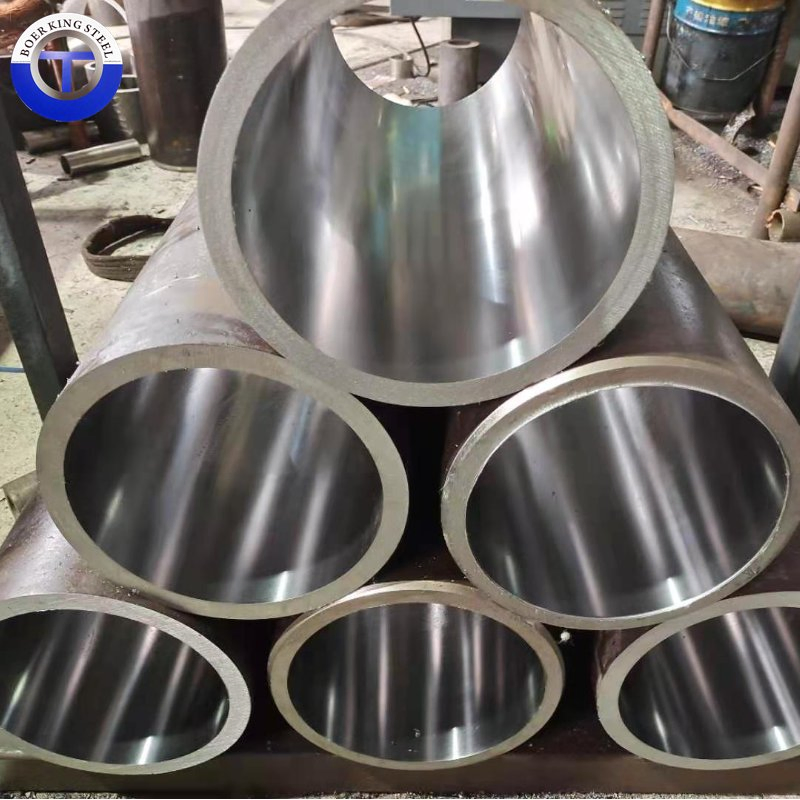

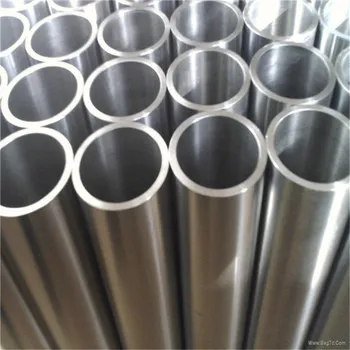

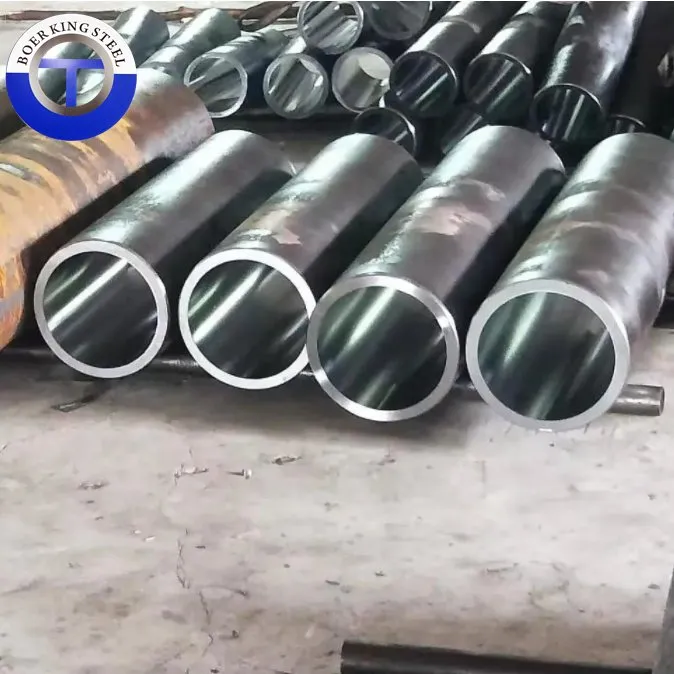

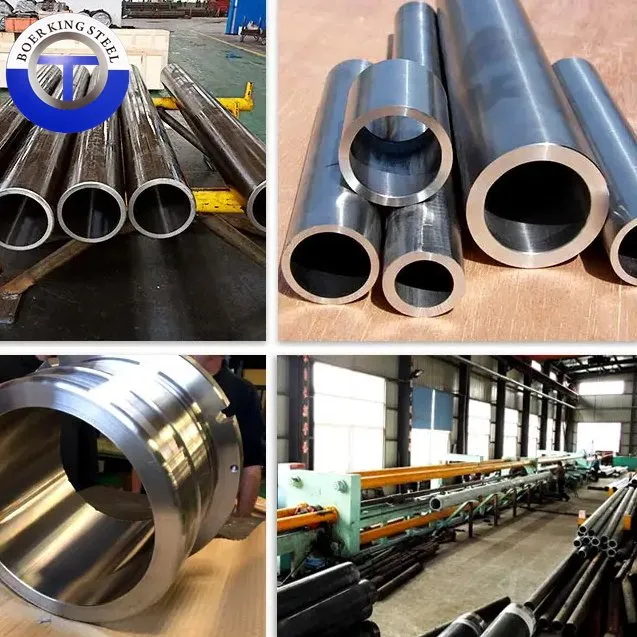

1. Descripción: El rectificado es una especie de tecnología de mecanizado. A través de la cabeza de rectificado, el agujero interior de la tubería de aire frío se procesa mediante la tecnología de rectificado de alta velocidad alternativa, de modo que el agujero interior cumpla con los requisitos de tolerancia de tamaño y rugosidad superficial necesarios. El tubo afilado es una clase de tubo de acero de diámetro interior liso utilizado para fabricar cilindros hidráulicos.

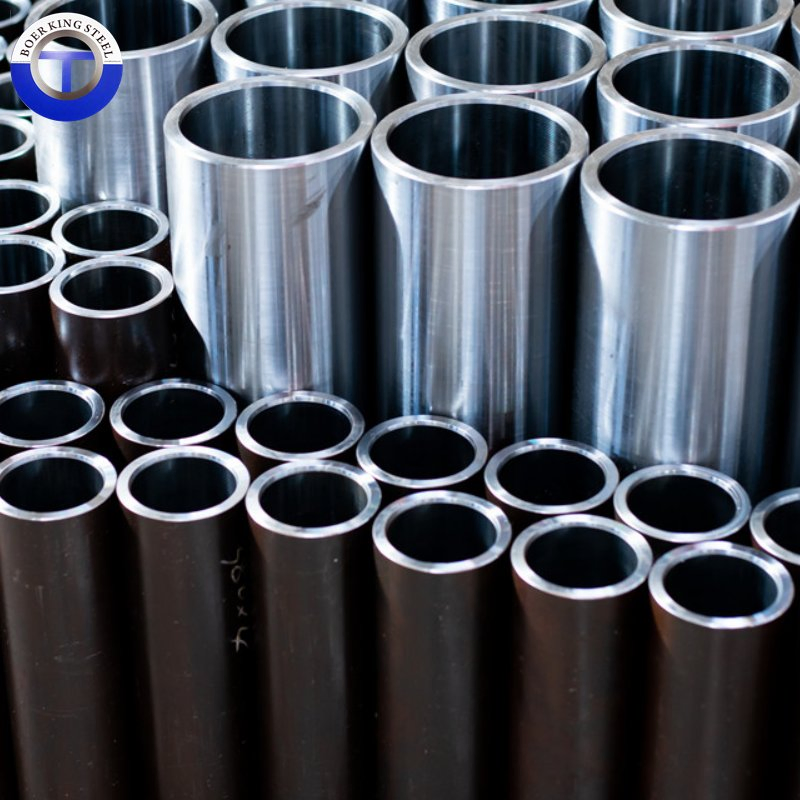

2. Producto: St52,4 cilindro hidráulico rectificado tubo de precisión.
3. Rango de dimensiones: Diámetro interior: 25mm - 500mm; Grosor de pared: 2 - 50mm.
5. Método de fabricación: Laminado en frío, hidráulico de frío, laminado en caliente + perforación de orificios profundos.
6. Condiciones de entrega:
Código Corto
Acrónimo (EN)
Definición Técnica en Español
BK
+C
Laminado en frío sin tratamiento térmico posterior.
BKW
+LC
Acabado en frío seguido de una ligera pasada de estirado.
BKS
+SR
Acabado en frío con tratamiento térmico de alivio del estrés.
GBK
+A
Recocido en atmósfera controlada.
NBK
+N
Normalizado en atmósfera controlada.
Q+T
Q+T
Templado y revenido para alta resistencia mecánica.
7. Tratamiento de perforación: Pulido, bruñido por rodillos (skiving & roller burnished).
8. Control de rugosidad de diámetro: Ra0,25um máx. o Ra0,35um máx. para tubos esmerilados; Ra0,25um máx. para tubos bruñidos skived & roller.
9. Acabado final: Extremos lisos con cortes cuadrados, sin rebabas para tubos esmerilados. Pequeños extremos biselados para tubos bruñidos de skived & roller.
10. Embalaje estándar de exportación: En bultos atados con tiras de acero. Revestimiento de aceite interno y externo. Tapas de plástico en ambos extremos. Embalaje externo por bolsas de PVC y bolsas de punto.
11. Embalaje y marcado personalizados: Pueden ser proporcionados bajo petición.
12. H8 Tolerancia de Diámetro Interior (ID):
Intervalo de ID (mm)
Tolerancia (mm)
Intervalo de ID (mm)
Tolerancia (mm)
18 < d ≤ 30
+0 / +0.033
180 < d ≤ 250
+0 / +0.072
30 < d ≤ 50
+0 / +0.039
250 < d ≤ 300
+0 / +0.081
50 < d ≤ 80
+0 / +0.046
300 < d ≤ 315
+0 / +0.081
80 < d ≤ 120
+0 / +0.054
315 < d ≤ 400
+0 / +0.089
120 < d ≤ 180
+0 / +0.063
400 < d ≤ 500
+0 / +0.097
13. Diferencia entre el tubo afilado y el tubo pulido de skived & roller: En la industria de cilindros hidráulicos, existen dos soluciones para el tratamiento de perforación: pulido y pulido mediante skiving & roller. El pulido de la superficie interna de ambas técnicas ofrece texturas visualmente diferentes, pero ambas aseguran una excelente rugosidad y precisión dimensional.

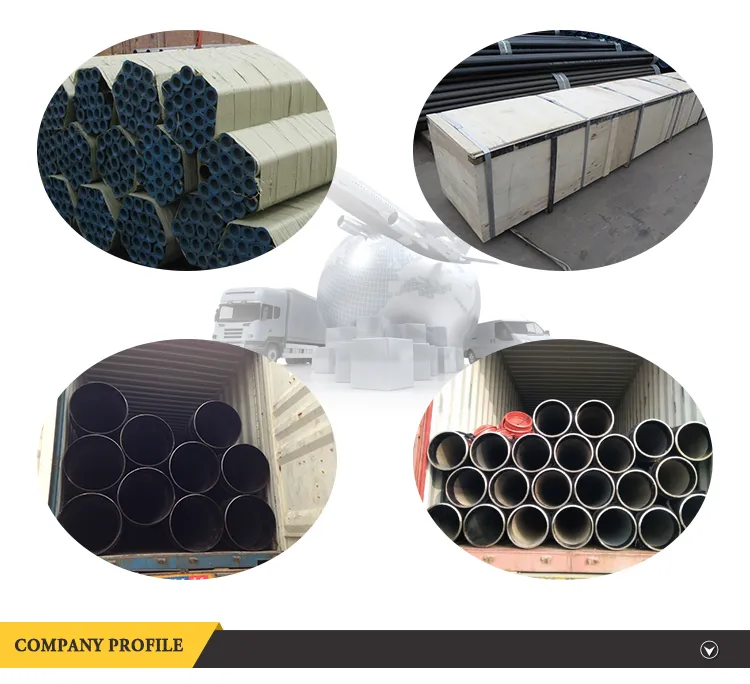

Embalaje y Envío del Producto
Para tubos de acero sin costuras de 1/2" a 8", el embalaje se realiza generalmente en paquetes asegurados con tira de acero. Para medidas de 9'' y superiores, el suministro se realiza de forma suelta individual.
Detalles del Tratamiento y Embalaje:
Tipo de revestimiento: Acero desnudo, pintura barnizada (pintura antioxidante), galvanizado en caliente, protección 3LPE o 3PP.
Protección de extremos: Tapas protectoras de plástico de alta resistencia o protectores de extremos de roscas.
Opciones de empaquetado: En paquetes atados, bolsas de plástico de punto para cada pieza, o dispuestos en cajas de madera/cajas reforzadas de contrachapado aptas para transporte marítimo.
Preguntas Frecuentes (FAQ)
¿Cuáles son los plazos de pago estándar disponibles?
Por lo general, operamos mediante transferencias T/T (30% de depósito anticipado y 70% previo a la entrega) o a través de cartas de crédito (L/C) confirmadas.
¿Cuál es el tiempo de entrega estimado?
El plazo de entrega habitual oscila entre 15 y 25 días laborables tras la recepción del depósito o la confirmación de la orden de producción.
¿Cuál es la capacidad mensual y anual de producción?
Para tuberías de acero sin costura, la capacidad de fabricación es de aproximadamente 60,000 toneladas al mes (720,000 toneladas anuales). Para accesorios de tubería, la capacidad de producción es de 30,000 toneladas al año.
¿Qué tipo de embalaje aplican para envíos de larga distancia?
Generalmente adaptamos el empaque según la solicitud de cada cliente. La configuración habitual consta de piezas pequeñas atadas en paquetes con flejes de acero, piezas de gran calibre a granel, extremos protegidos con cubiertas de plástico y revestimiento exterior mediante fundas impermeables de PVC o bolsas tejidas.
¿Cómo gestionan posibles inconvenientes en la calidad del producto?
Asumimos la responsabilidad total por cualquier defecto que sea originado durante los procesos de manufactura o que no cumpla con las especificaciones acordadas en el contrato técnico previo al despacho.
¿Qué datos técnicos son necesarios para solicitar una cotización formal?
Para entregarle una propuesta económica precisa, requerimos los siguientes datos: diámetro exterior de la tubería, espesor nominal de la pared, forma geométrica de la sección, longitud requerida por tubo, grado de acero, norma de fabricación (ej. API, EN, GB), cantidad total del lote y la designación final del tratamiento térmico (ej. BK, BKS, etc.).
