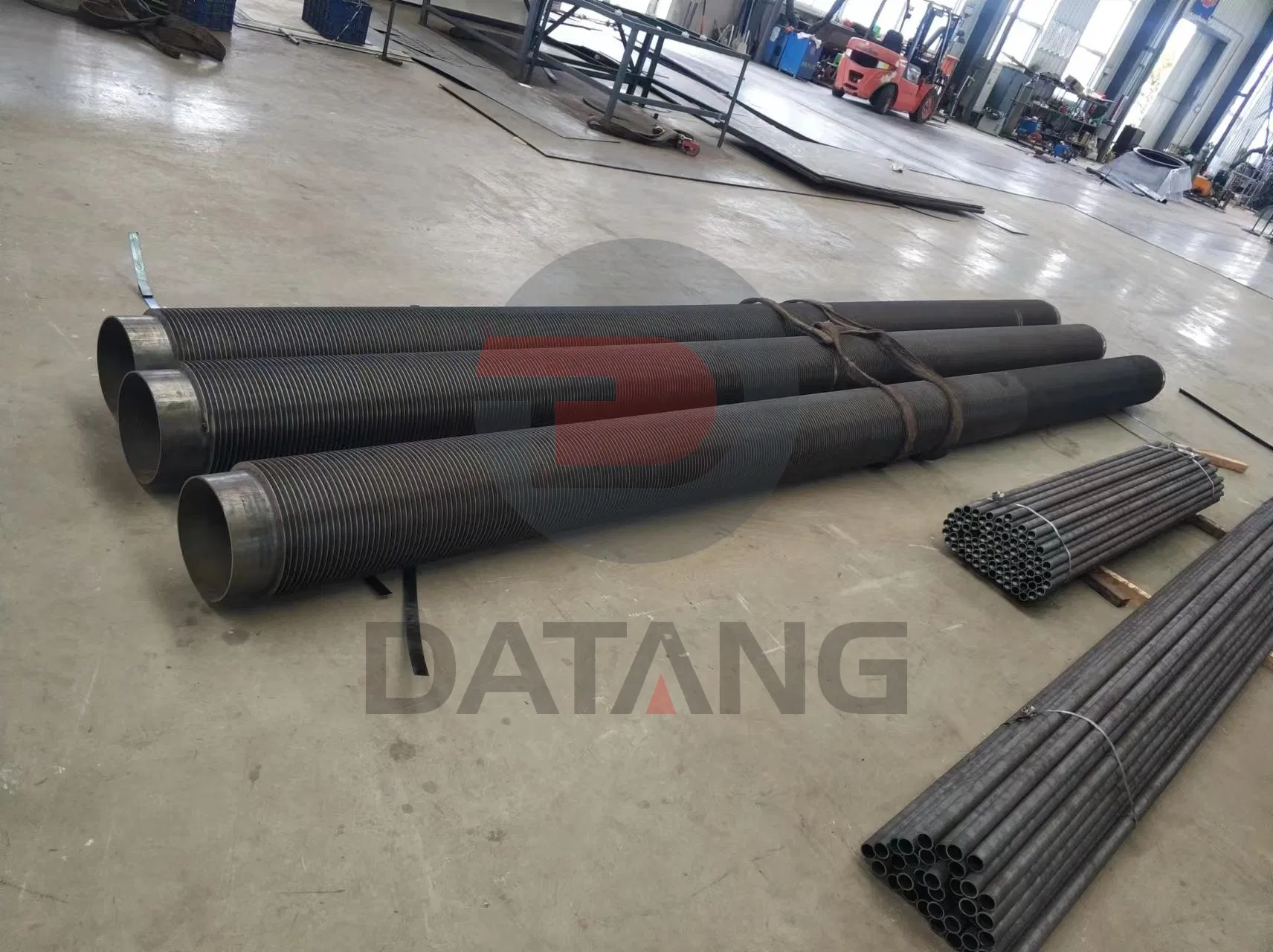

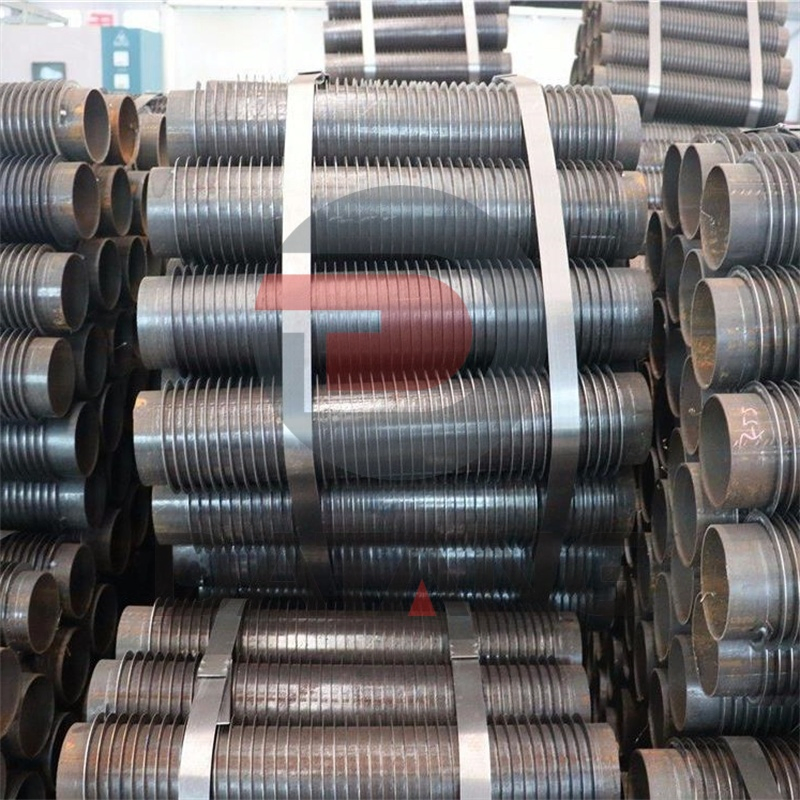

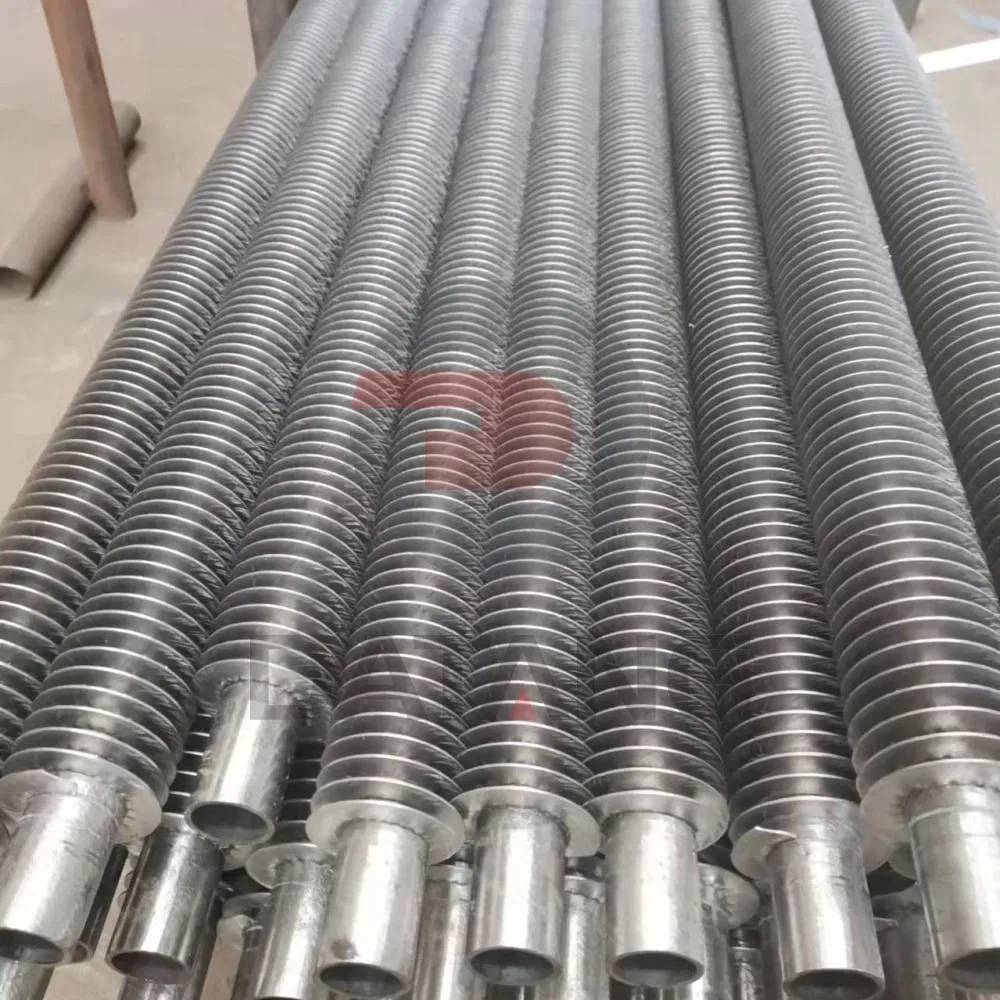

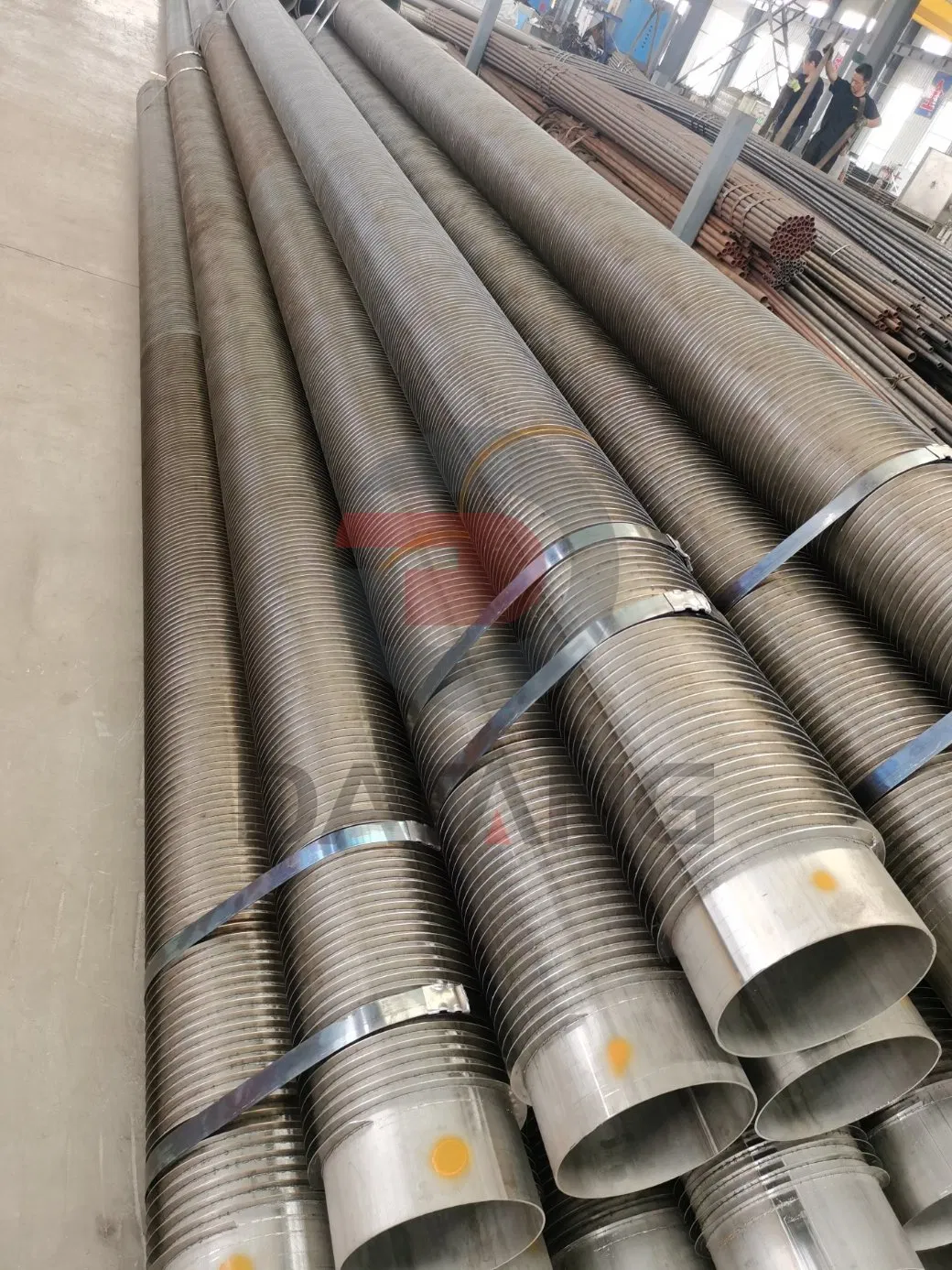

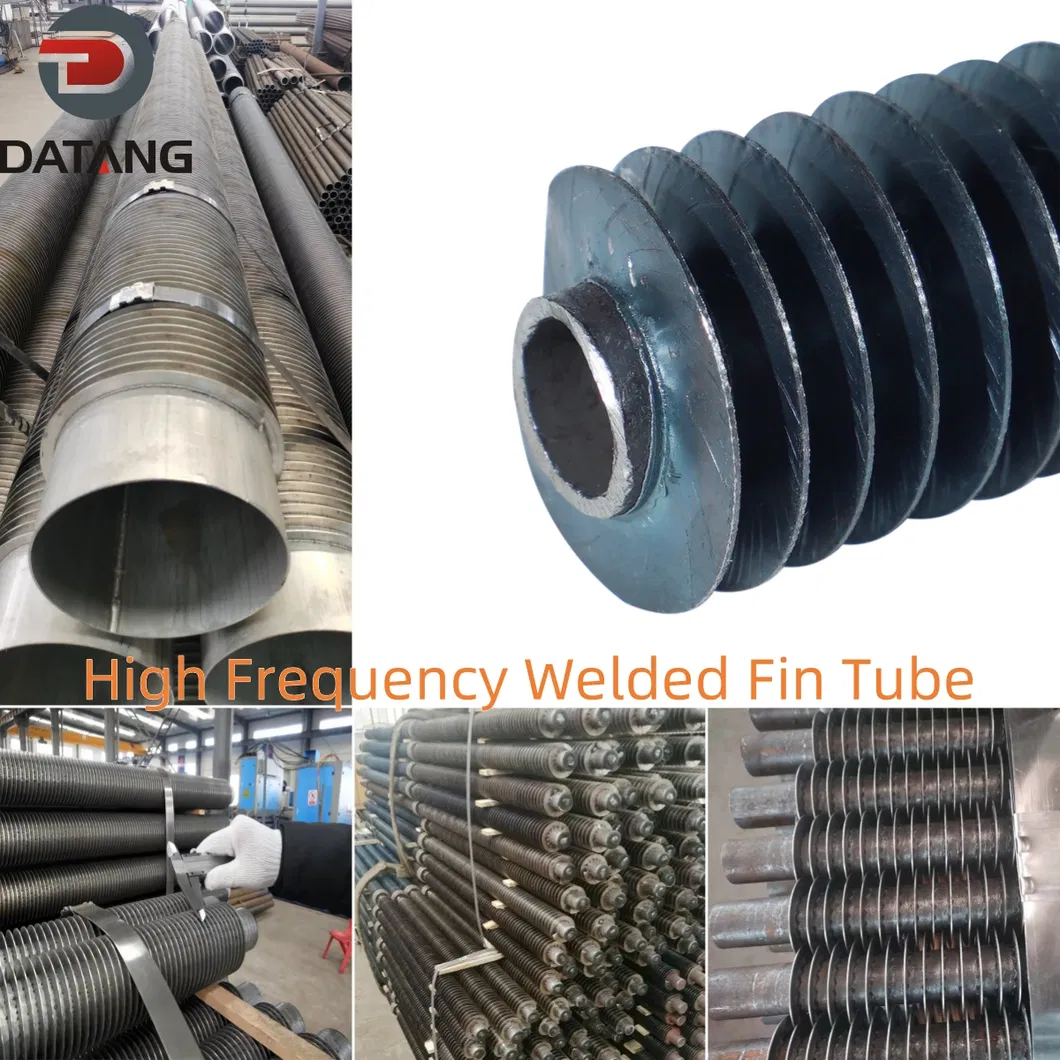

Las aletas son fabricadas por la aleta de bobinado en espiral alrededor de la base del tubo. Durante su liquidación, la aleta es continuamente soldada por soldadura de alta frecuencia, dando la relación más robusta entre la aleta y el tubo.
Este tipo de tubo de aletas se utiliza específicamente en aplicaciones que implican una gran cantidad de tensiones mecánicas como vibraciones constantes.
El vínculo de soldadura entre el tubo y la aleta asegura una eficiencia de transferencia de calor casi perfecta, proporcionando los más altos rangos de temperatura de funcionamiento.
Estos tubos de aletas encuentran aplicación en radiadores, precalentadores de aire, sistemas de recuperación de calor residual, calderas, etc., siendo preferidos en plantas de energía, industrias químicas, plantas de acero y sistemas de enfriamiento.

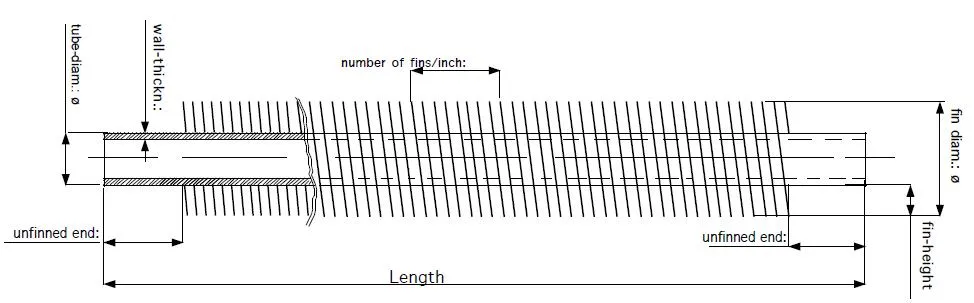

| No. | Indicaciones | Gama |
|---|---|---|
| 1 | Material del tubo de la base | Acero inoxidable, acero al carbono, aleación de acero, titanio, cobre, acero inoxidable dúplex y de inconel, etc. |
| 2 | Diámetro exterior del tubo de la base | 16,00 mm y 225.00 mm (½" NB tubo a tubo de NB 8") |
| 3 | Espesor de tubo de la base | 2,50 mm y superior |
| 4 | Longitud del tubo de Base | 500 mm de min a 12000 mm |
| 5 | Material de aletas | Aleación de acero al carbono, acero y acero inoxidable |
| 6 | El espesor de aletas | 0,80 mm a 2,50 mm |
| 7 | Densidad de aleta | 79 fpm (FPI) de 2 a 276 FPM (FPI) 7 |
| 8 | La altura de aletas | 9,8 mm a 25,00 mm |
| 9 | Extremos desnudos | Según requerimiento del cliente |
| 10 | La capacidad de fabricación | Medidor de 3,00,000 Anuales |
Adecuado para refrigeradores posteriores, enfriadores de aire, calentadores de aire, refrigeradores de aire de carga, condensadores, resistencias de convección, calentadores eléctricos, evaporadores, enfriadores de líquido, enfriadores de gas, tubos de calor, refrigeradores de hidrógeno industrial, secadoras, refrigeradores intermedios, estufas, refrigeradores de aceite de inmersión, radiadores y recuperación de solventes.
Nuestras máquinas están equipadas con equipos de doblado en frío de línea simple o dúplex que pueden manipular ambos extremos de los tubos en una sola operación, garantizando la alineación exacta. Capacidad de doblado para tubos desnudos o aletados con diámetros de 31 mm a 76 mm.
Las superficies externas de los tubos de aletas pueden ser tratadas con una capa protectora especial según los requerimientos de diseño de su proyecto.
Contamos con un equipo técnico y profesional. Diseñamos soluciones y proporcionamos personalización de productos según sus especificaciones.
Instalaciones disponibles para fabricar diversos tipos de tubos de aletas:
| Producto | Tipo | Material del Tubo | Material de Aletas | Tamaño del Tubo | Tamaño de la Aleta |
|---|---|---|---|---|---|
| Intercambiador de calor de tubo de aletas | El tubo de aleta extruido | Todos los materiales aplicables | Aluminio A1100 | 15.88 ~ 50.8 mm | 7 ~ 11.5 FPI, Max 16 mm de altura |

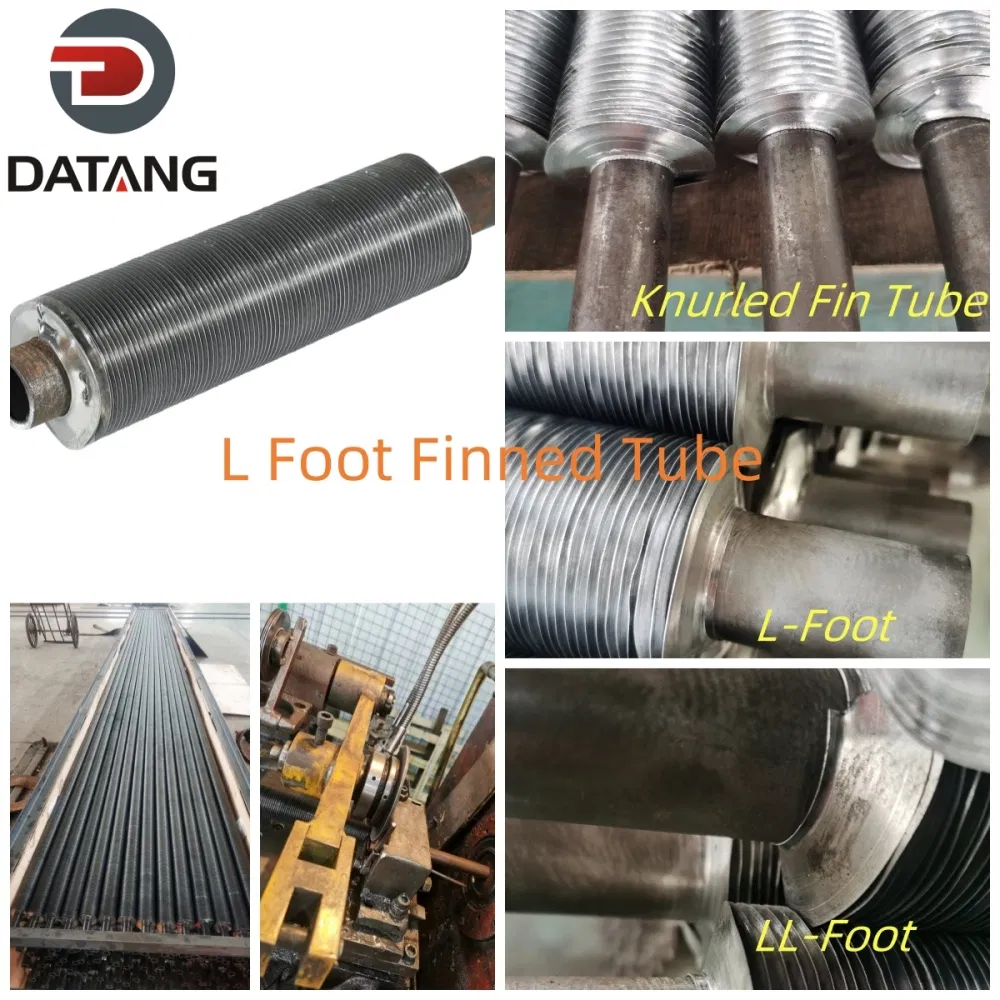

| L-Tubo de aletas de pie (envoltura) | Todos los materiales aplicables | Cobre C1100, C1220 | 12.70 ~ 50.8 mm | 7 ~ 11.5 FPI, Max 16 mm de altura | |
| G-Fin Tube (Embedded) | Todos los materiales aplicables | Aluminio A1100, A1050, A1060 | 12.70 ~ 50.8 mm | Especificación estándar | |
| Tubo de aletas soldado por alta frecuencia | Acero al carbono, acero inoxidable, aleaciones | Acero al carbono, acero inoxidable | 12.70 ~ 160 mm | 1.5 ~ 7 FPI, 0.8 ~ 3.2 mm grosor | |
| Aletas de cobre de alta tubo integral | C12200, C11000, C70600 | C12200, C11000, C70600 | 15.88 ~ 22.23 mm | 5 ~ 9 FPI, Max 12 mm de altura | |

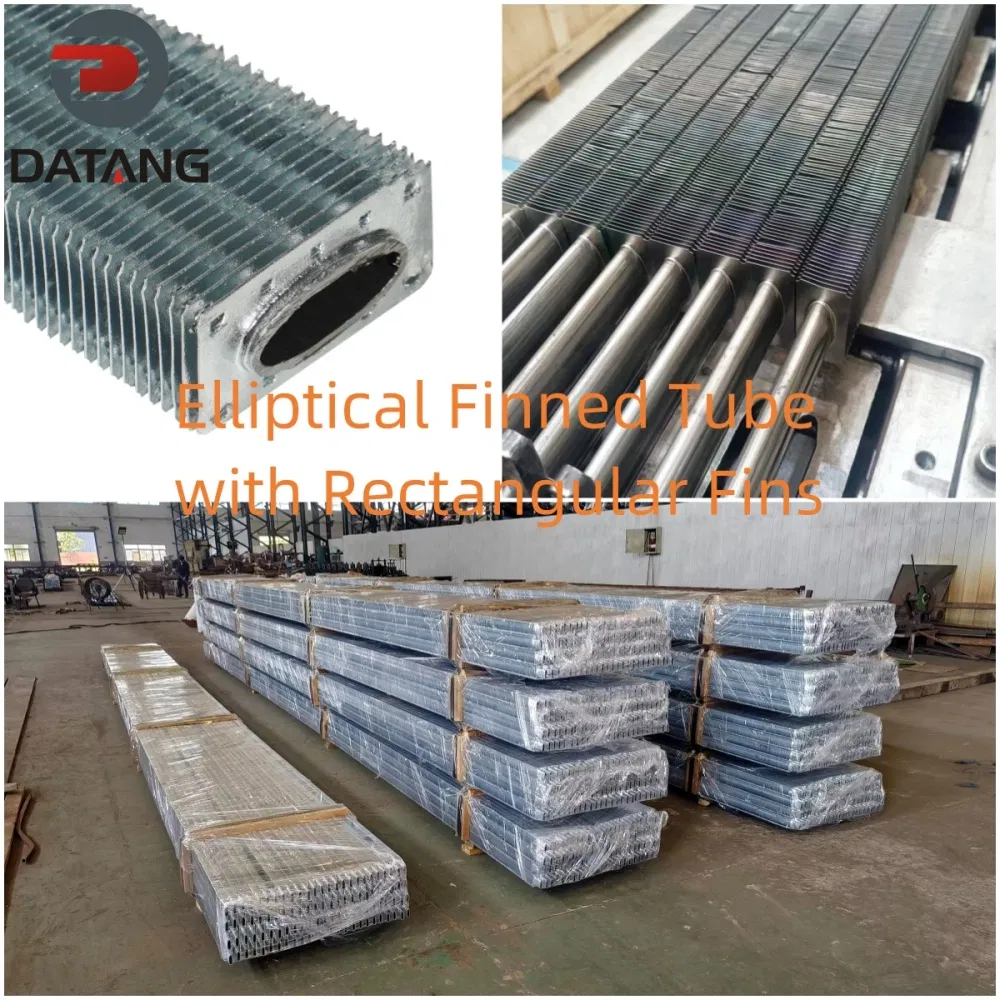

| Tubo de aletas oval | Acero al carbono, acero inoxidable, aleación, cobre | Acero al carbono, acero inoxidable, aleación, cobre | Todos los tamaños | 5 ~ 15 FPI | |
| Tubo de aleta Monometallic | Acero al carbono, acero inoxidable, titanio, cobre | - | 9.52 ~ 40 mm | 12, 16, 19, 28 FPI | |
| Tubo corrugado | Tubo corrugado estándar | Todos los materiales | - | 6.35 ~ 40 mm | 2 ~ 9 FPI |

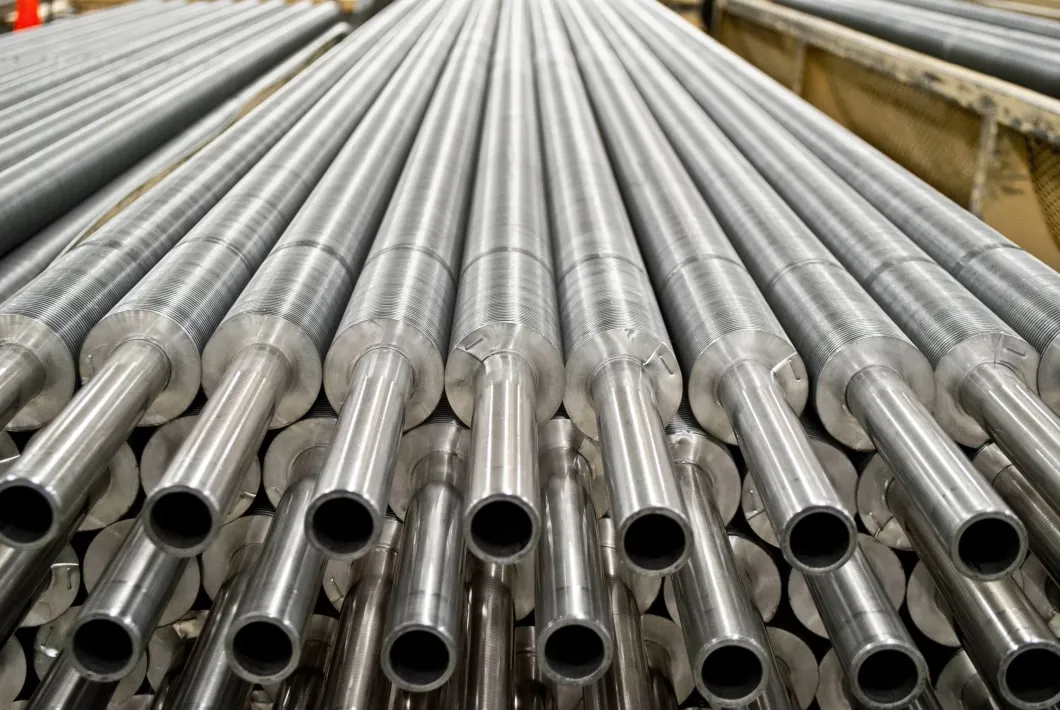

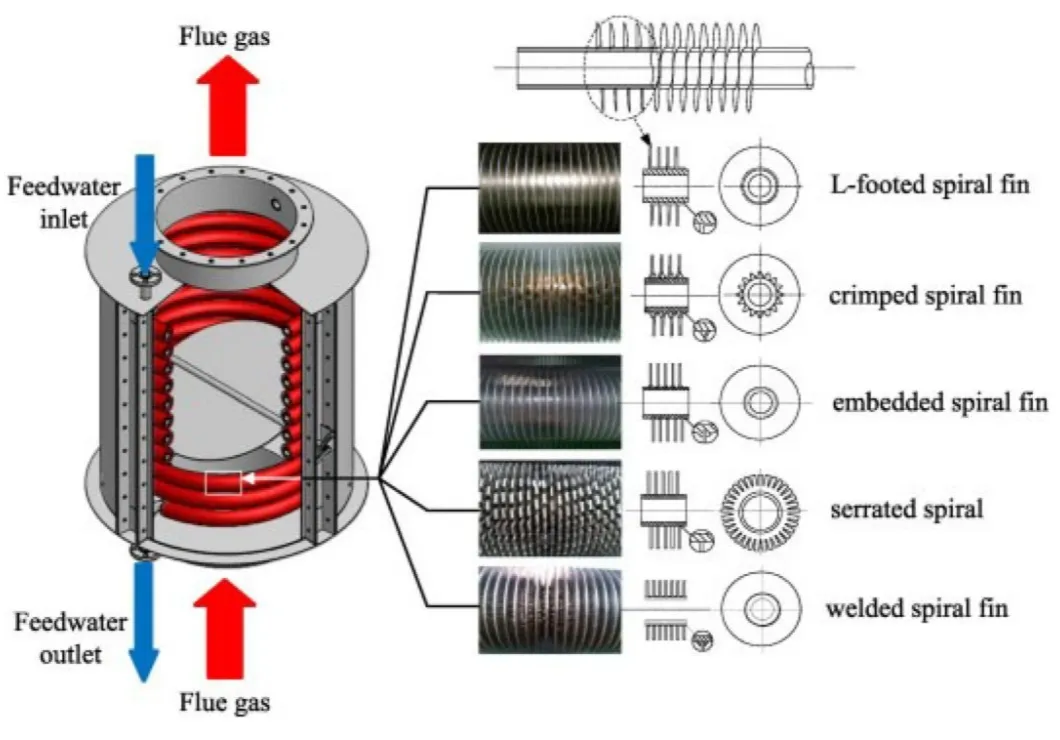

Ofrecemos diferentes soluciones de tubos de aletas enrolladas: tubos de aletas bajo tensión, incrustados y extruidos.

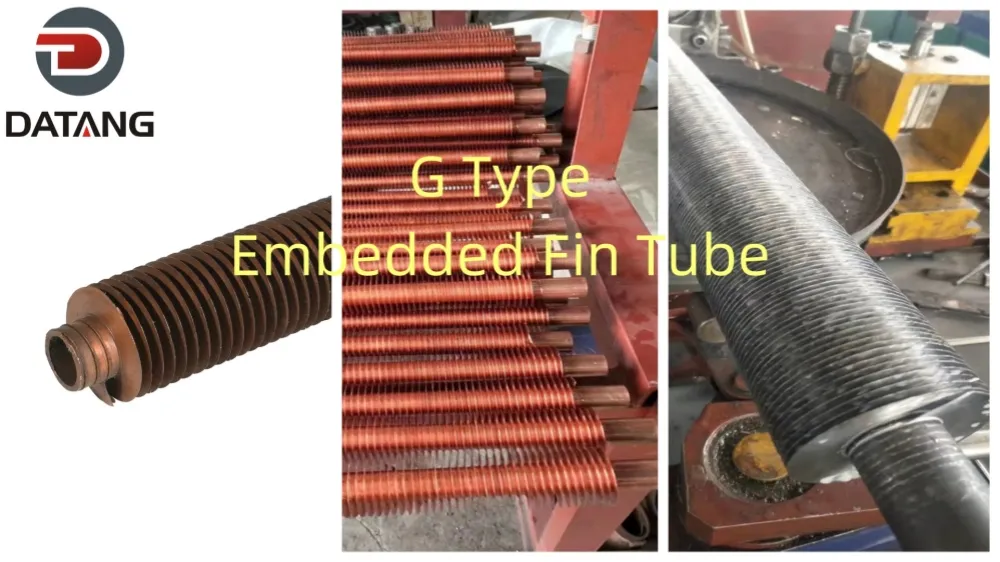

Las aletas integradas (G-Fins) se fabrican enrollando tiras de cobre o aluminio en una ranura helicoidal mecanizada directamente sobre la superficie exterior del tubo.

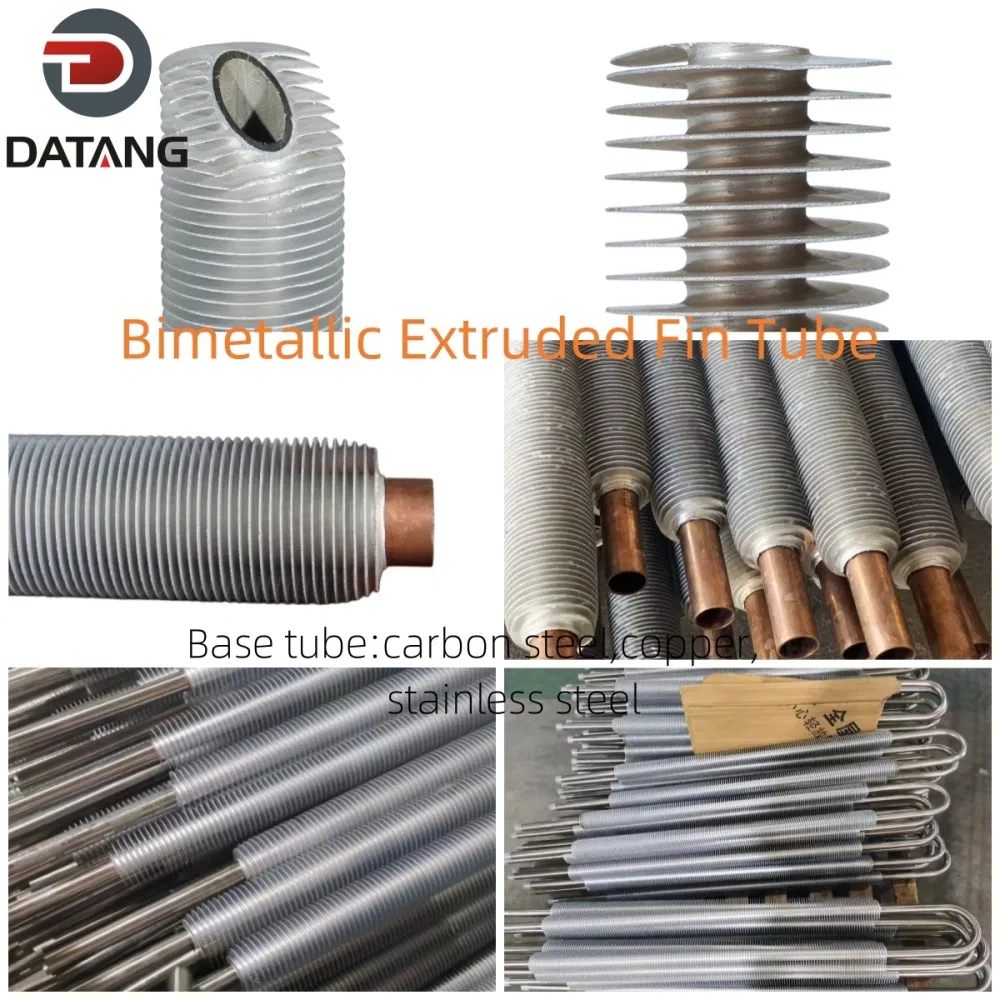

Este tipo de aleta está formado por un tubo bimetálico compuesto por un tubo exterior de aluminio y un tubo interior de casi cualquier material compatible.
Las aletas se fabrican mediante la extrusión en frío del tubo exterior de aluminio, proporcionando un acoplamiento perfecto de alta presión. Ofrece una transferencia térmica excelente y una máxima resistencia mecánica contra limpiezas de alta presión y corrosión externa.
Somos un fabricante y mayorista con una trayectoria de exportación a mercados mundiales durante 17 años.
Contamos con un equipo técnico especializado para diseñar soluciones a medida y productos personalizados según sus requerimientos técnicos.
Fabricamos a medida tubos de aletas para intercambiadores de calor, enfriadores de aire, radiadores, economizadores, condensadores y evaporadores.
Disponemos de un amplio stock de materiales de base como tubería sin costura de acero al carbono, tubos ERW, SSAW y acero de aleación para la fabricación rápida de los tubos aletados.
