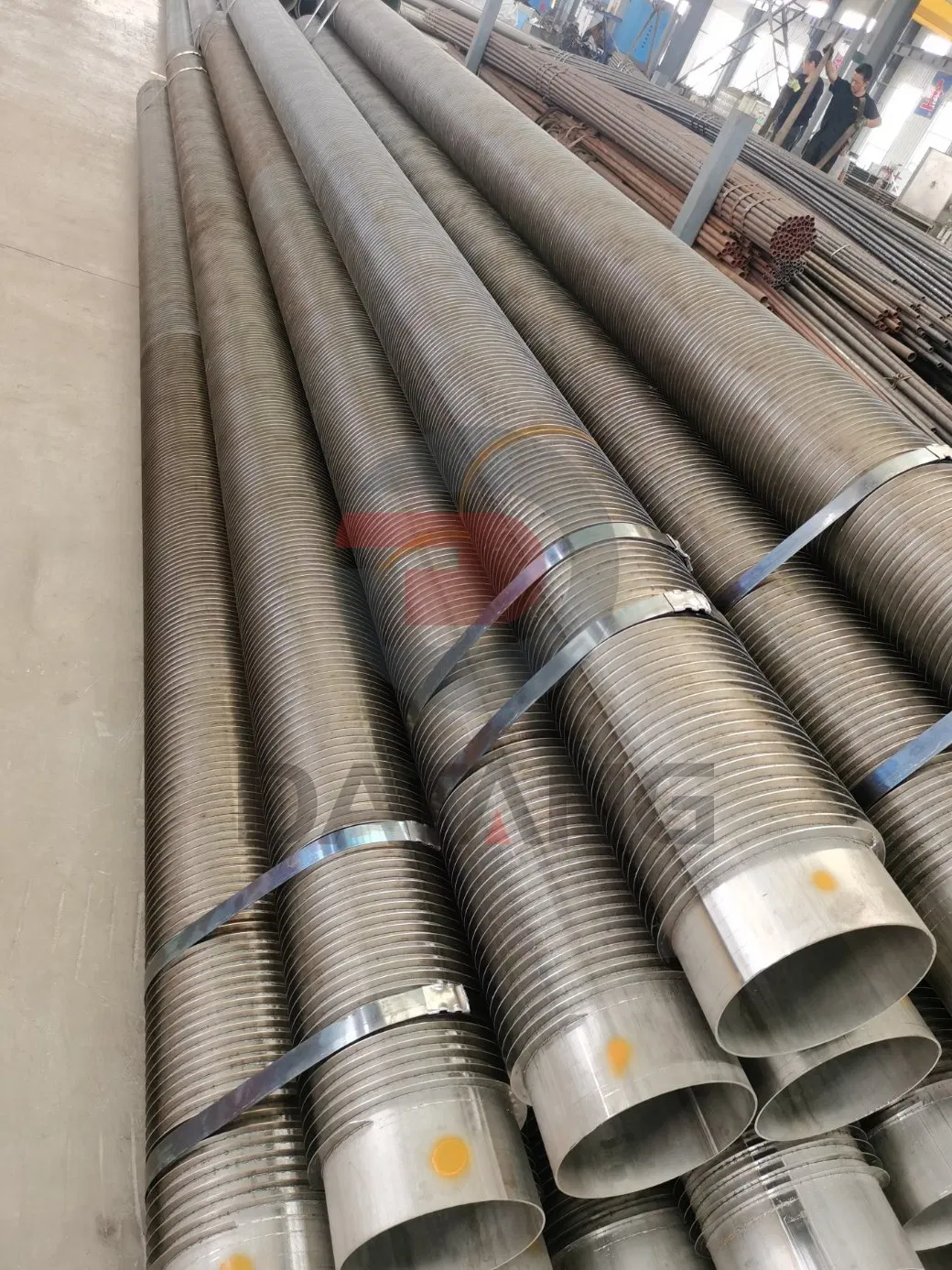

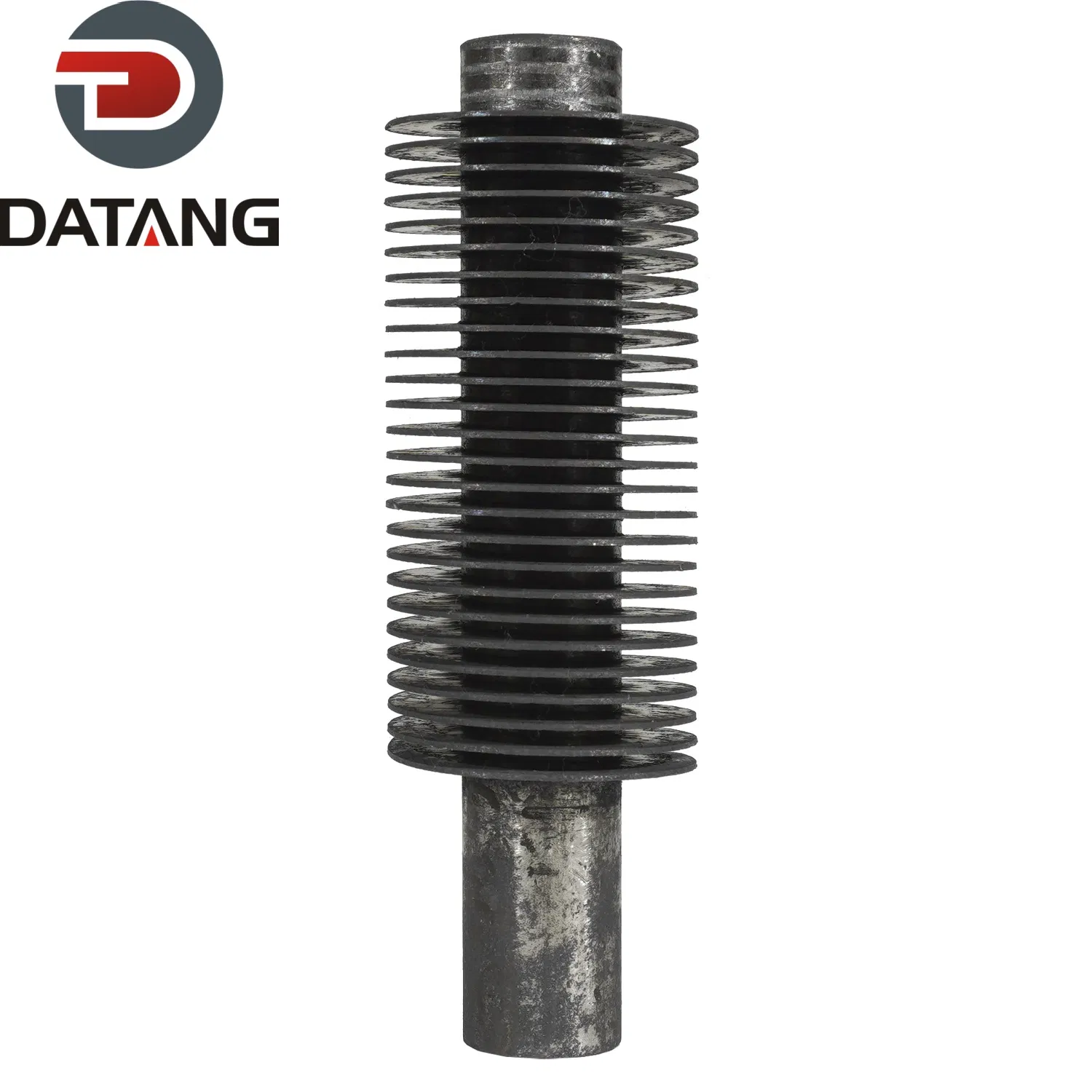

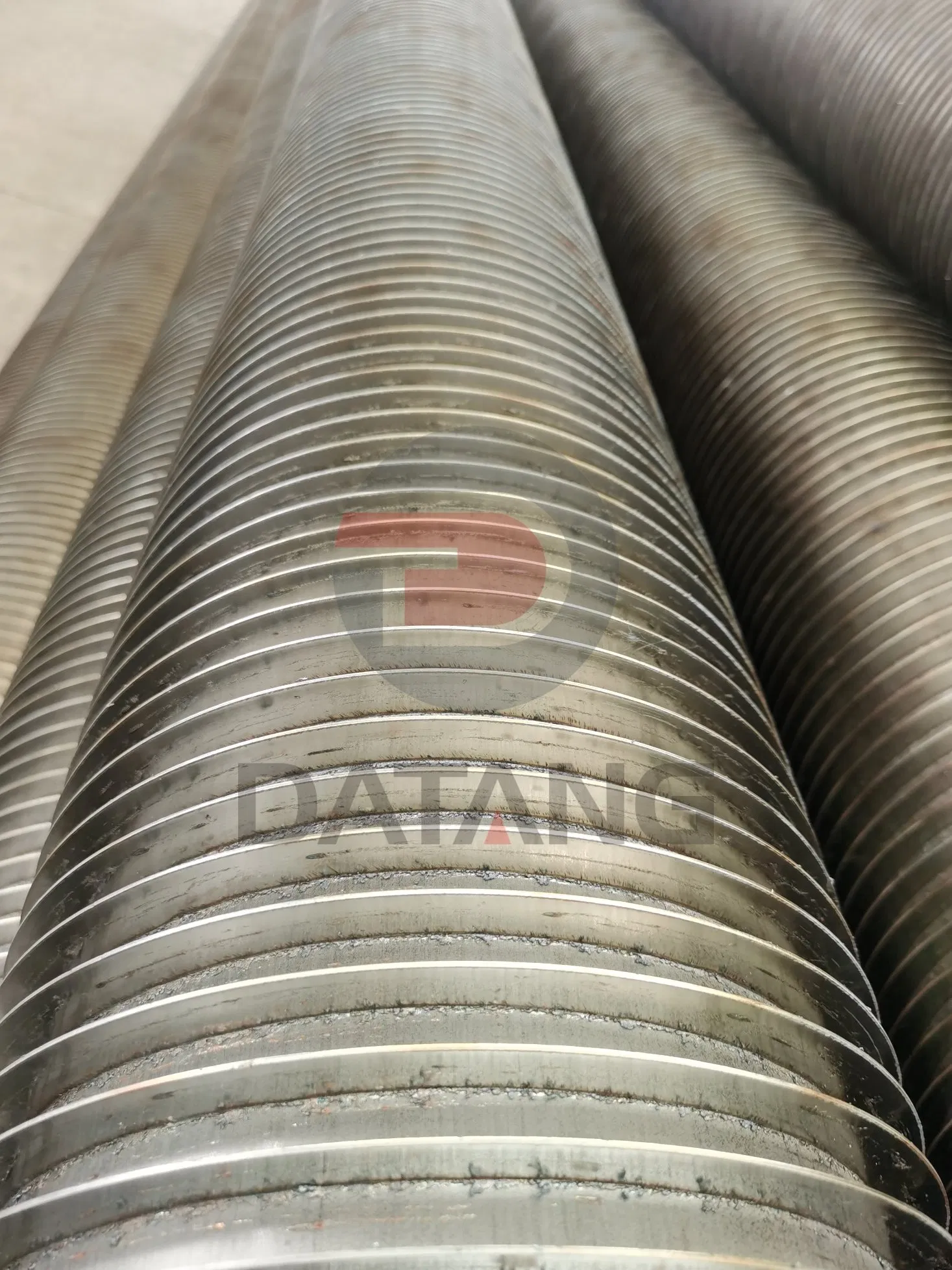

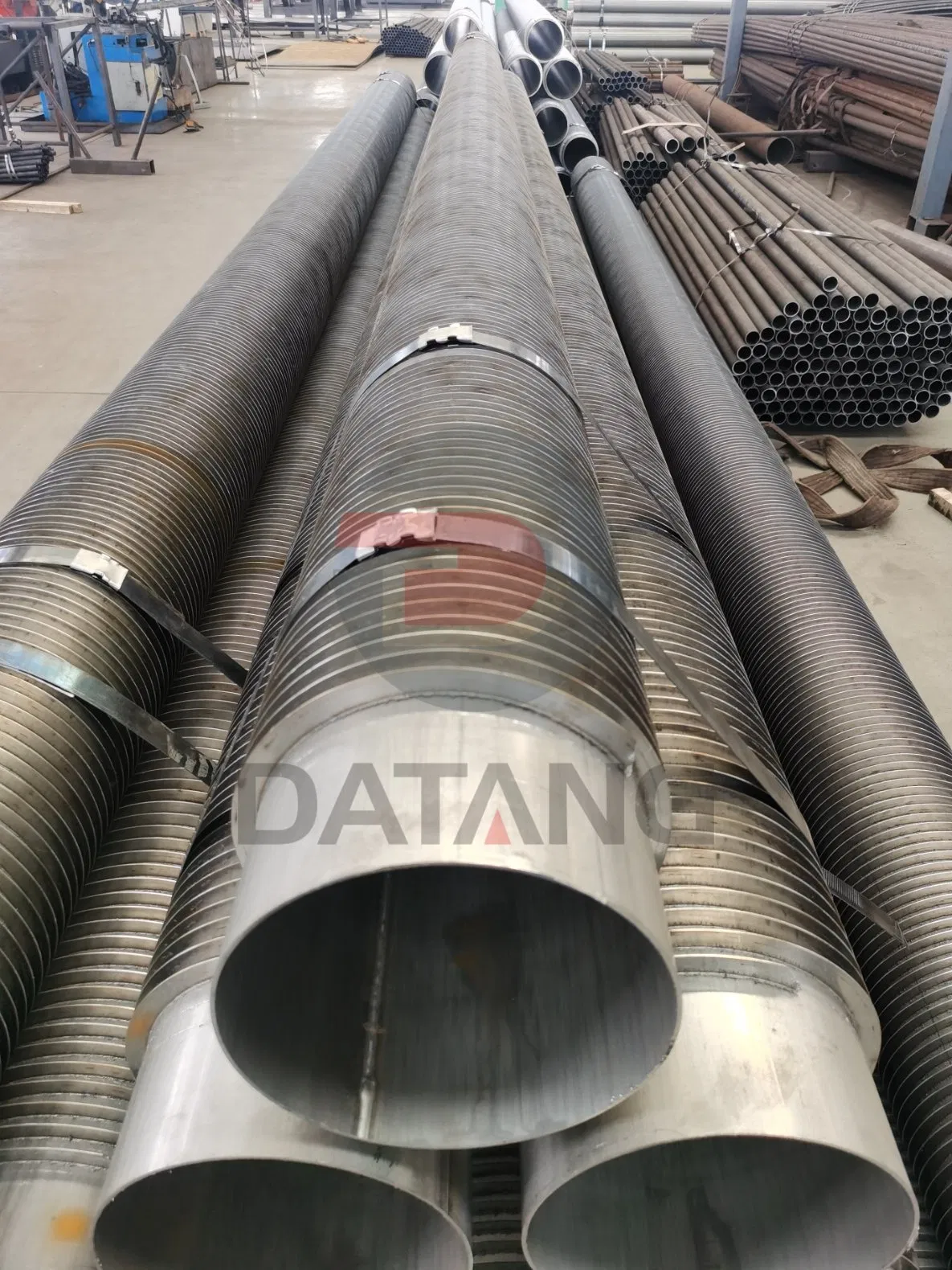

Las aletas son fabricadas por espiral enrollado la aleta alrededor del tubo base y la tubería. Durante el bobinado la aleta se suelda continuamente por soldadura de alta frecuencia dando el enlace más robusto entre el Fin y el tubo.
Este tipo de tubo de Fin se utiliza específicamente donde la aplicación implica una gran cantidad de tensiones mecánicas como vibraciones continuas, etc. La unión de soldadura entre el tubo y el Fin también garantiza que se logre una eficiencia de transferencia de calor casi perfecta, proporcionando los rangos de temperatura de funcionamiento más altos.
Estos tubos de fin se utilizan en RADIADORES, PRECALENTADORES DE AIRE, SISTEMAS DE RECUPERACIÓN DE CALOR RESIDUAL, Y TUBOS de fin DE CALDERAS, etc. y son preferidos en industrias como centrales eléctricas, industrias químicas, plantas de acero, plantas de enfriadores, etc.

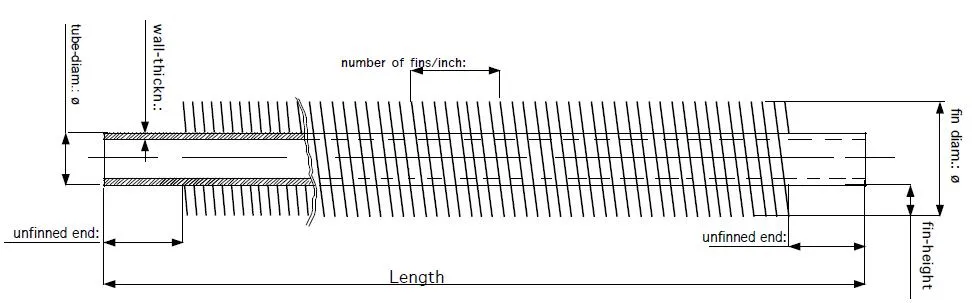

| No. | Detalles | Rango |
|---|---|---|
| 1 | Material del tubo base | Acero inoxidable, acero al carbono, acero aleado, titanio, cobre, acero inoxidable dúplex, e Inconel, etc. (todo el material en el límite teórico) |
| 2 | Diámetro exterior del tubo base | 16,00 mm a 225,00 mm (½" NB tubería a 8" NB tubería) |
| 3 | Espesor del tubo base | 2,50 mm y más |
| 4 | Longitud del tubo base | 500 mm mín. A 12000 mm |
| 5 | Material de la aleta | Acero al carbono, acero aleado y acero inoxidable |
| 6 | Espesor de la aleta | 0,80 mm a 2,50 mm |
| 7 | Densidad de la aleta | 79 FPM (2 FPI) A 276 FPM (7 FPI) |
| 8 | Altura de la aleta | 9,8 mm a 25,00 mm |
| 9 | Extremos desnudos | Según los requisitos del cliente |
| 10 | Capacidad de fabricación | 300,000 metros por año |
Adecuado para: Refrigeradores posteriores, refrigeradores de aire, calentadores de aire, enfriadores de aire de carga, condensadores, calentadores de convección, calentadores eléctricos, evaporadores, refrigeradores de fluidos, refrigeradores de gas, tuberías de calor, refrigeradores de hidrógeno, secadoras industriales, refrigeradores intermedios, calentadores de inmersión, refrigeradores de aceite, radiadores, refrigeración, recuperación de disolventes e intercambiadores de calor de vapor a aire.

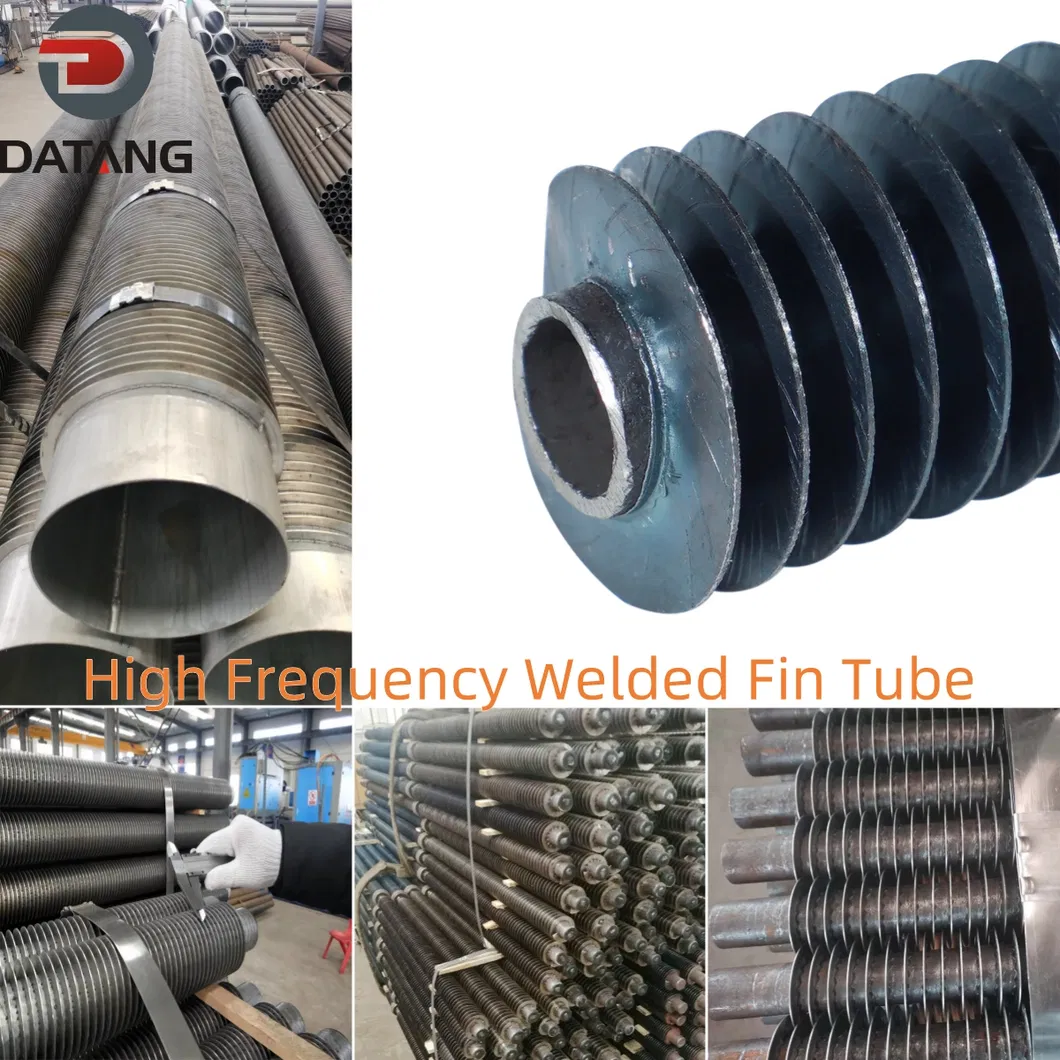

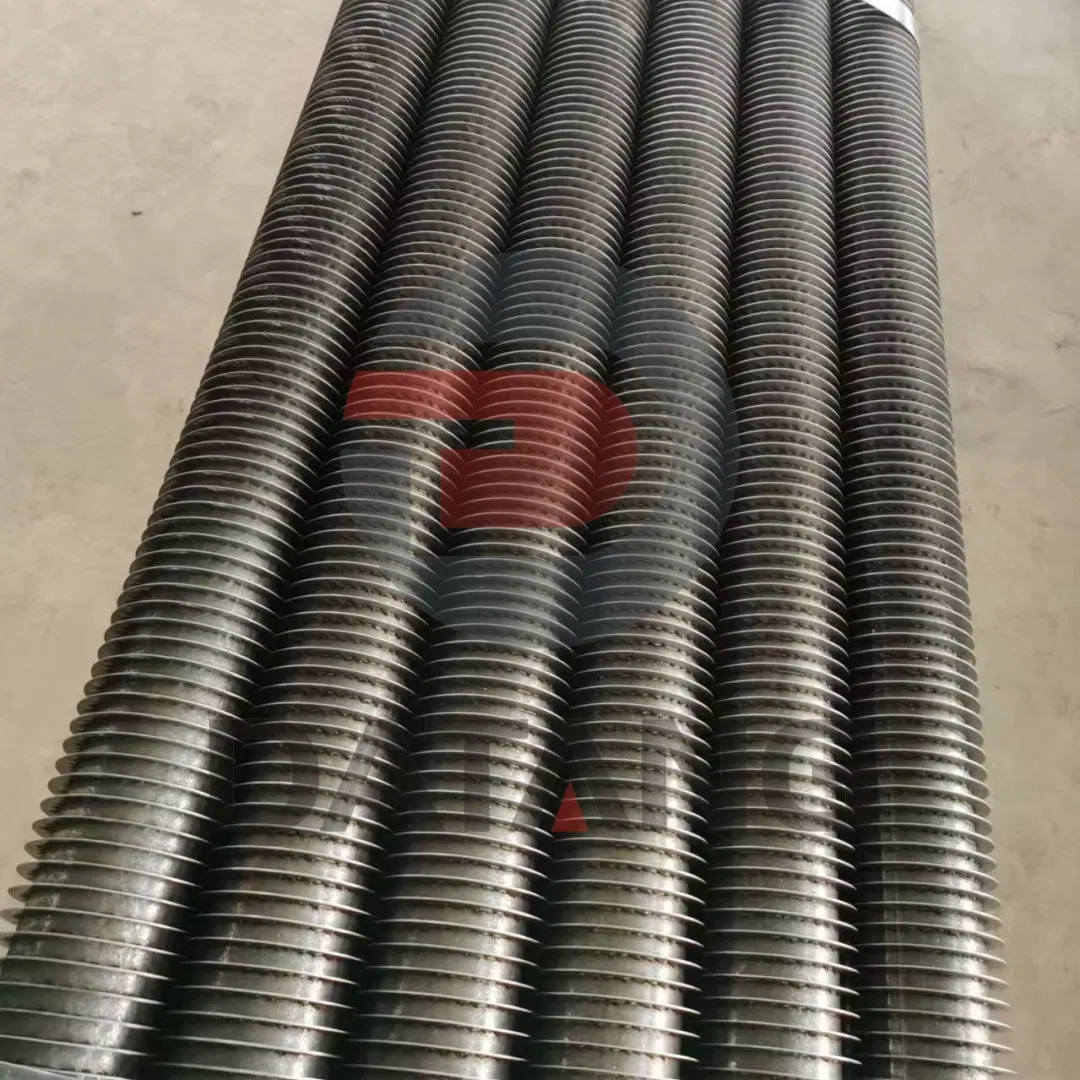

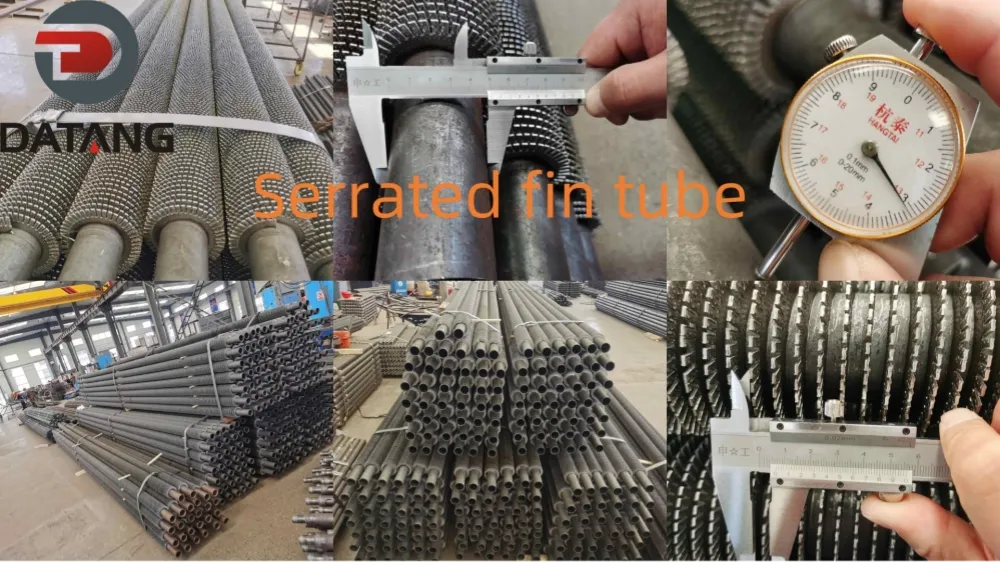

La aleta de acero, que puede ser sólida o dentada, se enrolla de forma helicoidal y se suelda continuamente al tubo por soldadura de alta frecuencia por resistencia eléctrica. Esto produce un enlace de aleta-tubo homogéneo, limpio y continuo sin material de soldadura adicional, para un flujo de calor muy eficiente y resistencia a la corrosión.
Las máquinas de aletear están equipadas con equipo en línea de flexión en frío simple o dúplex que puede manipular ambos extremos de los tubos en una sola operación, asegurando así la alineación exacta de los extremos. Aptas para doblar tubos tanto desnudos como con aletas con diámetros de 31 mm a 76 mm.
Si es necesario, las superficies externas de los tubos con aletas pueden tratarse con un revestimiento protector. Se adaptan los diseños para satisfacer las necesidades específicas de los proyectos.

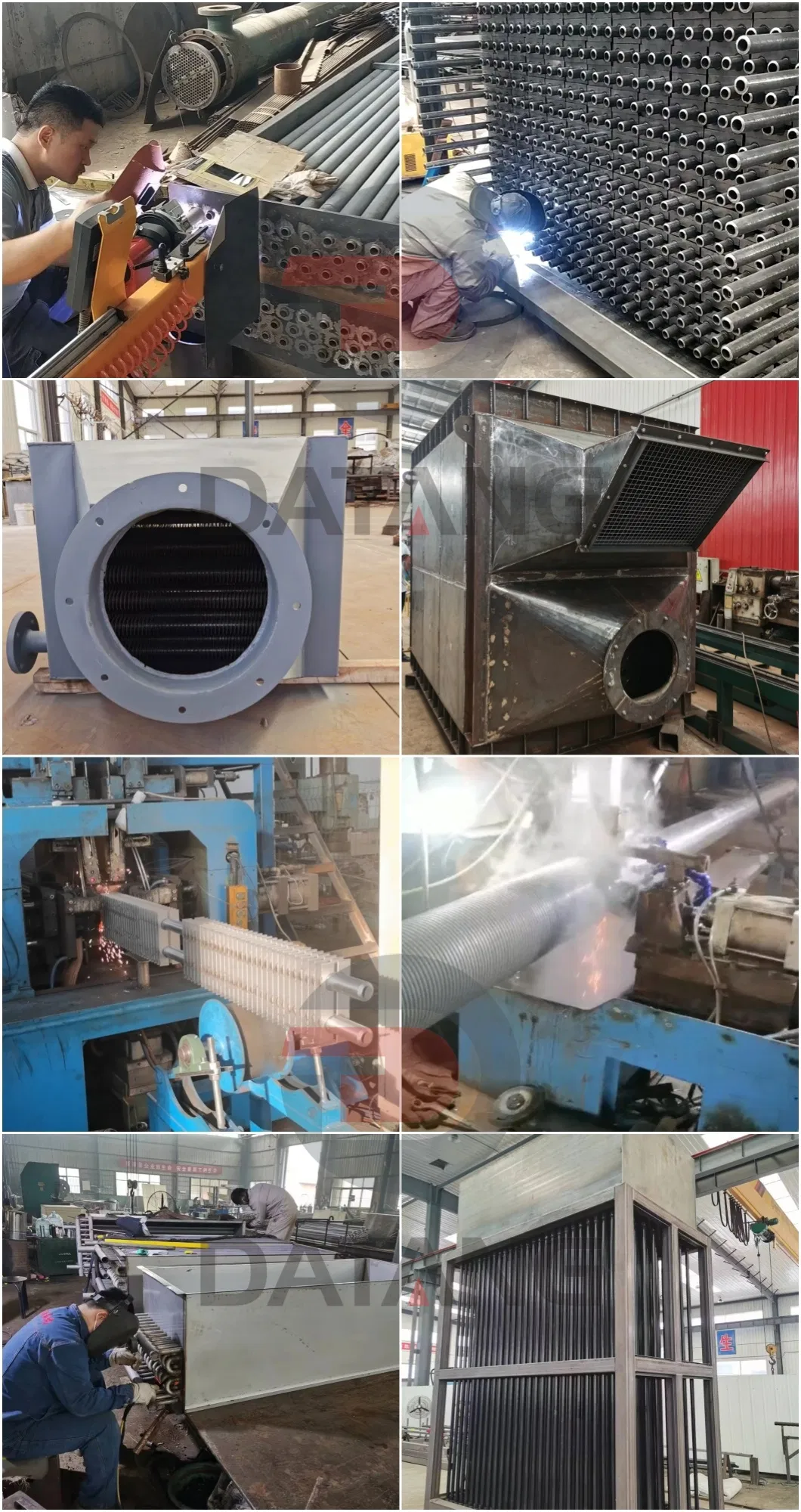

Contamos con un equipo técnico y de ventas profesional. Diseñamos soluciones y proporcionamos la personalización de productos para usted. Instalaciones de producción equipadas para la fabricación de varios tipos de tubos con aletas:
| PRODUCTO | TIPO | MATERIAL DEL TUBO | MATERIAL DE ALETA | TAMAÑO DEL TUBO | TAMAÑO DE LA ALETA |
|---|---|---|---|---|---|
| Tubo con aletas del intercambiador de calor | Tubo de entrada extruido | Todo tipo de material aplicable | Aluminio A1100 | 15.88 ~ 50.8 mm | 7 ~ 11.5 FPI |
| Altura de aleta máx. 16mm | |||||
| Tubo de entrada de pie en L (Tipo envoltura) | Todo tipo de material aplicable | Cobre C1100, C1220 | 12.70 ~ 50.8 mm | 7 ~ 11.5 FPI | |
| (Tipo de envoltura) | Altura de aleta máx. 16mm | ||||
| Tubo G-Fin (tipo incorporado) | Aluminio A1100, A1050, A1060 | - | |||
| Tubo de aletas soldadas de alta frecuencia | Tubo de acero al carbono A179 | Tubo de acero al carbono | 12.70 ~ 160 mm | 1.5 ~ 7 FPI | |
| Tubo de acero inoxidable | Tubo de acero inoxidable | 0.8 ~ 3.2mm de grosor | |||
| Material de acero de aleación | Material de acero de aleación | - | |||
| Tubo de alta finación de aleación de cobre integral | C12200, C11000, C70600 | C12200, C11000, C70600 | 15.88 ~ 22.23 mm | 5 ~ 9 FPI | |
| Máx. 12mm de altura | |||||

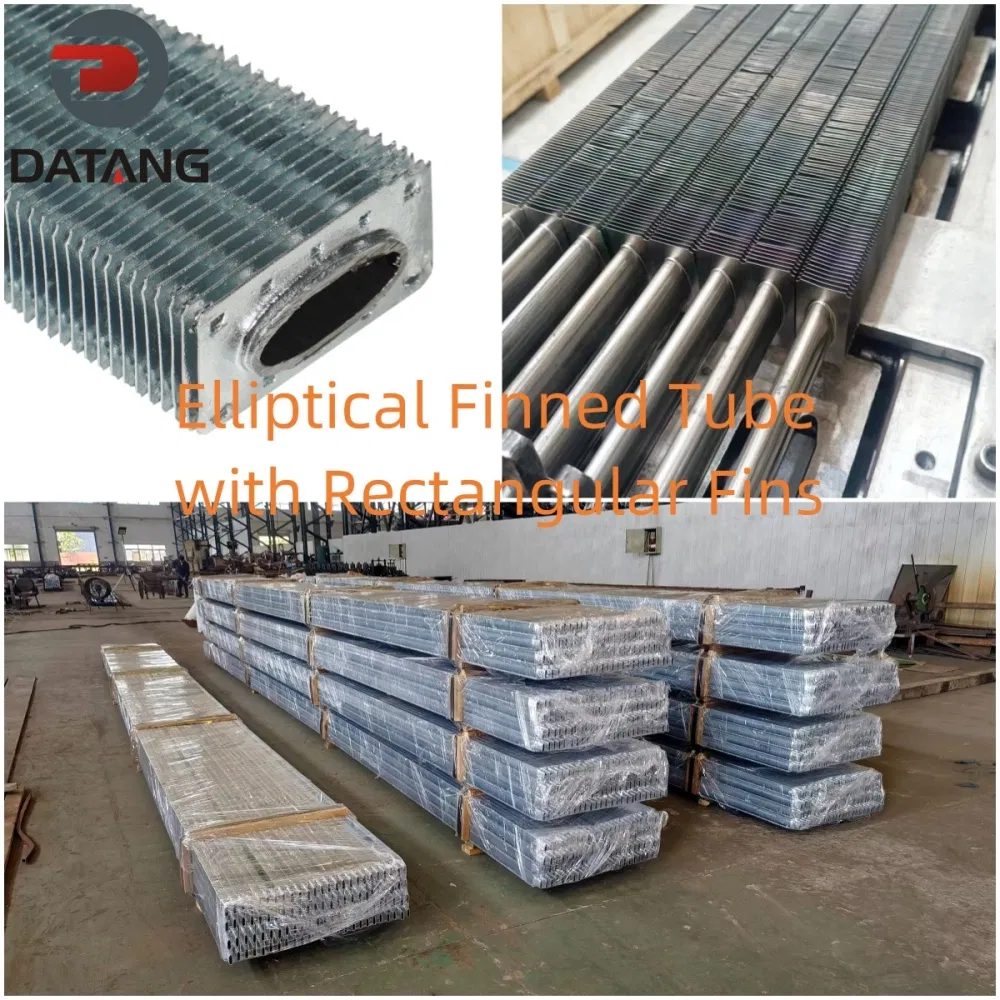

| Tubo ovalado con aletas | Tubo de acero al carbono | Tubo de acero al carbono | Todos los tamaños disponibles | 5 ~ 15 FPI | |
| Tubo de acero inoxidable | Tubo de acero inoxidable | ||||
| Material de acero de aleación | Material de acero de aleación | ||||
| Tubo de aleación de cobre | Tubo de aleación de cobre | ||||
| Tubo de entrada monometálica | Tubo de entrada baja | Acero al carbono, acero inoxidable, titanio, cobre, latón, aleación de níquel, etc. | - | 9.52 ~ 40 mm | 12, 16, 19, 28 FPI, etc. |
| Tubo Turbo-C | |||||
| Tubo Turbo-E | |||||
| Tubo corrugado | Todo tipo de material | - | 6.35 ~ 40 mm | 2 ~ 9 FPI |

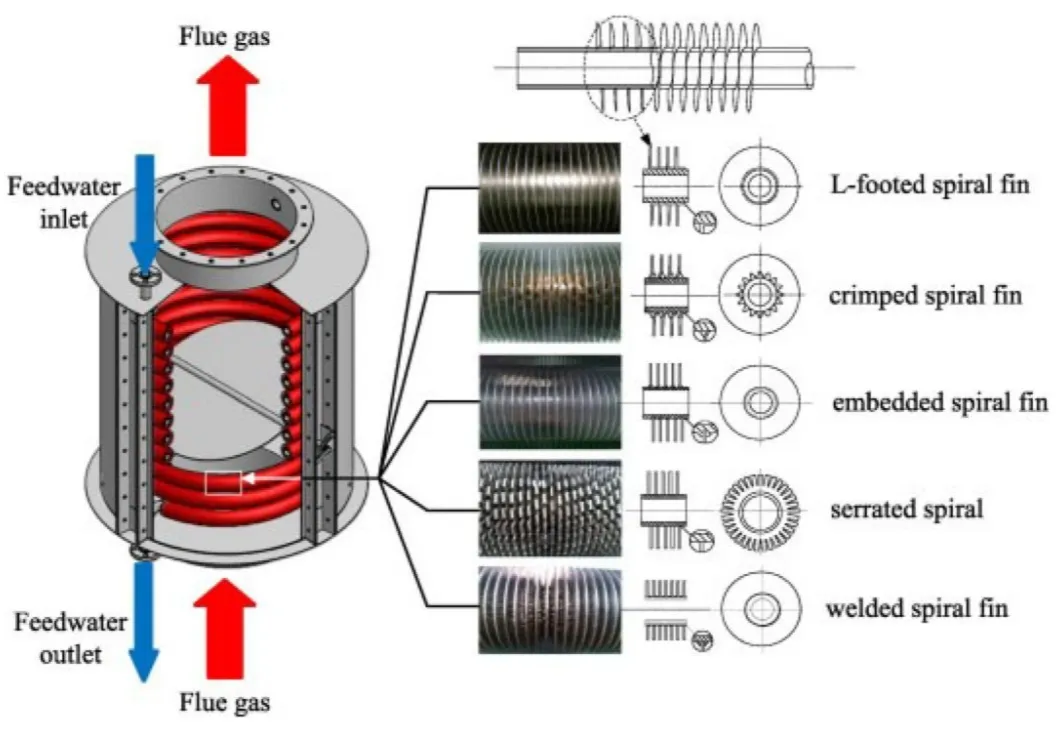

Ofrecemos diferentes tubos con aletas: Tubos con aletas de tensión, tubos con aletas incrustadas y tubos con aletas extruidas.

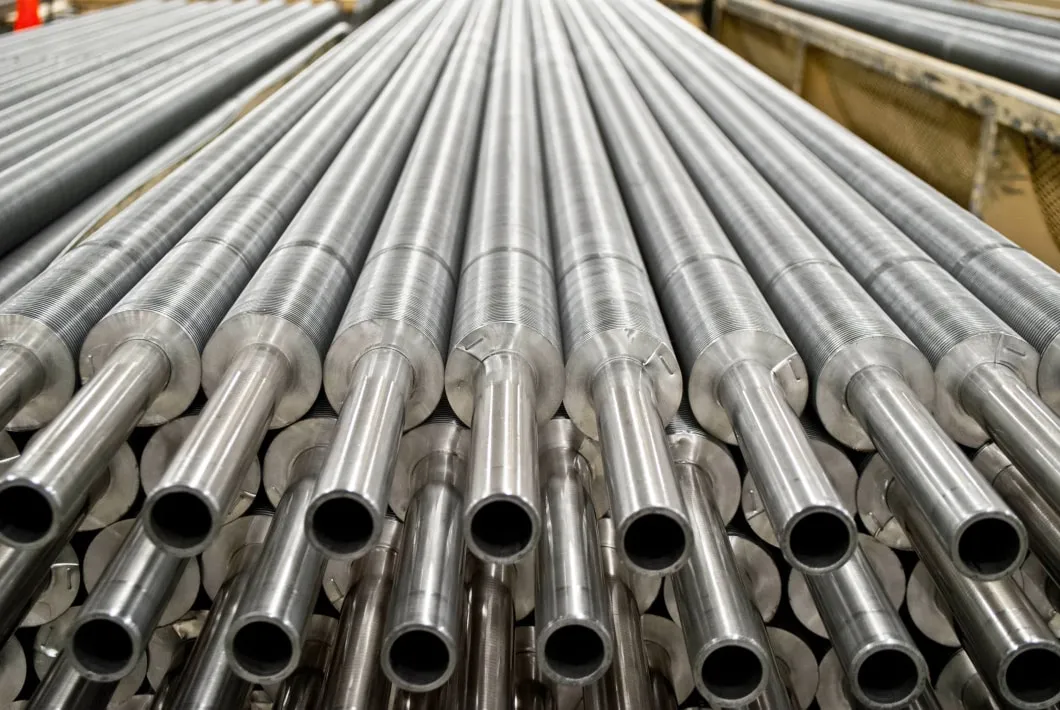

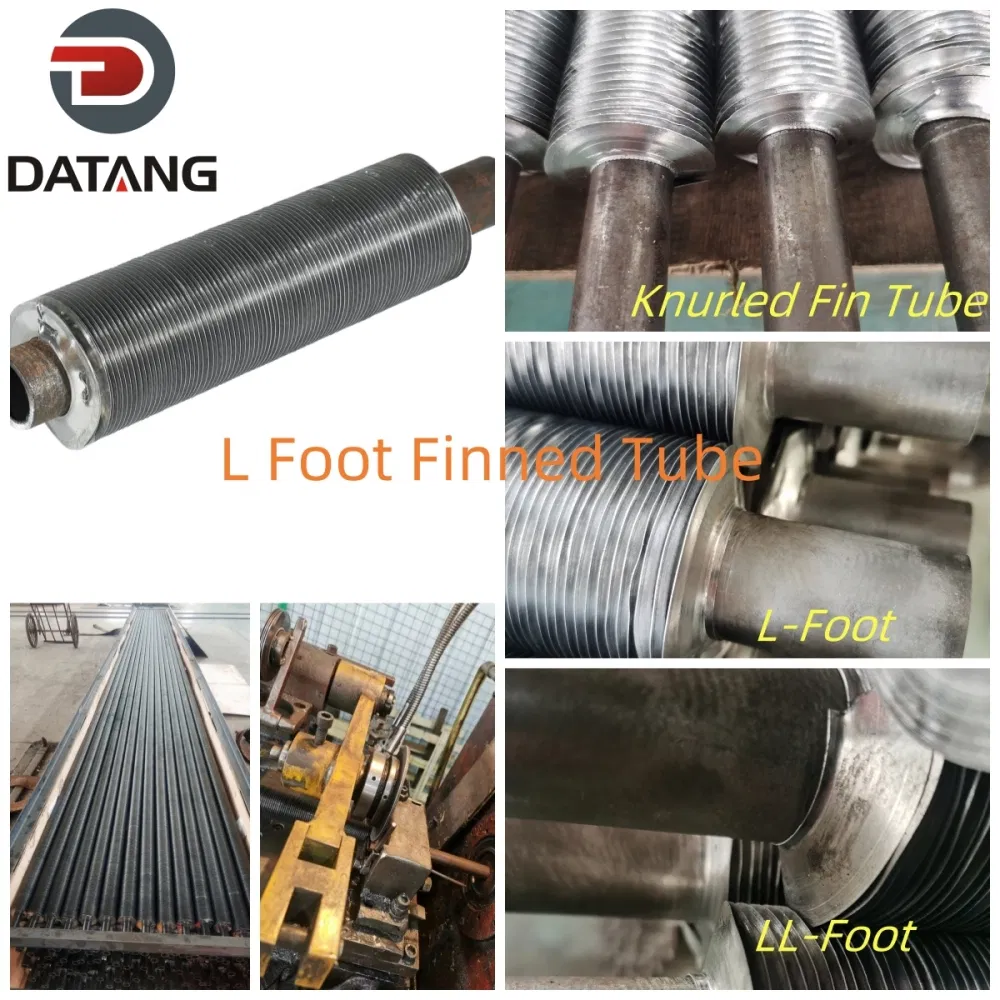

Los tubos con aletas enrollados por tensión se forman envolviendo una tira de aluminio o cobre bajo tensión. La tecnología de bobinado de tiras proporciona diferentes configuraciones: L-fin, LL-fin, KL-fin.

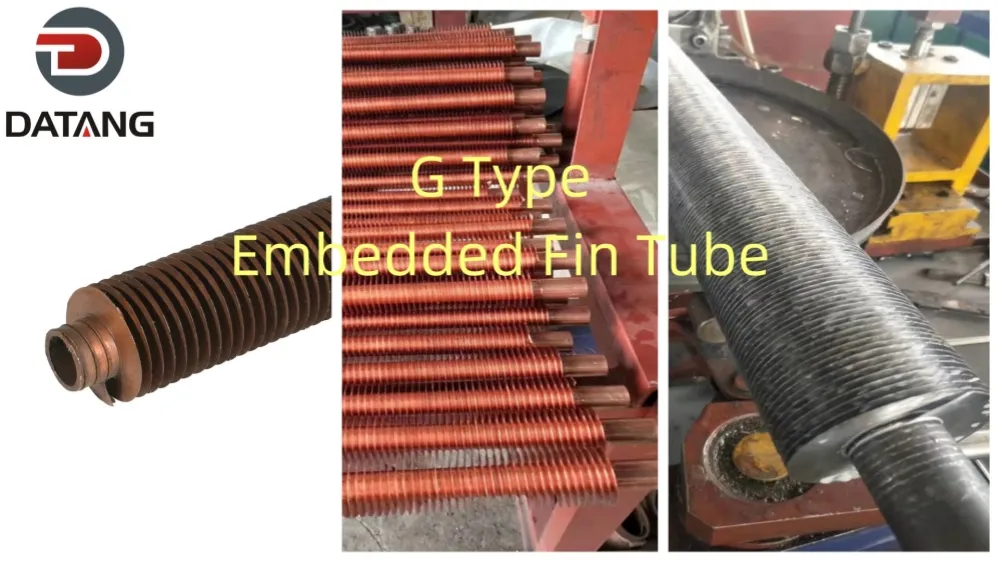

Las aletas incrustadas (G-Fins) se fabrican alojando una tira de aluminio o cobre en una ranura helicoidal mecanizada en la superficie del tubo base.
Campos de aplicación habituales de los tubos con aletas:

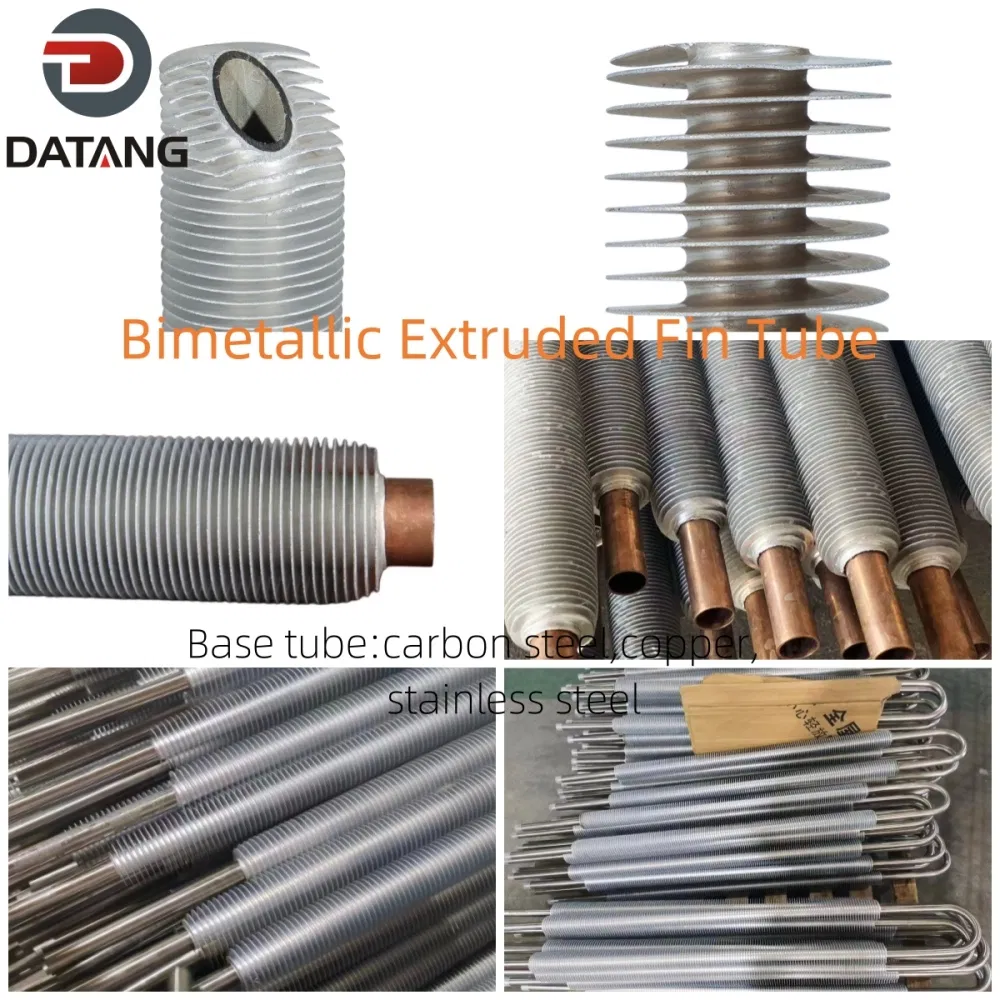

Este tipo de aleta está formado por un tubo bimetálico que consiste en un tubo exterior de aluminio y un tubo interior de casi cualquier material base. Las aletas se fabrican mediante la extrusión en frío de las aletas en el tubo de aluminio Muff de forma concéntrica.
Debido al proceso de trabajo en frío a altas presiones (rango de 1200 psi), el enlace entre el tubo y la aleta es perfecto, garantizando una excelente transferencia de calor y mejorando la fuerza mecánica.
Somos un fabricante y mayorista de renombre que exporta a los mercados mundiales durante 17 años. Contamos con un equipo técnico y de ventas profesional para diseñar soluciones y proporcionar la personalización de productos para usted.
Personalizamos intercambiadores de calor de tubos de aletas, refrigeradores de aire, radiadores, economizadores, condensadores, vaporizadores y evaporadores. Disponemos de un amplio stock de tubería sin soldadura de acero al carbono de alta calidad, tubería de ERW, tubería de SSAW y tubería de acero aleado para la fabricación rápida de tubos de aletas, así como racores y bridas.
