Gran diámetro Jcoe/UOE LSAW tubular / tubería soldada en espiral para construcción de pilotes marinos

1 / 5

Gran diámetro Jcoe/UOE LSAW tubular / tubería soldada en espiral para construcción de pilotes marinos

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Información Básica

Tipo

Soldadura

Técnica

VISTA

Material

Acero carbono

Tratamiento de superficies

Antiséptico

Sección Forma

Círculo

Paquete de Transporte

embalado en paquete o en envase suelto

Origen

China

Capacidad de Producción

200000/toneladas

Uso

Transporte por Tuberías, Tubo de caldera, Hidráulico / Automóvil de tuberías, Petróleo / Gas Perforación, Alimentos / Bebidas / Productos lácteos, Industria de Maquinaria, Industria Química, Minería, Construcción y Decoración, Proposito especial

Descripción de Producto

Introducción al Tubo LSAW

Tubo de acero LSAW longitudinalmente (soldadura por arco sumergido) es un término profesional abreviado para el tubo de acero LSAW. Utiliza una placa única y gruesa como materia prima, y la placa de acero laminado es presionada en un tubo de relleno en un molde o máquina de formación. El tubo se produce mediante soldadura por arco sumergido y diater expandido.

En la construcción de alta resistencia, alta tenacidad y alta calidad de oleoductos y gasoductos de larga distancia, la mayoría de los tubos de acero requeridos son de gran diámetro y pared gruesa, soldados por arco sumergido de costura recta.

De acuerdo con las normas API, en grandes oleoductos y gasoductos, el tubo de soldadura por arco sumergido de costura recta es el único tipo de tubo designado y aplicable cuando se pasa a través de áreas de Clase 1 y Clase 2, como zonas alpinas, fondos marinos y áreas urbanas densamente pobladas.

Tipos de Tubo según su Formación

Tubo soldado UOE: Hoja de la placa de acero en el borde de la pre-flexión, después de la formación en U, formación en O, soldadura interna, soldadura externa y proceso de expansión mecánica en frío.

Tubo soldado JCOE: Proceso de fabricación de acuerdo con el paso "J-C-O-E" pre-soldadura, formando, después de la soldadura mediante expansión en frío y otros procesos relacionados.

Tubo soldado HME: Formado por el método de rodadura de mandril de acuerdo con "C-C-O", después de la soldadura en frío, pasa por la expansión y otros procesos de acabado.

Especificaciones Técnicas

Tubos SAWL UOE

• Diámetro exterior: Φ508mm - 1118mm (20" - 44")
• Espesor de pared: 6.0 - 25.4mm (1/4" - 1")
• Estándares: API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA
• Longitud: 9 - 12.3m (30' - 40')
• Categorías: API 5L-X90, GB/T9711 L190-L625

Tubos SAWL JCOE

• Diámetro exterior: Φ406mm - 1626mm (16" - 64")
• Espesor de pared: 6.0 - 75mm (1/4" - 3")
• Estándares: API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA
• Longitud: 3 - 48m
• Categorías: API 5L-X100, GB/T9711 L190-L690

Tolerancia de diámetro exterior y espesor de pared

Tipos	Standard
Tipos	SY/T5040-2000	SY/T5037-2000	SY/T9711.1-1977	ASTM A252	AWWA C200-97	API 5L PSL1
El extremo del tubo de desviación de OD.	±0,5%d	±0,5%d	-0.79mm a +2.38mm	<±0,1%T	<±0,1%T	±1.6mm
Espesor de pared	±10.0%T	D<508mm ±12,5%T	-8%t a +19.5%T	<-12,5%T	-8%t a +19.5%T	5,0mm<T<15.0mm ±0,11
Espesor de pared	±10.0%T	D>508mm ±10,0%T	-8%t a +19.5%T	<-12,5%T	-8%t a +19.5%T	T≥15.0mm ±1.5mm

Composición química y propiedades mecánicas

Standard	Grado	Composición química (max)%					Propiedades mecánicas (min.)
Standard	Grado	C	Mn	Si	S	P	Límite fluencia (MPa)	Fuerza tensil (MPa)
GB/T700-2006	A	0.22	1.4	0.35	0.050	0.045	235	370
	B	0.2	1.4	0.35	0.045	0.045	235	370
	C	0.17	1.4	0.35	0.040	0.040	235	370
	D	0.17	1.4	0.35	0.035	0.035	235	370
GB/T1591-2009	A	0.2	1.7	0.5	0.035	0.035	345	470
	B	0.2	1.7	0.5	0.030	0.030	345	470
	C	0.2	1.7	0.5	0.030	0.030	345	470
BS EN10025	S235JR	0.17	1.4	-	0.035	0.035	235	360
	S275JR	0.21	1.5	-	0.035	0.035	275	410
	S355JR	0.24	1.6	-	0.035	0.035	355	470
DIN 17100	ST37-2	0.2	-	-	0.050	0.050	225	340
	ST44-2	0.21	-	-	0.050	0.050	265	410
	ST52-3	0.2	1.6	0.55	0.040	0.040	345	490
JIS G3101	SS400	-	-	-	0.050	0.050	235	400
JIS G3101	SS490	-	-	-	0.050	0.050	275	490
API 5L PSL1	A	0.22	0.9	-	0.03	0.03	210	335
	B	0.26	1.2	-	0.03	0.03	245	415
	X42	0.26	1.3	-	0.03	0.03	290	415
	X46	0.26	1.4	-	0.03	0.03	320	435
	X52	0.26	1.4	-	0.03	0.03	360	460
	X56	0.26	1.1	-	0.03	0.03	390	490
	X60	0.26	1.4	-	0.03	0.03	415	520
	X65	0.26	1.45	-	0.03	0.03	450	535
	X70	0.26	1.65	-	0.03	0.03	585	570

Tipos de tubos de acero galvanizado

Las normas	Los productos	Los rangos
IS:1239 (Parte I)	Los tubos de acero templado, tubular	15mm NB - 150mm NB
IS:1161	Los tubos de acero templado para fines estructurales	15mm NB - 200mm NB
IS:3601	Los tubos de acero templado para mecánica & General Ing. fin	20mm x 0.80mm y 165.10 x 7,00 mm
IS:3589	Rmeg tuberías de gas de agua y alcantarillado	168.3 a 219.1 mm x 4.00 x 7.00mm
IS:9295	Tubos de acero para los tensores para cintas transportadoras	63,5 x 4,00 mm a 219.1 x 7.0 mm
IS:4270	Tubos de acero para pozos de agua	114.3 x 5.00mm a 219.1mm x 7.1mm
IS:7138	Los tubos de acero para muebles	20.0 .60mm x 60,0 x 2,0 mm
IS:4923	Las secciones de acero hueco para fines estructurales	12,5 x 12,5 x 0,80 a 150 x 150 x 6,0 mm 10 x 20 x 0,80 mm a 150 x 200 x 6,0 mm
IS:3074	Tubos de acero para fines de automóviles	El 19,7 x 1,00 mm a 101,6 x 6,0 mm
BS:1387	Atornillado y zócalo de tubos de acero tubular	½" NB de 6" NB, 2.00 mm a 5,40 mm de espesor de pared
BS:3601	Tubos de acero y tubos de presión de fin	½" NB de 6" NB, 2.00 mm - 7,00 mm de espesor de pared
BS:6323	Tubos de acero para propósitos de ingeniería mecánica & general	21.3 a 219.1mm de espesor de pared-1.60-7.00 mm

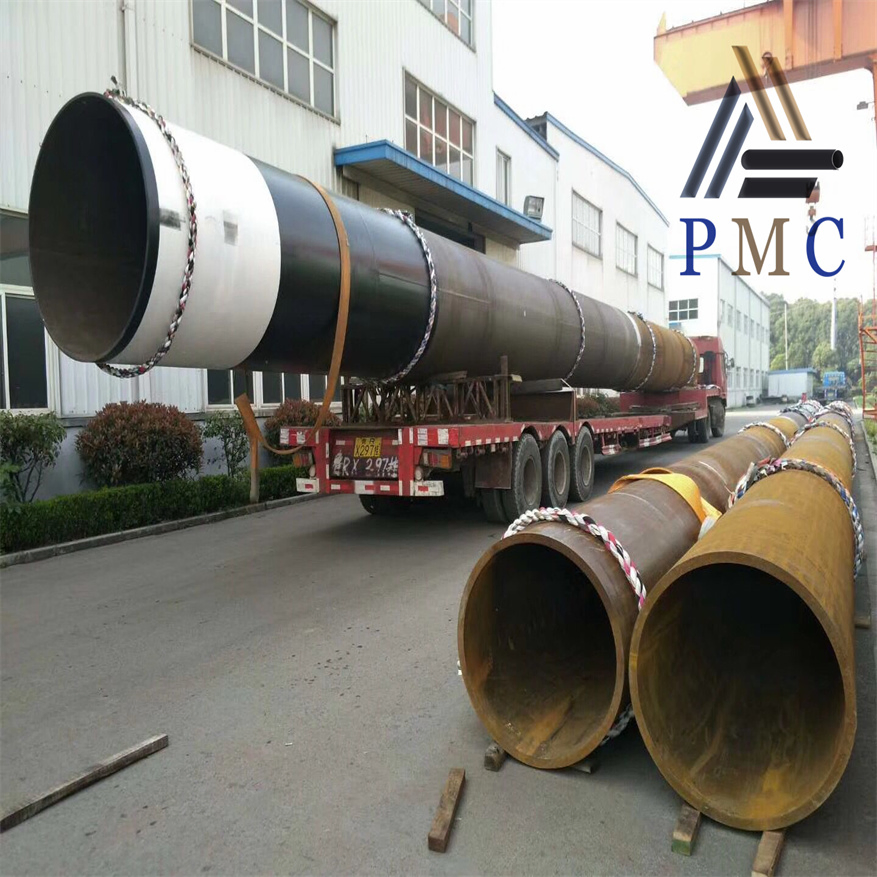

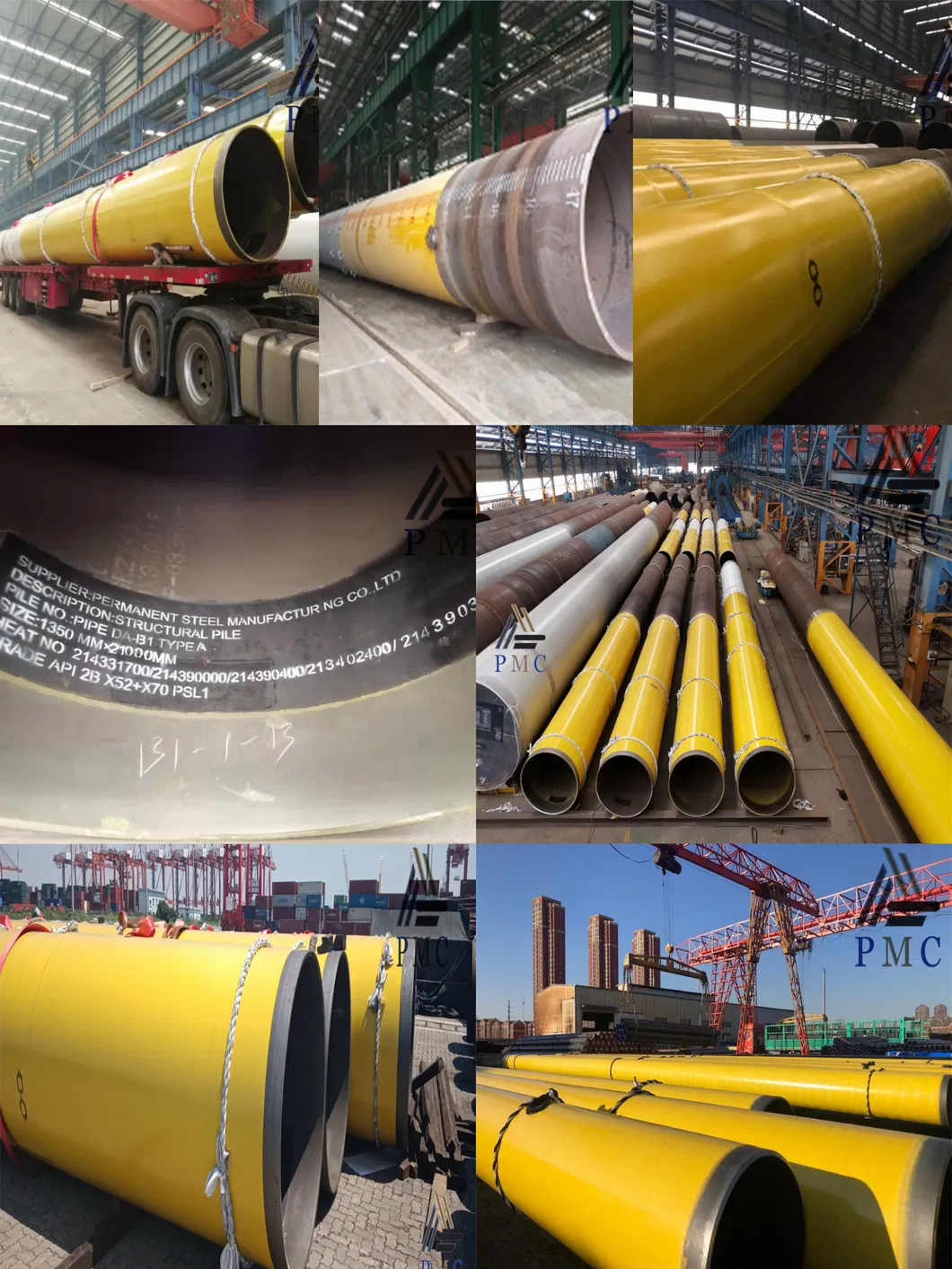

Proyecto de revestimiento LSAW última orden

Proceso de fabricación de tubos LSAW

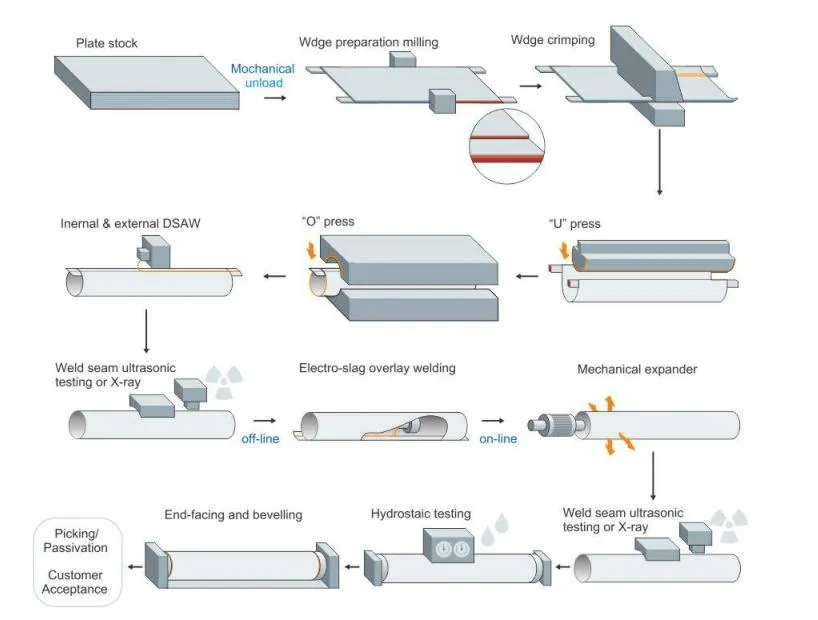

Proceso UOE:

Proceso JCOE:

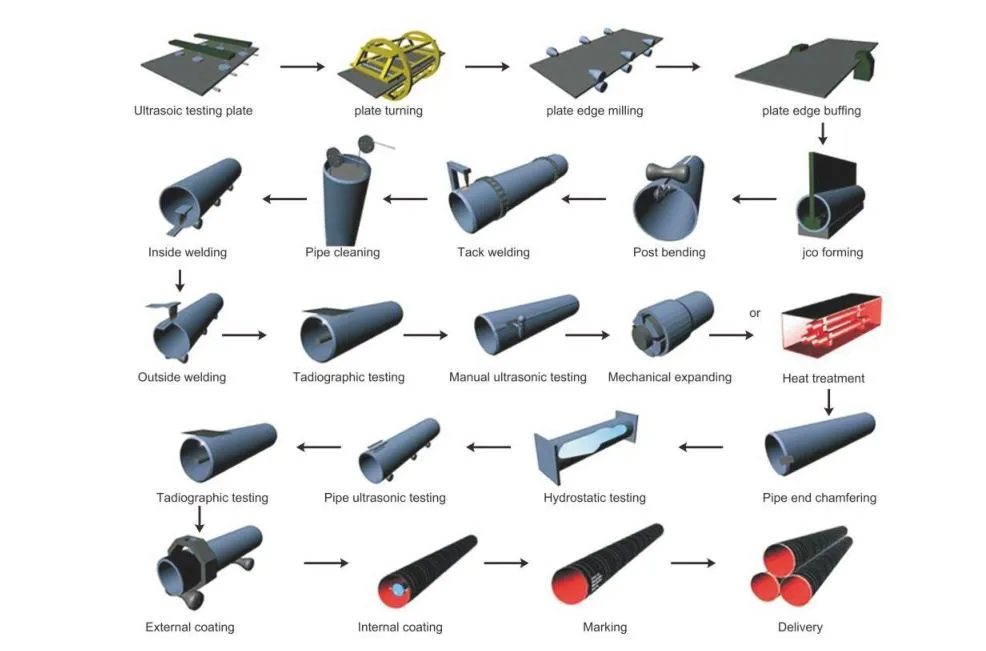

Proceso de fabricación de tubos LSAW JCOE

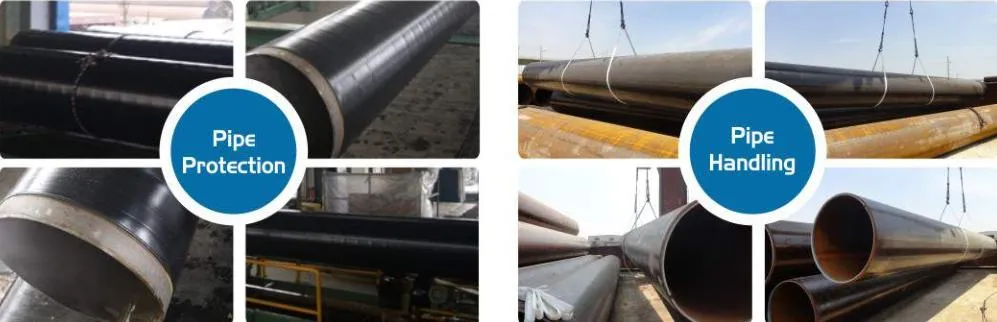

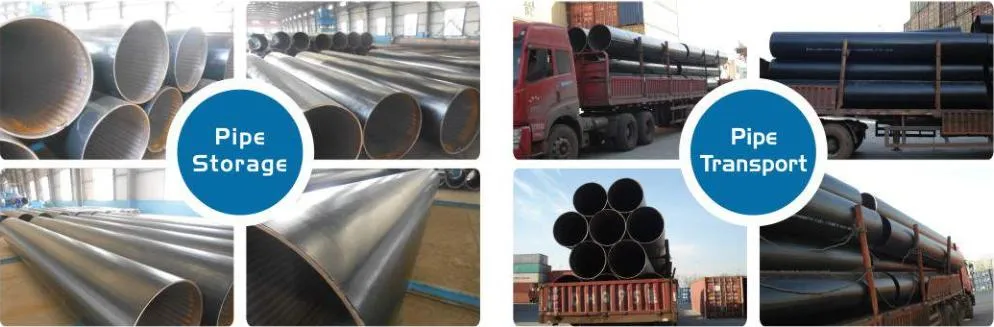

Conjunto de servicios

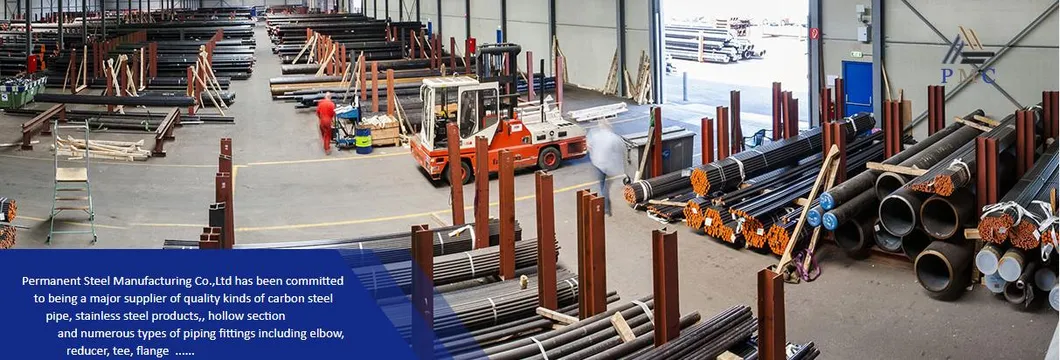

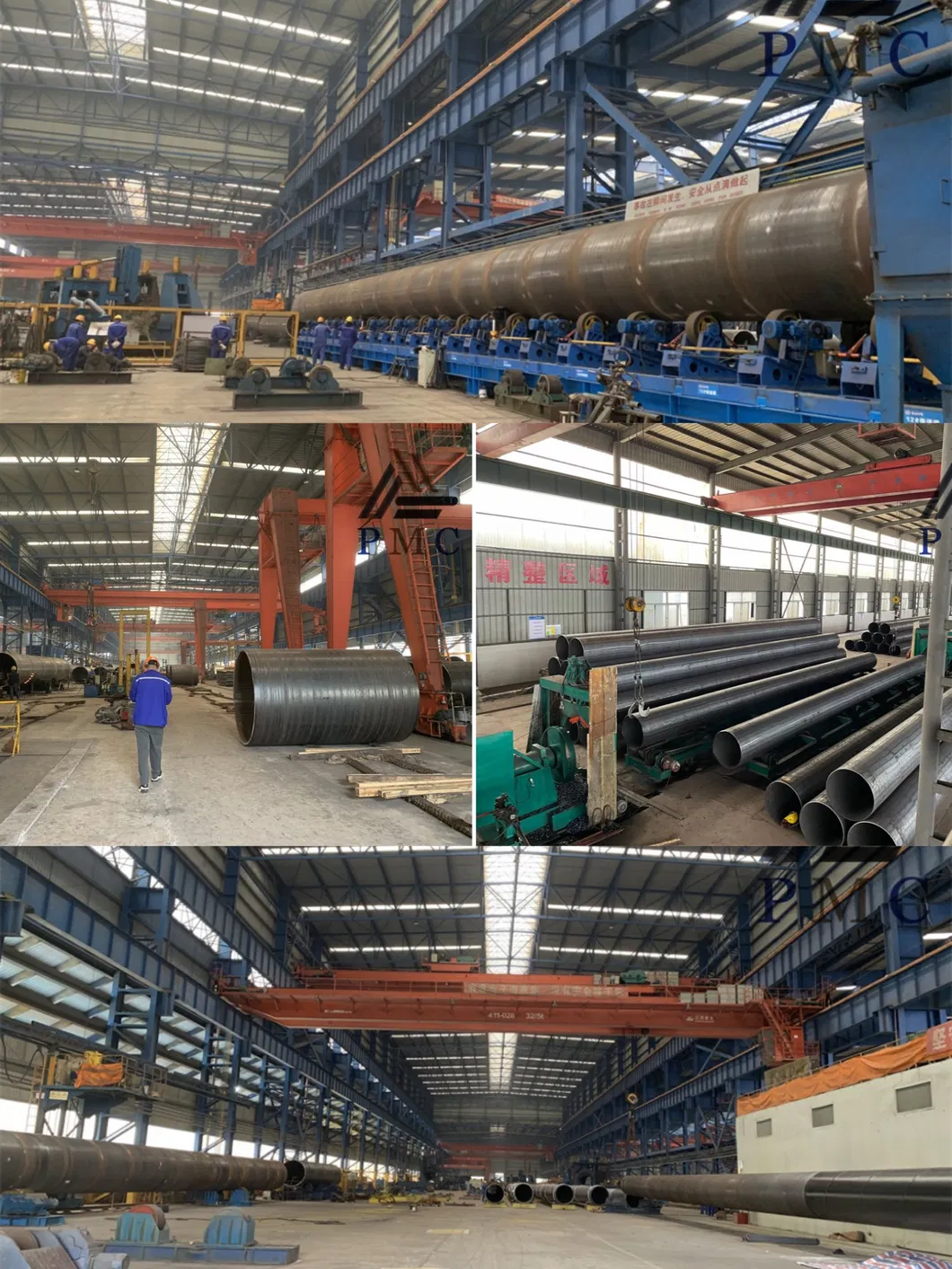

Capacidad de Fabricación

Nos dedicamos a suministrar una gama de alta calidad de tubos de acero al carbono, tubos de acero inoxidable y diversos tipos de accesorios de tubería (curvas, tapas, acoplamientos, codos, reductores, ramales, uniones en T, juntas, etc.).

Nuestros productos cumplen rigurosamente con los estándares internacionales relevantes y especificaciones técnicas a medida de los clientes. Operamos en un área de producción avanzada de 250,000 m² equipada con unidades de fundición, laminación y extrusión. Nuestro sistema de gestión cumple con las certificaciones de calidad y seguridad ISO 9001, ISO 14001 y OHSAS 18001.

Contamos con seis líneas de producción de tubos equipadas con desbobinadores, niveladoras de placas, soldadoras sobre la marcha, cortadoras por plasma, esmeriladoras de bordes, equipos de prueba hidrostática, biseladoras, expansores de extremos, inspectores por ultrasonido y sistemas de escaneo radiográfico por rayos X de alta definición.

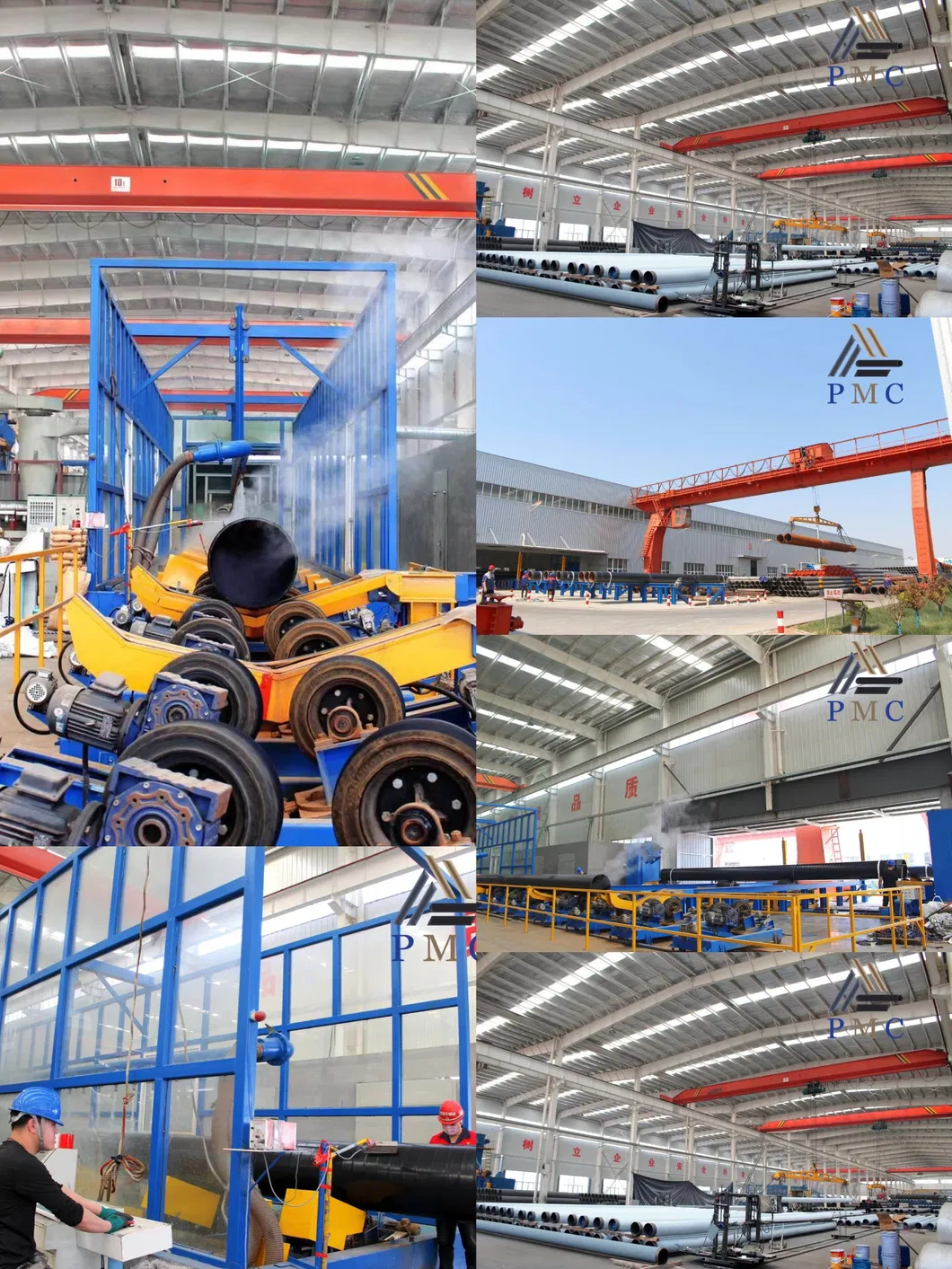

Capacidad de Revestimiento

Disponemos de dos líneas avanzadas de revestimiento anticorrosión de 3 capas de PE, adecuadas para diámetros que oscilan entre 20mm y 1820mm. Adicionalmente, contamos con líneas especializadas de asfalto epoxi, compuestos plásticos, revestimientos internos y externos de plástico y mortero de cemento para tuberías de agua. La capacidad anual de revestimiento alcanza los 18 millones de metros cuadrados.

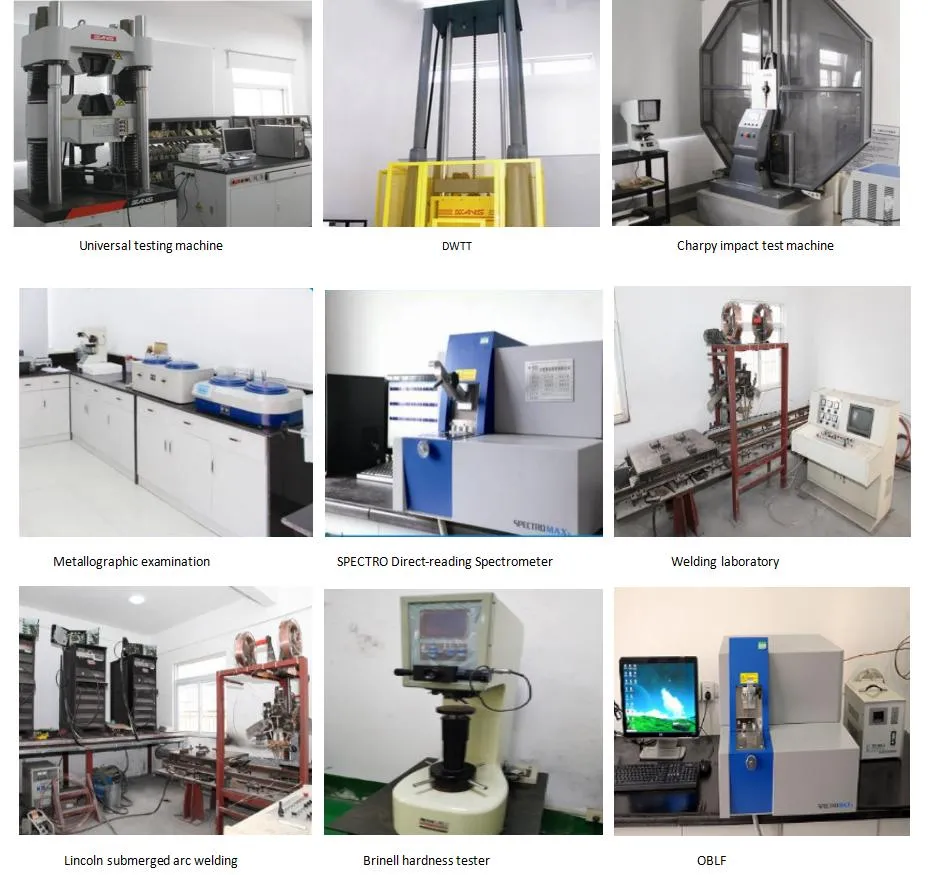

Centro de técnica

Certificaciones e Inspección

Usuarios finales

Nuestro equipo

Nuestras ventajas

Referencias de proyectos globales y amplia homologación por las principales entidades energéticas y consultoras de petróleo y gas.
Soporte total con planes de inspección y completas carpetas de documentación técnica.
Provisión completa de listados de maquinaria de producción y equipos de ensayo de laboratorio.
Documentación de exportación transparente, informes de inspección por terceros autorizados y certificados de ensayos de molino.
Certificaciones completas que incluyen monograma de API, ISO, entre otras.
Cumplimiento estricto con ITP (Plan de Inspección y Prueba), MPS (Especificación del Procedimiento de Fabricación) y directrices ISO.
Nivel de precio altamente competitivo para proyectos de gran escala.
Amplia experiencia previa de ingenieros cualificados con capacidad de diseño y asistencia técnica.
Opciones flexibles de financiamiento y plazos de pago seguros, incluidos L/C y T/T.
Soporte y verificación en auditorías aduaneras e inspecciones a través de CCPCI.
Solidez financiera avalada por bancos nacionales de primer nivel con una excelente calificación crediticia de grado superior.

Preguntas Frecuentes (FAQ)

? ¿Cuál es su hora de entrega?

Depende del tamaño de los tubos y la cantidad requerida. Normalmente toma de 7 a 10 días para tubos de acero disponibles en almacén, y de 20 a 40 días para nuevas producciones dependiendo de las especificaciones del pedido.

? ¿Proporcionan muestras de los tubos de acero? ¿Son gratis o tienen un costo extra?

Sí, podemos proporcionar muestras de tubos de acero de forma gratuita para que pueda evaluar la calidad y acabados de nuestros productos.

? ¿Cuáles son sus condiciones de pago aceptadas?

Nuestras condiciones estándar de pago aceptan transferencia telegráfica (TT), combinaciones de TT con carta de crédito (LC), o LC a la vista al 100% y plazos de uso comercial de 30 a 120 días. Cualquier otra opción puede ser analizada con nuestro departamento financiero.

? ¿Qué tipo de revestimiento anticorrosivo aplican a las tuberías?

Ofrecemos una amplia gama de opciones, destacando el revestimiento de tres capas de PE (3LPE), recubrimiento epoxi de fusión (FBE), asfalto epoxi, recubrimientos plásticos combinados y morteros de cemento para protección interna.

? ¿Bajo qué estándares y normas de calidad fabrican sus tubos LSAW?

Nuestros procesos cumplen rigurosamente con normas internacionales como API 5L, ASTM, EN, DIN, BS, JIS, DNV, así como certificaciones de sistemas de gestión ISO 9001, ISO 14001 y OHSAS 18001.

? ¿Qué diferencias técnicas existen entre el proceso UOE y el JCOE?

El proceso UOE utiliza una prensa en U y luego en O para dar forma cilíndrica a las planchas pesadas seguido de expansión en frío. El proceso JCOE realiza dobles sucesivos en forma de J, C y O antes de soldar y expandir. El proceso JCOE permite una mayor adaptabilidad a calibres extra gruesos y grandes diámetros de tuberías especiales.
