Información Básica

La precisión de la máquina

• Precisión de posicionamiento de la máquina: ±0,03 mm
• Repetir el posicionamiento de la máquina precisión de: ±0,03 mm
• Anverso y reverso la precisión de posicionamiento: ≤ 0,1 mm
• Precisión de trabajo:
  1) Presione la rectitud de: 0,3 mm/m
  2) Pulse angle: 0.5"/m

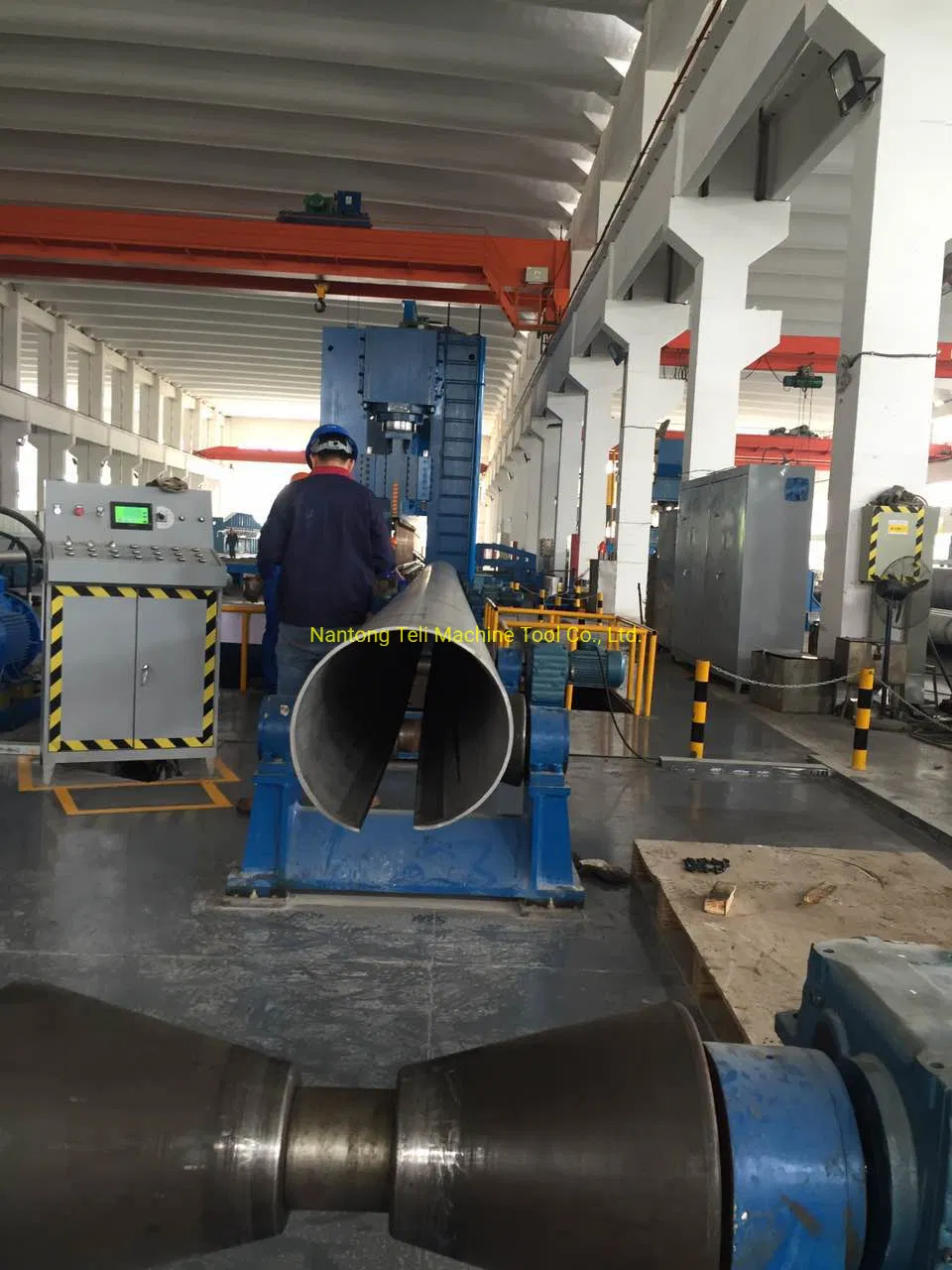

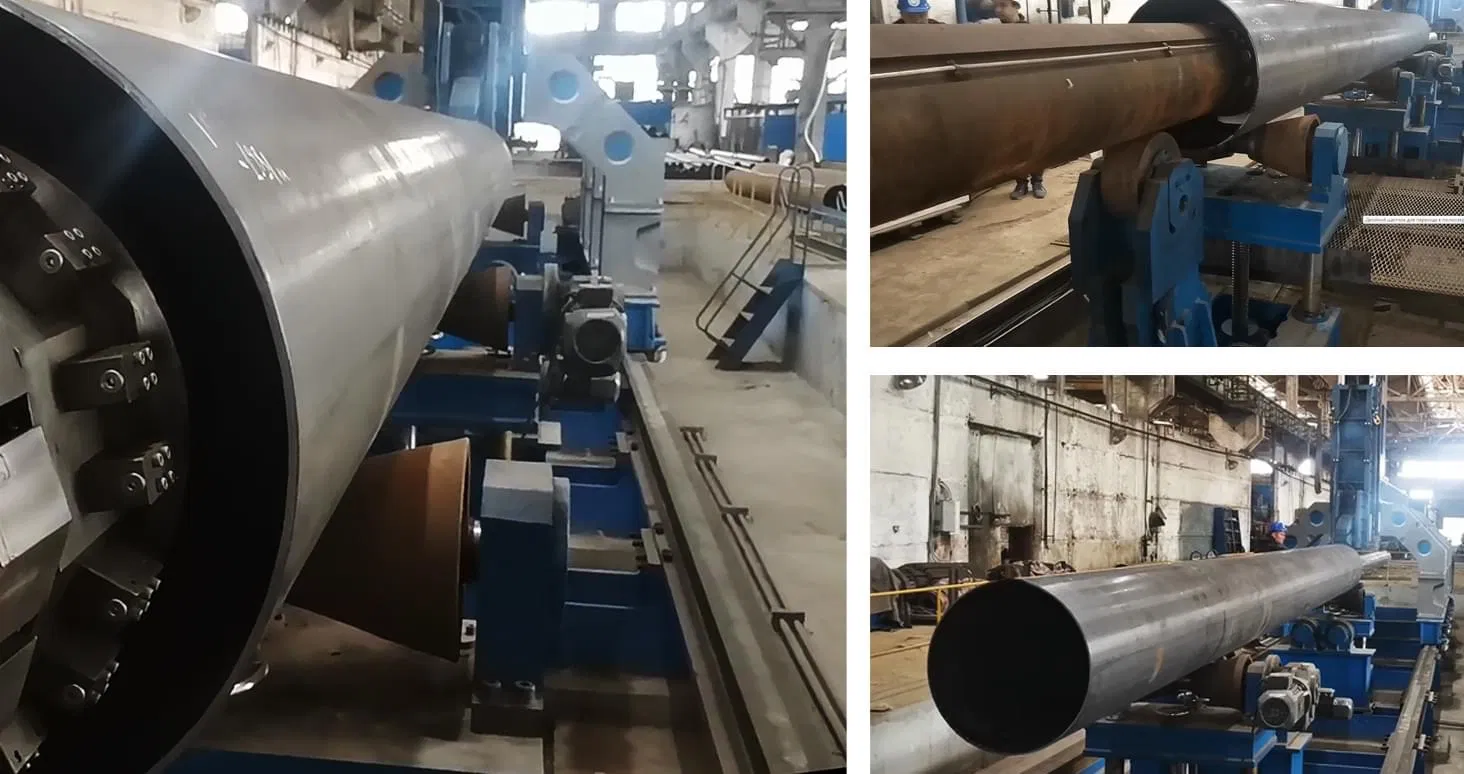

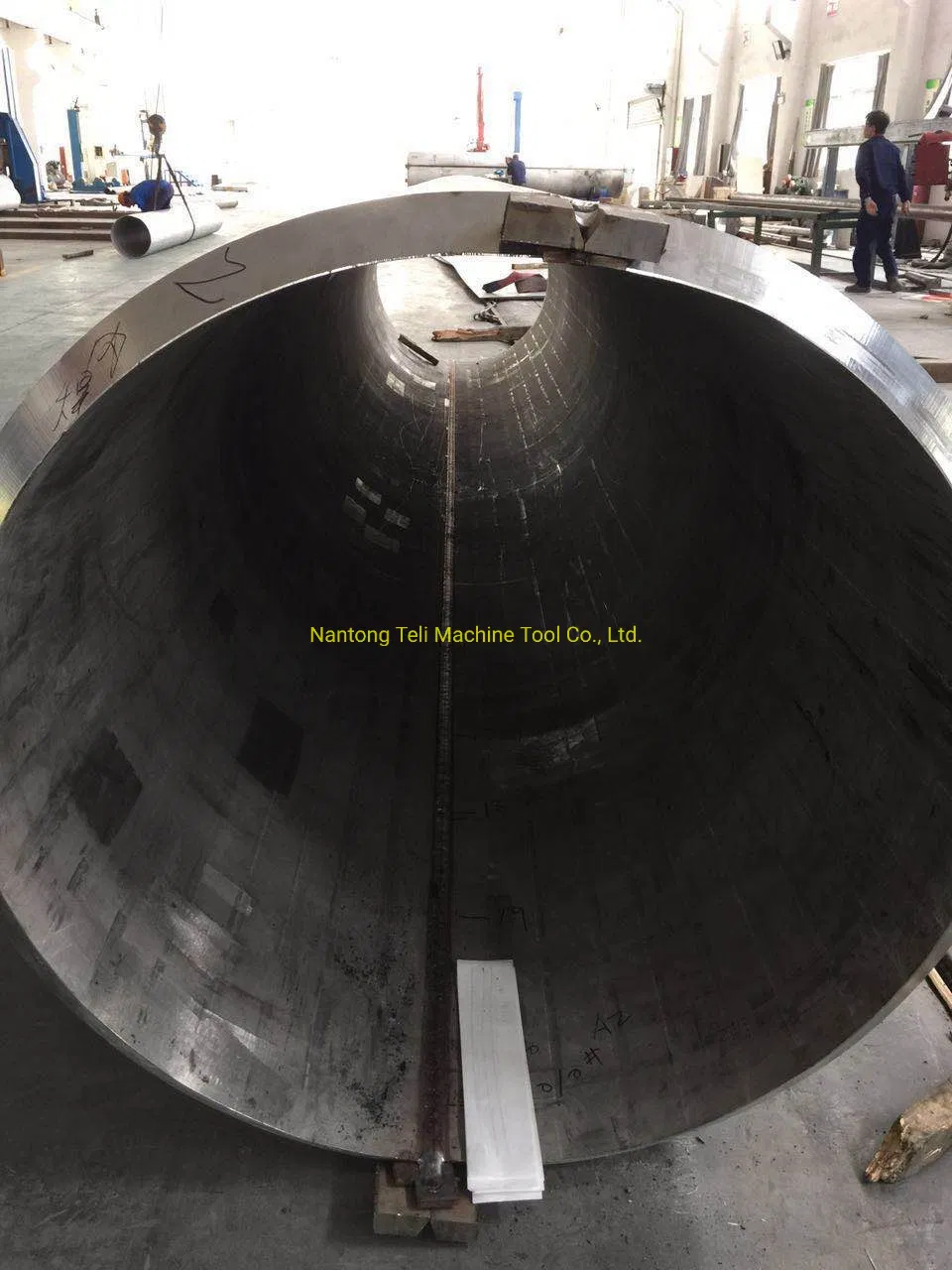

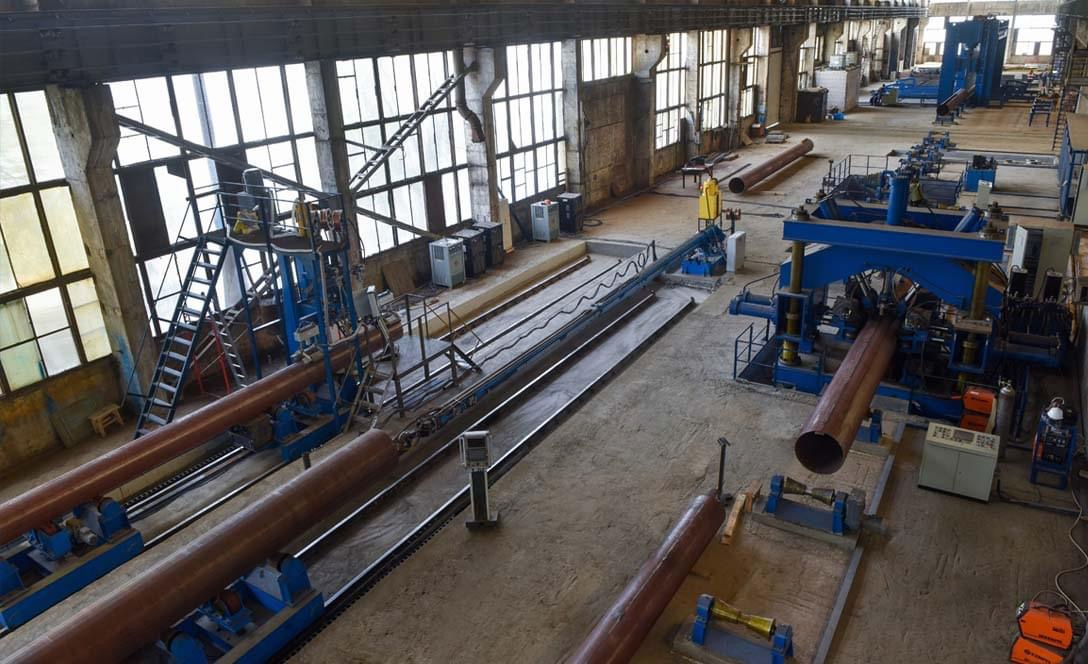

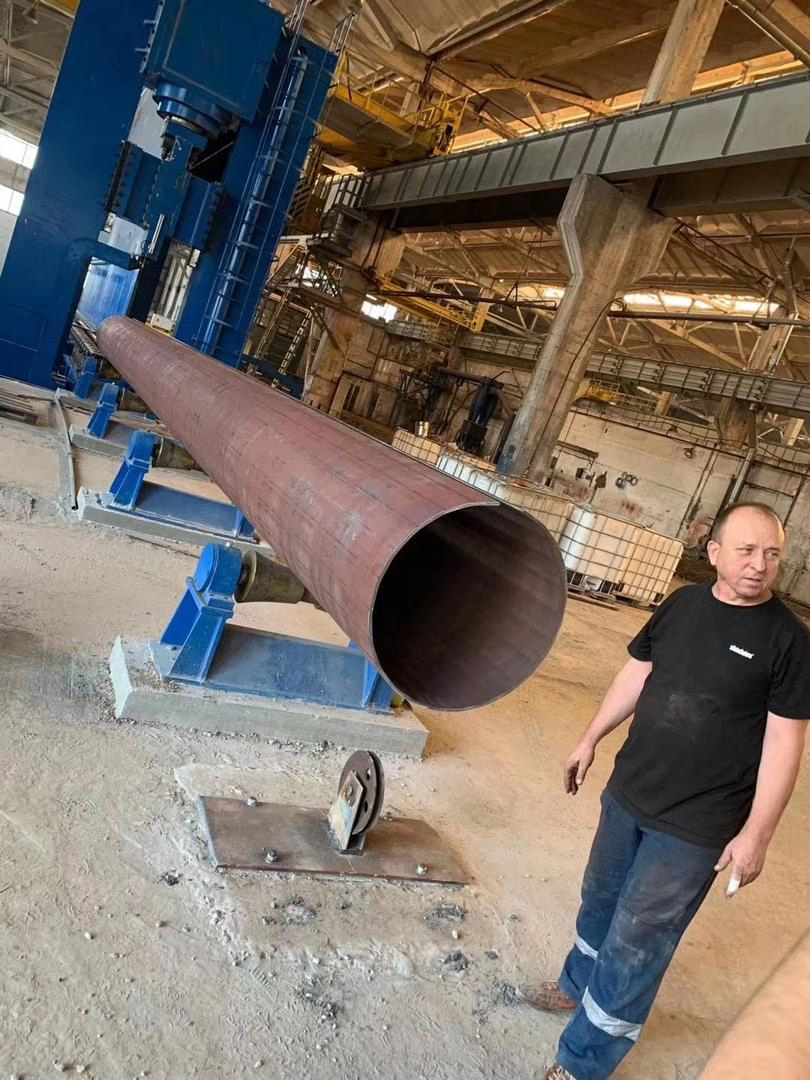

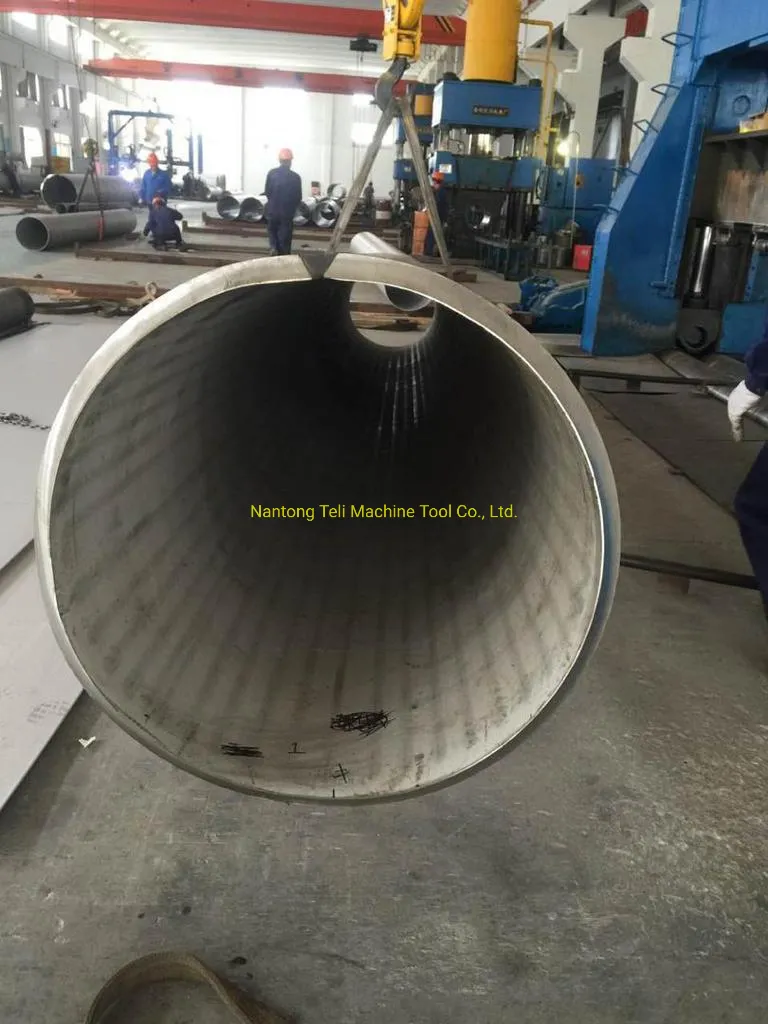

La estructura principal de la máquina herramienta

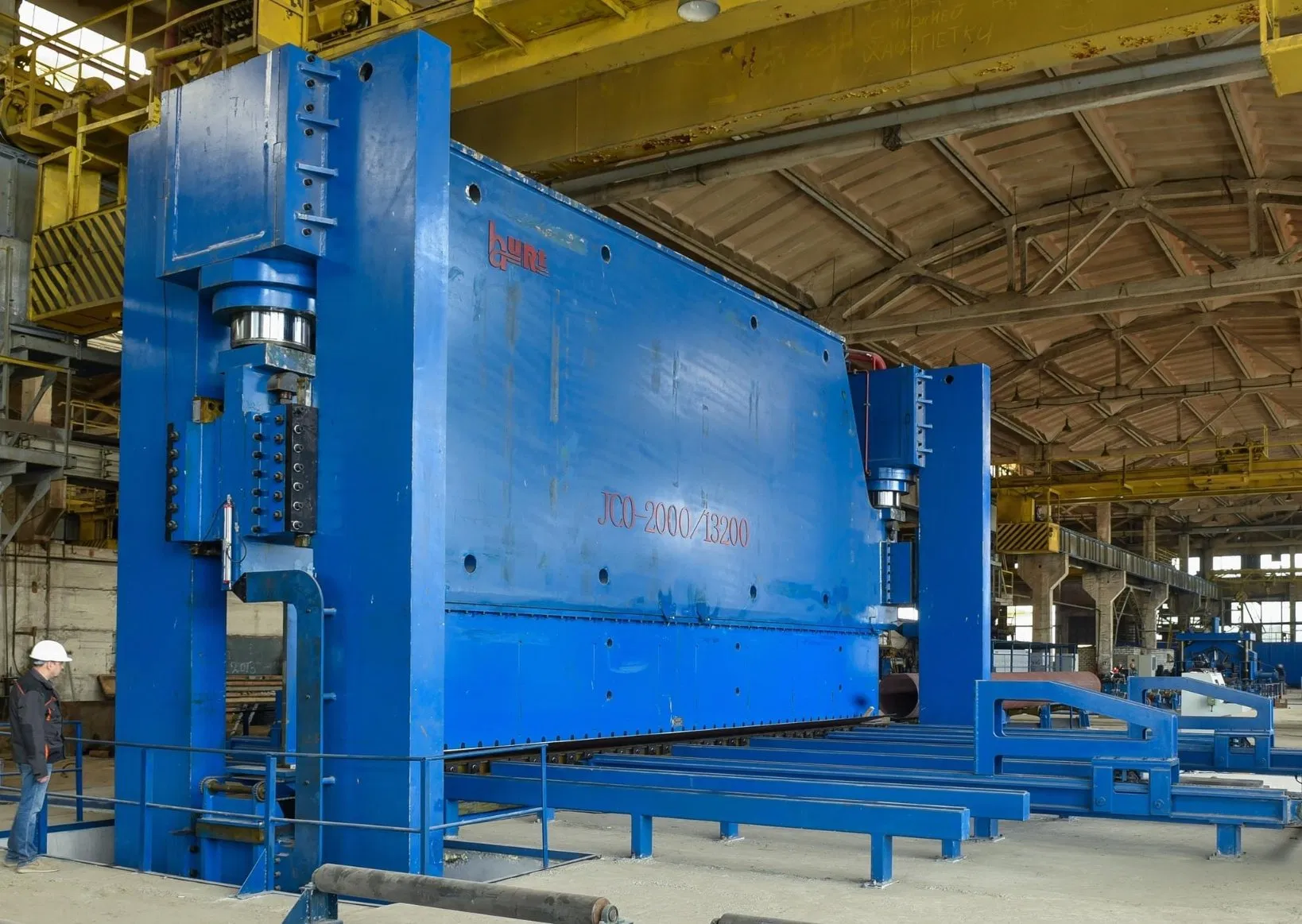

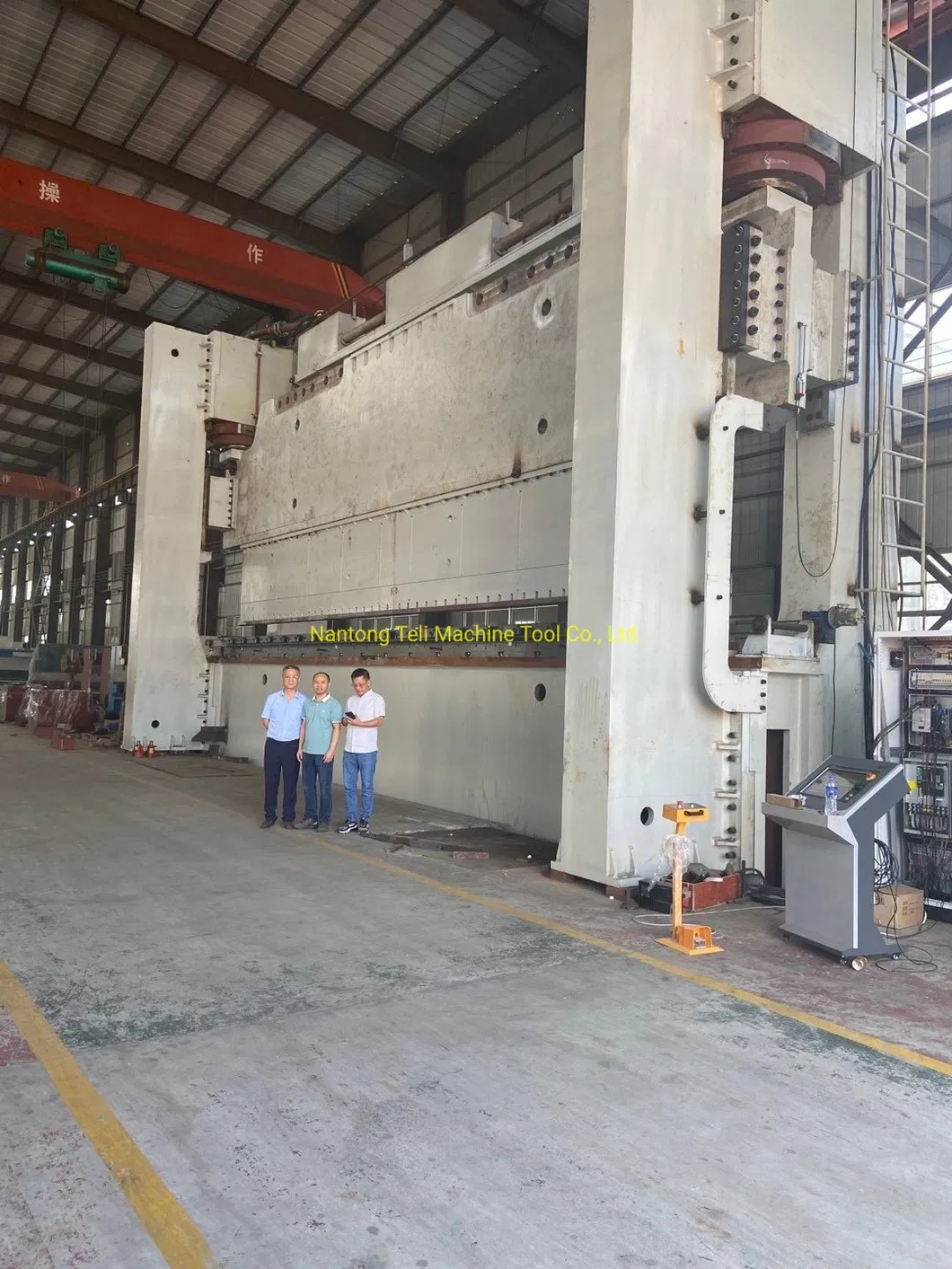

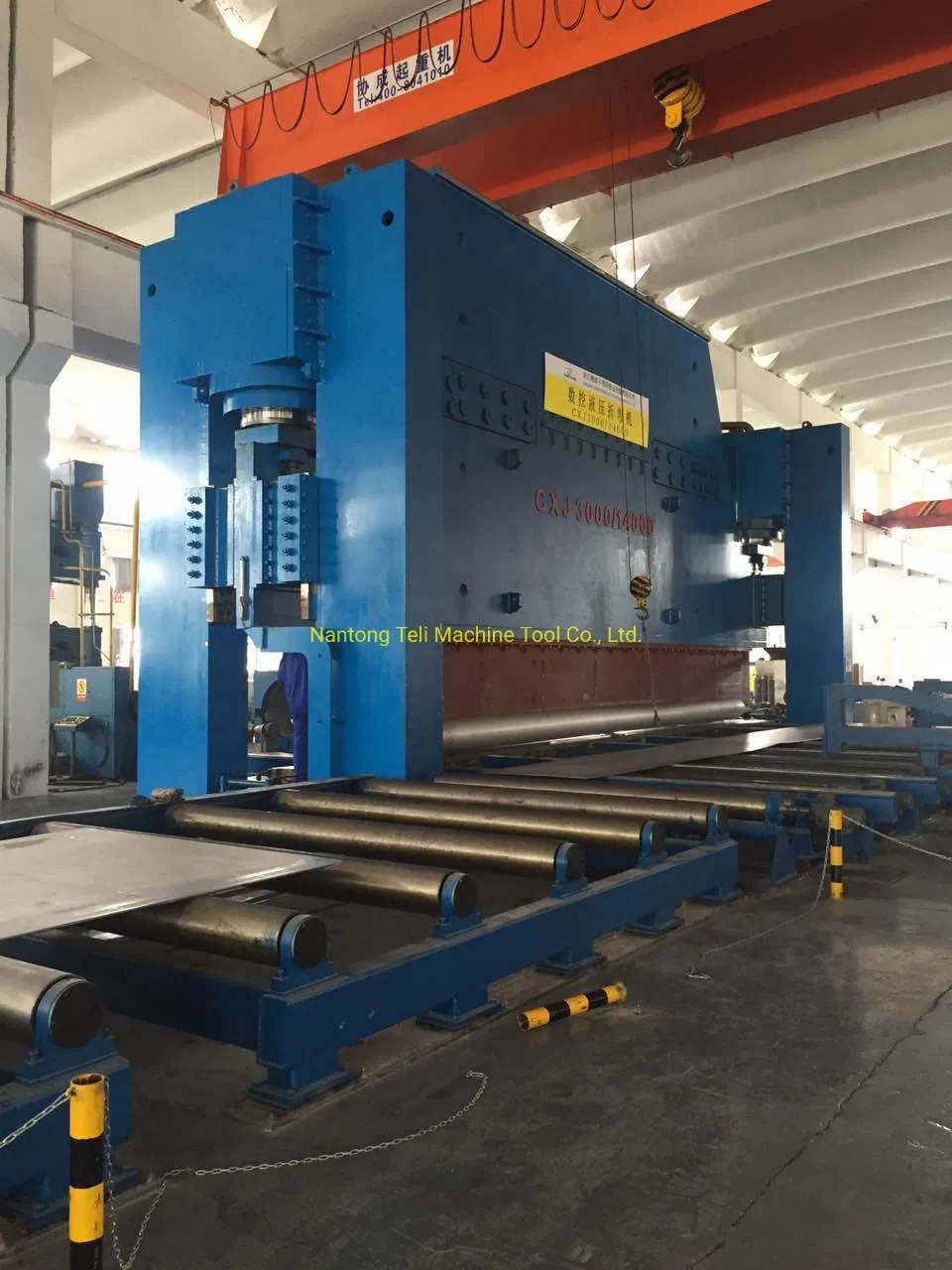

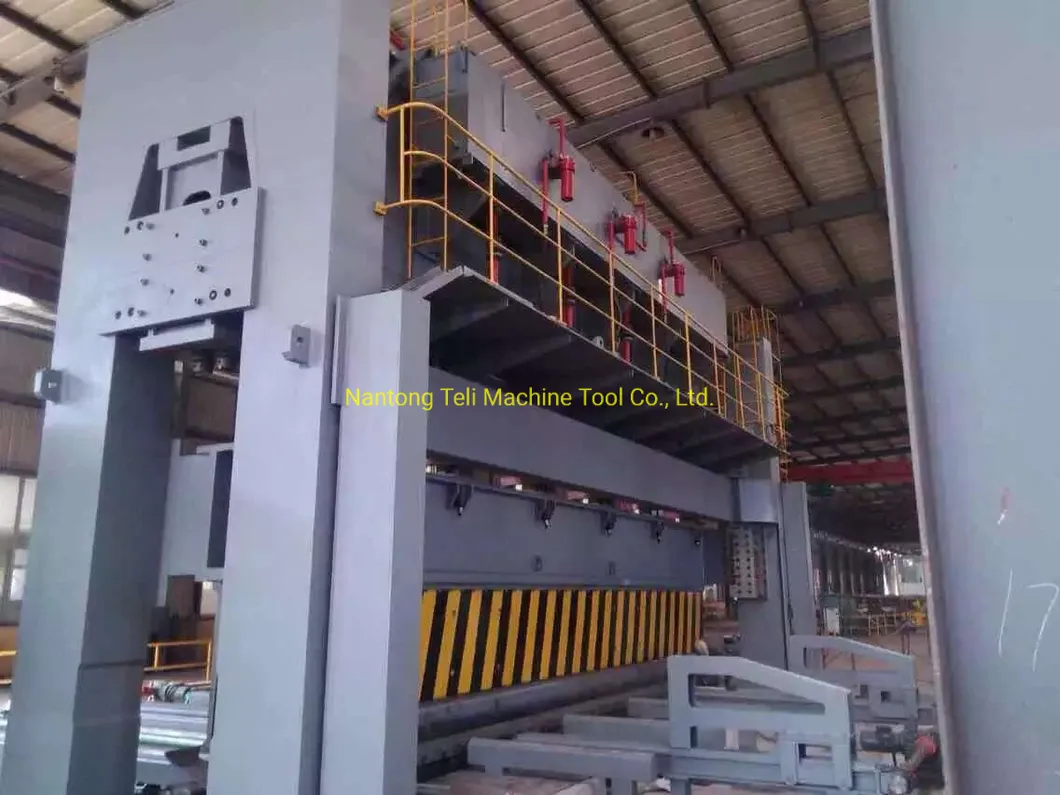

1. La máquina principal

La máquina principal está compuesta por columna, mesa de trabajo, la compensación de deflexión de dispositivo, el bloque deslizante, cilindro hidráulico, depósito de aceite y la viga.

• 1.1 Equipos para la estructura soldada de acero con conexión roscada, la eliminación de tensiones internas, con alta resistencia, buena rigidez y fácil de quitar y transporte.
• 1.2 Equipos inferiores de la soldadura, blowhole, crack defectos de soldadura, la superficie exterior de la soldadura de la molienda suave, no manche todo, en general el equipo plano liso y brillante sin convexo y cóncavo, o la placa de las articulaciones de panel plano limpio, sin evidente brecha.
• 1.3 Equipos para la transmisión hidráulica, el 4 conjuntos de cilindros (Y1, Y2 Y3, Y4 eje) puede trabajar de forma sincrónica, y la mesa de trabajo se mantiene en paralelo con el bloque deslizante. Ambos extremos de la herramienta de máquina está equipada con cuatro rejilla, utilizados para la detección de la corredera y la distancia, la regla de rejilla está conectado con la mesa de trabajo y la deformación de la columna no afecta la precisión de posicionamiento y la posición de los datos de una respuesta inmediata a la CNC, el sistema puede calcular la servoválvula de salida de señal de control.
• 1.4 El bloque deslizante y el cilindro hidráulico están conectados con el modo de conexión de avanzada, el bloque deslizante hacia el sistema utiliza el avanzado sistema de guiado, hace que el bloque deslizante para ejecutar de forma más fluida, es más razonable.
• 1.5 El funcionamiento del equipo es estable, un control flexible, no hay atasco, no derrames de petróleo y el ruido anormal.
• 1.6 La guía principal partes del equipo están organizadas en material resistente al desgaste puede hacerse de la propia placa guía de lubricación, puede evitar el desgaste y deterioro causado por la fricción en seco, proteger las piezas principales no están directamente involucrados en el uso y desgaste. Según los requisitos de inspección de la especificación, si se encuentran graves desgaste, puede ser sustituido, la reducción de costes de mantenimiento.
• 1.7 La mesa de trabajo adopta el tipo de compensación de deflexión de la cuña oblicua dispositivo (eje V), que puede ser utilizado para llevar a cabo la compensación total de la deflexión y deformación del bloque deslizante y la mesa de trabajo en el sentido de la longitud de la plataforma de trabajo.

2. El sistema hidráulico

El sistema hidráulico de este equipo está compuesto por bomba de aceite de motor grupo hidráulico, sistema de control sincrónico proporcional, filtro de aceite, la tubería hidráulica y todo tipo de accesorios hidráulicos. Cada elemento hidráulico se organizan en la parte superior del cilindro de aceite y el depósito de aceite. Una recepción de la estructura del cilindro de aceite, fácil de residuos de petróleo al depósito. N32 N46 ~ aceite hidráulico para aceite hidráulico.

• 2.1 Grupo bomba del motor para el sistema hidráulico para proporcionar fuerza activa de la unidad de control de presión, el sistema hidráulico principal control de presión, cuatro trozos de bucle cerrado sincrónico de la unidad de control en la corredera de sincronización para el control preciso, líquido de la válvula de llenado del cilindro por la rápida proporcionan gran caudal de aceite hidráulico.
• 2.2 Filtro de aceite para el sistema hidráulico en la aplicación de filtros, para garantizar la limpieza del aceite hidráulico; filtro de aire en el interior del depósito, para filtrar el aire.

3. El sistema eléctrico

La máquina el sistema eléctrico se compone de caja de distribución de alimentación, sistema de control numérico, bomba de aceite de motor, motor de alimentación, la estación móvil, el mecanismo de compensación de deflexión para ajustar el motor, el sensor interruptor de límite, y así sucesivamente.

• 3.1 El sistema de control numérico adopta S550NPC cilindro multi sistema de control sincrónico.

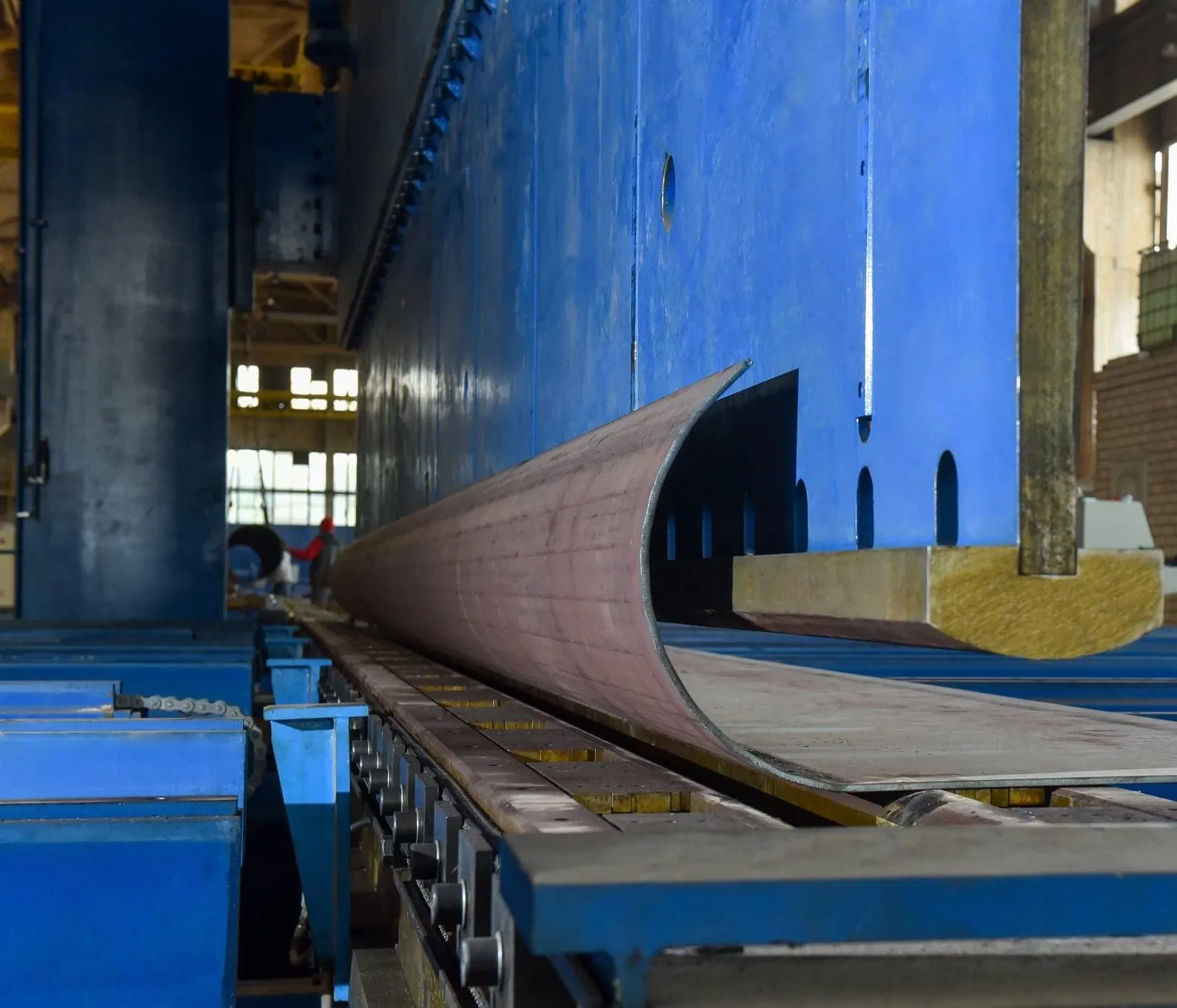

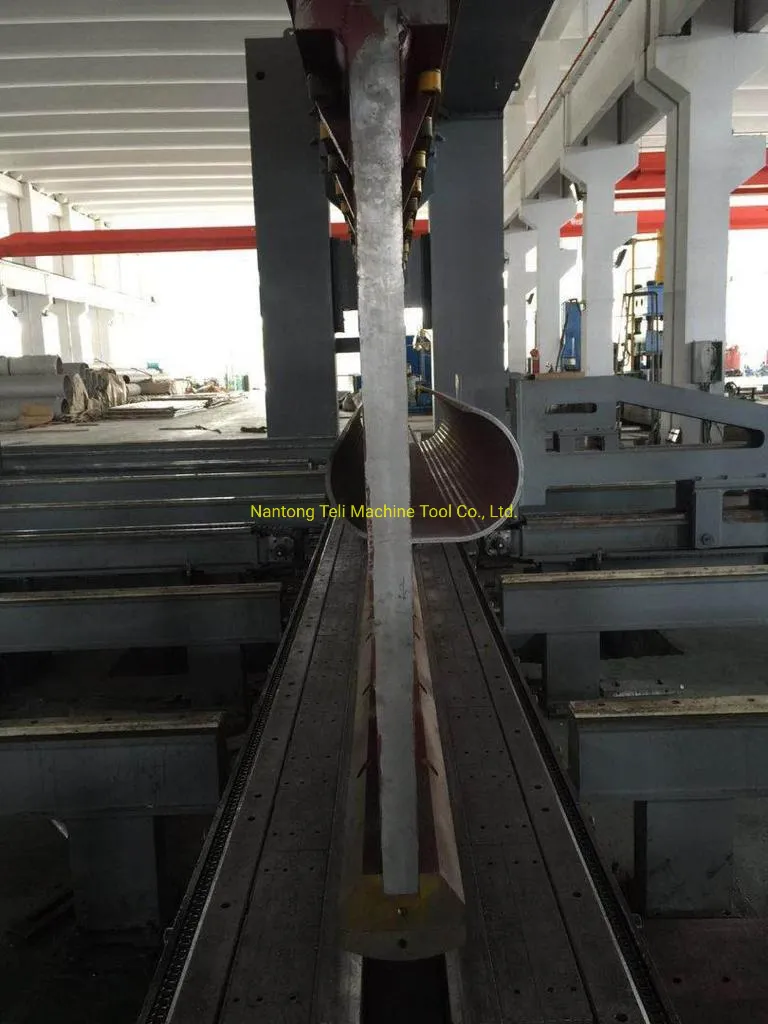

4. Molde

• 4.1 La máquina-herramienta con ranura en forma casera de morir, el molde insertar la placa, la composición simétrica 140, 160 - - - - - 500, un archivo en cada uno de los 20 mm de apertura o diseñado según las necesidades de la pieza.
• 4.2 La máquina con la placa de molde casero (vástago), para los diferentes morir puede ser diferente, la pieza.
• 4.3 Máquina herramienta fábrica con un molde, como el estándar para la placa ángulo de flexión, ángulo recto o el arco.

Lista de piezas de repuesto y herramientas especiales

1. Piezas de repuesto al azar

2. Lista de herramientas especiales
