Información Básica

Descripción de Producto

Precisión de la máquina

• Precisión de posicionamiento de la máquina: ±0,03 mm
• Precisión de posicionamiento de repetición de máquina: ±0,03 mm
• Precisión de posicionamiento frontal y posterior: ≤ 0,1 mm
• Precisión de trabajo:
  1) Rectitud de la prensa: 0,3 mm/m
  2) Ángulo de presión: 0,5'/m

El cuerpo principal de la máquina

1. Capacidad antideflexión: El servosistema proporcional hidráulico eléctrico de la máquina funciona como un sistema de control de posición. A través de la detección dinámica de la rejilla de la corredera se detecta el error de sincronización. La válvula proporcional del sistema hidráulico corrige el deslizador para que, bajo desviación de carga completa, funcione y se mantenga en paralelo de forma constante.

2. Análisis de rigidez de las partes principales:

• 2.1 Haz superior: Análisis de elementos finitos de la distribución de la tensión del cilindro 4 bajo una carga de 4600 toneladas.
• 2.2 Desplazamiento del haz superior: Análisis de elementos finitos del desplazamiento (deflexión) del estado del punto de salida de 4 cilindros a plena carga de 4600 toneladas. La viga superior y el bloque deslizante trabajan juntos, optimizando la distribución de tensión y desplazamiento. La deformación de la viga superior se compensa a través de los 4 cilindros de aceite.
• 2.3 Haz inferior (mesa de trabajo): Análisis de elementos finitos de la distribución de la tensión en estado uniformemente distribuido bajo una carga completa de 4600 toneladas.
• 2.4 Desplazamiento del haz inferior: Análisis de desplazamiento bajo carga completa de 4600 toneladas. La desviación del haz inferior se ajusta mediante el mecanismo de compensación de deflexión.

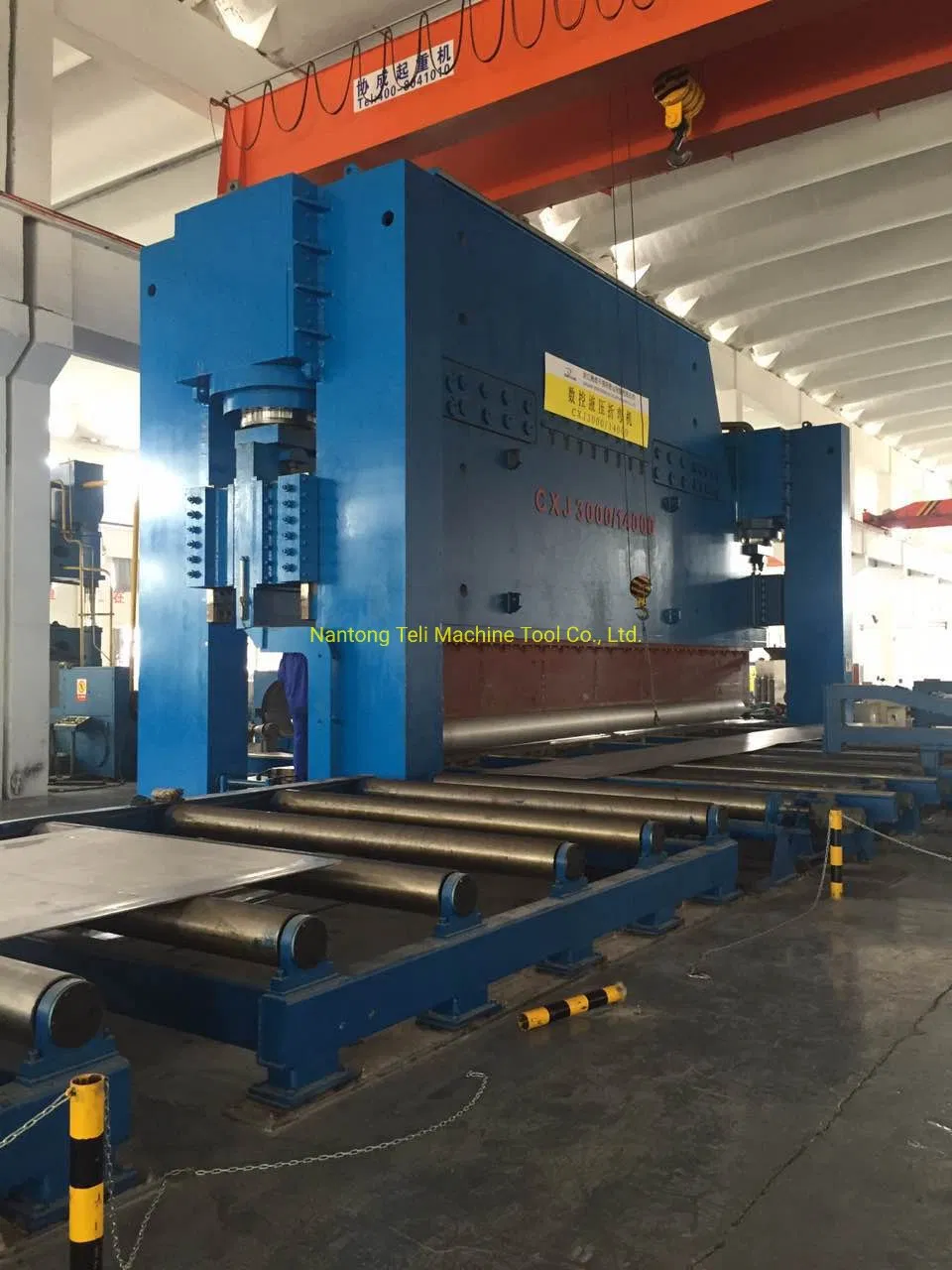

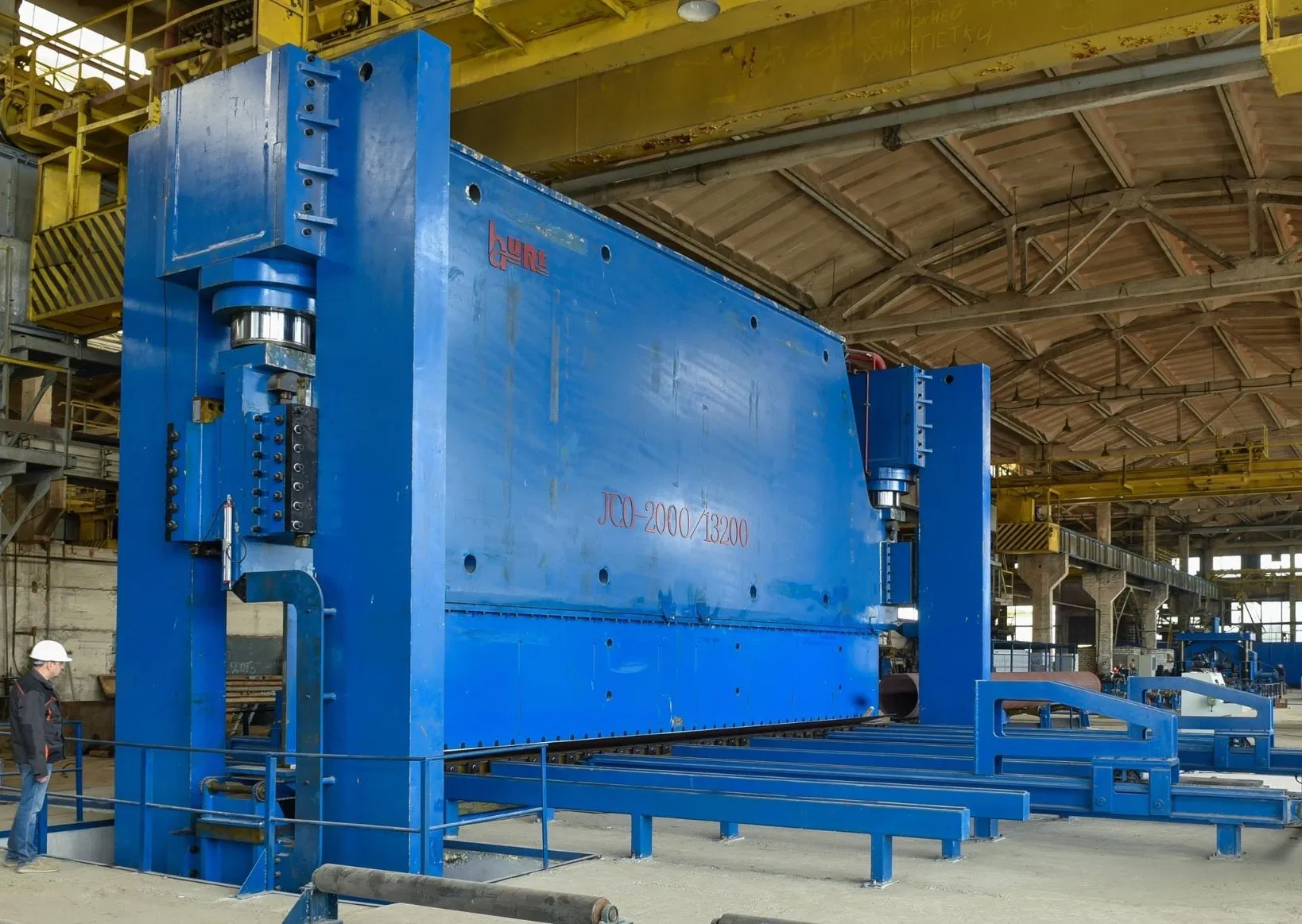

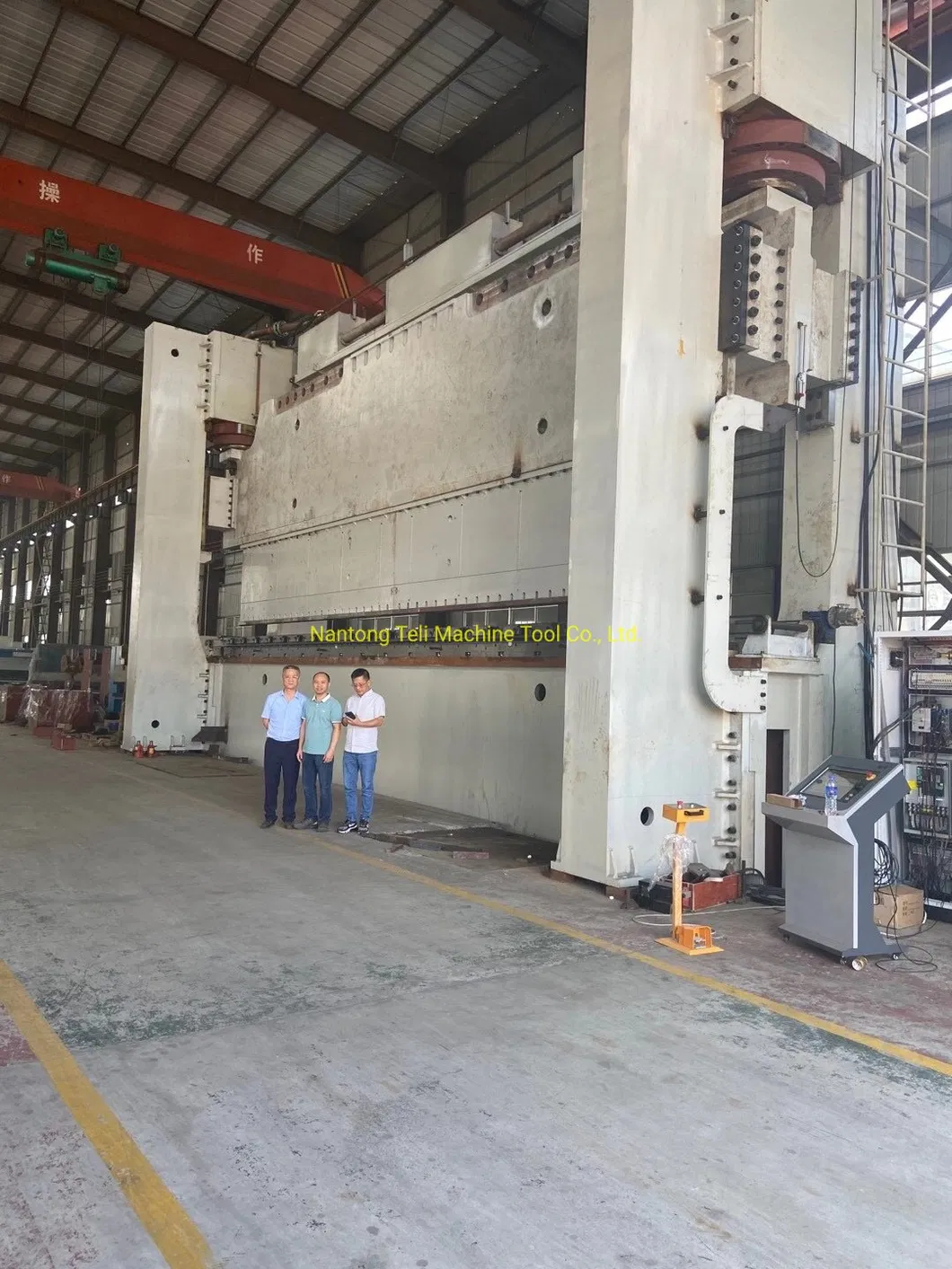

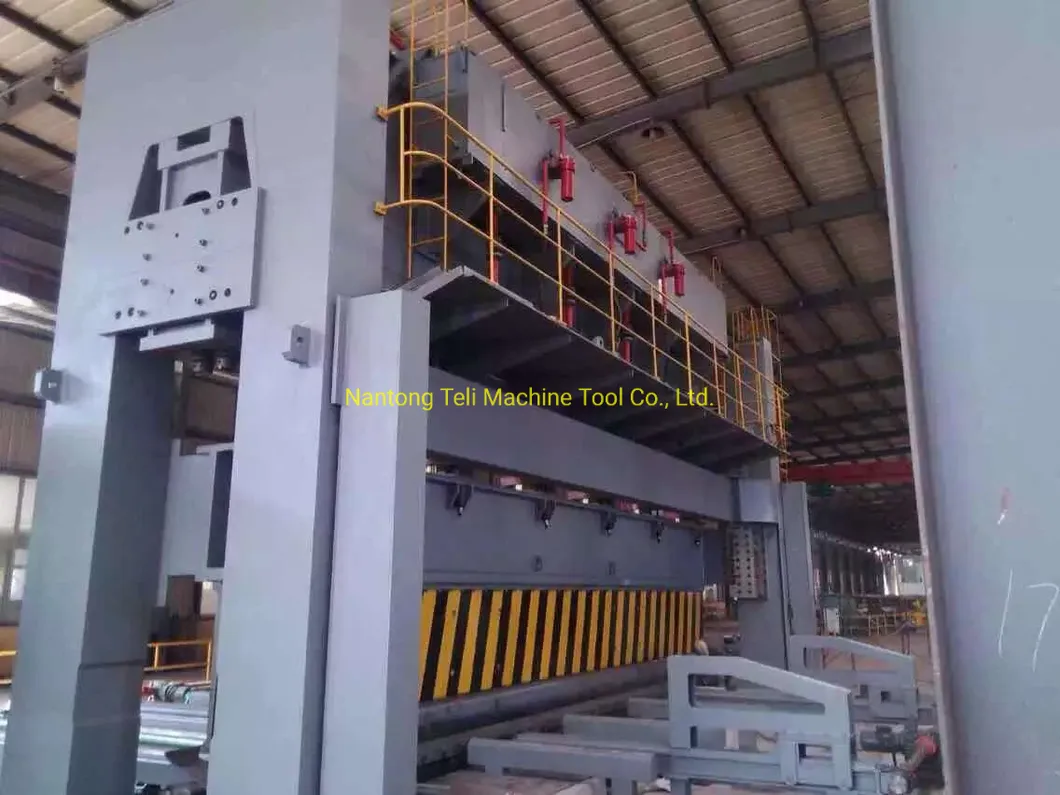

Estructura principal de la máquina herramienta

1. Máquina principal:

La estructura principal se compone de la columna, la mesa de trabajo, el dispositivo de compensación de deflexión, el bloque deslizante, el cilindro hidráulico, el depósito de aceite y la viga.

• 1.1 Estructura soldada: Los componentes están conectados por tornillos estructurales para la eliminación de la tensión interna, ofreciendo alta resistencia, excelente rigidez y facilidad de desmontaje y transporte.
• 1.2 Calidad de soldadura: Estructuras libres de cortes sesgados, agujeros de escape o grietas. Superficies de soldadura pulidas, lisas y sin salpicaduras. Placas y paneles alineados sin holguras visibles.
• 1.3 Transmisión hidráulica: Equipada con 4 juegos de cilindros (ejes Y1, Y2, Y3, Y4) que funcionan sincrónicamente. Los extremos incorporan reglas de rejilla para la detección de distancia. Los datos se envían al sistema CNC para calcular y ajustar la servoválvula.
• 1.4 Conexión avanzada: Conexión optimizada entre el bloque deslizante y el cilindro hidráulico, incorporando un sistema de guía avanzado para un recorrido suave.
• 1.5 Estabilidad operativa: Funcionamiento estable, control flexible, libre de atascos, fugas de aceite o ruidos anormales.
• 1.6 Placas de guía autolubricadas: Las guías principales disponen de materiales resistentes al desgaste que previenen la fricción seca y protegen las partes estructurales críticas, reduciendo significativamente los costos de mantenimiento.
• 1.7 Compensación de deflexión: La mesa de trabajo adopta un mecanismo de compensación de deflexión tipo cuña oblicua (eje V) para contrarrestar la deformación a lo largo de toda la mesa.

2. Sistema hidráulico:

Consta de un grupo de bombas de motor, sistema de control síncrono proporcional, filtro de aceite, líneas hidráulicas y accesorios. Dispuesto en la parte superior del cilindro de aceite para facilitar el retorno. Diseñado para usar aceite hidráulico N32 ~ N46. Incluye unidades de filtrado que garantizan la máxima limpieza del aceite.

3. Sistema eléctrico:

Compuesto por caja de distribución de energía, sistema de control numérico, motor de la bomba de aceite, motor de alimentación, estación móvil, motor de ajuste del mecanismo de deflexión, sensores e interruptores de límite. El sistema de control numérico adopta el sistema síncrono multicilindro S550NPC.

4. Molde:

• 4.1 Diseño modular: Troquelado de diseño propio, placa de inserción del molde con composición simétrica (140, 160... 500), con aberturas a intervalos de 20 mm o diseñadas a medida según los requisitos.
• 4.2 Versatilidad: El conjunto cuenta con una placa portamoldes que se adapta a matrices específicas para diferentes piezas de trabajo.

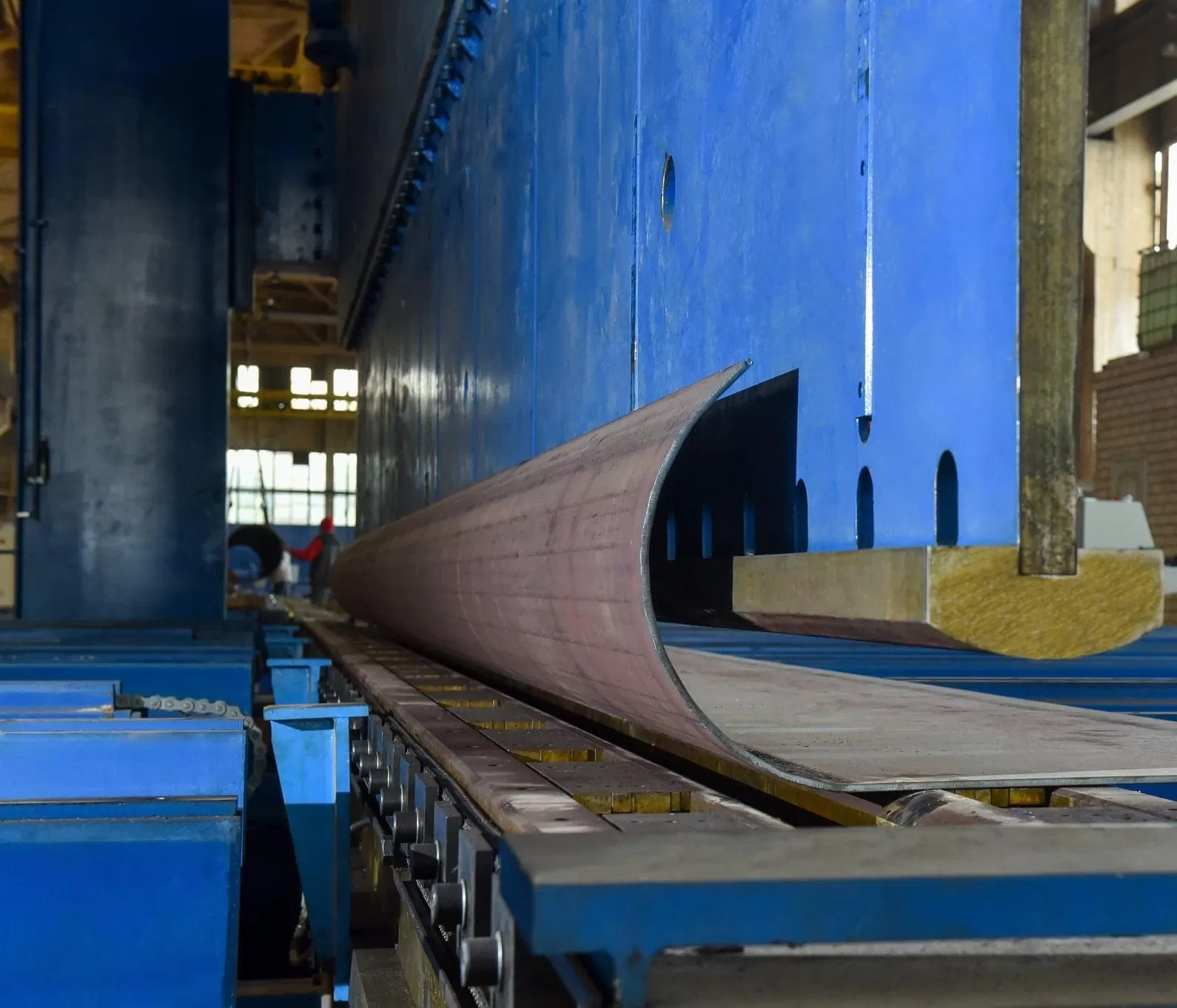

• 4.3 Estándar de flexión: Incluye un molde superior estándar diseñado para lograr ángulos de flexión precisos en placas, tanto en ángulo recto como en arco.

Lista Principal de Componentes Externalizados

Piezas de Repuesto y Herramientas Especiales

1. Piezas de repuesto aleatorias

2. Lista de herramientas especiales

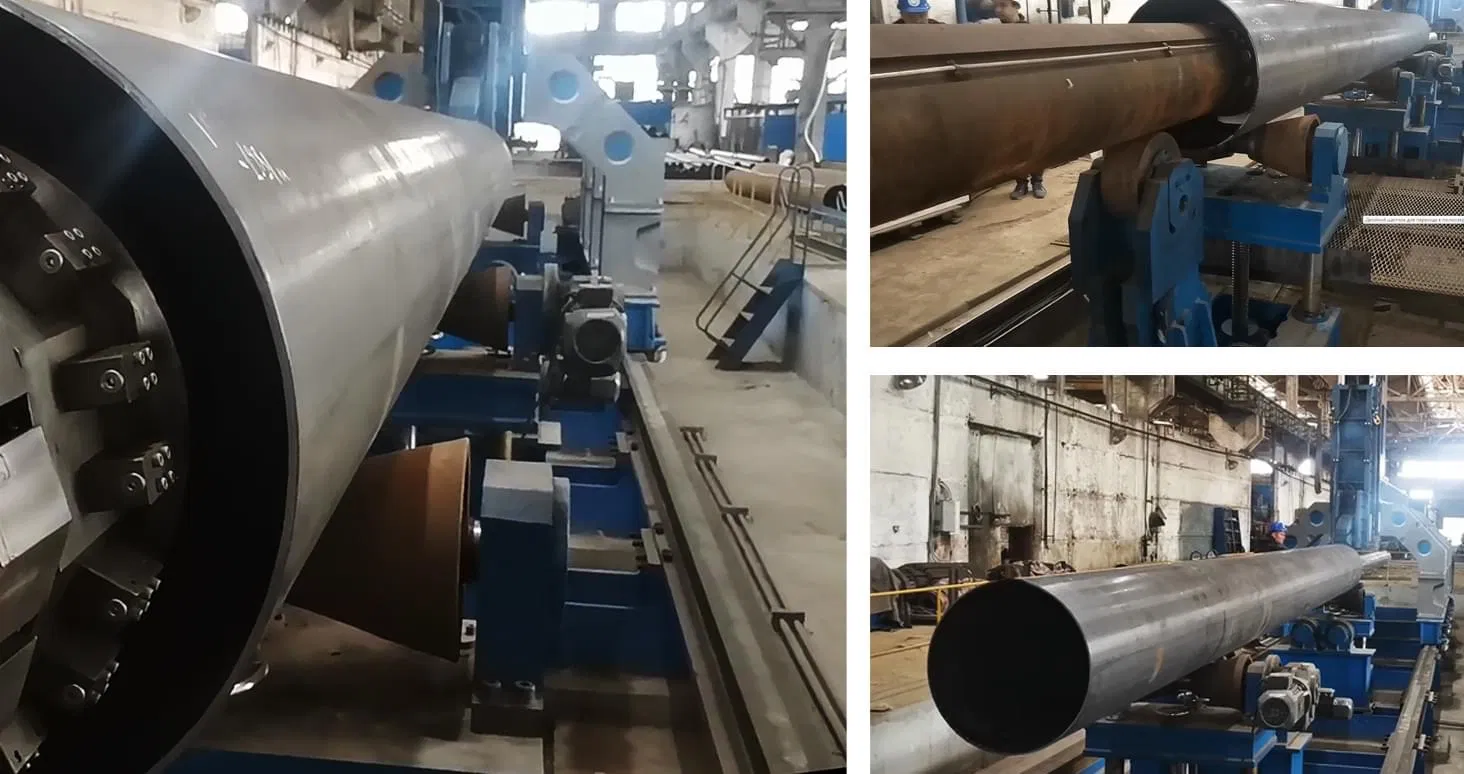

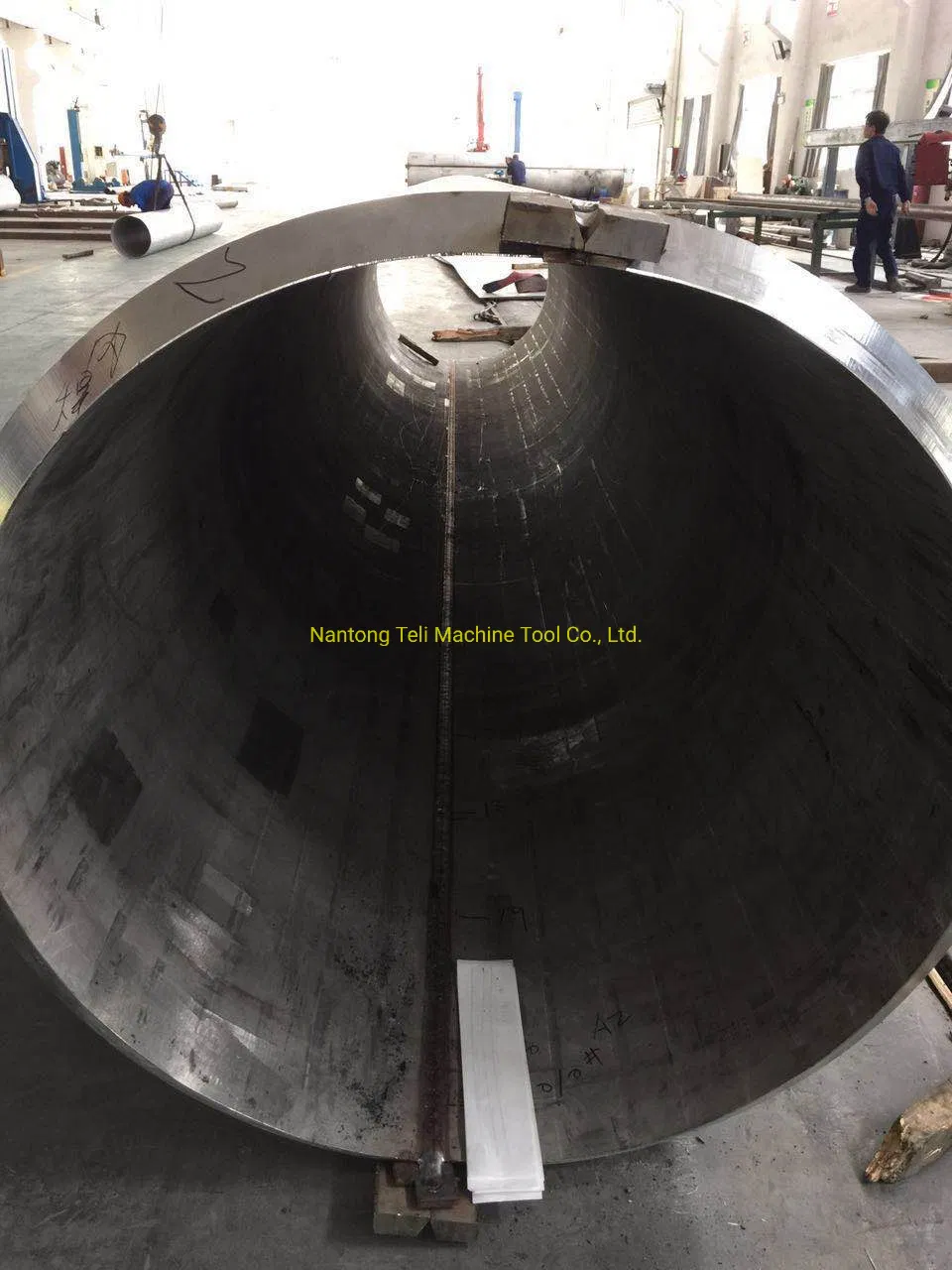

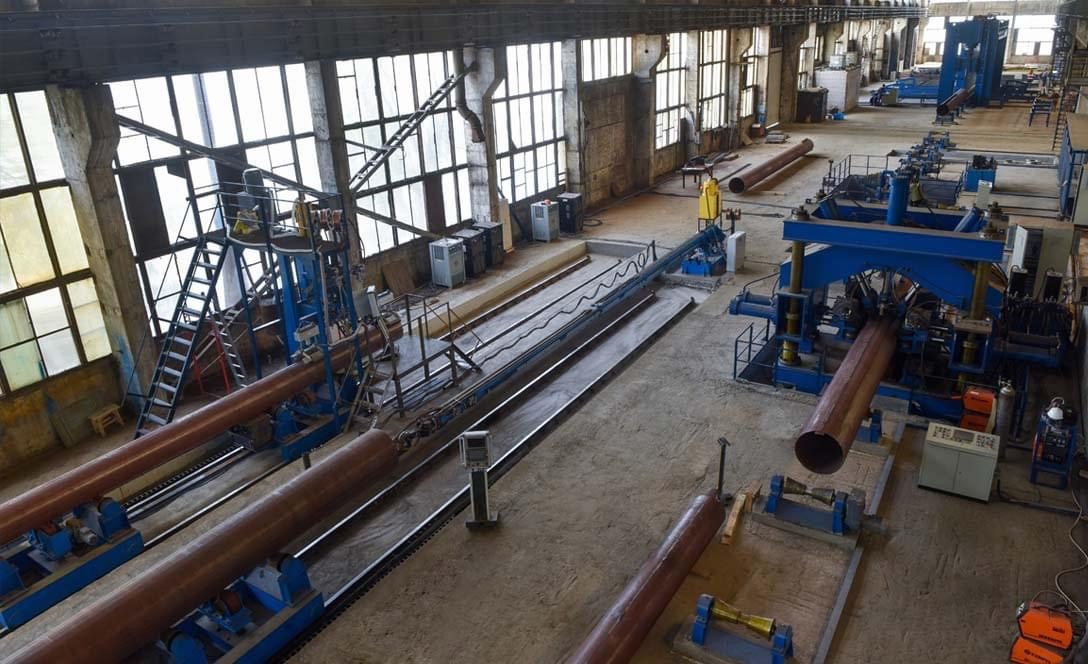

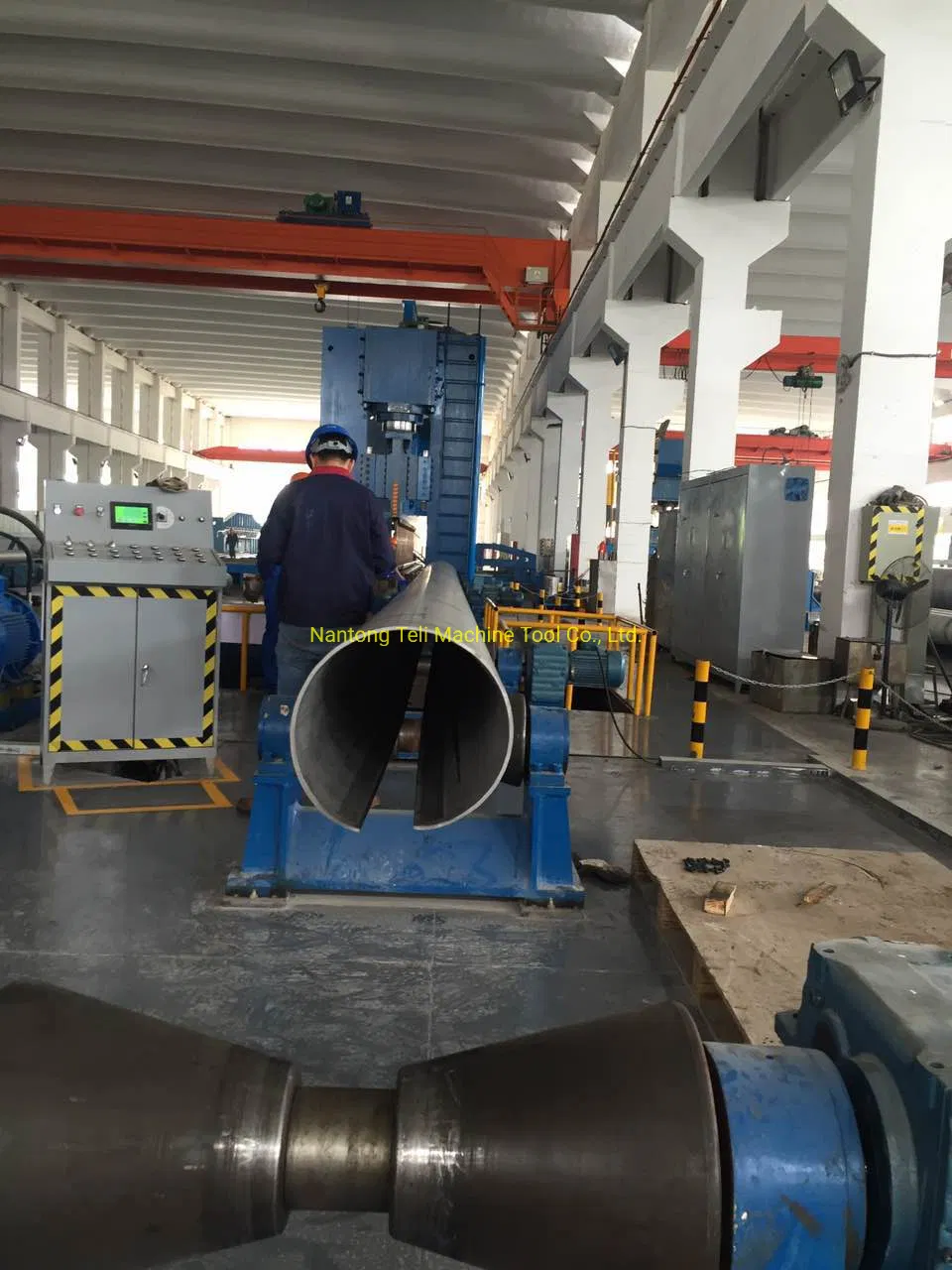

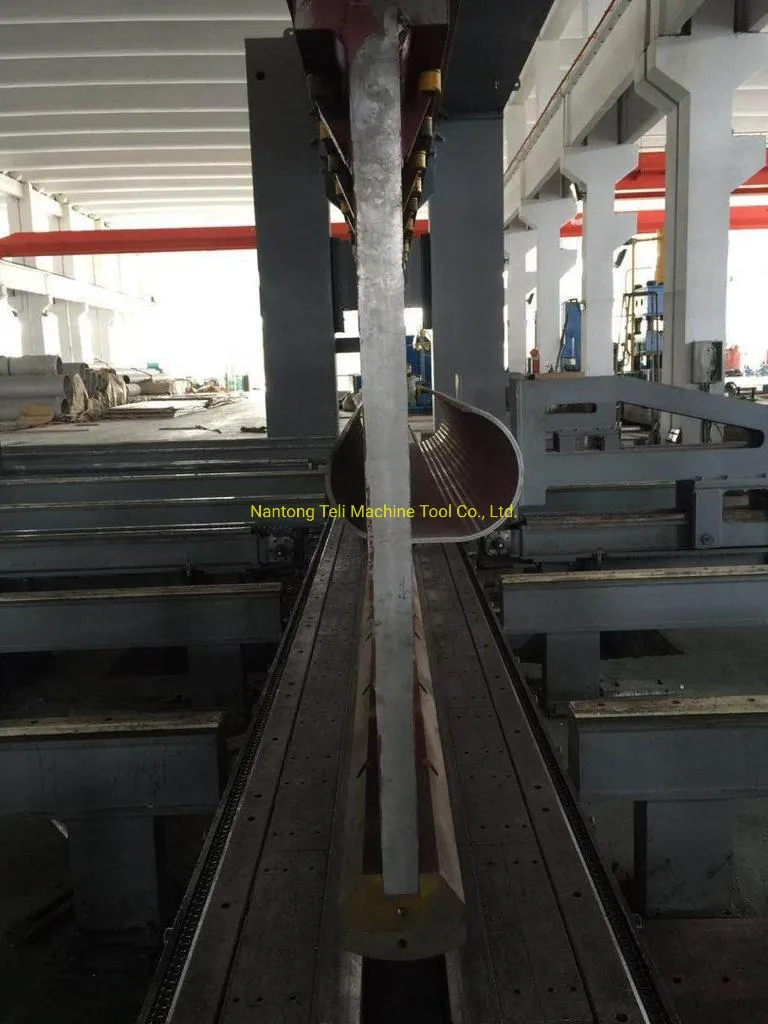

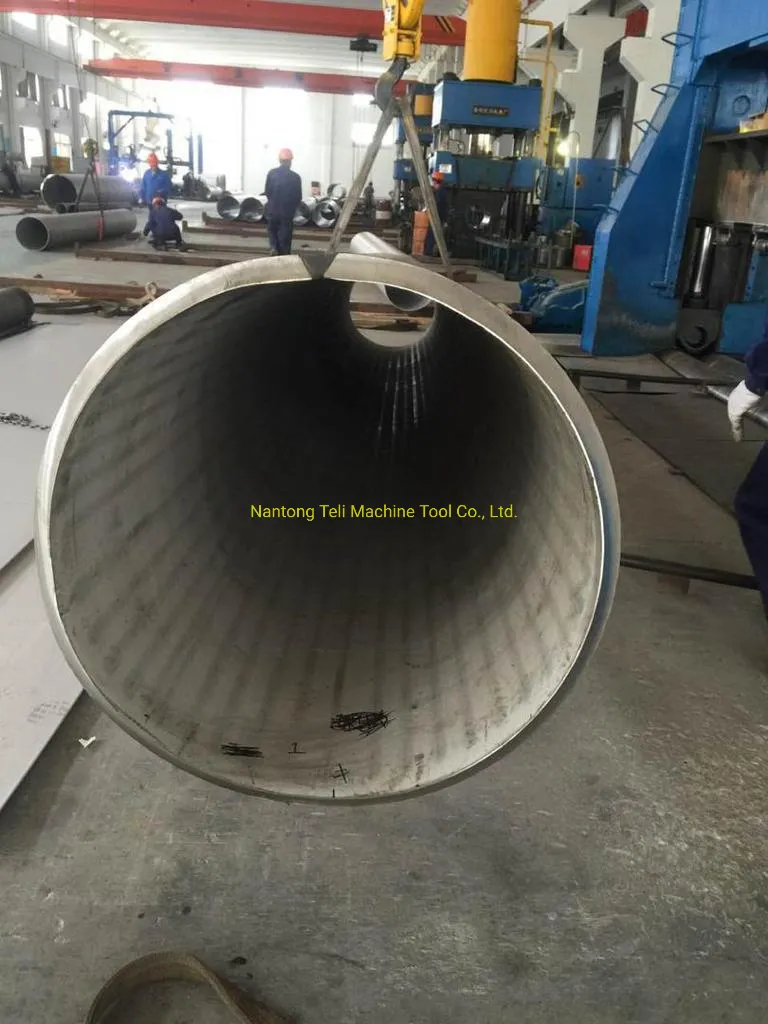

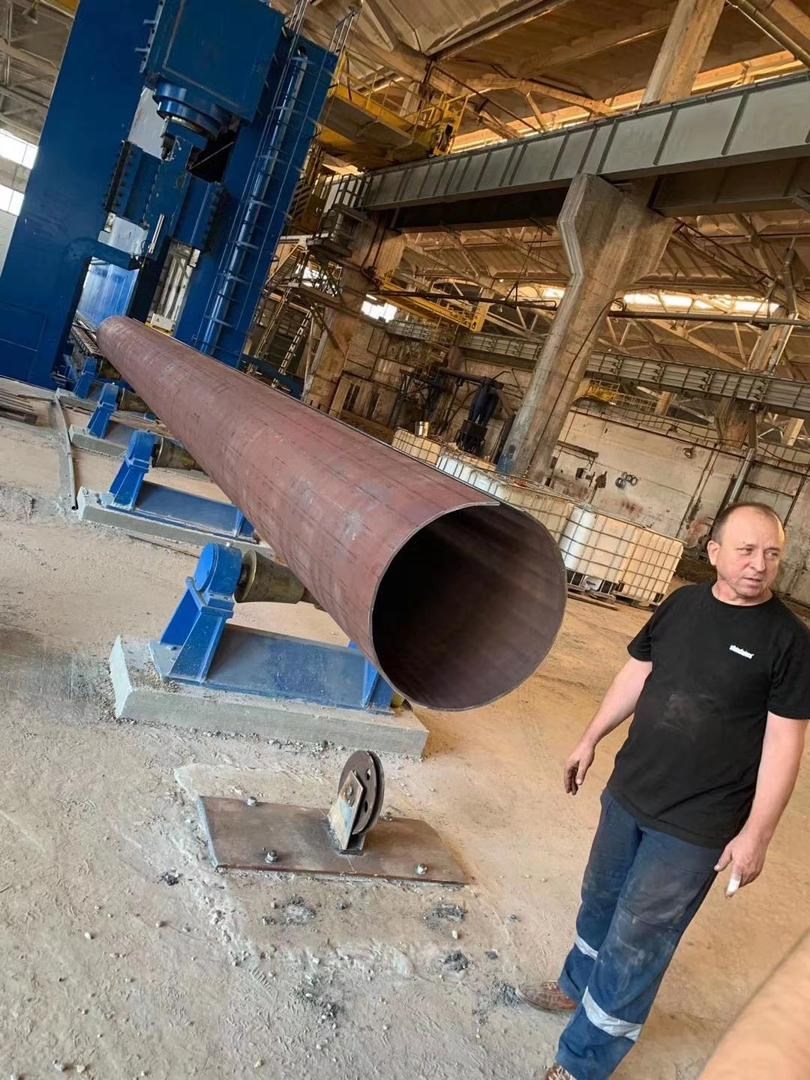

Galería de Producción
