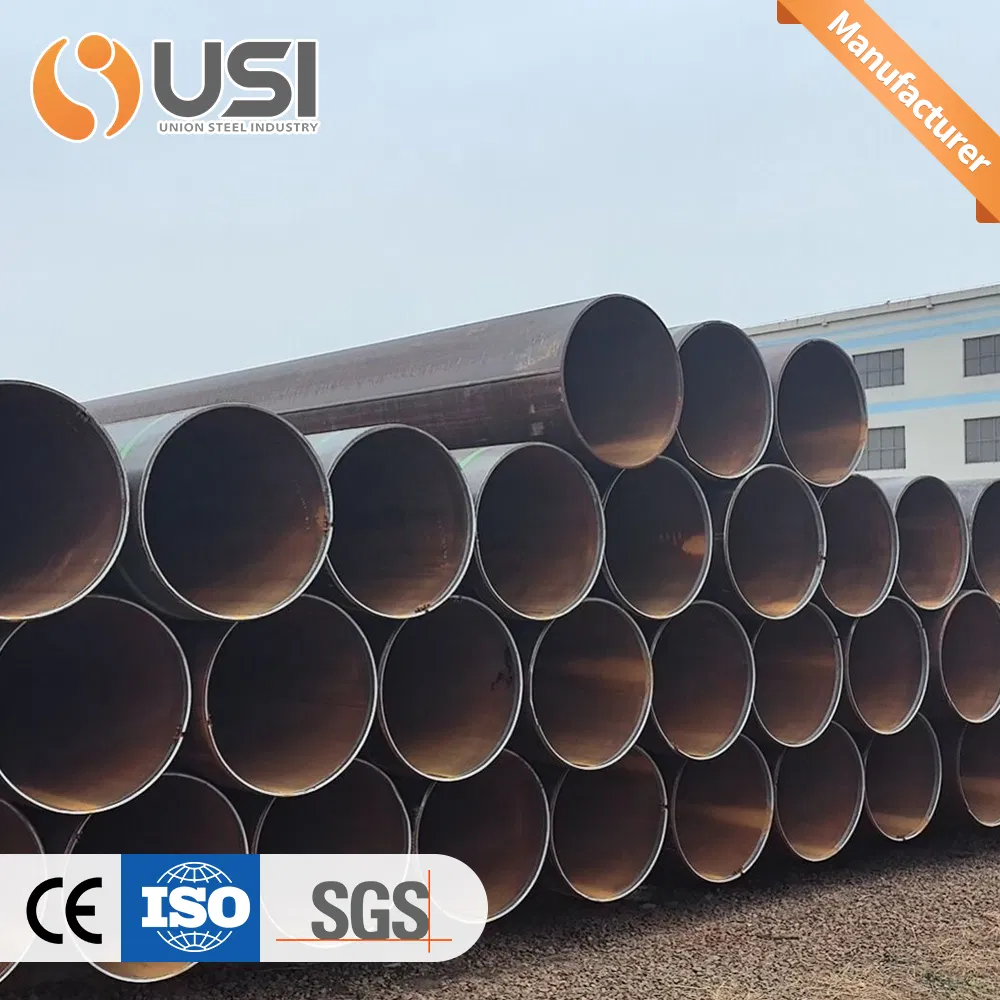

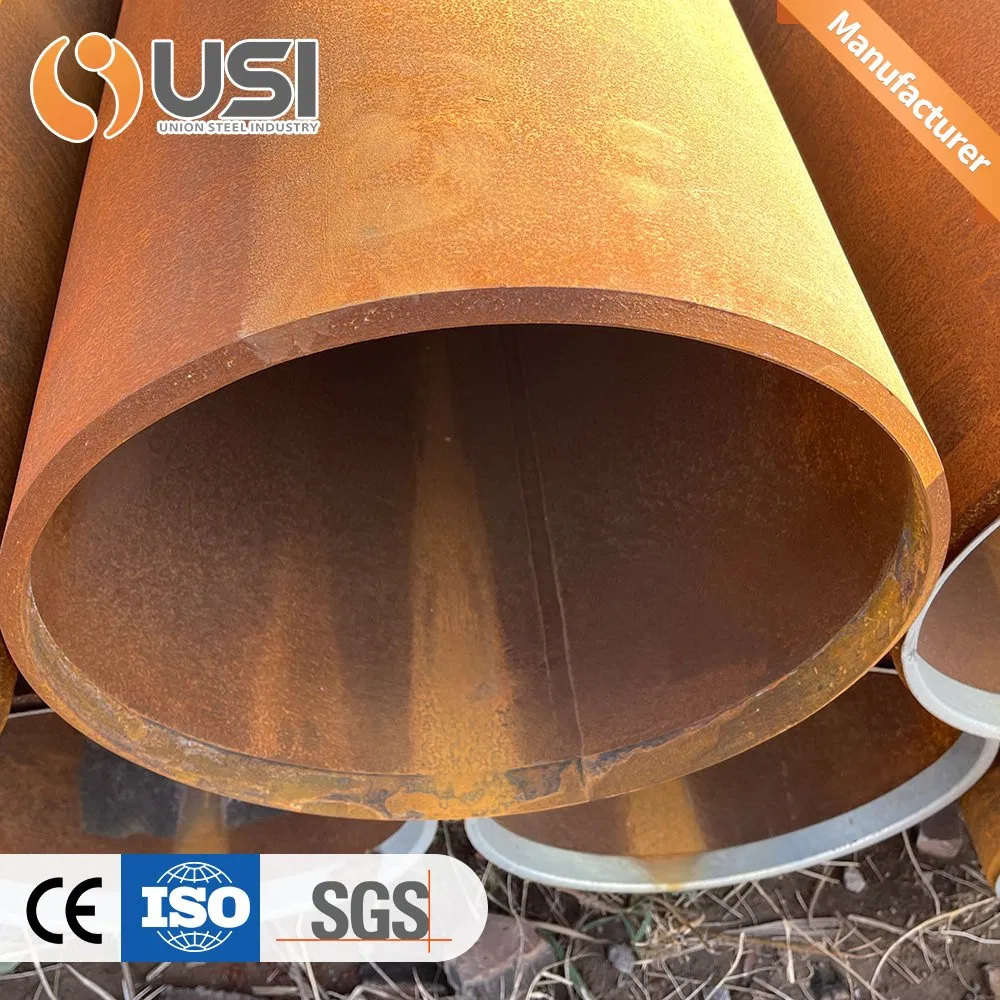

El tubo de acero LSAW (soldadura por arco sumergido longitudinalmente) se fabrica principalmente mediante los procesos de conformado UOE o JCOE. Este tipo de tubería destaca por un proceso de producción eficiente y estable, convirtiéndose en una solución fundamental para la conducción de agua, petróleo, gas, así como para proyectos de ingeniería estructural y plataformas en alta mar (offshore).
El proceso UOE involucra el pre-doblado de la placa de acero, seguido por el conformado en "U" y posteriormente en "O" mediante prensas especiales, logrando una geometría cilíndrica precisa.
Por su parte, el método JCOE prensa progresivamente la placa de acero en formas sucesivas de "J", "C", "O" desde el centro hacia los extremos, optimizando el manejo de mayores espesores de pared.

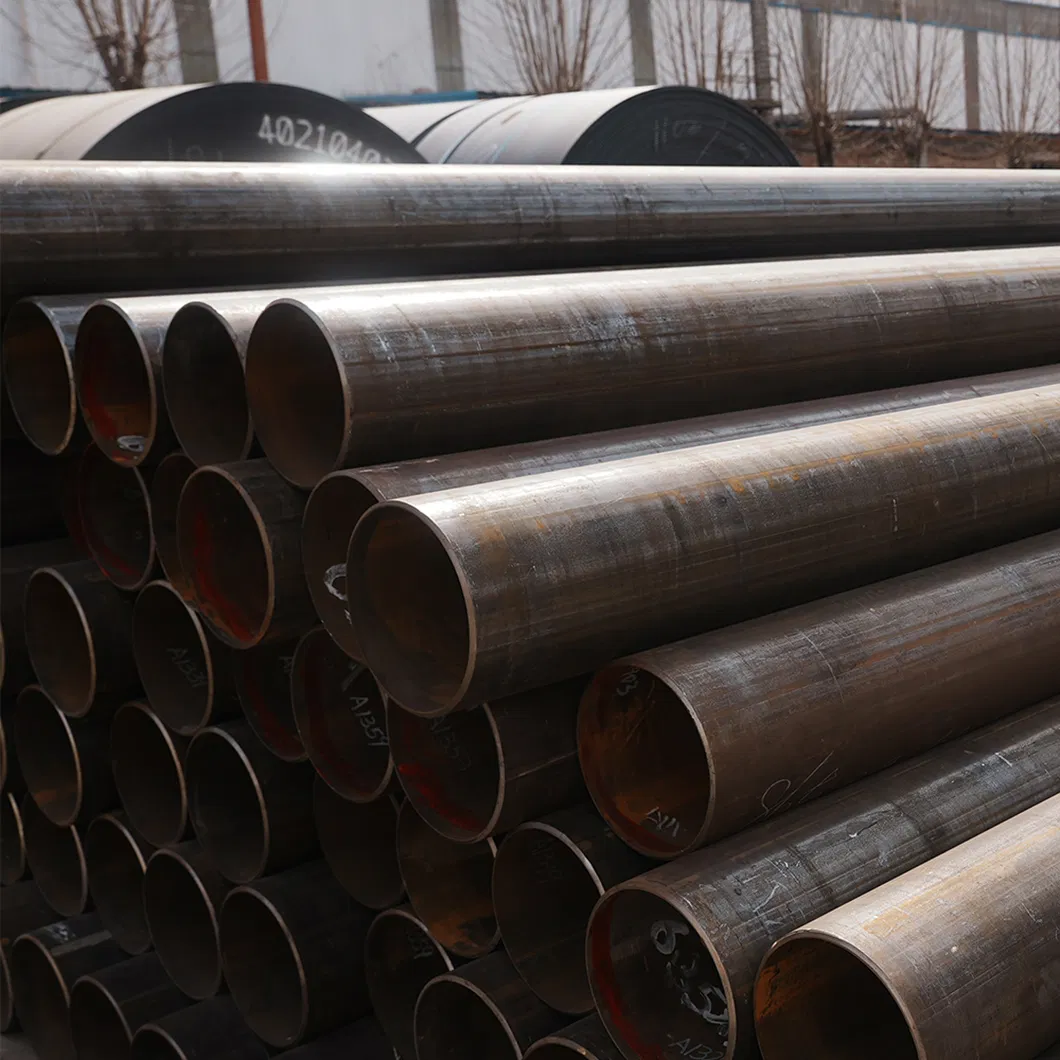

Gracias a su notable resistencia estructural, tolerancia a altas presiones y precisión dimensional, el tubo de acero LSAW es el estándar preferido en el sector energético. Es el componente clave en gasoductos y oleoductos de larga distancia, redes de distribución de agua y sistemas de refrigeración industrial en centrales térmicas.
| Tubos LSAW UOE | |
|---|---|
| Diámetro Exterior | Φ508mm - 1118mm (20" - 44") |
| Espesor de Pared | 6,0 - 25,4 mm (1/4" - 1") |
| Estándares de Calidad | API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA |
| Longitud | 9 - 12.3m (30' - 40') |
| Grados de Acero | API 5L-X90, GB/T9711 L190-L625 |
| Tubos LSAW JCOE | |
|---|---|
| Diámetro Exterior | Φ406mm - 1626mm (16" - 64") |
| Espesor de Pared | 6,0 - 75mm (1/4" - 3") |
| Estándares de Calidad | API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA |
| Longitud | 3 - 12.5m (10' - 41') |
| Grados de Acero | API 5L-X100, GB/T9711 L190-L690 |
| Especificación de Diámetro, Espesor y Límite de Fluencia | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| D.E. | W.T. - Mínimo Límite de Fluencia (MPa) | Longitud (m) | |||||||
| Pulg. | mm | 245(B) | 290 (X42) | 360 (X52) | 415 (X60) | 450 (X65) | 485 (X70) | 555 (X80) | |
| 16 | 406 | 6.0-14.0 | 6.0-13.0 | 6.0-12.0 | 6.0-11.0 | 6.0-10.5 | 6.0-10.0 | 6.0-9.0 | 6.0-12.3 |
| 24 | 610 | 6.0-18.0 | 6.0-17.0 | 6.0-16.0 | 6.0-15.0 | 6.0-14.5 | 6.0-14.0 | 6.0-13.0 | 6.0-12.3 |
| 36 | 914 | 8.0-24.0 | 8.0-23.0 | 8.0-22.0 | 8.0-21.0 | 8.0-20.5 | 8.0-20.0 | 8.0-19.0 | 6.0-12.3 |
| 48 | 1219 | 9.0-28.0 | 9.0-27.0 | 9.0-25.4 | 9.0-24.0 | 9.0-23.5 | 9.0-23.0 | 9.0-22.0 | 6.0-12.3 |
| 64 | 1626 | 10.0-30.0 | 10.0-29.0 | 10.0-27.0 | 10.0-25.4 | 10.0-24.8 | 10.0-24.0 | 10.0-23.0 | 6.0-12.3 |
| Tolerancia de Diámetro Exterior y Espesor de Pared | ||||||
|---|---|---|---|---|---|---|
| Tipos | Estándares | |||||
| SY/T5040-2000 | SY/T5037-2000 | SY/T9711.1-1977 | ASTM A252 | AWWA C200-97 | API 5L PSL1 | |
| Extremo del Tubo (Desviación OD) | ±0,5%D | ±0,5%D | -0.79 a +2.38 mm | <±0,1%T | <±0,1%T | ±1.6 mm |
| Espesor de Pared (T) | ±10.0%T | D<508mm: ±12,5%T D>508mm: ±10,0%T |
-8% a +19.5% T | <-12,5%T | -8% a +19.5% T | t≥15.0mm: ±1.5mm |

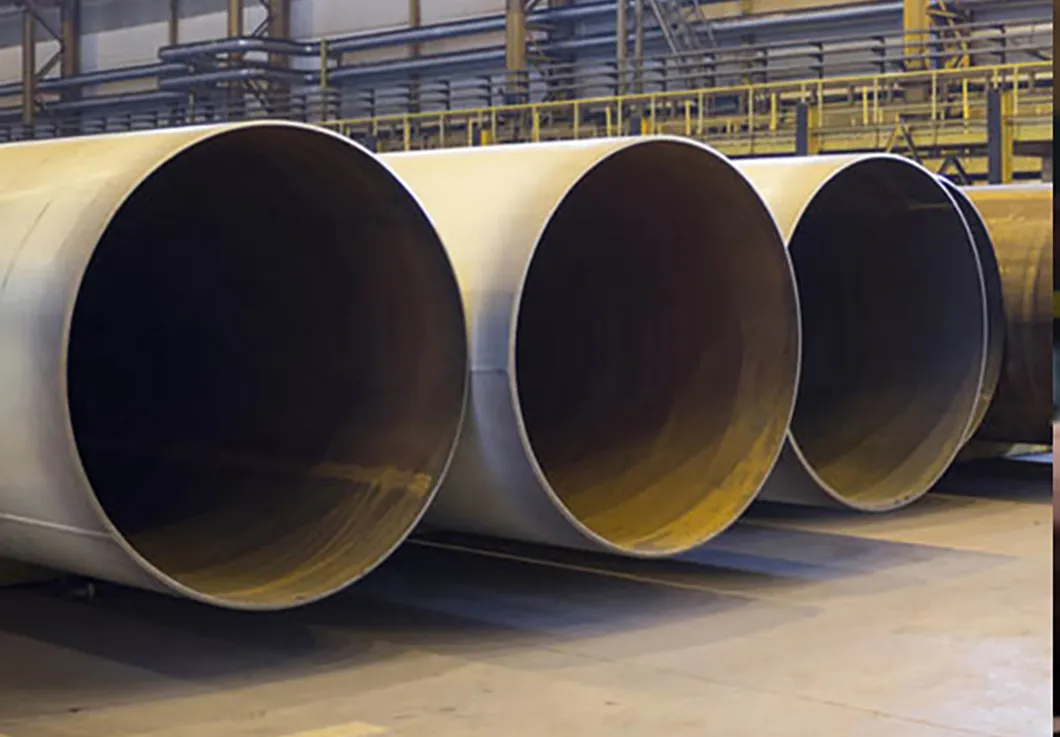

Utilizamos acero estructural de alta calidad procesado bajo estrictos controles de manufactura. Posee una excelente resistencia a la tracción y al rendimiento, capaz de soportar cargas pesadas y presiones extremas de fluidos.

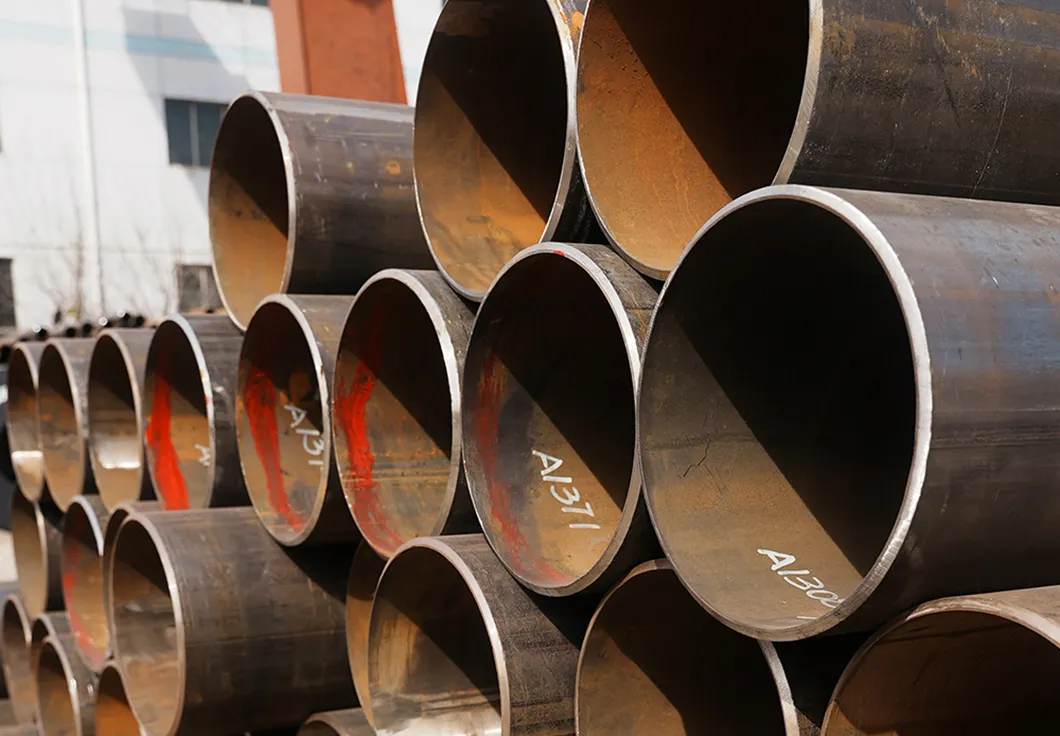

La costura de soldadura recta asegura una distribución uniforme de la tensión a lo largo del cuerpo del tubo. A diferencia de las soldaduras en espiral, reduce los puntos de concentración de tensiones mecánicas, garantizando estabilidad a largo plazo.

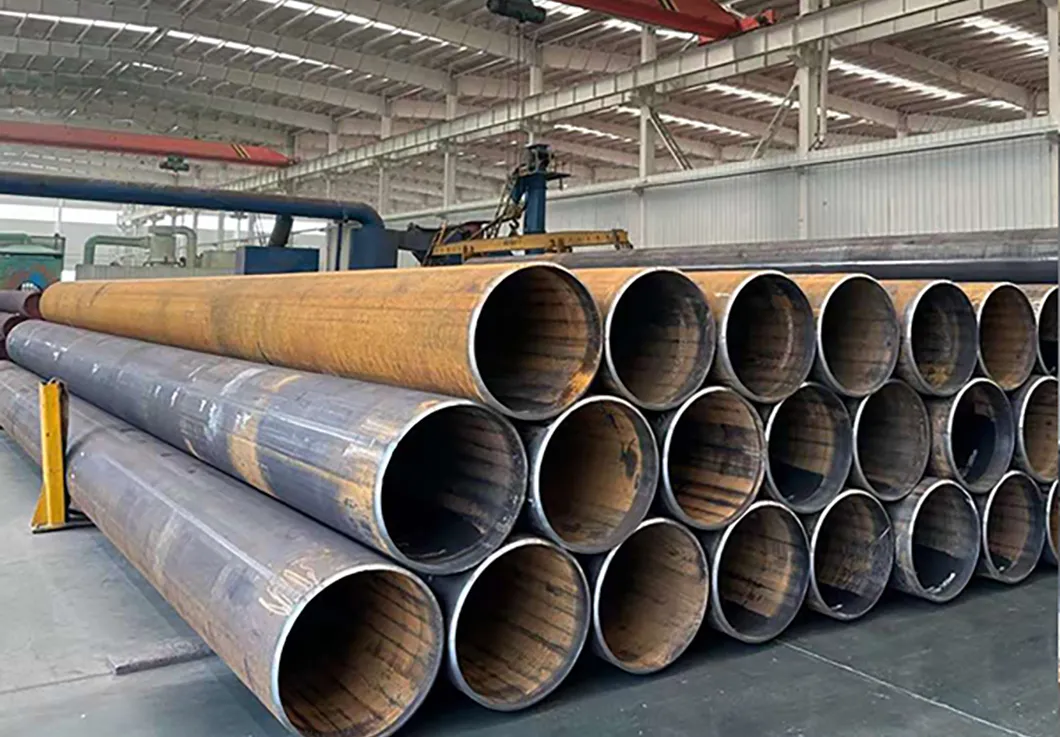

Sometido a tratamientos superficiales avanzados, como granallado, eliminación de óxido y aplicación de recubrimientos protectores que aíslan el metal de agentes corrosivos ambientales y químicos.

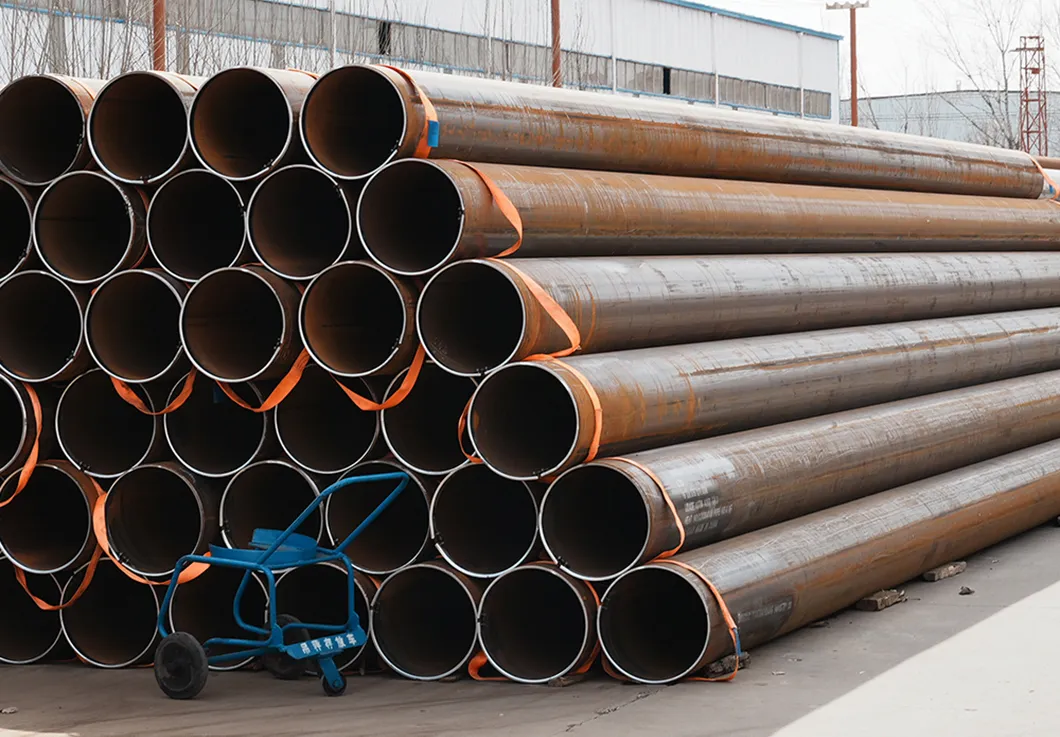

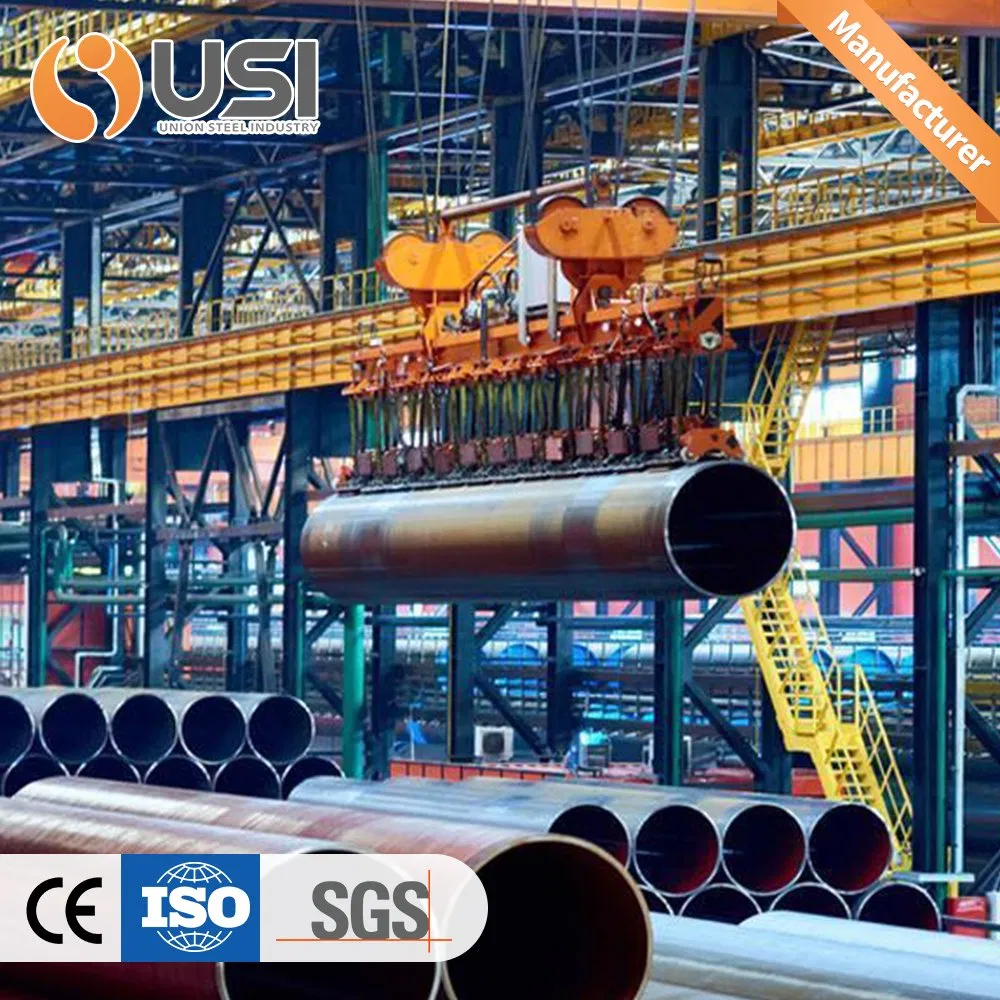

La maquinaria de última generación permite controlar con total exactitud el diámetro exterior, espesor de pared y la rectitud de la tubería, manteniéndose firmemente dentro de las tolerancias internacionales más estrictas.

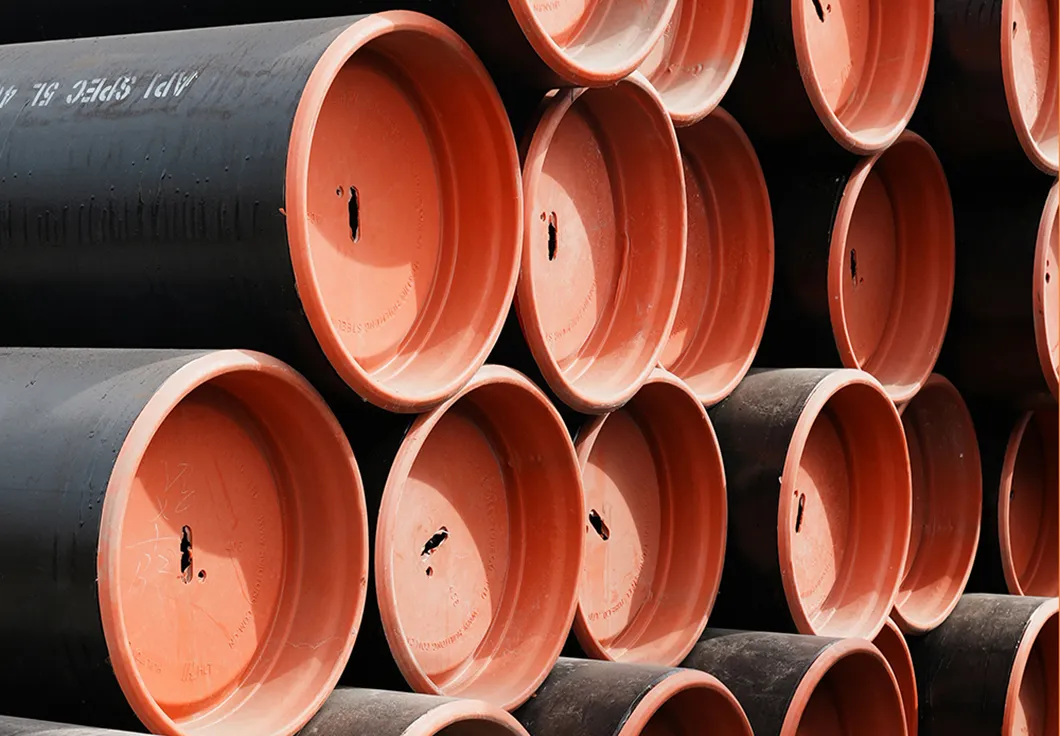

La combinación de alta resistencia, tratamiento anticorrosión y calidad de soldadura certificada asegura que estas tuberías operen durante décadas con una mínima necesidad de mantenimiento.

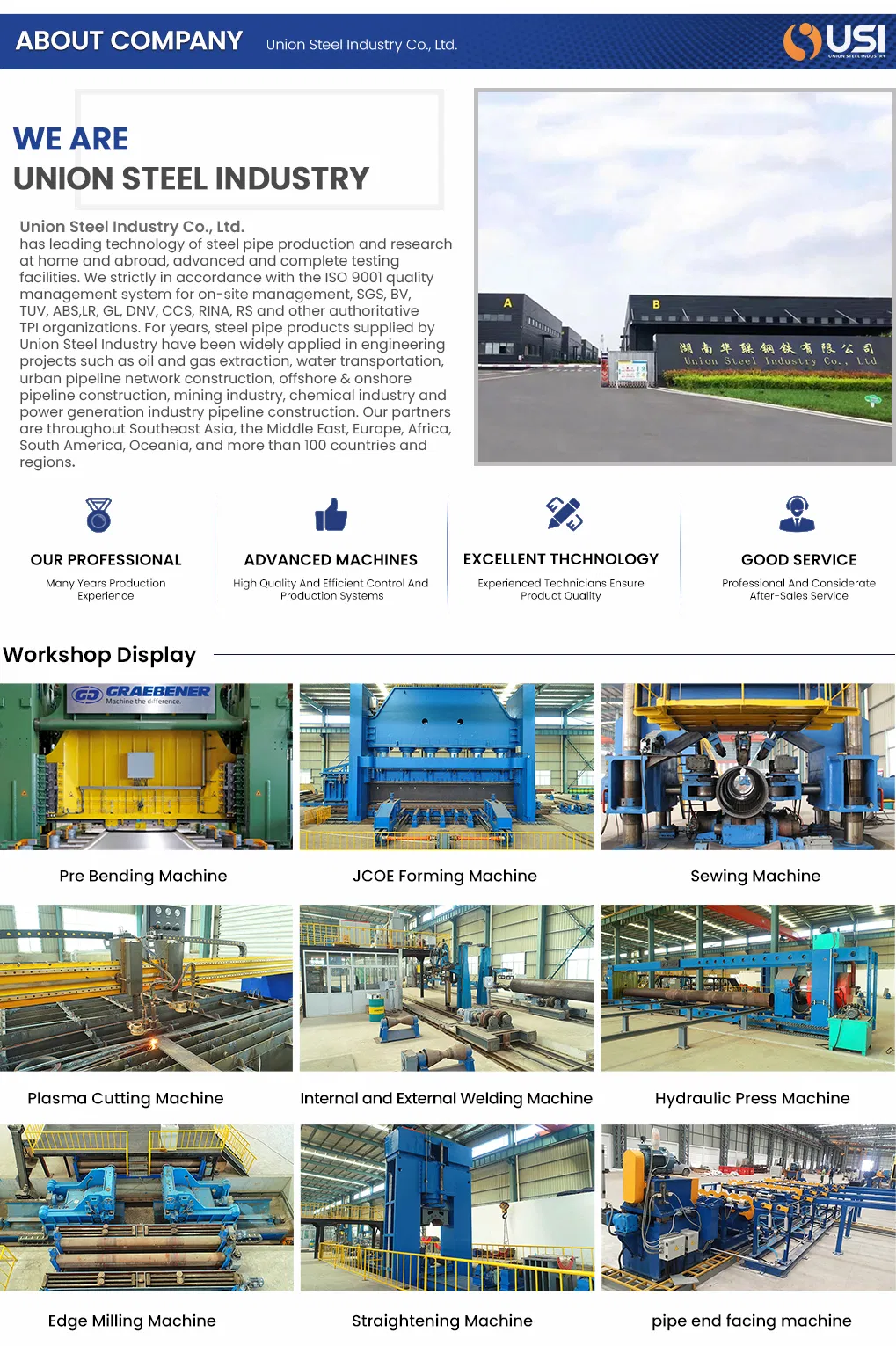

Sí, somos fabricantes con instalaciones propias especializadas en la producción y exportación de tubos de acero galvanizado, tubos LSAW y perfiles huecos estructurales de alta calidad.
Sí, todos nuestros procesos de fabricación y productos finales cuentan con rigurosos controles de calidad avalados por certificaciones internacionales como SGS y BV.
Por supuesto. Damos una cálida bienvenida a todos nuestros clientes. Organizaremos su recepción y visita guiada en cuanto nos comparta su itinerario de viaje.

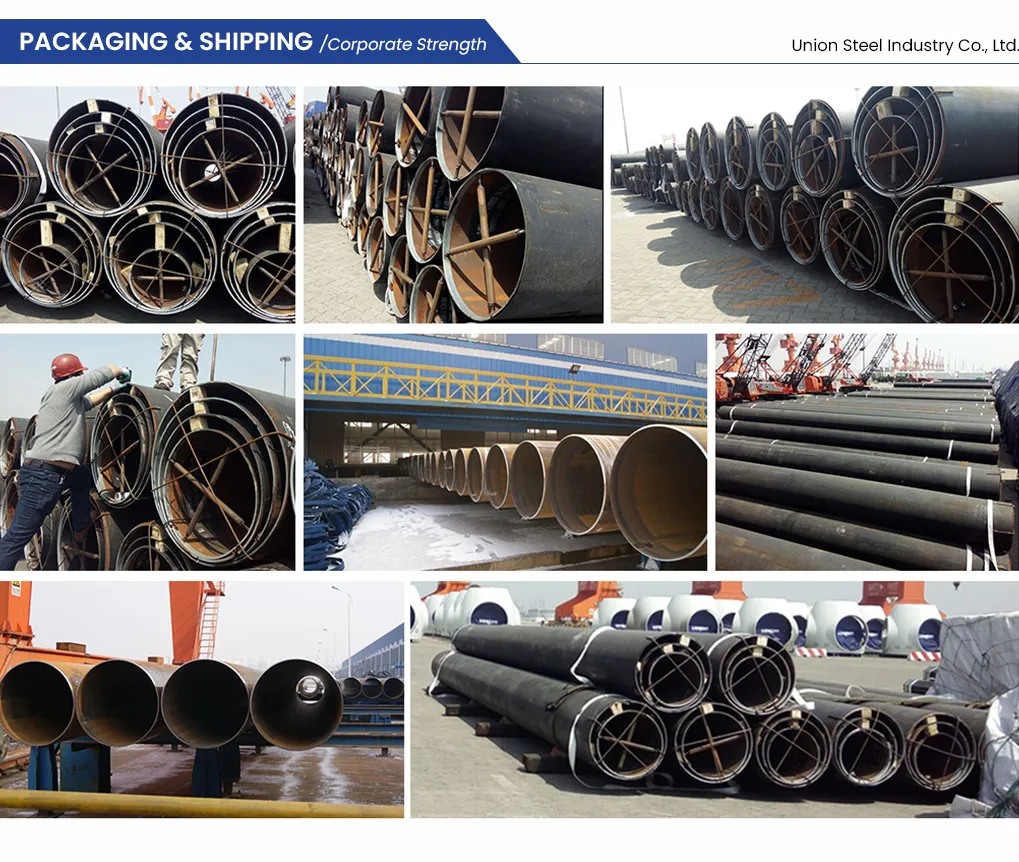

Trabajamos en estrecha colaboración con agentes de carga consolidados, lo que nos permite ofrecer las tarifas de envío más competitivas y un despacho aduanero sumamente ágil y profesional.
El plazo exacto depende directamente del volumen y las especificaciones técnicas del pedido. No obstante, optimizamos nuestros procesos para cumplir con entregas puntuales y ágiles.
Sí, suministramos muestras sin costo alguno para su validación técnica. El cliente solo asume el costo de envío, el cual puede ser reembolsado o deducido una vez confirmado el pedido comercial formal.
