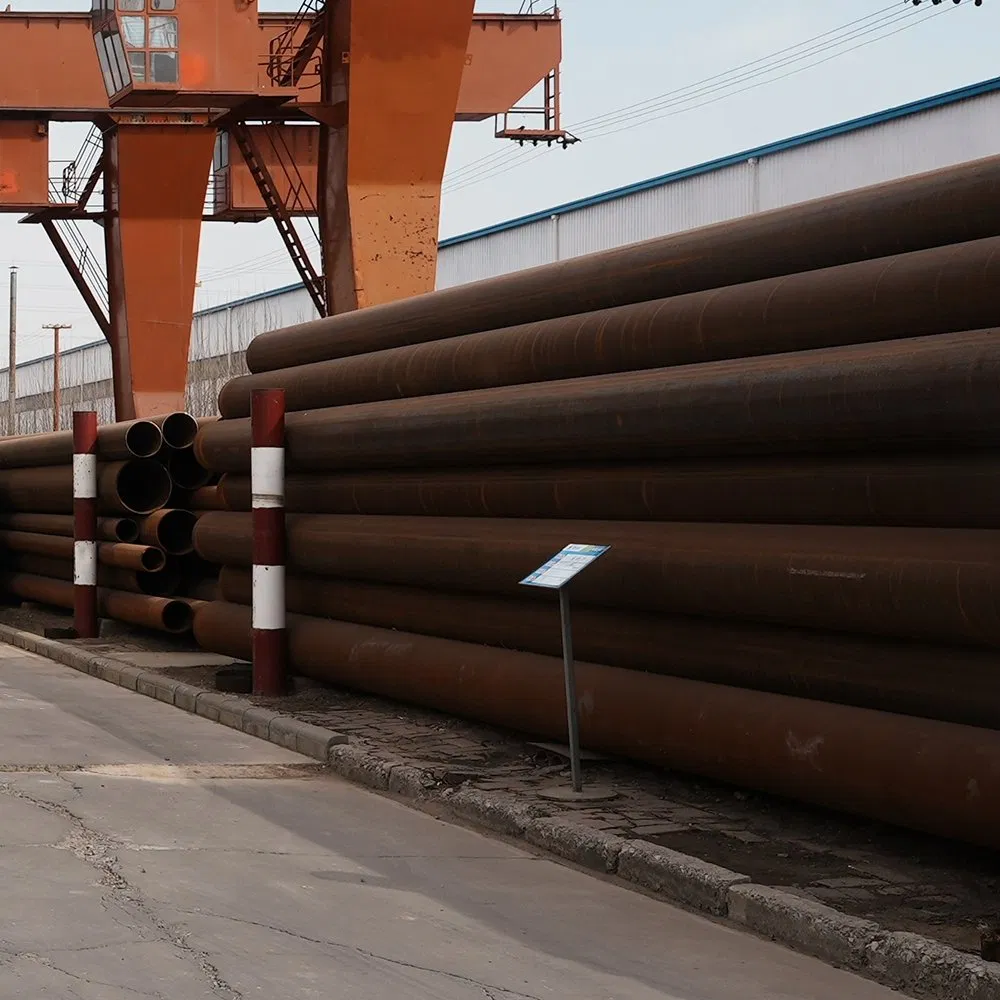

La tubería LSAW (soldadura por arco sumergida longitudinalmente) puede dividirse en tubos UOE y JCOE de acuerdo con sus métodos de procesamiento. La tubería de acero LSAW tiene las características de un proceso relativamente simple y una producción continua rápida, y se ha utilizado ampliamente en proyectos de petróleo y gas, transmisión de agua, ingeniería y costa afuera.
Los tres pasos principales de formación del proceso de formación de tuberías UOE LSAW incluyen: Pre-flexión de placa de acero, formación en U y formación en O. Cada proceso utiliza una prensa de conformar chapa especial para completar los tres procesos de pre-flexión de la placa de acero, formación en U y formación en o en secuencia, de modo que la placa de acero se deforme en un tubo redondo.
Después de varios pasos de estampación en la máquina formadora de JCO, la primera mitad de la placa de acero se presiona en forma de "J", y luego la otra mitad de la placa de acero se presiona en forma de "J" para formar una forma de "C", y finalmente una "o" abierta se forma presionando desde el medio Tipo tubo vacío.
La tubería de acero LSAW se utiliza ampliamente en el campo energético debido a sus ventajas como alta resistencia, buena resistencia a la presión y alta precisión dimensional. Es el principal material de tuberías para tuberías de gas natural y petróleo de larga distancia, asegurando un suministro de energía estable. También se utiliza en tuberías de agua de refrigeración y tuberías de carbón en plantas de energía térmica, ayudando a desarrollar la industria de la energía.
| TUBO UOE LSAW |
|---|
| Diámetro exterior: Φ508mm - 1118mm (20"- 44") |
| Grosor de la pared: 6,0 - 25,4mm 1/4"-1" |
| ESTÁNDARES DE CALIDAD: API,DNV,ISO,DEP,EN,ASTM,DIN,BS,JIS,GB,CSA |
| Longitud: 9 - 12,3m (30'- 40') |
| GRADOS: API 5L A-X90, GB/T9711 L190-L625 |
| Tubo JCOE LSAW |
|---|
| Diámetro exterior: Φ406mm - 1626mm (16" - 64" ) |
| Grosor de pared: 6,0 - 75mm (1/4" - 3" ) |
| ESTÁNDARES DE CALIDAD: API,DNV,ISO,DEP,EN,ASTM,DIN,BS,JIS,GB,CSA |
| Eslora: 3 - 12,5m ( 10'- 41' ) |
| GRADOS: API 5L A-X100, GB/T9711 L190-L690 |
| Especificación | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| D.E. | W.T. (Límite elástico mínimo - MPa) | Longitud (m) | |||||||
| Pulgadas | mm | 245(B) | 290(X42) | 360(X52) | 415(X60) | 450(X65) | 485(X70) | 555(X80) | |
| 16 | 406 | 6,0-14,0 | 6,0-13,0 | 6,0-12,0 | 6,0-11,0 | 6,0-10,5 | 6,0-10,0 | 6,0-9,0 | 6,0-12,3 |
| 18 | 457 | 6,0-15,0 | 6,0-14,0 | 6,0-13,0 | 6,0-12,0 | 6,0-11,5 | 6,0-11,0 | 6,0-10,0 | 6,0-12,3 |
| 20 | 508 | 6,0-16,0 | 6,0-15,0 | 6,0-14,0 | 6,0-13,0 | 6,0-12,5 | 6,0-12,0 | 6,0-11,0 | 6,0-12,3 |
| 22 | 559 | 6,0-17,0 | 6,0-16,0 | 6,0-15,0 | 6,0-14,0 | 6,0-13,5 | 6,0-13,0 | 6,0-12,0 | 6,0-12,3 |
| 24 | 610 | 6,0-18,0 | 6,0-17,0 | 6,0-16,0 | 6,0-15,0 | 6,0-14,5 | 6,0-14,0 | 6,0-13,0 | 6,0-12,3 |
| 26 | 660 | 6,0-19,0 | 6,0-18,0 | 6,0-17,0 | 6,0-16,0 | 6,0-15,0 | 6,0-15,0 | 6,0-14,0 | 6,0-12,3 |
| 28 | 711 | 6,0-20,0 | 6,0-19,0 | 6,0-18,0 | 6,0-17,0 | 6,0-16,5 | 6,0-16,0 | 6,0-15,0 | 6,0-12,3 |
| 30 | 762 | 7,0-21,0 | 7,0-20,0 | 7,0-19,0 | 7,0-18,0 | 7,0-17,5 | 7,0-17,0 | 7,0-16,0 | 6,0-12,3 |
| 32 | 813 | 7,0-22,0 | 7,0-21,0 | 7,0-20,0 | 7,0-19,0 | 7,0-18,5 | 7,0-18,0 | 7,0-17,0 | 6,0-12,3 |
| 34 | 864 | 7,0-23,0 | 7,0-22,0 | 7,0-21,0 | 7,0-20,0 | 7,0-19,5 | 7,0-19,0 | 7,0-18,0 | 6,0-12,3 |
| 36 | 914 | 8,0-24,0 | 8,0-23,0 | 8,0-22,0 | 8,0-21,0 | 8,0-20,5 | 8,0-20,0 | 8,0-19,0 | 6,0-12,3 |
| 38 | 965 | 8,0-25,0 | 8,0-24,0 | 8,0-23,0 | 8,0-22,0 | 8,0-21,5 | 8,0-21,0 | 8,0-20,0 | 6,0-12,3 |
| 40 | 1016 | 8,0-26,0 | 8,0-25,0 | 8,0-24,0 | 8,0-23,0 | 8,0-22,5 | 8,0-22,0 | 8,0-21,0 | 6,0-12,3 |
| 42 | 1067 | 8,0-26,0 | 8,0-25,0 | 8,0-24,0 | 8,0-23,0 | 8,0-22,5 | 8,0-22,0 | 8,0-21,0 | 6,0-12,3 |
| 44 | 1118 | 9,0-27,0 | 9,0-26,0 | 9,0-24,5 | 9,0-23,5 | 9,0-22,8 | 9,0-22,0 | 9,0-21,0 | 6,0-12,3 |
| 46 | 1168 | 9,0-27,0 | 9,0-26,0 | 9,0-24,0 | 9,0-23,5 | 9,0-22,8 | 9,0-22,0 | 9,0-21,0 | 6,0-12,3 |
| 48 | 1219 | 9,0-28,0 | 9,0-27,0 | 9,0-25,4 | 9,0-24,0 | 9,0-23,5 | 9,0-23,0 | 9,0-22,0 | 6,0-12,3 |
| 52 | 1321 | 9,0-28,0 | 9,0-27,0 | 9,0-25,4 | 9,0-24,2 | 9,0-23,5 | 9,0-23,0 | 9,0-22,0 | 6,0-12,3 |
| 56 | 1422 | 10,0-29,0 | 10,0-28,0 | 10,0-26,0 | 10,0-24,5 | 10,0-23,8 | 10,0-23,0 | 10,0-22,0 | 6,0-12,3 |
| 60 | 1524 | 10,0-29,0 | 10,0-28,0 | 10,0-26,0 | 10,0-24,5 | 10,0-23,8 | 10,0-23,0 | 10,0-22,0 | 6,0-12,3 |
| 64 | 1626 | 10,0-30,0 | 10,0-29,0 | 10,0-27,0 | 10,0-25,4 | 10,0-24,8 | 10,0-24,0 | 10,0-23,0 | 6,0-12,3 |
| 68 | 1727 | 10,0-30,0 | 10,0-29,0 | 10,0-27,0 | 10,0-25,4 | 10,0-24,8 | 10,0-24,0 | 10,0-23,0 | 6,0-12,3 |
| 72 | 1829 | 10,0-30,0 | 10,0-29,0 | 10,0-27,0 | 10,0-25,4 | 10,0-24,8 | 10,0-24,0 | 10,0-23,0 | 6,0-12,3 |
| Tolerancia de diámetro exterior y espesor de pared de acero LSAW Tubo | ||||||
|---|---|---|---|---|---|---|
| Tipos | Estándar | |||||
| SY/T5040-2000 | SY/T5037-2000 | SY/T9711.1-1977 | ASTM A252 | AWWA C200-97 | API 5L PSL1 | |
| Desviación del diámetro exterior del extremo del tubo | ±0,5% D. | ±0,5% D. | -0,79mm~+2,38mm | <±0,1%T | <±0,1%T | ±1,6mm |
| Grosor de la pared | ±10,0% T | D<508mm, ±12,5% T. | -8%T~+19,5%T | <-12,5%T | -8%T~+19,5%T | 5,0mm |
| D>508mm, ±10,0% T | T≥15,0mm, ±1,5mm | |||||
| Composición química y propiedades mecánicas de la tubería de acero LSAW | ||||||||
|---|---|---|---|---|---|---|---|---|
| Estándar | Grado | Composición química (máx.)% | Propiedades mecánicas (min) | |||||
| C | MN | Si | S | P | Límite elástico (MPa) | Resistencia a la tracción (MPa) | ||
| GB/T700-2006 | R | 0,22 | 1,4 | 0,35 | 0,050 | 0,045 | 235 | 370 |
| B | 0,2 | 1,4 | 0,35 | 0,045 | 0,045 | 235 | 370 | |
| C | 0,17 | 1,4 | 0,35 | 0,040 | 0,040 | 235 | 370 | |
| D | 0,17 | 1,4 | 0,35 | 0,035 | 0,035 | 235 | 370 | |
| GB/T1591-2009 | R | 0,2 | 1,7 | 0,5 | 0,035 | 0,035 | 345 | 470 |
| B | 0,2 | 1,7 | 0,5 | 0,030 | 0,030 | 345 | 470 | |
| C | 0,2 | 1,7 | 0,5 | 0,030 | 0,030 | 345 | 470 | |
| BS EN10025 | S235JR | 0,17 | 1,4 | - | 0,035 | 0,035 | 235 | 360 |
| S275JR | 0,21 | 1,5 | - | 0,035 | 0,035 | 275 | 410 | |
| S355JR | 0,24 | 1,6 | - | 0,035 | 0,035 | 355 | 470 | |
| DIN 17100 | ST37-2 | 0,2 | - | - | 0,050 | 0,050 | 225 | 340 |
| ST44-2 | 0,21 | - | - | 0,050 | 0,050 | 265 | 410 | |
| ST52-3 | 0,2 | 1,6 | 0,55 | 0,040 | 0,040 | 345 | 490 | |
| JIS G3101 | SS400 | - | - | - | 0,050 | 0,050 | 235 | 400 |
| SS490 | - | - | - | 0,050 | 0,050 | 275 | 490 | |
| API 5L PSL1 | R | 0,22 | 0,9 | - | 0,03 | 0,03 | 210 | 335 |
| B | 0,26 | 1,2 | - | 0,03 | 0,03 | 245 | 415 | |
| X42 | 0,26 | 1,3 | - | 0,03 | 0,03 | 290 | 415 | |
| X46 | 0,26 | 1,4 | - | 0,03 | 0,03 | 320 | 435 | |
| X52 | 0,26 | 1,4 | - | 0,03 | 0,03 | 360 | 460 | |
| X56 | 0,26 | 1,1 | - | 0,03 | 0,03 | 390 | 490 | |
| X60 | 0,26 | 1,4 | - | 0,03 | 0,03 | 415 | 520 | |
| X65 | 0,26 | 1,45 | - | 0,03 | 0,03 | 450 | 535 | |
| X70 | 0,26 | 1,65 | - | 0,03 | 0,03 | 585 | 570 | |

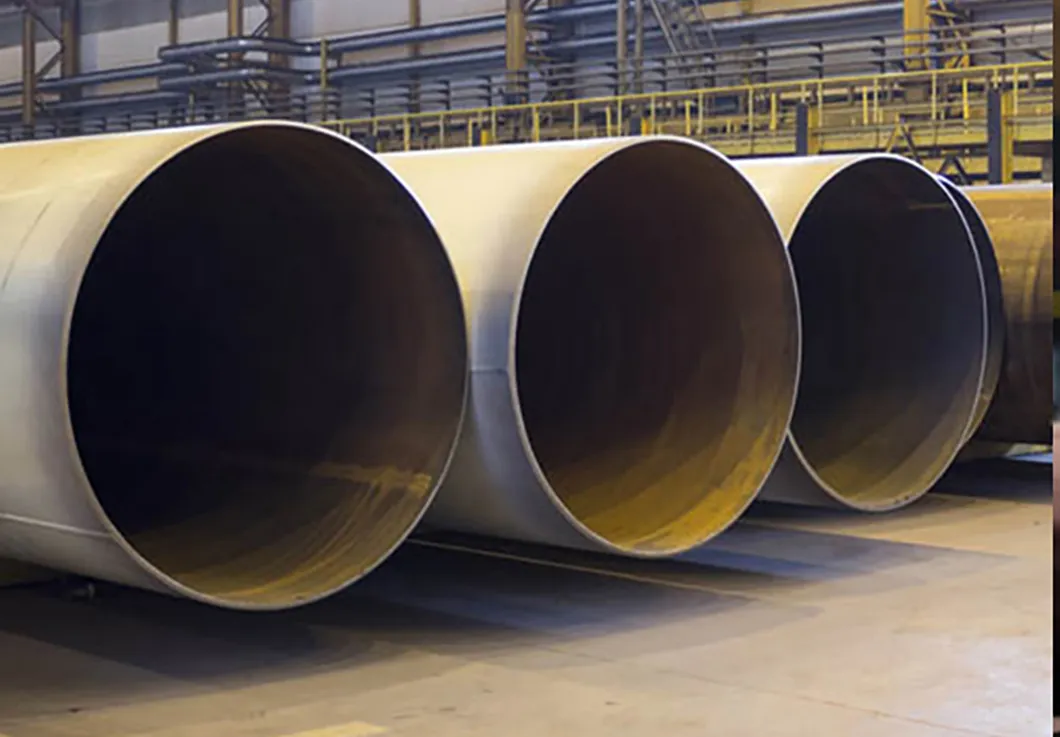

Utilizando acero de alta calidad como materia prima, se procesa mediante un estricto control de calidad y una avanzada tecnología de producción. Tiene una alta resistencia a la tracción y resistencia al rendimiento, puede soportar una gran presión y carga, y es adecuado para varios escenarios de transmisión y carga de alta presión.

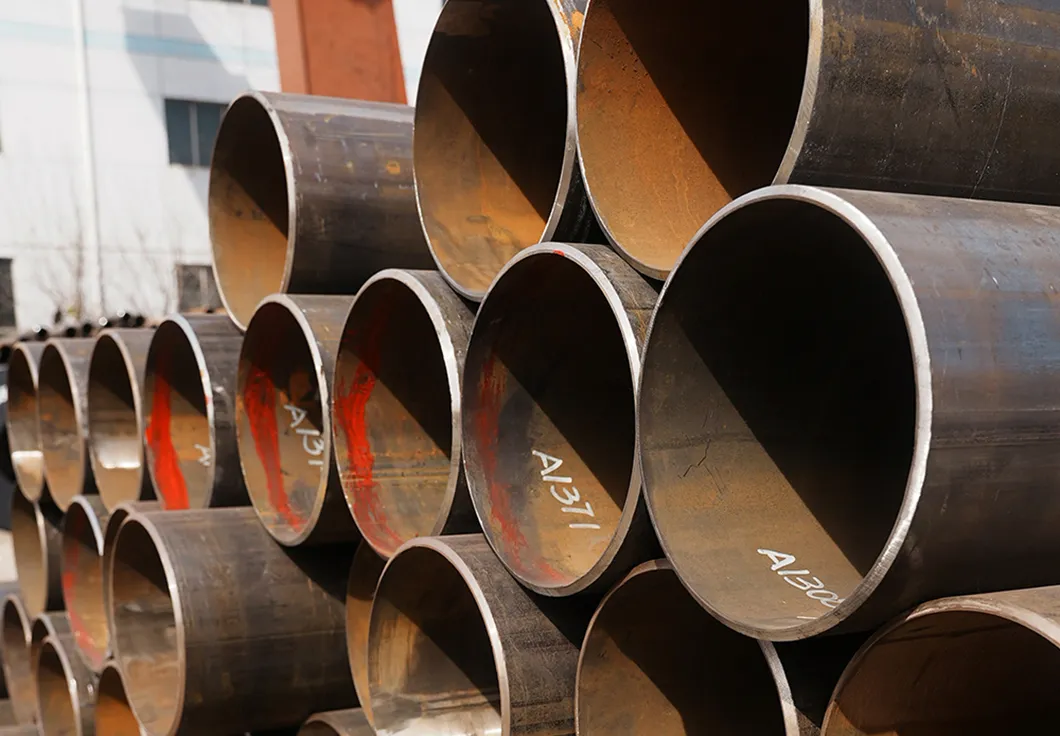

La distribución de la tensión de su estructura de costura recta es relativamente uniforme cuando está bajo tensión. En comparación con otras tuberías, como las tuberías soldadas en espiral, no es fácil tener concentración de tensión, lo que mejora aún más la estabilidad estructural general de la tubería, prolonga su vida útil y reduce los costes de mantenimiento.

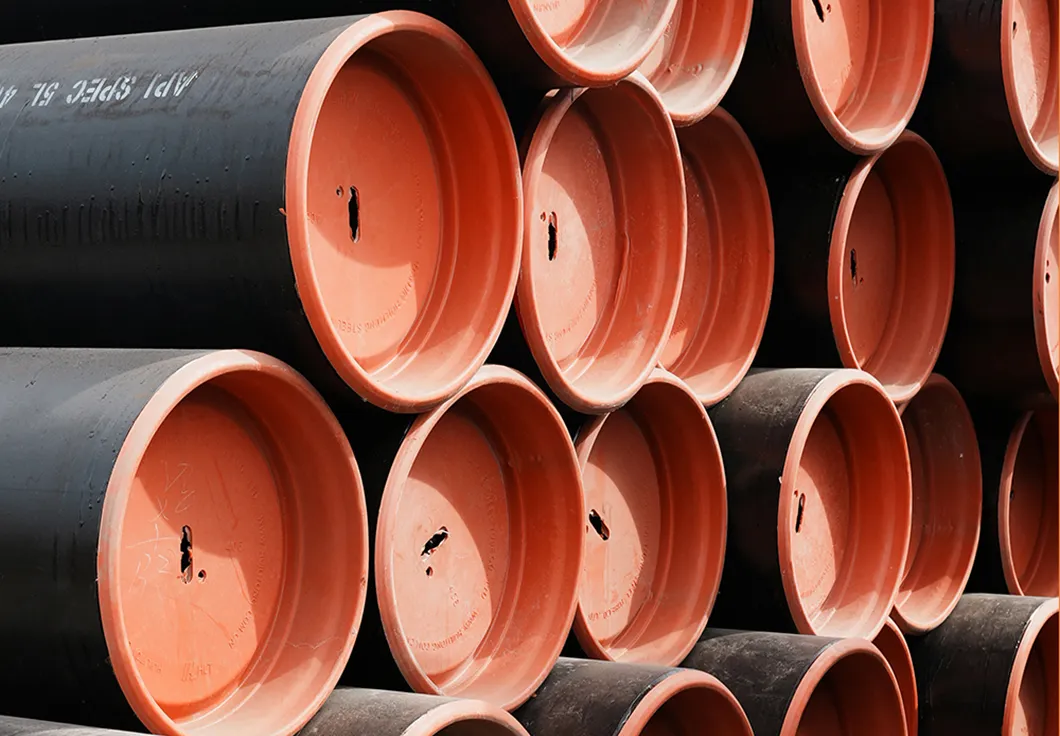

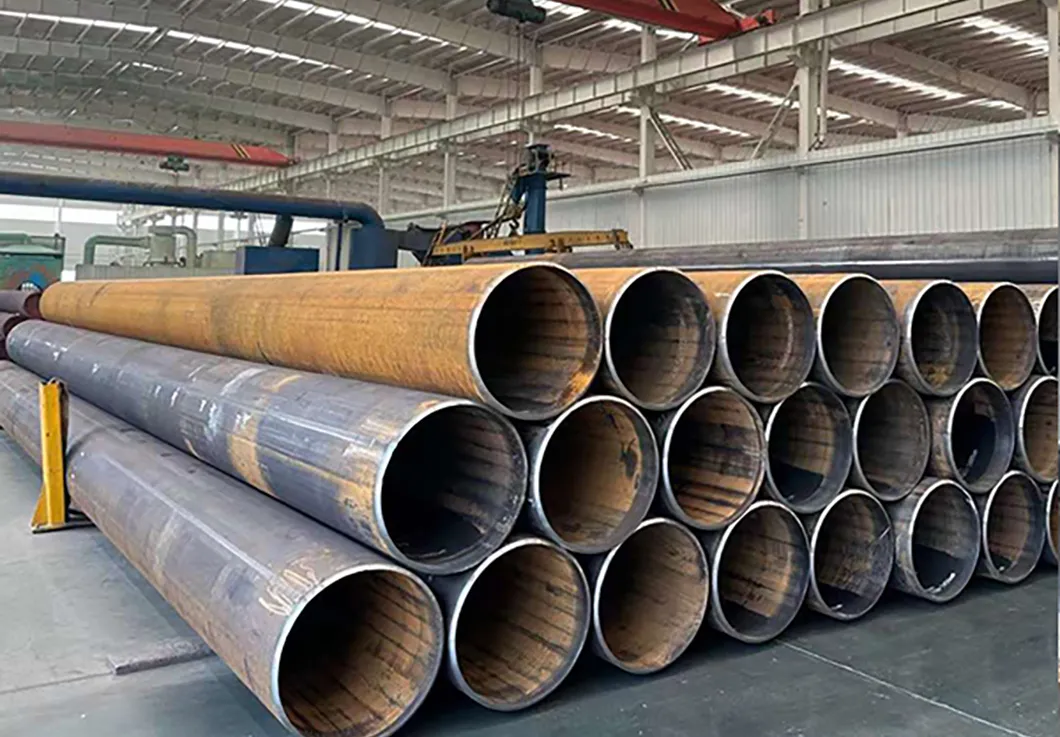

Normalmente, se realiza un tratamiento de superficie profesional, como limpieza de arena y eliminación de óxido, recubrimiento con recubrimientos anticorrosivos, etc. estos revestimientos pueden aislar eficazmente la tubería del contacto con medios corrosivos externos, mejorando en gran medida la resistencia a la corrosión de la tubería.

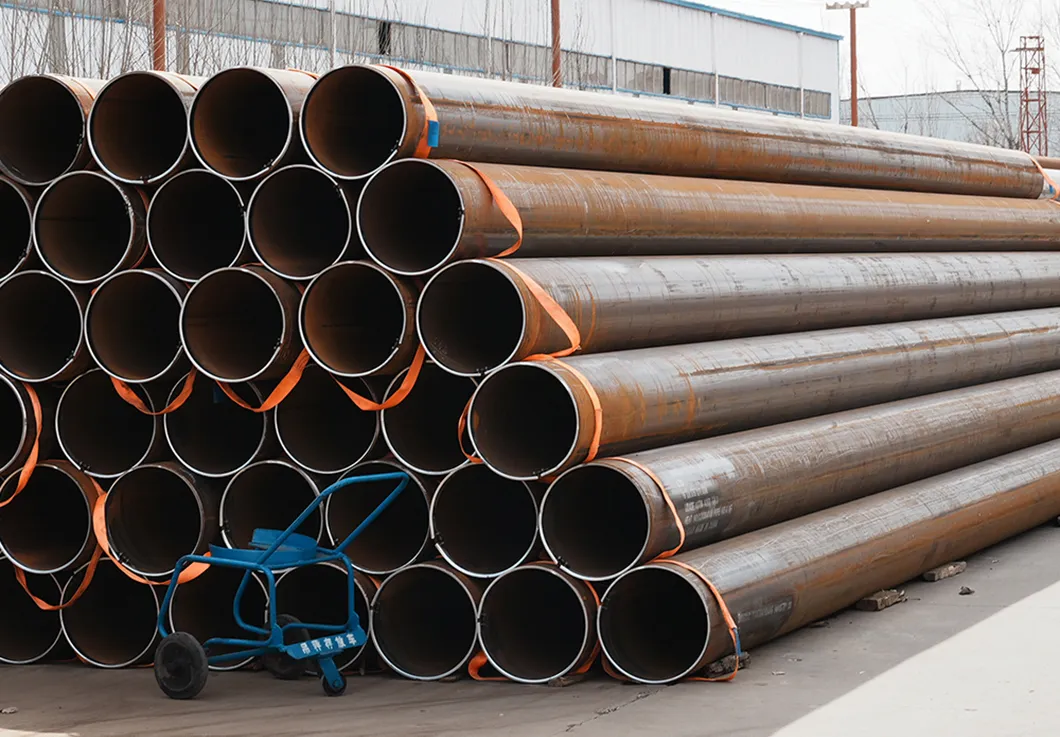

Adoptando tecnología de producción avanzada, la precisión dimensional de la tubería puede controlarse con precisión, incluyendo parámetros como el diámetro de la tubería, el espesor de la pared, la longitud, etc., con una pequeña desviación dimensional y un rango de tolerancia estricto dentro del rango estándar.
Las características de alta resistencia, resistencia a la corrosión y calidad de soldadura fiable hacen que la vida útil de las tuberías LSAW sea relativamente larga. Bajo uso y mantenimiento normales, puede operar de manera estable durante mucho tiempo, reduciendo la frecuencia de reemplazo y el costo de mantenimiento de la tubería.
¿Podemos visitar su fábrica?
Cálidamente bienvenidos, te recogeremos una vez que recibamos tu horario.
¿Tiene control de calidad?
Sí, hemos obtenido la certificación BV y SGS.

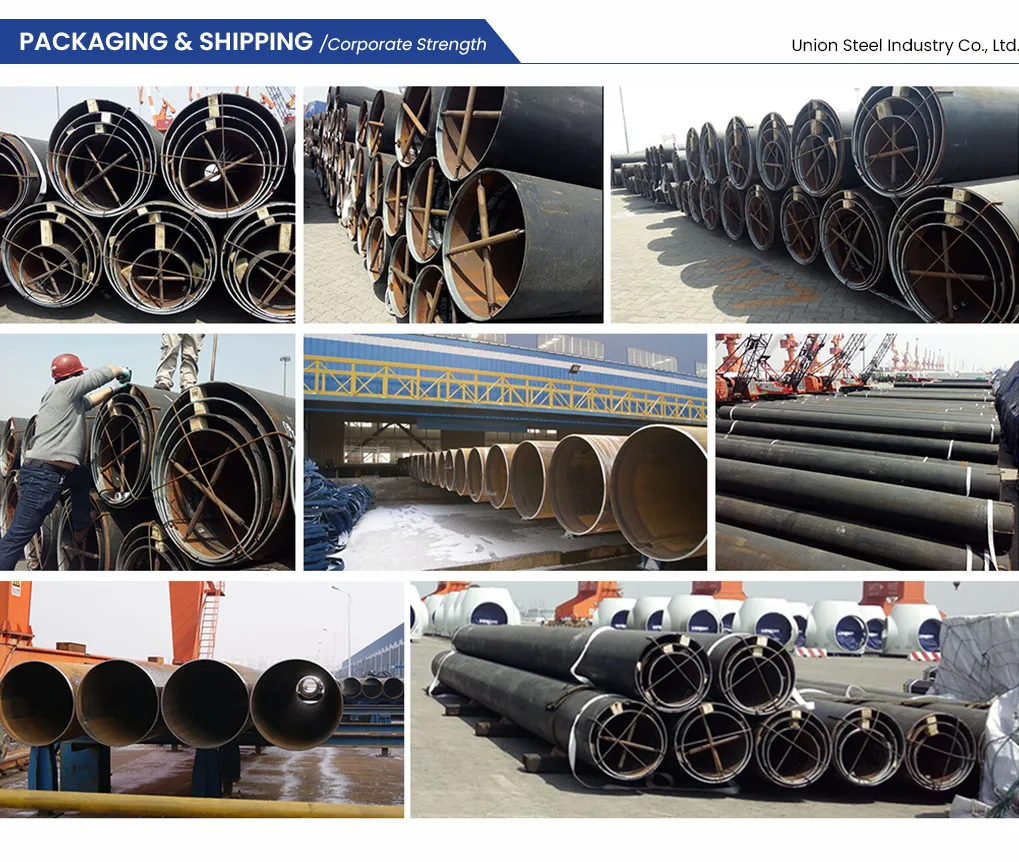

¿Puedes organizar el envío?
Por supuesto, tenemos un transportista fijo, puede obtener el mejor precio de la mayoría de las compañías de transporte marítimo, y proporcionar servicio profesional.
¿Cuánto tiempo dura su entrega?
El tiempo específico depende de la cantidad que compre.
¿Cómo podemos obtener una cotización?
Por favor, proporcione las especificaciones del producto, como el material, el tamaño, la forma, etc., para que podamos dar la mejor oferta.
¿Podemos obtener algunas muestras? ¿se cobra?
Sí, podemos proporcionar muestras gratis, pero no pagar por el transporte. Si realiza un pedido después de confirmar la muestra, le reembolsaremos su transporte expreso o lo deduciremos del importe del pedido.
