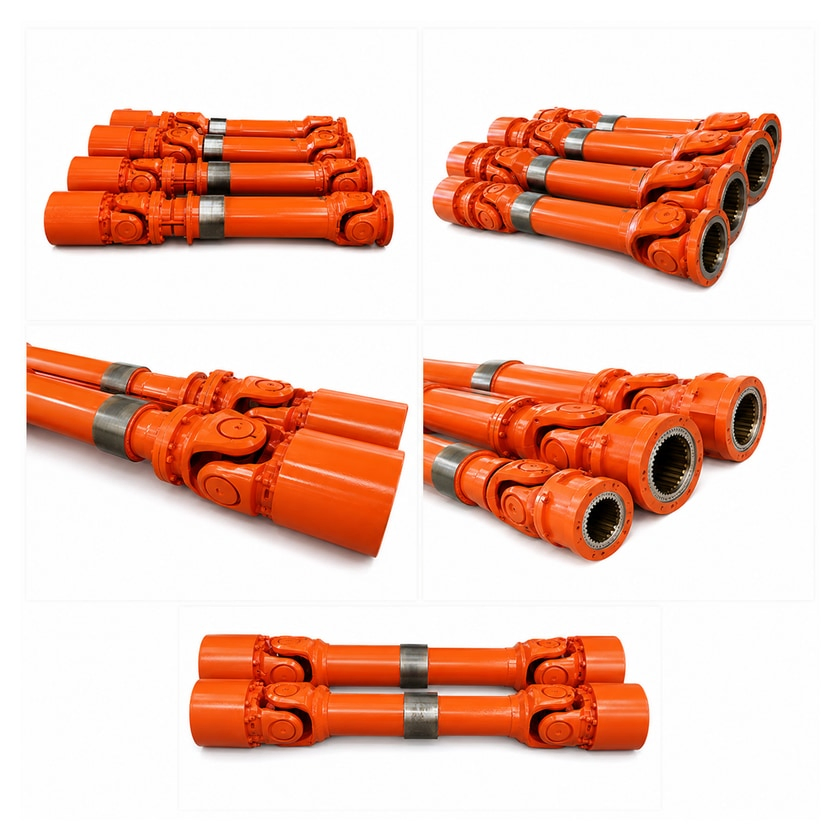

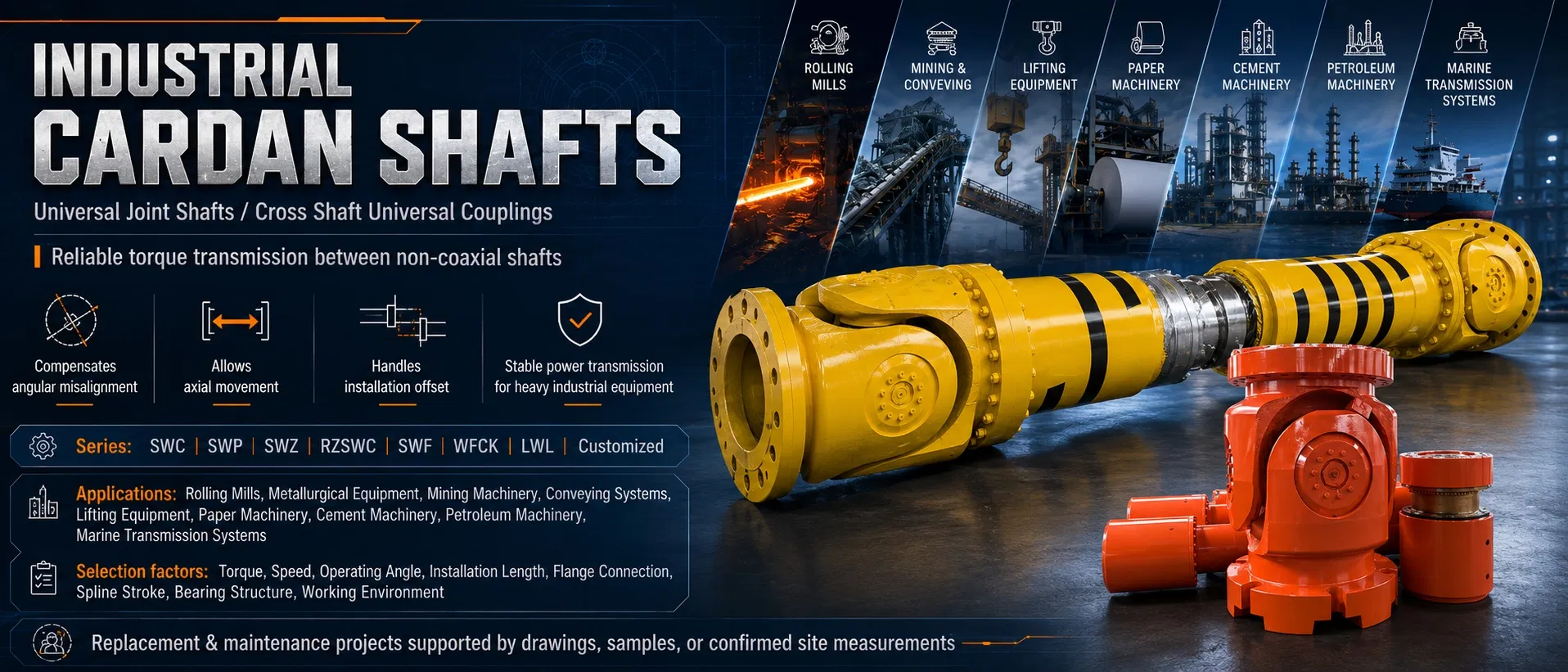

Los ejes cardán industriales, también conocidos como ejes de junta universal o acoplamientos universales de eje transversal, se utilizan para la transmisión de par entre ejes no coaxiales. Pueden compensar la desalineación angular, el movimiento axial y la desviación de la instalación, al tiempo que mantienen una transmisión de potencia estable en equipos industriales pesados.
Nuestra gama de ejes cardan cubre SWC, SWP, SWZ, RZSWC, SWF, WFCK, LWL y estructuras personalizadas basadas en dibujos. Los productos se utilizan ampliamente en laminadoras, equipos metalúrgicos, maquinaria minera, sistemas de transporte, equipos de elevación, maquinaria de papel, maquinaria de cemento, maquinaria de petróleo y sistemas de transmisión marina.
Cada eje puede seleccionarse según el par de apriete, la velocidad de trabajo, el ángulo de funcionamiento, la longitud de instalación, la conexión de la brida, carrera de la spline, estructura de rodamiento y entorno de trabajo. Para proyectos de sustitución o mantenimiento, la producción puede organizarse de acuerdo con planos, muestras o mediciones confirmadas del lugar.
| Elemento | Especificaciones generales |
|---|---|
| Nombre del producto | Eje cardán industrial / eje de junta universal |
| Serie disponible | SWC, SWP, SWZ, SWC-ZG, SWP-ZG, RZSWC, SWF, WFCK, LWL y tipos de servicio pesado personalizados |
| Tipo de estructura | Tipo de diámetro interior de rodamiento cerrado, tipo de rodamiento dividido, tipo de asiento de rodamiento integral, tipo de rodamiento transversal hueco, tipo de horquilla dividida o estructura personalizada basada en dibujo |
| Par nominal | Depende del modelo; disponible desde la gama industrial general hasta la gama de laminadores pesados |
| Diámetro giratorio | Depende del modelo; seleccionado según la tabla de catálogo y las condiciones de trabajo |
| Ángulo de trabajo | Normalmente hasta 15 grados; las condiciones de trabajo especiales pueden diseñarse de acuerdo con los requisitos de la aplicación |
| Longitud | Personalizado según la distancia de instalación, la posición de la brida y la carrera de compensación de la spline |
| Conexión | Brida, spline, conexión de llave, conexión de perno de alta resistencia o conexión personalizada |
| Material | Componentes de acero de aleación con tratamiento térmico para eje transversal, conjunto de cojinete, conjunto de estrías, horquilla y cuerpo del eje |
| Equilibrio | El equilibrio dinámico se puede organizar para un funcionamiento a alta velocidad o estricto requisitos de vibración |
| Personalización | Se dispone de fabricación basada en dibujos, fabricación basada en muestras y diseño específico de proyectos |

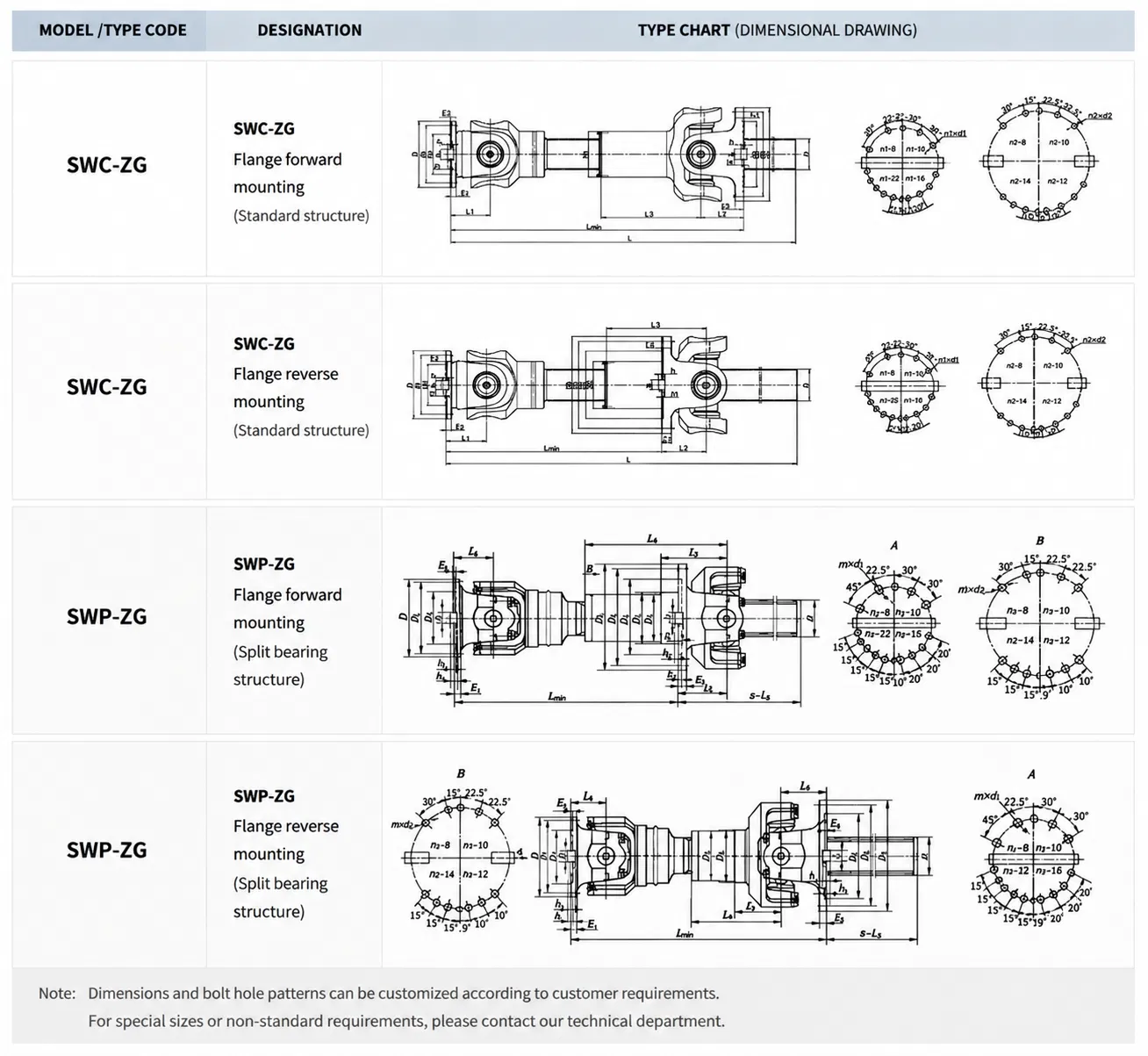

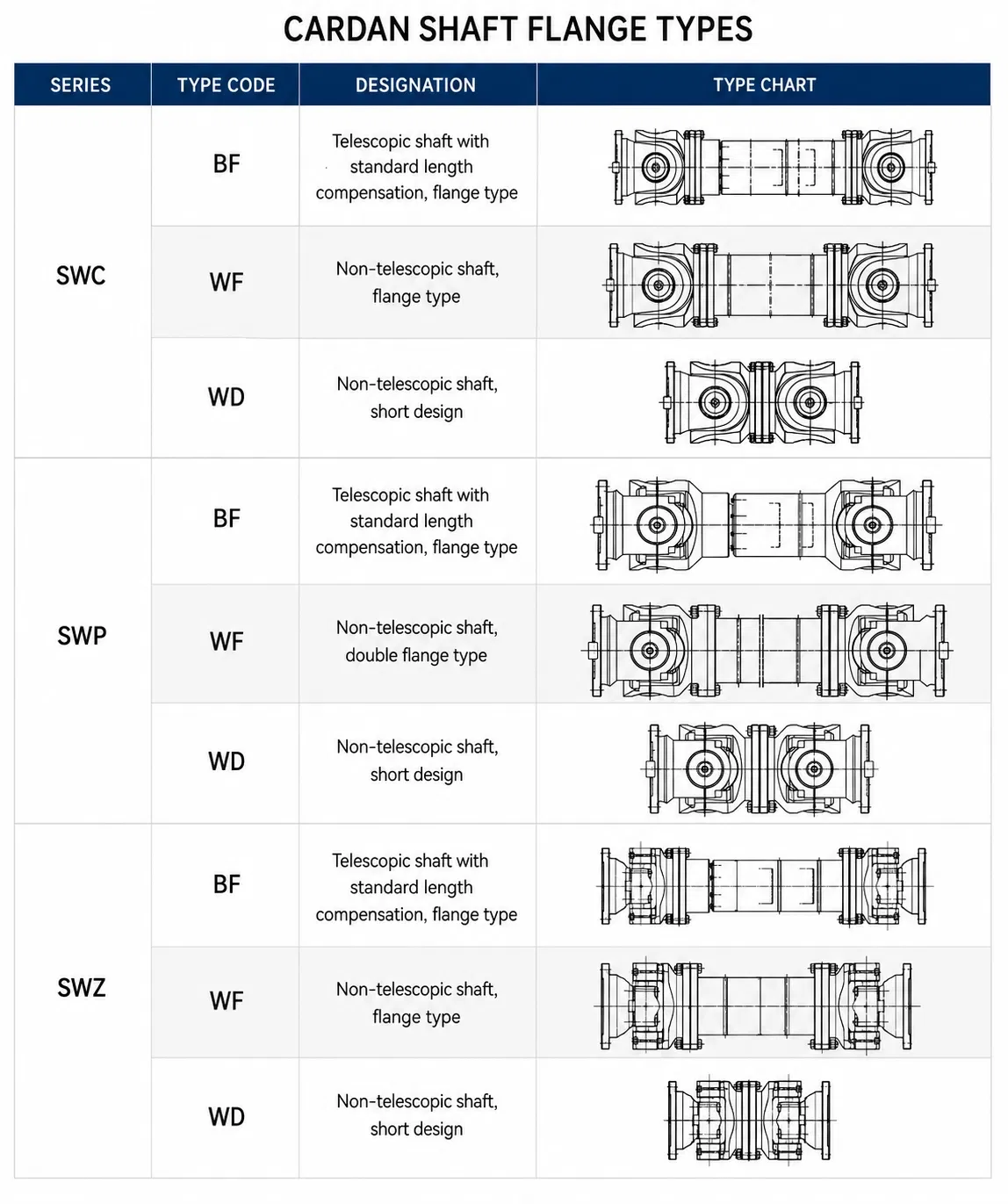

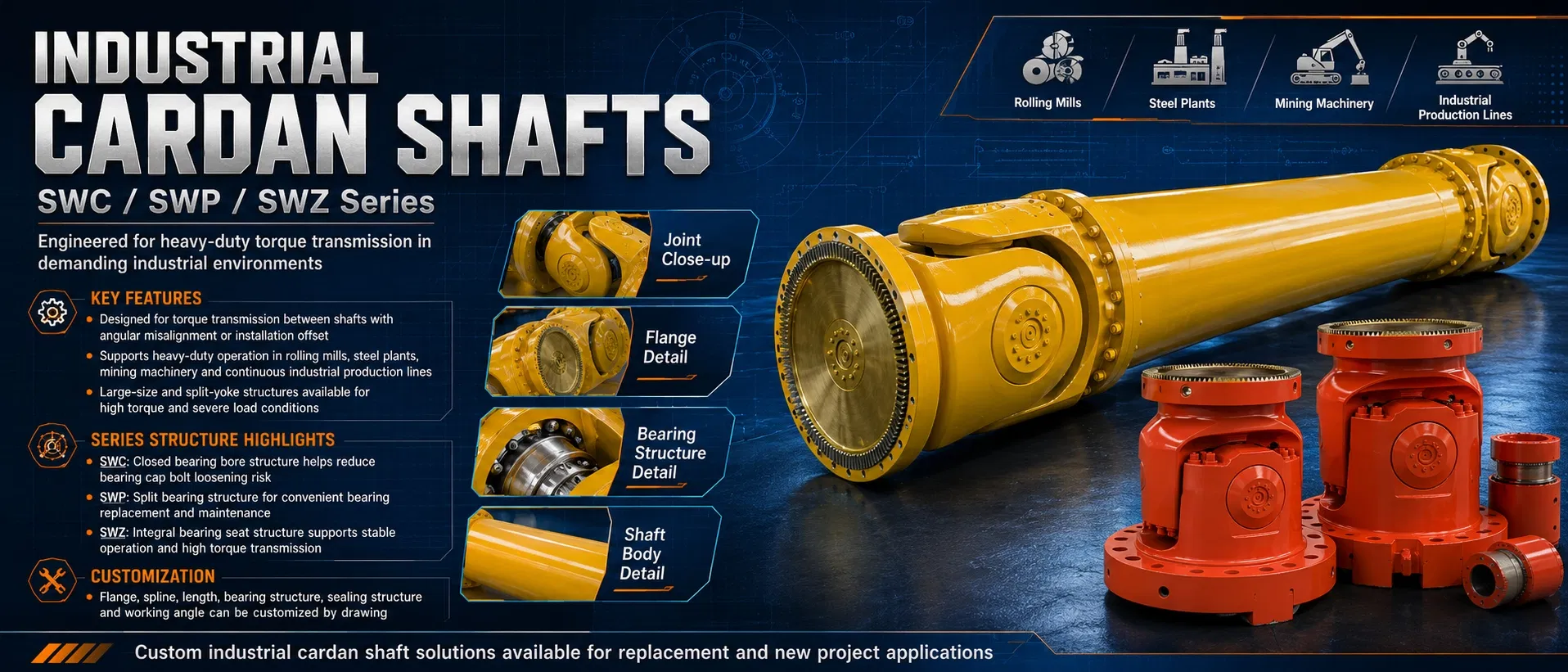

| Serie | Estructura / característica | Aplicación típica |
|---|---|---|

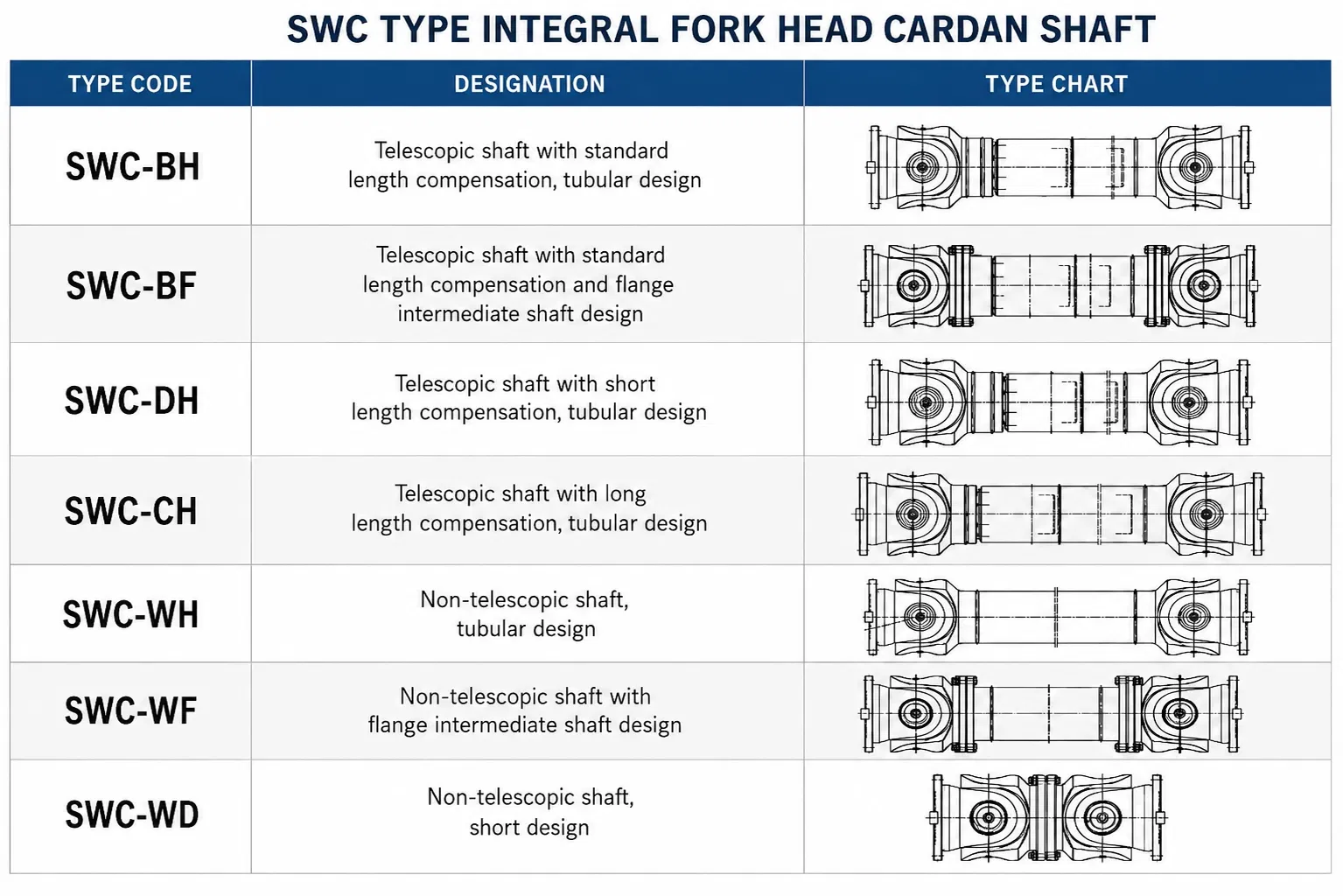

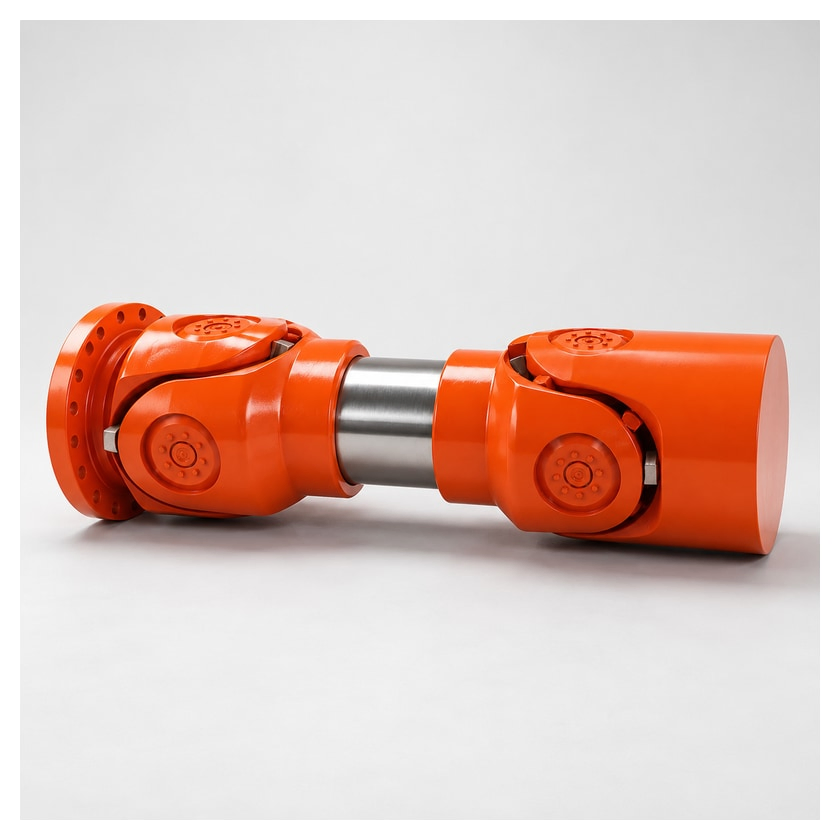

| SWC | Eje cardán de tipo diámetro interior de rodamiento cerrado | Transmisión industrial general, accionamiento auxiliar de la laminadora, accionamiento del transportador |

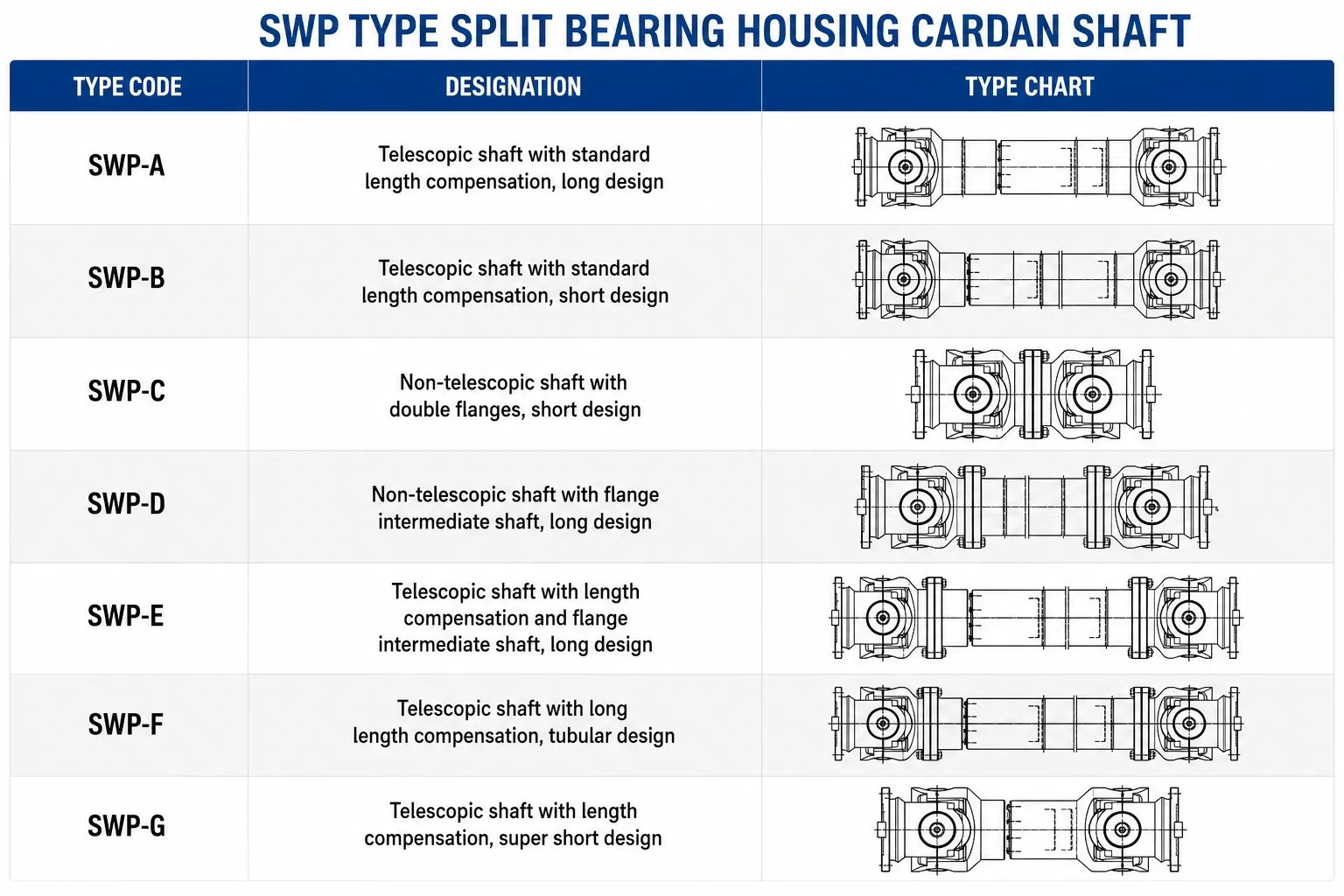

| SWP | Eje cardán de tipo rodamiento dividido | Aplicaciones que requieren un reemplazo y mantenimiento de cojinetes más sencillos |

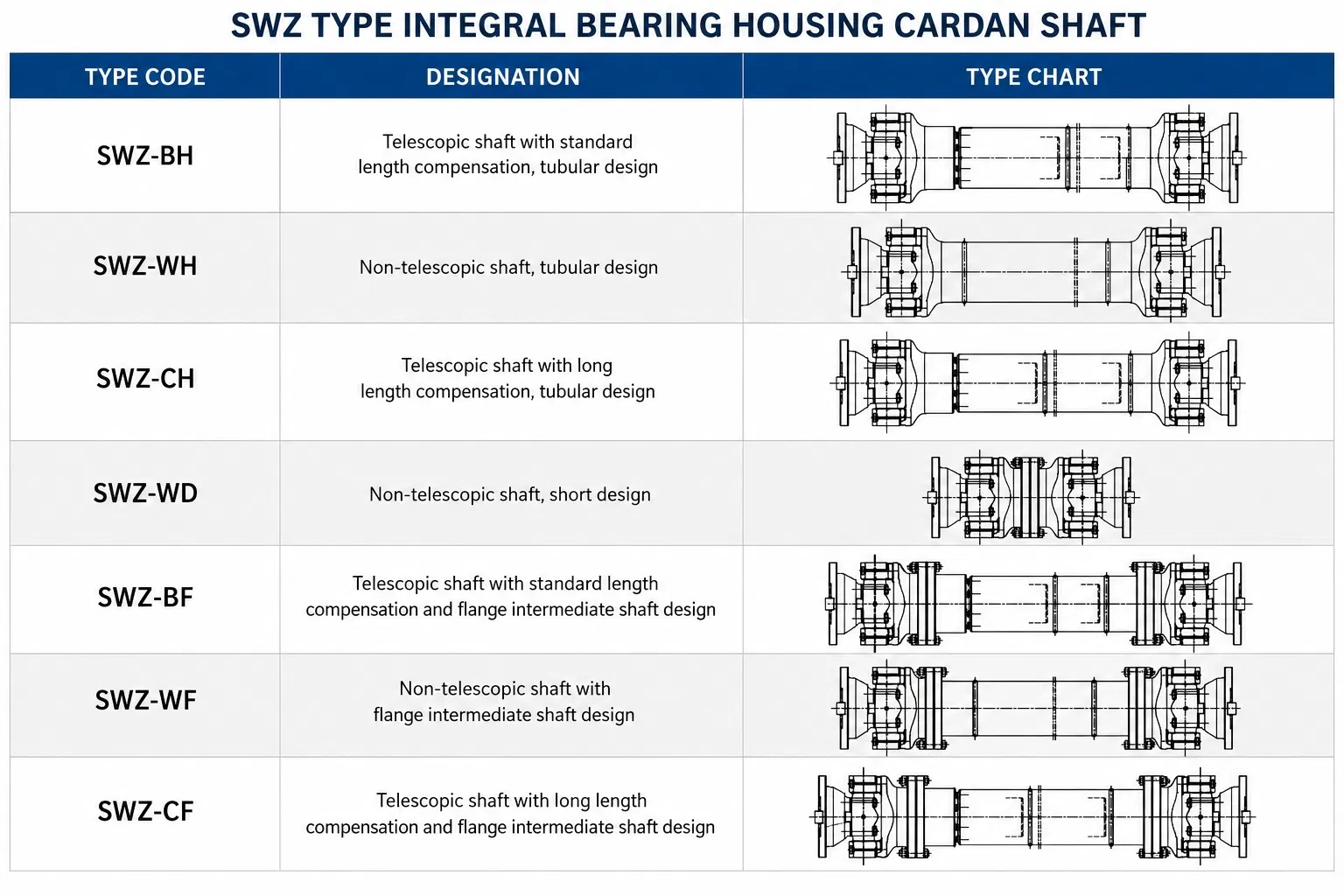

| SWZ | Eje cardán del asiento del cojinete integral | Sistemas de accionamiento industrial de par alto y suaves |

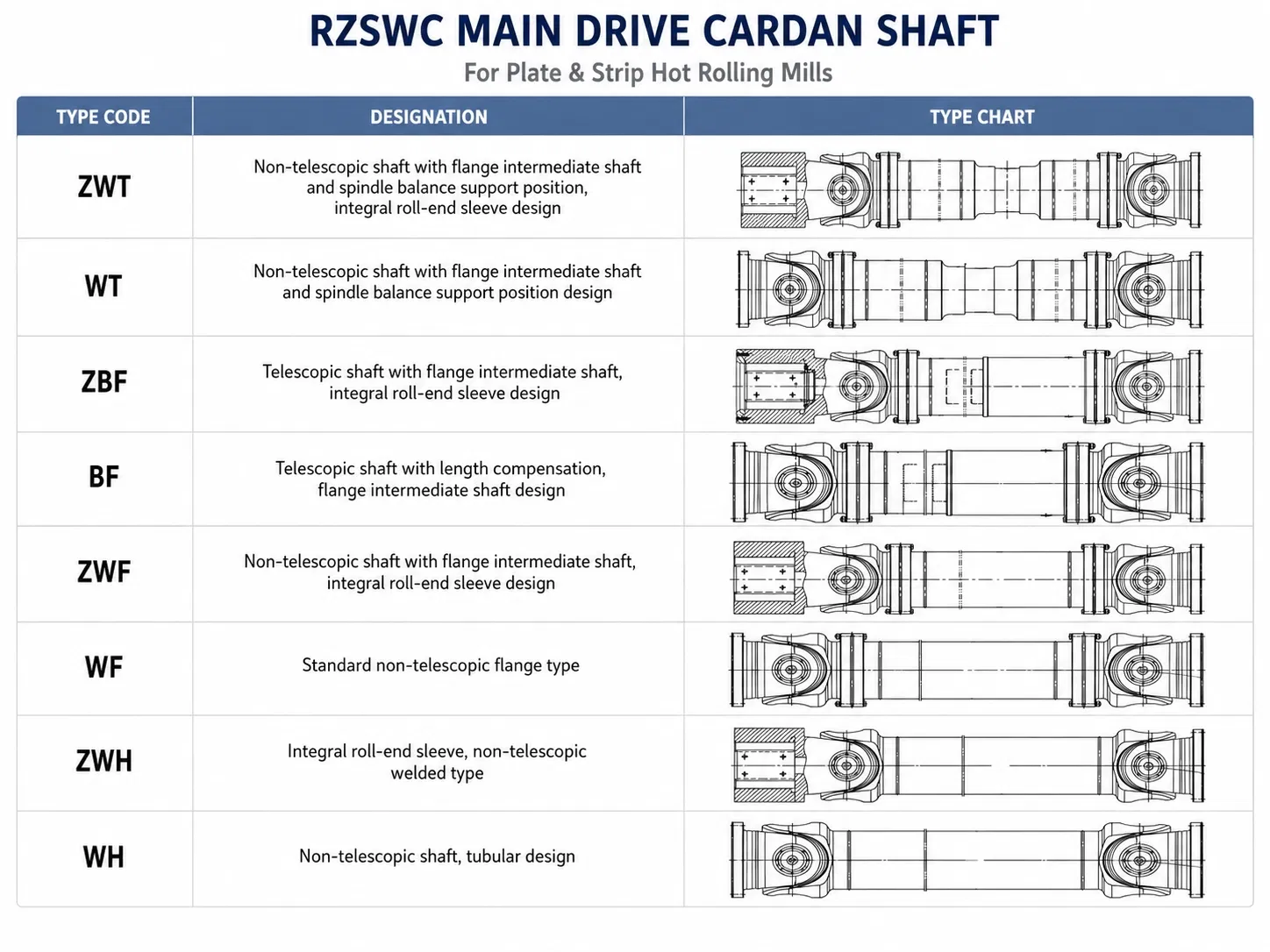

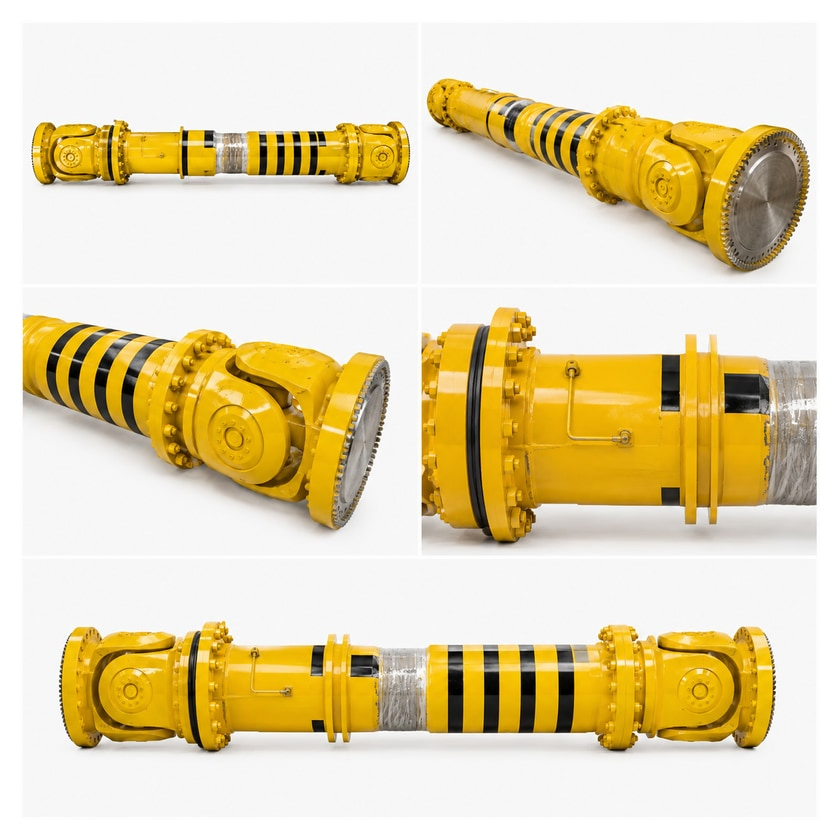

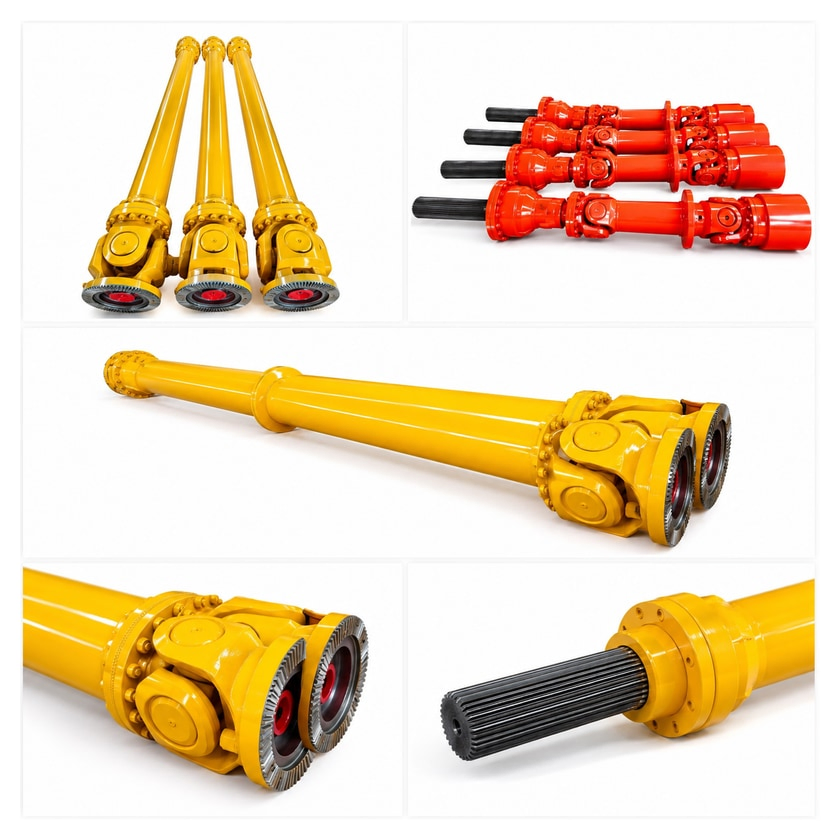

| RZSWC | Eje de transmisión principal para equipos de laminación pesados | Molinos de placas y laminadores de tiras laminadas en caliente |
| SWF | Eje cardán de servicio pesado de horquilla dividida | Accionamiento principal de la laminadora de par ultra alto |
| WFCK | Eje cardánico para aplicaciones de molinos de tubos | Molino perforador de tubos y laminador de tubos sin costuras |
| LWL | Eje cardánico de accionamiento principal para laminador en frío | Sistemas de accionamiento principal de la laminadora en frío |
Instrucciones de Selección: Para seleccionar el eje cardánico correcto, confirme el tipo de equipo, la potencia de conducción, la velocidad de trabajo, el par calculado, el ángulo de trabajo, longitud de instalación, tamaño de brida, disposición de orificios de pernos, distancia de compensación de estrías y entorno de funcionamiento.
Para ejes largos o aplicaciones de alta velocidad, la velocidad de funcionamiento debe comprobarse frente a requisitos de velocidad críticos. Para equipos con carga de inversión frecuente, carga de choque o servicio continuo, también se debe considerar el par de fatiga y la vida útil del cojinete durante la selección.
Para obtener un presupuesto más rápido, proporcione dibujos, fotos, dimensiones de eje antiguas, dibujos de brida, distancia de instalación, velocidad de rotación, potencia del motor, relación de reducción, ángulo de trabajo y cantidad.
Los ejes cardán personalizados pueden producirse de acuerdo con dibujos confirmados, muestras o condiciones de trabajo. El diseño puede ajustarse para la capacidad de torsión, el ángulo de trabajo, la longitud de instalación, la interfaz de brida, la carrera de la ranura, estructura de rodamientos, requisitos de sellado y comodidad de mantenimiento.
Por favor, envíe la siguiente información para una selección y presupuesto precisos:
